Cama del rodillo impulsor del motor Rotador de soldadura HGK móvil que se ajusta mediante tornillo guía

1.   La singularidad del rotador de soldadura ajustable con husillo móvil HGK:

1) El rodillo giratorio de soldadura ajustable con husillo que se analiza en esta sección de productos está fabricado sobre la base del producto anterior de tipo móvil;

2) En concreto, sobre la base del rotador de soldadura con capacidad de desplazamiento, este producto tiene su distancia central del rodillo giratorio de soldadura. ajustado con husillo motorizado. Es un rotador de soldadura fabricado especialmente.

2.  Cantidad de reductores de motor en lecho de rodillos de soldadura ajustable con husillo de avance:

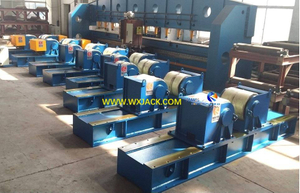

Primero, verifique las dos fotos siguientes: (Fig.1)

Sección de conducción Cama de rodillos de soldadura:  (Fig.2)

Sección guía Cama de rodillos de soldadura:

Consulte las 2 imágenes anteriores,

1) Hay 2 juegos de reductores de motor de engranaje helicoidal en las 2 piezas del rodillo giratorio de soldadura en la sección de conducción del lecho del rodillo de soldadura;

2) Hay 2 juegos de reductores de motor de engranaje helicoidal para accionar tornillos de avance, 1 juego cada uno para la sección de accionamiento y otra guía;

3) Hay 1 juego de motorreductor de engranaje helicoidal para poner en movimiento la sección guía;

4) Entonces, un conjunto de tales Modelos HGK de diseño especial Rotador de soldadura móvil tiene 5 juegos de reductores de tornillo sin fin en total;

5) Si equipa la sección de conducción del lecho de rodillos de soldadura con función móvil, se agregará otro reductor de motor de engranaje helicoidal.

3.  ¿Por qué adoptar un reductor de motor de engranaje helicoidal en este rodillo giratorio de soldadura ajustable con husillo móvil?

¿En lugar de motorreductor cicloidal?

1) El motorreductor de engranaje helicoidal tiene un rango más amplio de relación de reducción, en comparación con el motorreductor cicloidal;

2) Como se introdujo en la sección anterior de Rodillo giratorio de soldadura ajustable con husillo móvil serie HGK, El reductor de motor de engranaje helicoidal tiene una mejor capacidad de disipación de calor. Es muy importante para el lugar de trabajo de soldadura.

4.  Propósito del diseño y fabricación de un rotador de soldadura ajustable con husillo de fabricación especial:

1) La razón número uno es la forma rápida y que ahorra mano de obra de distancia entre centros para la operación. Por poner un ejemplo, es muy parecido al mando a distancia para ver la televisión en casa…

2) Además, mejora el nivel de automatización en las instalaciones del cliente.

5.  Opere el husillo de accionamiento del motor para ajustar la distancia entre centros en la cama del rodillo de soldadura ajustable del husillo:

1) No hagas confusión. Para este rotador de soldadura hecho a medida con función de desplazamiento y autoajuste del tornillo de avance, no es necesario tener control en fase del ajuste del tornillo de avance en la sección motriz y inactiva del lecho del rodillo de soldadura;

2) En otras palabras, los dos juegos de lecho de rodillos de soldadura se pueden ajustar con un tornillo de avance por separado. Esto es diferente del giro de la pieza de trabajo en el rotador de soldadura convencional, que debe estar sincronizado entre las secciones motriz y loca;

3) Hay botones en el panel de operación del rotador de soldadura, para encender y apagar los tornillos de avance de la sección motriz y guía del lecho del rodillo de soldadura, respectivamente;

4) Para lograr un control preciso del recorrido del husillo, hay reglas en los pedestales de este equipo giratorio de soldadura de fabricación especial.

6.  ¿Cómo juzgar si un rotador de soldadura tiene husillo de accionamiento del motor o no?

1) Simplemente revise el lado lateral del pedestal. (La imagen de arriba de 'Cama de rodillos de soldadura loco');

2) Para el tornillo de avance autoajustable de este rotador de soldadura de fabricación especial, un conjunto de motorreductor de engranaje helicoidal sustituye al volante en el Rotador de soldadura HGK de estructura estándary manillar en el Control de varilla de 6 bordes tipo de alta precisión:

 Volante que gira en el rodillo giratorio de soldadura ajustable con husillo de avance:    (Fig.3)

Cama de rodillos de soldadura ajustable con husillo de accionamiento del motor:  (Fig.4)

7. Rodillo giratorio de soldadura ajustable con husillo de avance:

1) Este es el movimiento principal en todos los tipos de Rotadores de Soldadura;

2) Es igual que el resto de productos de su familia de productos: RPM cambiables controladas con inversor de CA.

8.  Especificación del rotador de soldadura ajustable con husillo móvil de fabricación especial:

1) Considerando el confinamiento de carga de toda la gama de  Cama de rodillos de soldadura ajustable con husillo (capacidad estándar de hasta 60 toneladas) y teniendo en cuenta su diseño relativamente 'complicado', como Rotador de soldadura especial es más aplicable para modelos de servicio mediano;

2) Todos los demás parámetros técnicos son los mismos que los de los modelos estándar de la serie HGK:
