La frase 'vertical tira a través del soldador de haz h ' ofrece una descripción vívida sobre la forma de trabajo de la máquina de modelos PHJ y ZHJ:
1. Esta máquina multifuncional de funcionamiento automático entrega haz de T/ H de haz/ H con una pieza de trabajo una vez que pase a través de la longitud completa del equipo, desde materias primas de tableros de tiras largas en el lado de entrada, hasta piezas de trabajo de estructura de acero fabricada en el lado de la salida del mínimo de la salida del mínimo.;

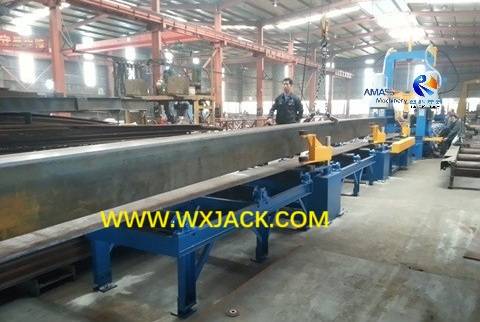

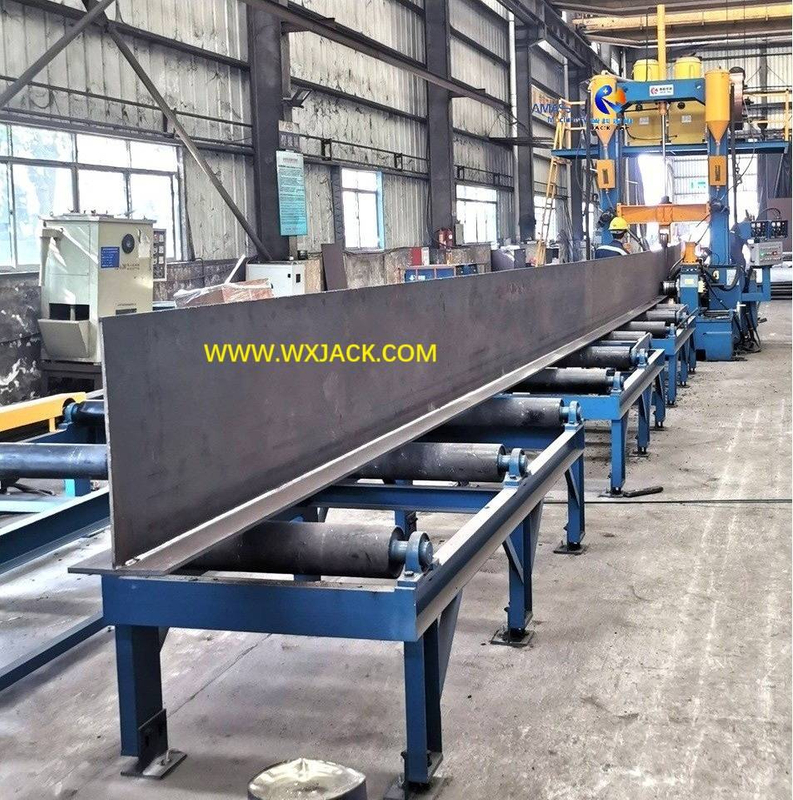

1) Transportador de entrada de Wuxi Jack Phj y ZHJ Función integral H Máquina de soldadura de haz : la carga de la 2ª pieza de brida en el haz T fabricado: ( Fig.1 )

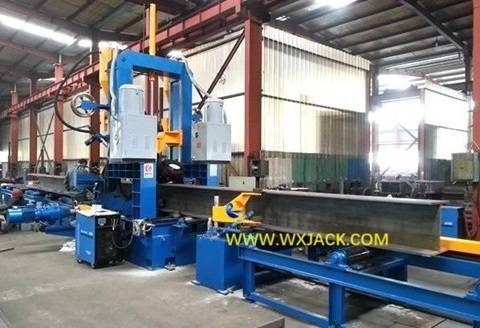

2) CONSEJO DE SALIDA DE WUXI JACK PHJ18 MODEL 3 en 1 H Máquina de fabricación de haz: el haz H soldado completado en orientación vertical: ( Fig.2 )
2. Las 2 fotos de arriba explican por qué llamamos a la máquina de la serie Phj y Zhj como '3 en 1 tirón vertical a través de la máquina soldadora de haz h': Puede obtener una idea de cómo funciona en qué posición de las piezas de trabajo.
1) La línea de producción de haz H produce haz H soldado y haz T de forma de flujo aerodinámico altamente automático, que presenta un gran volumen de miembros de la estructura de acero terminada de manera controlable y esperada. Esta es la razón por la cual este grupo automático de máquinas obtiene una aplicación tan extendida durante más de dos décadas;
a) Asamblea más 2 soldadura de CO blindada por gas --- H Máquina de ensamblaje de haz H;
b) soldadura por arco sumergido --- SAW H HEAM SELDING MÁQUINA;
c) Enderezado de brida --- H Máquina de alisado del haz H;
d) así como transferir las piezas de trabajo WIP (trabajo en proceso) entre las 3 estaciones anteriores en la línea, el equipo de volteo de la estructura de acero;
3) El tiempo de rendimiento total de la producción de haz de H desde la carga en la línea a la descarga de línea fuera es bastante largo;
4) Además, la instalación de la línea automática de producción de haz H requiere un área bastante grande de piso de taller , que es de al menos 2,400 m 2 (amplio el tramo de longitud de 100 m) hasta el nivel ideal de 4,800 m 2 (200 m de longitud en el tramo de 24 m), esto disuade en gran medida a muchos clientes de la industria de estructuras de acero que planean tener inversión en la línea de producción de haz H;
5) Wuxi Jack exportado a Rusia Línea de producción automática de haz de H de Hesh Servy: ( Fig.3 )
6) El análisis anterior da razón al impulso de impulso Wuxi Jack desarrollando un nuevo producto de la serie PhJ & ZHJ Serie 3 en 1 h de fabricación de haz para los clientes;
1) La pregunta es , para hacer una viga H soldada, ¿es posible integrar los 3 pasos originales (ensamblaje y soldadura por tachuela/ soldadura/ alisión de arco sumergido) en 1 operación de tiempo y, por lo tanto, eliminar la transferencia de material interno?
2) La respuesta es sí . Y esta es la idea central detrás del desarrollo de la serie PHJ y ZHJ Series 3 en 1 h de ensamblaje del haz enderezado la máquina integral, que indican claramente su teoría operativa:

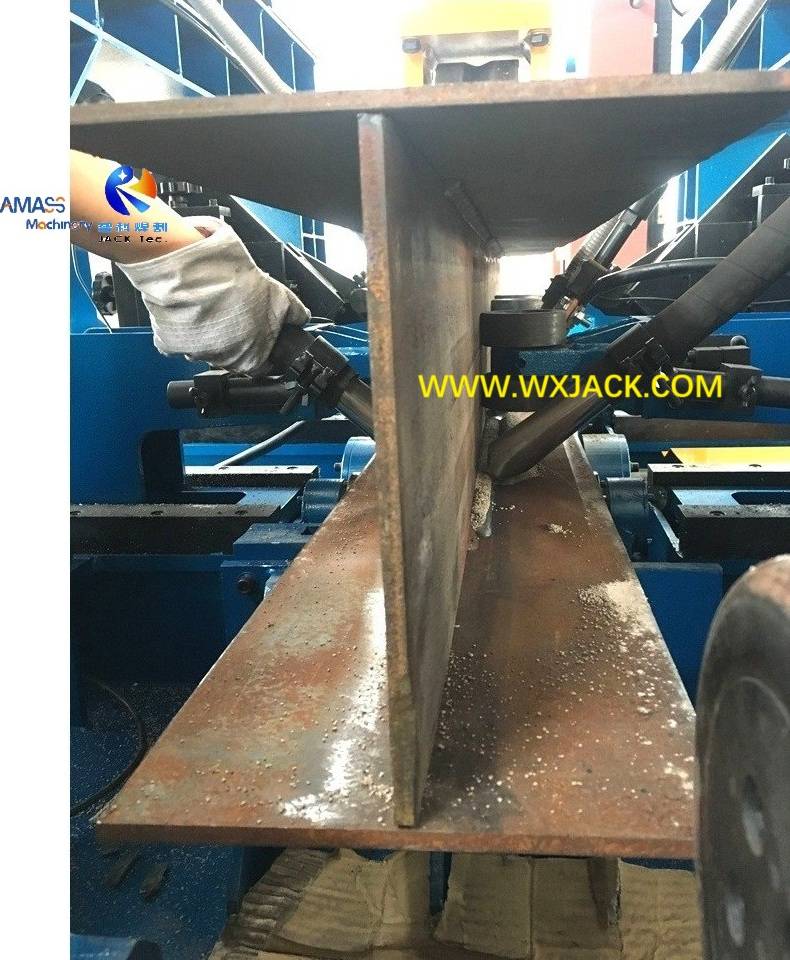

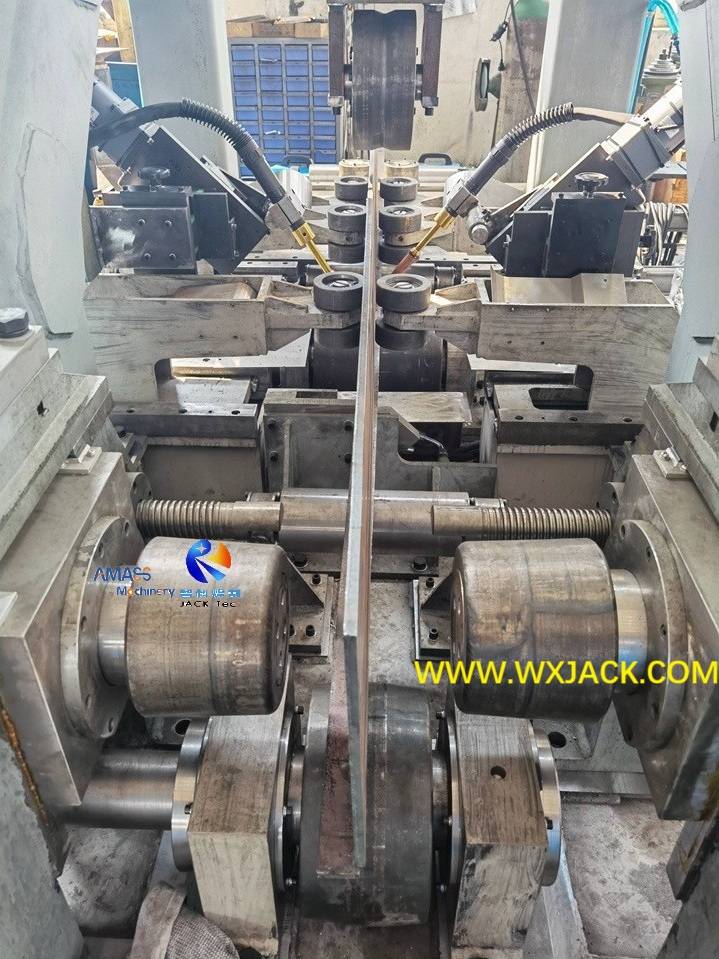

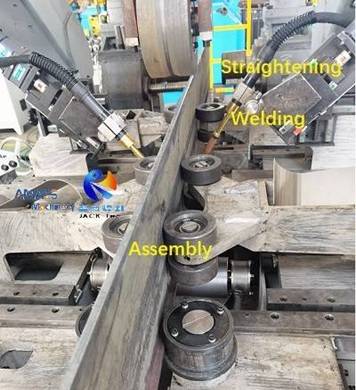

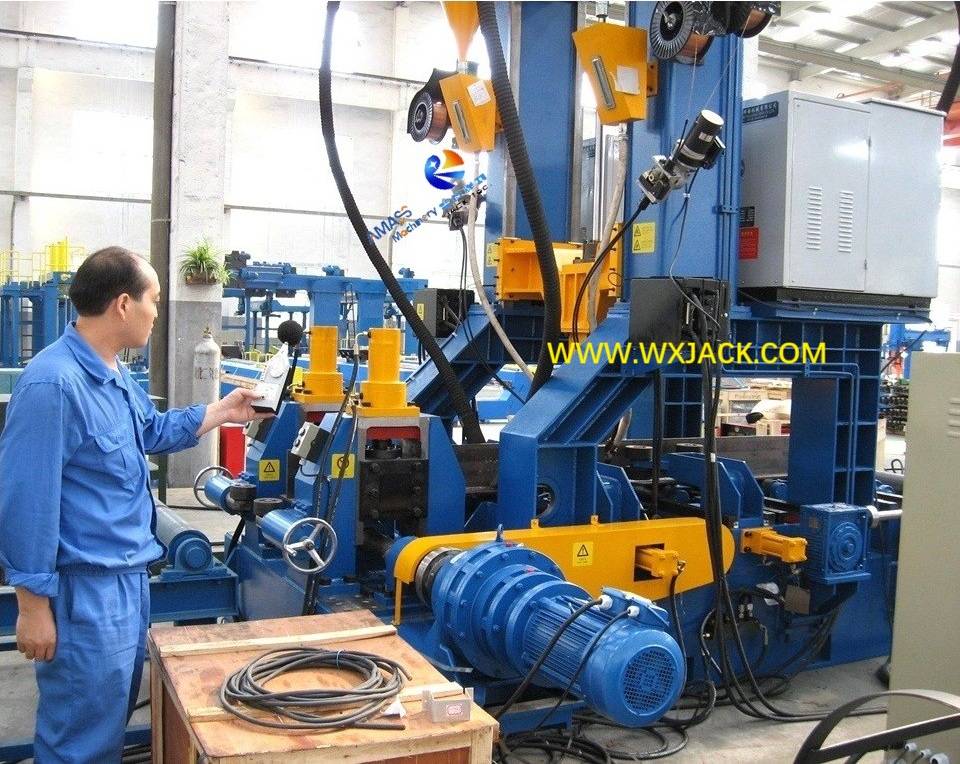

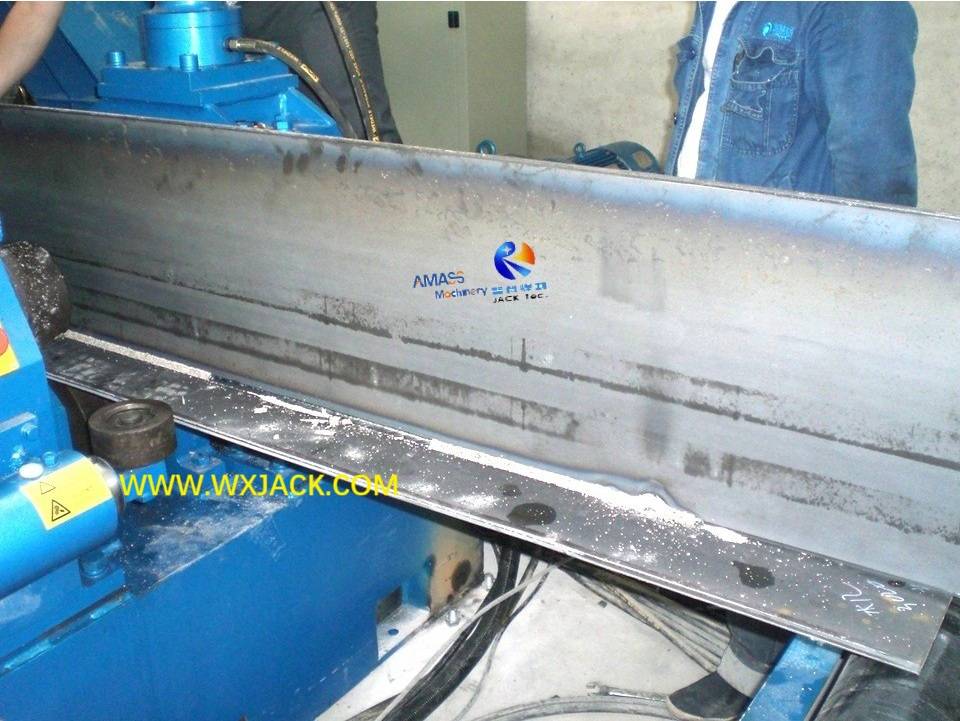

3) Área de trabajo central de Wuxi Jack Phj y ZHJ Integrated Running H Saw H Beam Solding Machine, de abajo hacia arriba en la foto: ensamblaje, soldadura, enderezado: ( Fig.4 )
4) Entonces, podemos imaginar que, en vista gráfica, el uso de la máquina PHJ y ZHJ Series 3 en 1 es igual a comprimir una línea (línea de producción de haz H) en un punto separado (volumen vertical a través del soldador de haz H);
5) En consecuencia, el área de tierra necesaria en la instalación para instalar la máquina de modelos PHJ y ZHJ es de solo 100 ~ 104 m 2 (24 m de longitud por 4 m de ancho), disminuyendo desde el menor nivel de 2.400 m 2 para la línea de producción de haz H que mencionamos antes, lo que reduce la carga económica de los clientes de la estructura de acero de la manera más amplia.

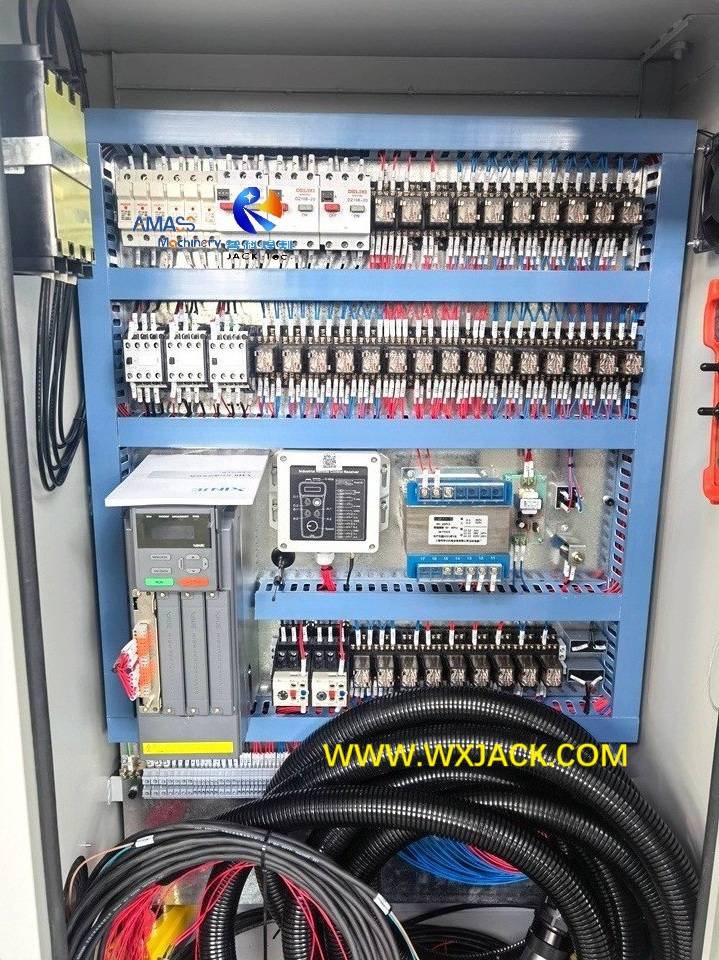

A continuación se presentan las especificaciones técnicas de la máquina integral de enderezado de soldadura de ensamblaje de haz de alta eficiencia PHJ y ZHJ:
Parámetro técnico | Phj15 | Phj18 | Phj20 | ZHJ8015 | ZHJ8018 | ZHJ8020 |
Función integral H Máquina de soldadura de haz H | ||||||
Altura web adecuada | 200∼ 1500 mm | 200∼ 1800 mm | 200∼ 2000 mm | 200∼ 1500 mm | 200∼ 1800 mm | 200∼2000 mm |
Espesor web adecuado | 5∼30 mm | 6∼32 mm | ||||
Ancho de brida adecuado | 200∼800 mm | 150∼750 mm | ||||
Característica de la sección transversal | Asimétrico y simétrico | Solo simétrico | ||||
Camino de conducción de la asamblea | Mitad automática: un cilindro de aceite lateral, Tornillo de plomo de un lado | Automático: ambos lados cilindros de aceite | ||||
Espesor de brida adecuado | 6 ∼ 40 mm | |||||
Longitud adecuada de la pieza de trabajo | 3000 ∼ 15000 mm | |||||
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm | |||||
Velocidad de trabajo uniforme (Asamblea, soldadura en línea en fase) | 200∼ 1200 mm/min. (VFD) | |||||
Tamaño de la máquina (L × W × H) | 28m × 4m × 4.6m | 28m × 4m × 4.9m | 28m × 4m × 5.1m | 28m × 4m × 4.2m | 28m × 4m × 4.5m | 28m × 4m × 4.8m |
