Fresadora de bordes multifuncional con ranurado hacia arriba y hacia abajo SXBJ-3

A. Características técnicas y función de la fresadora automática de bordes de extremos de placas de chapa metálica SXBJ-3:

1. Características técnicas de la máquina biseladora automática de bordes finales de placas de chapa metálica SXBJ-3:

1) SXBJ-3 es el modelo más pequeño de Fresadora de borde de extremo de placa de doble cabezal serie SXBJ, en términos de carrera de fresado de cantos: longitud efectiva máxima de 3000 mm;

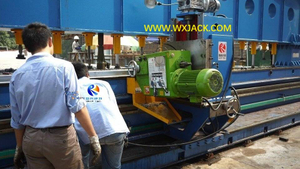

2) Las fotografías adjuntas primera, segunda y siguientes muestran el cuerpo principal mecánico de la máquina biseladora automática de bordes de extremos de placas de chapa metálica Wuxi JACK SXBJ-3: (Figura 1)

3) Comparativamente, el modelo más grande de este grupo de productos es Equipo de fresado automático de bordes finales de chapa de chapa SXBJ-18;

2. Función de la máquina biseladora automática de bordes de extremos de placas de chapa SXBJ-3:

1) SXBJ-3 es un tipo de fresadora de borde de extremo de placa de tamaño compacto pero con capacidad multifuncional:

2) Equipado con 2 juegos de cabezales de fresado con diferentes orientaciones de ensamblaje, en este equipo de fresado de bordes de extremo de placa se pueden realizar tanto bordes superiores como rectos, así como biseles de borde inferior.Se muestra en la foto de abajo:

3) Los 2 juegos de carros del cabezal de fresado ensamblados en diferentes posiciones, en la fresadora de borde de extremo de placa Wuxi JACK SXBJ-3: (Figura 2)

3. Aplicación del equipo de fresado automático de bordes de extremos de placas de chapa metálica SXBJ-3:

1) Con máx.carrera de biselado de borde de placa válida de 3000 mm, esta fresadora de borde de extremo de placa de doble cabezal SXBJ-3 se utiliza básicamente para hacer ranuras de soldadura en biseles de bordes superior e inferior simultáneamente, implementada en placas de acero de piezas de trabajo de tamaño pequeño y mediano con alta eficiencia, lo cual es un producto de nicho, la máquina biseladora de bordes finales para satisfacer demandas específicas de piezas de trabajo específicas;

2) La máquina biseladora automática de bordes de extremos de placas de chapa de chapa Wuxi JACK SXBJ-3 realiza chaflanes inferiores en una pieza de placa de acero de pieza de trabajo pequeña: (Fig. 3)

3) Ventaja: La fresadora de bordes de placas SXBJ-3 es muy práctica y conveniente para su operación: con un conjunto de colgante de operación colgado en el tablero de control y movido junto con el carro de fresado durante el trabajo de la máquina biseladora de bordes, la configuración de parámetros antes de la operación , junto con el monitor en el proceso de biselado del borde de la placa, están todos al alcance de la mano del operador de la fresadora de bordes finales;

4) Funcionamiento de la fresadora de bordes de extremo de tamaño compacto Wuxi JACK SXBJ-3: (Fig.4)

4. Puesta en uso de la máquina biseladora automática de bordes de extremos de placas de chapa metálica SXBJ-3:

1) Igual que el resto de modelos de Fresadora automática de bordes de extremos de placas de chapa de chapa de las series XBJ y SXBJ, esta máquina biseladora de bordes finales SXBJ-3 se puede utilizar para soldar ranuras en chaflanes de bordes superiores e inferiores, completados en un solo movimiento del movimiento del carro del cabezal de fresado, que se logra mediante la coordinación de las dos piezas de los cabezales de fresado de bordes:

2) Los 6 tipos clásicos de ranurado X/Y/K/V disponibles para realizar con los modelos SXBJ Fresadora de borde de extremo de placa de doble cabezal: (Fig.5)

B. Puntos clave y análisis de productividad sobre el funcionamiento de la fresadora de bordes finales:

1. Clasificación de ranuras biseladas producidas a partir de una máquina biseladora de bordes finales:

Para los productos terminados de la máquina biseladora automática de bordes de placas de chapa metálica, todos los chaflanes y biseles se pueden agrupar en tres grandes categorías de:

1) Chaflanes y biseles de bordes superiores o superiores, que se pueden producir a partir de una máquina biseladora de bordes de extremos de placas de chapa metálica: (Fig.6)

2) Chaflanes y biselados de bordes inferiores o inferiores, que se pueden producir a partir de una fresadora de bordes de extremo de placa de chapa de doble cabezal;(Fig.7)

3) Biselado y ranuras de bordes rectos o inclinados, que se pueden producir con una máquina biseladora de bordes de extremos de placas de chapa metálica;(Fig.8)

2. Instalación de cabezales de fresado en fresadora de borde de extremo de placa de doble cabezal:

1) La orientación del ensamblaje de los cabezales de fresado en la máquina biseladora de bordes de placas determina que solo se puede seleccionar un tipo de categorías.:

a) Ya sea para realizar chaflanes y chaflanes de borde superior, así como bordes rectos e inclinados;

b) O para realizar chaflanes y biseles en los bordes inferiores;

2) Con un solo trazo de biselado del borde de la placa en la máquina fresadora de bordes finales de placas, el tipo anterior de cabezal de fresado solo puede cumplir con un tipo de chaflán: chaflán del borde superior o ranura de borde recto en la máquina biseladora de bordes finales;

3) Supongamos que ambos tipos de ranurado son necesarios, el cabezal de fresado debe tener espalda y

adelante dos veces corriendo a lo largo de la mesa de trabajo de la máquina biseladora de bordes de extremos de placas;

3. En este sentido, para completar la pieza complicada con ranuras en los bordes superior, inferior y recto, son necesarios en sus bordes en la fresadora de bordes de placa:

1) En la fresadora de borde de extremo de placa de chapa de metal de doble cabezal serie SXBJ, los pasos principales cubren una vez la carga y descarga de la placa de acero de la pieza de trabajo y dos veces el funcionamiento de los dos juegos de carro del cabezal de fresado;

2) Como en el caso del equipo de fresado de bordes de extremos de placa de un solo cabezal, el paso principal abarca dos tiempos de carga y descarga, voltear la pieza de trabajo 180° y tres veces el funcionamiento de la unidad de fresado en la fresadora de bordes de extremos;

3) Esto muestra la diferencia de productividad entre Fresadora de borde de extremo de placa de chapa de metal, modelos SXBJ de doble cabezal y modelos XBJ de cabezal simple.

C. Parámetros técnicos de la fresadora automática de bordes de extremos de placas de chapa metálica SXBJ-3:

A continuación se detallan los parámetros técnicos de esta máquina biseladora automática de bordes de extremos de placas de chapa metálica de doble cabezal SXBJ-3:
