1. Antecedentes de la aplicación del rotador de soldadura de fabricación especial con función de inclinación integral:
1) Uso de esta plataforma rodante para soldadura de fabricación especial:
La fabricación a medida presentada en esta sección de productos es solo un ejemplo de varios tipos de lechos de rodillos de soldadura de fabricación especial, para demostrar la amplia aplicación de los rodillos de giro de soldadura estándar y especiales en la industria;
2) Piezas de trabajo aplicables para esta plataforma rodante de soldadura basculante:
a) En la industria de producción, es necesario soldar algunas piezas de trabajo especiales, por ejemplo: Brida de tubería de forma irregular y de peso liviano, como se muestra en el siguiente esquema:
Tipos típicos de piezas de trabajo adecuadas: (Fig.1)
b) Para lograr una posición de soldadura ideal de filete de 45° para este tipo de piezas de trabajo, es necesario desarrollar accesorios hechos a medida, incluido un rotador de soldadura especial hecho a medida y otros mecanismos de soporte.
2. Estructura y características de la plataforma de rodillos de soldadura de fabricación especial con función de inclinación integral:
1) Característica exterior del rotador de soldadura fabricado especialmente:
A juzgar por su apariencia, este ejemplar de rodillo giratorio de soldadura fabricado especialmente en la primera imagen adjunta parece una combinación de Posicionador de soldadura y trabajo ligero Rotador de soldadura;
2) Estructura del lecho de rodillos de soldadura de fabricación especial:
De hecho, esto Rollo de torneado de soldadura hecho especial Utiliza la función de inclinación del e.plato giratorio de soldadura con accionamiento eléctrico en la sección inferior de la función integrada del Rotador de soldadura y la función giratoria del Rodillo giratorio de soldadura en la sección superior del equipo, para convertirlo en un Rotador de soldadura dedicado que apunta a la soldadura de filete de 45° implementada en las bridas de las tuberías;
3) Capacidad de carga del rodillo giratorio para soldadura de fabricación especial:
Este tipo de rotador de soldadura de fabricación especial se limita a un peso ligero. La plataforma rodante para soldadura que se muestra en la imagen adjunta tiene un tonelaje de carga de 10 toneladas.
3. Dos movimientos críticos en un rodillo giratorio para soldadura fabricado especialmente:
1) Inclinación de la cama de rodillos de soldadura de servicio liviano:
a) El rango de inclinación integral del equipo de soldadura liviano está dentro del rango de 0°~45°;
b) Esta inclinación integral es accionada por motorreductor instalado en la base de la Cama de Rodillos de Soldadura de Fabricación Especial, y transmitida con el engranaje sectorial de color rojo de la Plataforma Giratoria de accionamiento eléctrico;
2) Rotación del rodillo giratorio de soldadura de servicio liviano:
a) El rango de rotación de la pieza de trabajo es infinitamente 0°~360°, igual que los modelos estándar de rotador de soldadura;
b) Se realiza con 1 juego de rotador de soldadura personalizado instalado en la superficie superior del plato giratorio eléctrico automático.
4. Ajuste en dos tamaños de núcleo en un rotador de soldadura de fabricación especial:
Para adaptarse a los cambios de tamaño de las piezas de trabajo:
1) Cambio de la distancia central del rodillo giratorio de soldadura:

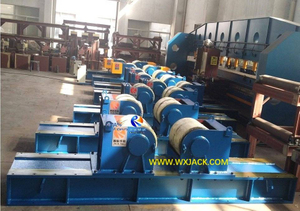

La cama rodante de soldadura de servicio liviano aquí es del tipo de ajuste de perno. Entonces es lo mismo que 'Rotador de soldadura ajustable estacionario con cama de rodillos estándar de la serie HLK mediante perno';
2) Cambio de distancia entre las secciones motriz y guía de la plataforma rodante de soldadura:
Para longitudes variadas de pieza de trabajo:
Esto se hace girando el volante en el tamaño lateral de la plataforma giratoria eléctrica, de modo que la distancia entre los segmentos motriz y loco de la plataforma del rodillo de soldadura. En este Rotador de Soldadura hecho a medida, se puede cambiar manualmente, adaptándose a diferentes longitudes de la pieza de trabajo:
Vista cercana de una estructura integral hecha especialmente: (Fig.2)
5. Resumen sobre la cama de rodillos de soldadura inclinable hecha especialmente:
1) El ingenio de este rotador de soldadura de fabricación especial es que integra dos equipos individuales originales de rodillo giratorio de soldadura y plataforma giratoria eléctrica en un equipo integral, lo que hace que esta máquina herramienta rotativa de soldadura obtenga un grado adicional de libertad;
2) Dependiendo de la demanda específica del cliente, podemos diseñar y producir rotadores de soldadura especiales apropiados y de variación diversificada.
