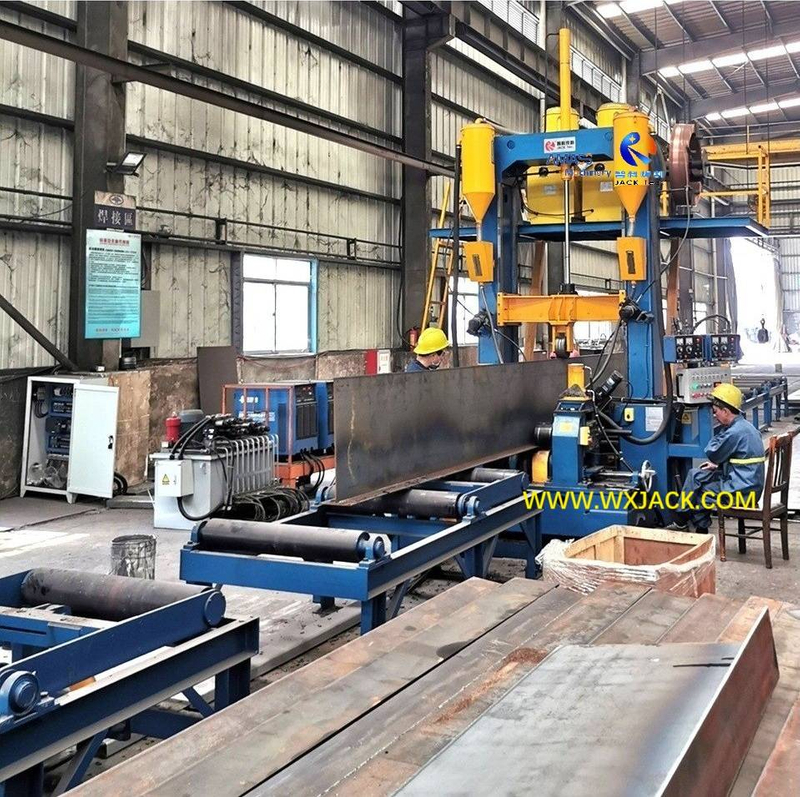

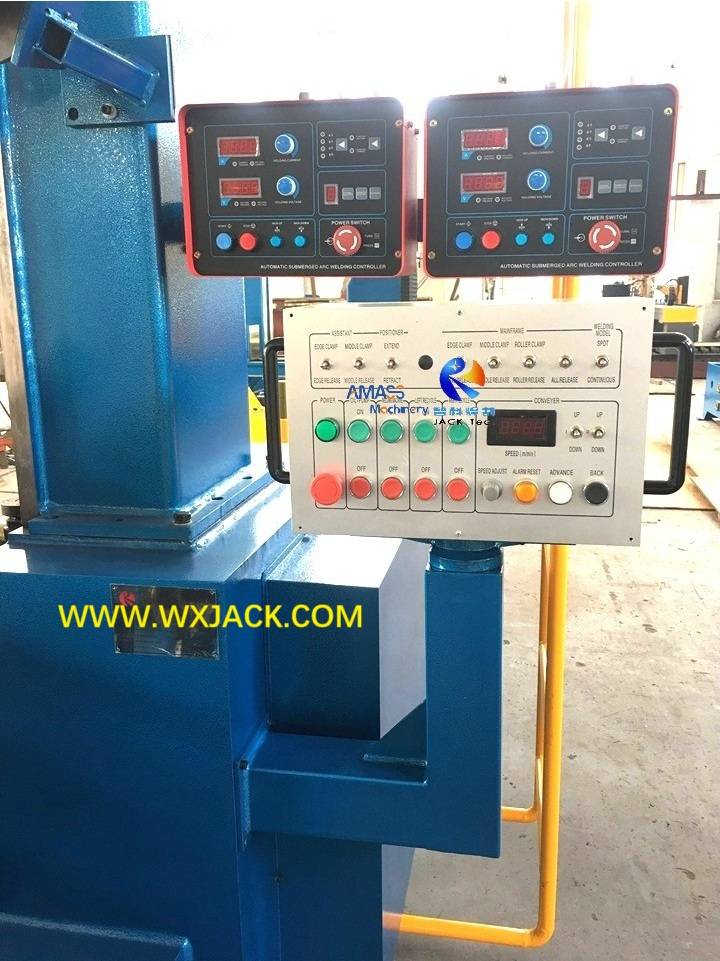

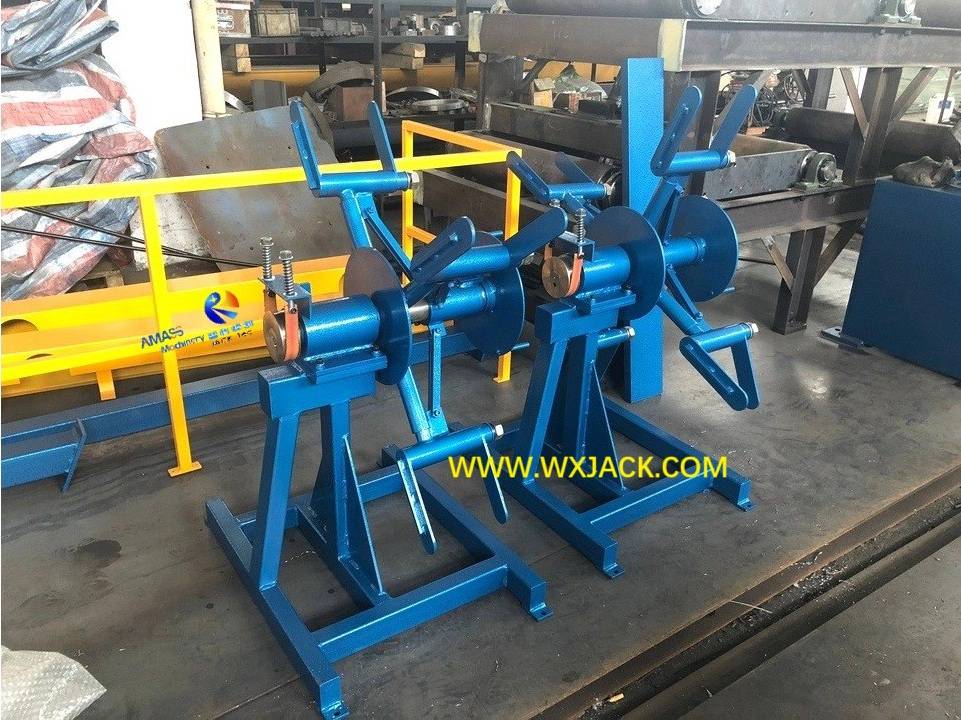

Medio ZHJ8018 Modelo 3 en 1 h El ensamblaje del haz endereza la máquina integral

A.  Esquema en ZHJ18 Modelo 3 en 1 h Máquina de soldadura de haz:

ZHJ8018 es el medio de los modelos estándar ZHJ Serie 3 en 1 h de ensamblaje del haz endereza la máquina integral , para fabricar en la viga t soldadura h de la altura de la red (pared) 200 ~ 1800 mm; Otras especificaciones del haz de H entregado son las mismas que las de la máquina modelo ZHJ15.

B. Comparación entre la serie de fabricación de haz PHJ y ZHJ 3 en 1 h:

1.  PIEZAS DE TRABAJO TERMINADAS DE LA FUNCIÓN INTEGRAL DE PHJ Y ZHJ H MÁQUINA DE SOLDADA DE VIDA:

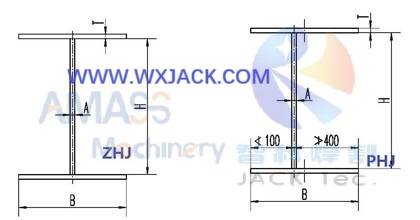

Como se introdujo en la página del producto de la función de soldadura de haz H de la función H , la serie ZHJ Serie VERTICAL HEAM HEAM SILDER es para producir una viga de haz H soldada de sección transversal simétrica, mientras que la serie PHJ puede fabricar en vigas de sección transversal simétricas y asimétricas. Vea como es el boceto a continuación en 2 tipos principales de haz de H soldado:  ( Fig.1 )

2.  Diferente estilo de ensamblaje de haz H en los modelos PHJ y ZHJ Saw H Máquina de fabricación de haz H:

La diferencia ocurre principalmente en el paso de ensamblaje:

1) En la serie PHJ Series Automatic 3 en 1 h del haz de soldadura de haz , es semiautomático: un lado del haz H es con sujeción de accionamiento hidráulico, mientras que el otro lado del haz H está con rueda a mano de ajuste manual;

2) En la máquina de la serie ZHJ, el conjunto del haz H es completamente automático, impulsado con cilindro de aceite hidráulico, a ambos lados de su web en fase;

3.  Estructura y principio de funcionamiento de la serie PHJ y ZHJ 3 en 1 h de soldadura de haz:

La diferencia también radica en la unidad de ensamblaje de las dos series de máquinas. La unidad de soldadura y la unidad de alisado son las mismas. Para ser específico, el posicionamiento de la brida y la web en ambos lados de la máquina:

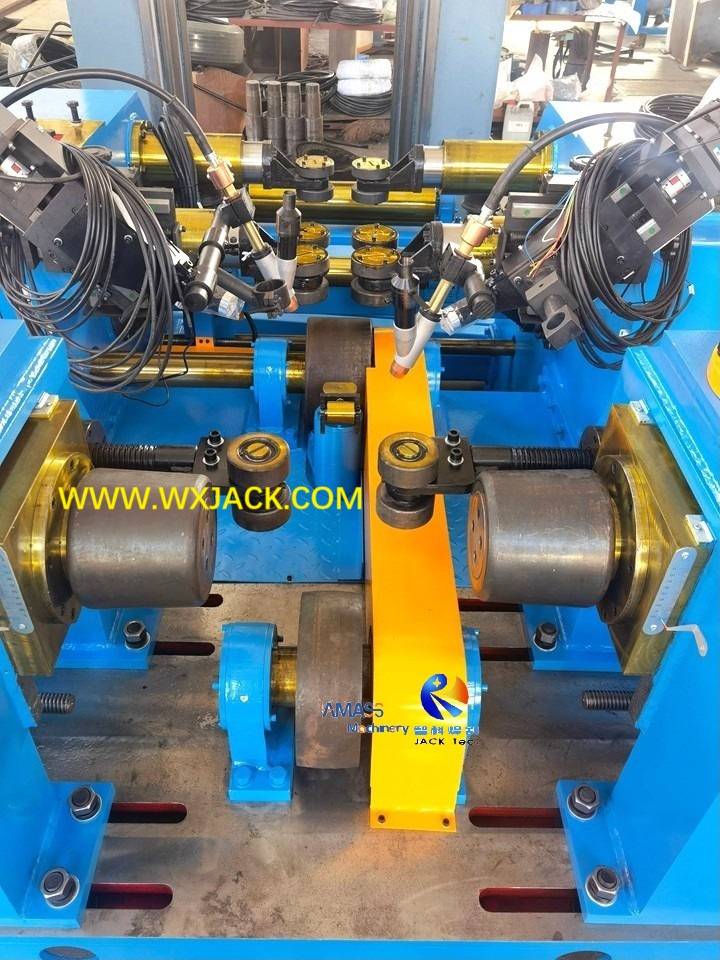

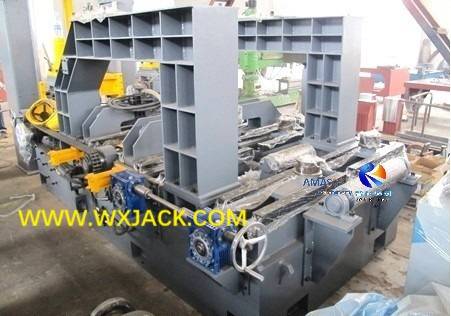

Sección inferior (Unidad de función central) de Wuxi Jack Phj Series Función integral H Máquina de soldadura de haz: ( Fig.2 )

1) unidad: un lado de los rodillos de alineación web se conduce con cilindros hidráulicos, mientras que el otro lado se ajusta manualmente mediante volante y tornillo de plomo;

2) transmisión de rodillos de alineación: cilindro hidráulico directamente;

3) Guía de rodillos de alineación: con riel rectangular;

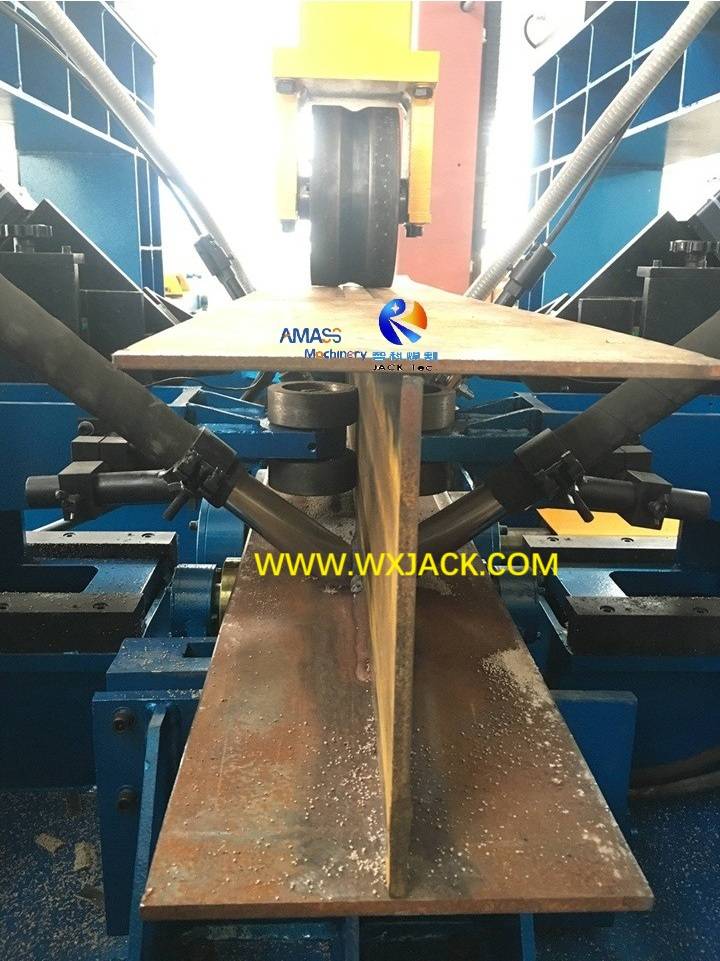

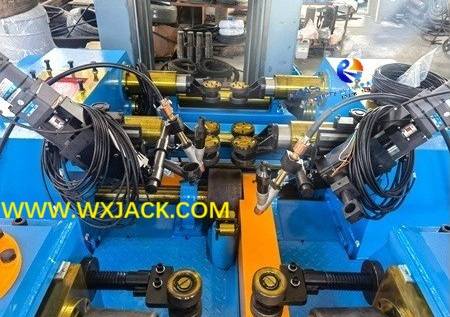

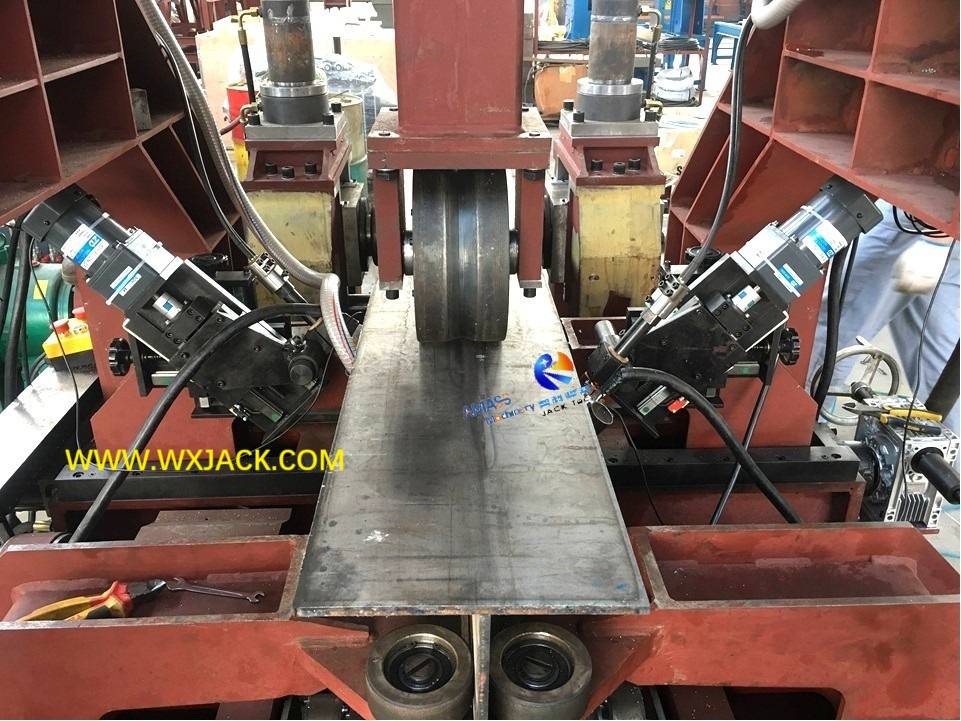

Vista vertical sobre el ensamblaje y la unidad de soldadura de Wuxi Jack ZHJ Serie 3 en 1 h Máquina de fabricación del haz: ( Fig.3 )

1) Drive: ambos lados de los rodillos de alineación de la red de haz H se accionan con cilindro hidráulico en fase, conectados juntos por un eje mecánico que se instala en la parte inferior del cuerpo principal mecánico de la máquina;

2) Transmisión de rodillos de alineación: por medio de cadena y rueda dentada;

3) Guía de rodillos de alineación: el arbusto de guía, el interior es tuerca y tornillo;

4. Costo de fabricación y cotización de la serie PHJ y ZHJ 3 en 1 h de soldadura de haz:

En general, el precio de la serie de soldador de haz H de ZHJ 3 en 1 es aproximadamente 5 ~ 6% más bajo que el de la serie PHJ;

5. Costo de ejecución y mantenimiento en la función integral de la función integral de PHJ y ZHJ:

En general, las máquinas de la serie PHJ y ZHJ están en el mismo nivel, que cubre los consumibles electricidad y soldadura;

6. Perspectiva del mercado en PhJ y ZHJ Función integral H Máquina de soldadura de haz:

En términos generales, en China, más clientes prefieren la máquina de la serie ZHJ; Mientras que en la serie Phj de mercado en el extranjero la máquina requiere participación mayoritaria.

C. Parámetros técnicos de ZHJ18 Modelo 3 en 1 h El conjunto de haz de soldadura endereza la máquina integral:
