Tamaño mediano ZHJ18 Modelo 3 en 1 Máquina soldadora de haz de TI

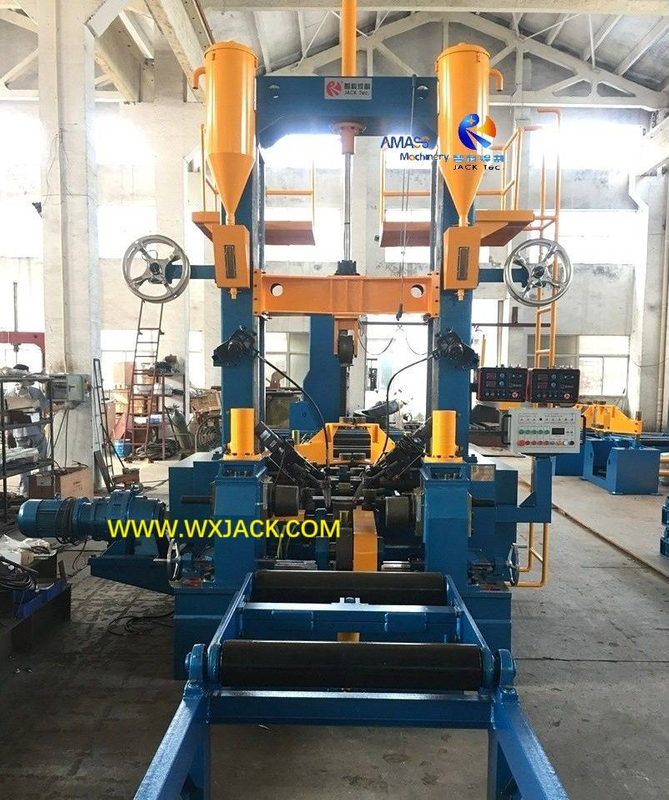

La imagen maestra adjunta (la primera foto) es un conjunto de wuxi gato diseñado y producido el modo de soldadura de sierra del modelo ZHJ18 de modelo ZHJ18, 3 en 1 I Máquina de fabricación de haz . La foto fue tomada en la parte delantera, que está terminada T Beam/ I Beam que viene de la máquina.

A.    Aplicación y características técnicas principales de la máquina de soldadura de haz ZHJ18 Modelo 3 en 1 I:

1.      Salida:

1)       ZHJ18 es el modelo de tamaño mediano en la serie ZHJ Serie 3 en 1 T de la máquina de soldado de 1 T también para producir haz de I soldado, para producir haz t soldadura de haz/ i haz de máx. Altura web de 1,800 mm de altura:

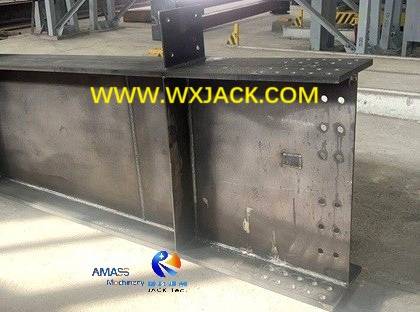

2)       El haz soldado I erigido fabricado a partir de la máquina Wuxi Jack ZHJ18, en la instalación de clientes rusos:  ( Fig.1 )

2.      Cuota de mercado:

El modelo ZHJ18 no toma la mayor parte de la aplicación. El modelo seleccionado más extenso es el modelo ZHJ15, porque el haz de haz i soldado/ t con altura web de hasta 1,500 mm es el tamaño utilizado más popular de materia prima en la construcción de la estructura de acero, mientras que el haz y la viga T con altura de la web de 1,800 mm ( Correspondiente al modelo ZHJ18) y 2,000 mm (correspondiente al modelo ZHJ20) son solo para la minoría de trabajos de gran tamaño;

3.       Principio de ensamblaje de haz en 3 en 1 T Máquina de soldadura de haz:

En la sección del producto de 'PhJ20 simétrico y asimétrico ', discutimos sobre la mayor disparidad entre la serie PHJ y ZHJ Series 3 en 1  T de la máquina soldadora de haz, en términos de pieza de trabajo/ operación (alineación de brida y web), así como estructura de la máquina . Tengamos una breve revisión de que:

1)       En la máquina integral de la serie PHJ 3 en 1 I Machina de recta de soldadura del ensamblaje del haz , la alineación en la brida con la web se implementa con el modo de trabajo de unidades hidráulicas de un lado y el lado opuesto con volante manual: volante:

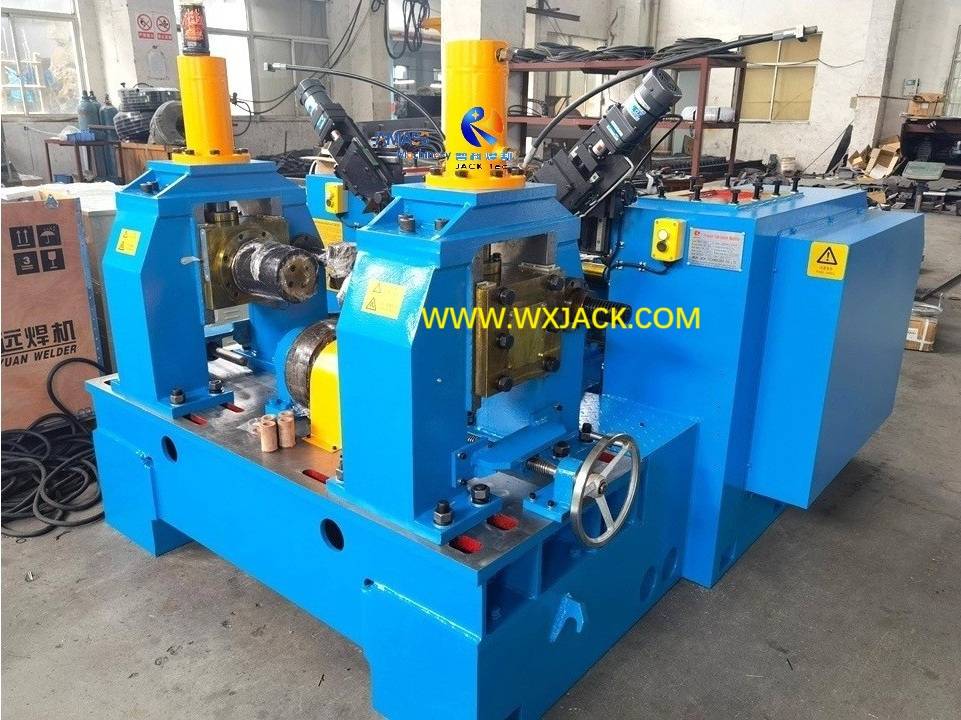

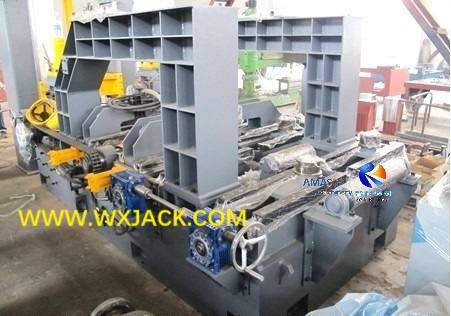

Vista lateral sobre la sección de ensamblaje de Wuxi Jack Phj Models 3 en 1 I Máquina de fabricación del haz: ( Fig.2 )

2)       Comparativamente, en el equipo de la serie ZHJ , el haz T e alineación de la brida y la web del haz y el haz se llevan a cabo a la manera de ambos lados en posicionamiento de fase y sujeción , impulsados ​​con cilindros hidráulicos, y se guían con ejes de guía horizontales en movimiento:

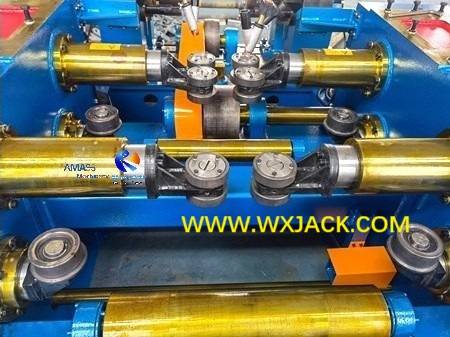

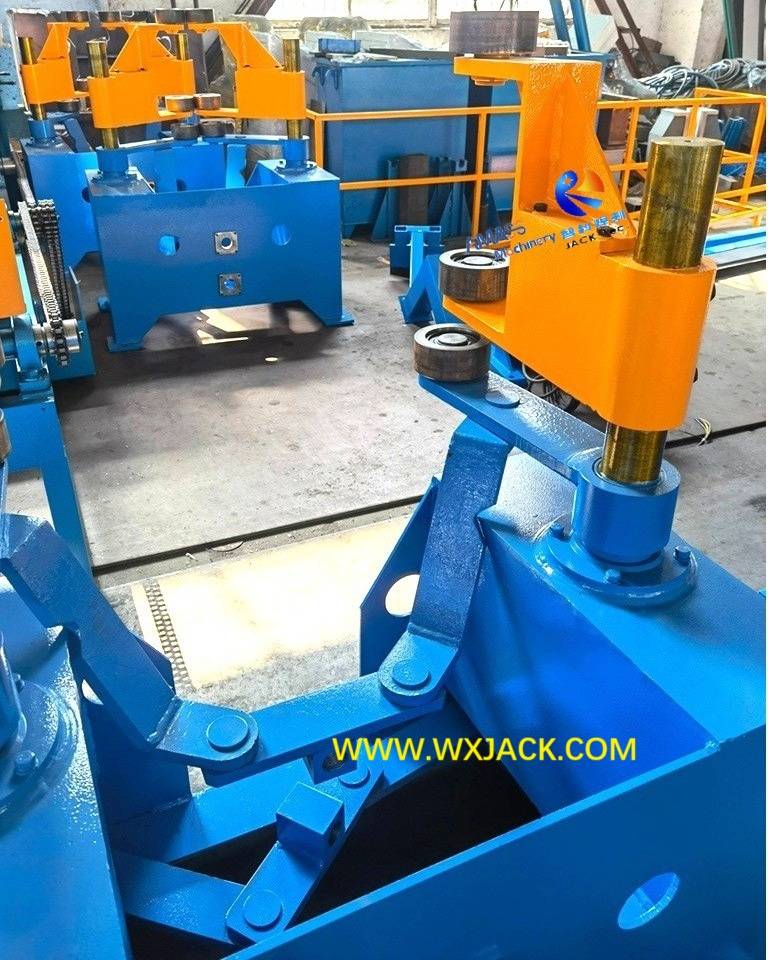

Vista vertical de distancia a corta distancia sobre el ensamblaje simétrico automático de los modelos ZHJ:  ( Fig.3 )

4.       Running Video:

1)       Verifique el video adjunto de una máquina Wuxi Jack ZHJ18 Modelo 3 en 1 T de la máquina de soldadura de haz: En el video, los rodillos de alineación excéntricos aún no están instalados, solo sus ejes guía. Podemos ver que hay 2 pares de ejes de guía (en la ubicación superior) para guiar los rodillos de alineación web y 2 pares de ejes guía (en la ubicación inferior) para los rodillos de alineación de brida guía;

2)       Conducido con cilindros de aceite, estos ejes de guía se mueven sincrónicamente entre sí en cada par. Y se puede imaginar, con rodillos de alineación instalados en el terminal de estos ejes guía, estos rodillos de alineación se colocarán y ensamblarán la brida y la web en fase automáticamente. Esto explica una diferencia importante en el ensamblaje preciso implementado entre la serie Wuxi Jack ZHJ y la serie PHJ 3 en 1 I Máquina de soldadura de haz.

B.     Operación de soldadura de ZHJ18 Modelo 3 en 1 T Máquina de soldadura de haz:

1.       Ejecución integrada: la 2a imagen ^adjunta muestra un instante de ensamblaje de haz T/ soldadura/ enderezado realizado simultáneamente en un conjunto de Wuxi Jack ZHJ18 Modelo 3 en 1 T -Machadora de soldador de haz de 1 T. Los tres pasos se implementan simultáneamente en el trabajo diario práctico, que solo podemos dividir los tres pasos y hacer un análisis durante el proceso de instalación y validación, como el caso con el video adjunto:

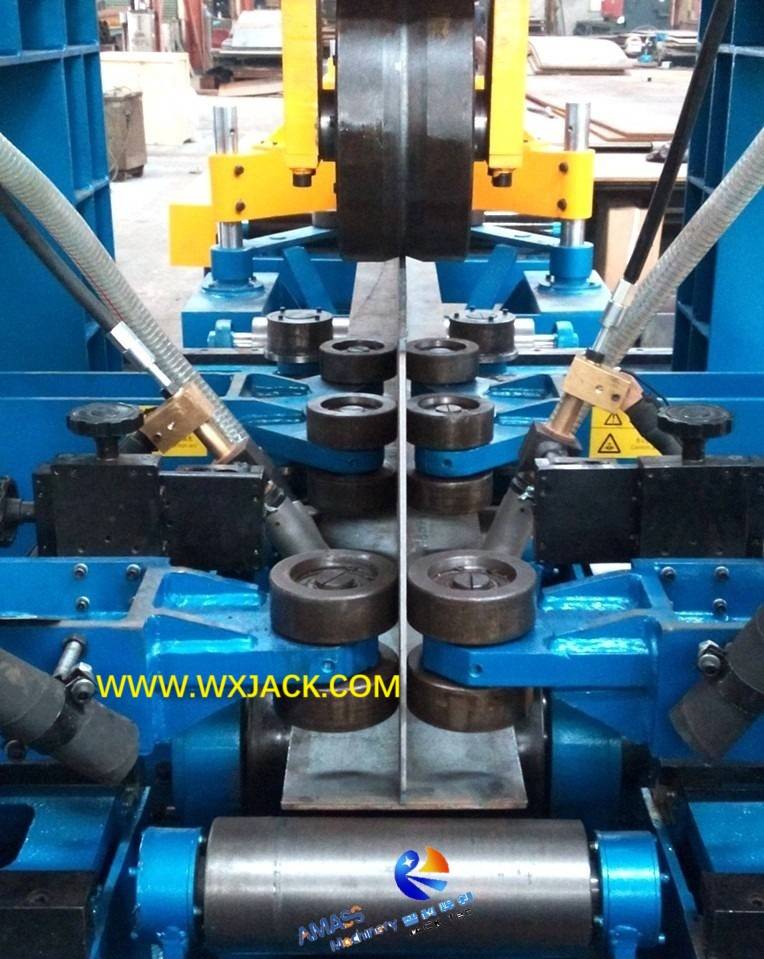

Vista vertical sobre el momento de la puesta en marcha del modelo Wuxi Jack ZHJ18:  ( Fig.4 )

2.       Modos de soldadura en la máquina de soldador ZHJ 3 en 1 T:

Dependiendo del rango de espesor de brida y web, hay 2 tipos principales de modo de soldadura:

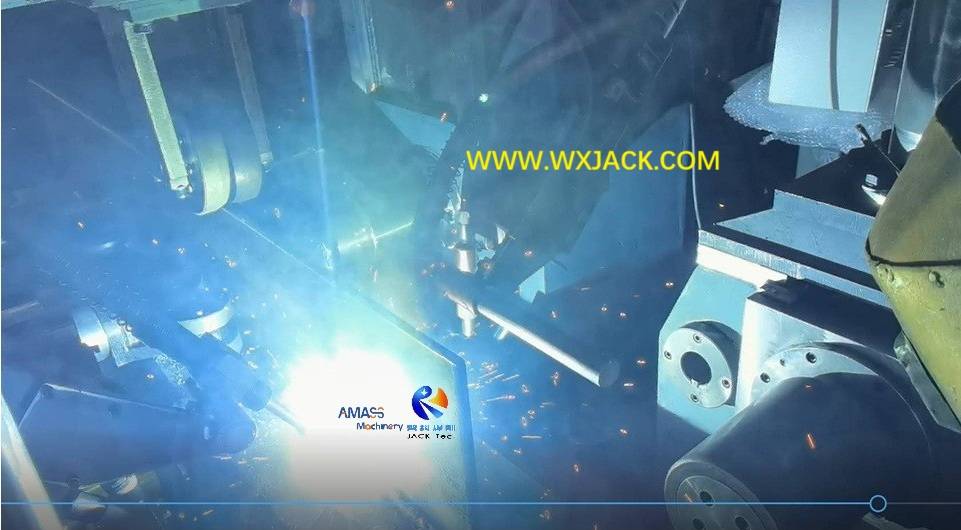

1)  Sierra: soldadura por arco sumergido, que toma más del 90% de la operación de soldadura en la fabricación de haz T y del haz, para producir viga de placa I y viga T: ( Fig.5 )

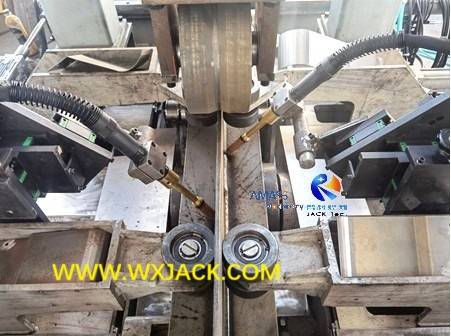

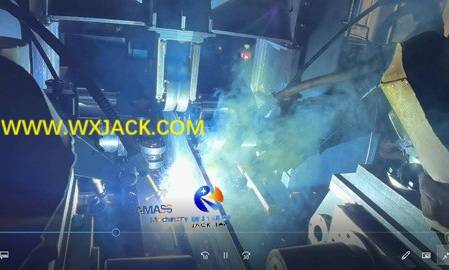

2) Soldadura  de Co ₂ : toma menos del 10% de aplicación en soldadura de estructura de acero, para fabricar piezas de trabajo de placas delgadas, con alta resistencia: ( Fig.6 )

Las fotos adjuntas 3 ^y 4 ^th toman la costura de soldadura y el momento de soldadura de sierra y co ₂ respectivamente en esta máquina de soldadura de soldadura de ensamblaje de haz 3 en 1 i;

3       . ​^​ ​Sirven como ajuste preliminar de brida y web durante su alimentación en la máquina:

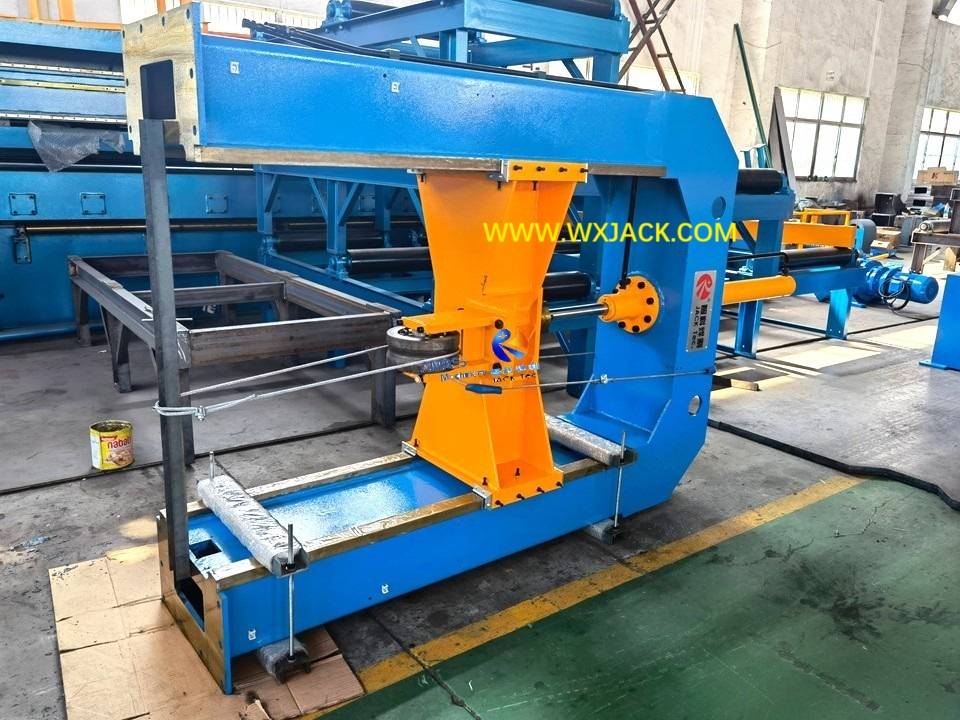

Grupos de cajas de varillas de tracción hidráulica en la tienda de pintura Wuxi Jack:  ( Fig.7 )

C.     Parámetros técnicos de la máquina de soldador de viga ZHJ18 Modelo 3 en 1 T:
