Línea de producción de vigas H de soldadura automática de alta eficiencia HB1500

Antecedentes de HB1500  Línea de producción de vigas H:

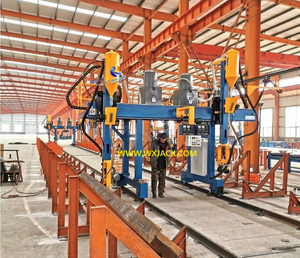

1) La primera foto adjunta fue tomada en la estación de soldadura por arco sumergido de la línea de producción automática de vigas en H HB1500 producida por Wuxi JACK;

 2) Como puede ver en la foto, hay una pieza de soldadura de viga H que se está soldando en el equipo de giro de estructura de acero de 45° de la máquina de soldadura de pórtico para vigas H LHC.

1. La aplicación de la línea de producción de vigas en H con soldadura automática HB1500:

1) Función: El HB1500 Línea de producción automática de vigas en H con SAW (Máquina de soldadura por arco sumergido) es una máquina aerodinámica de producción de vigas en H totalmente automática para fabricar vigas en H de tamaño mediano: la altura de red más grande es de 1500 mm.Especificaciones detalladas de la viga H entregada. Verifique los parámetros al final de esta sección de modelo de la línea de producción de vigas H:

Sección transversal de una viga H fabricada con soldadura terminada desde  Línea de producción de vigas H:  (Figura 1)

2) Sinónimo: Dependiendo del nombre local habitual de diferentes países y regiones, H Beam tiene el otro nombre de H Beam;En consecuencia, la Línea de producción de vigas H tiene el sinónimo de Línea de producción de vigas I.

2. La pieza de trabajo terminada producida a partir de la línea de producción de vigas en H con soldadura automática HB1500:

1) Material importante: En la industria de estructuras de acero, las vigas H/I son la materia prima utilizada más popular en la construcción de diversos proyectos, que varían en tamaño amplio;

2) 2 tipos principales de vigas H: Según su proceso de fabricación, H Beam se divide en dos amplias categorías: laminado en caliente y tipo soldado.La viga H laminada en caliente generalmente tiene un tamaño más pequeño, mientras que la viga H soldada generalmente tiene un tamaño más grande:

Tamaños generales de soldadura de vigas H que se producirán en la línea de producción de vigas H: (Figura 2)

3) La viga H para soldadura producida a partir de la línea de producción automática de vigas H HB1500 tiene tamaños de:

a) La altura de red más grande de 1500 mm;

b) Ancho de brida de 200 ~ 800 mm;

C) Espesor de brida y alma de 5 mm a 32 mm/40 mm respectivamente;

d) En una longitud de 4m ~ 12m.

3. La tecnología de proceso en la línea de producción de vigas H de soldadura automática serie HB:

El proceso de producción de la línea de producción automática de vigas en H incluye principalmente los pasos principales de:

1) Estación de corte de tiras de placas en la línea de producción automática de vigas en H:

a) Esta estación tiene como objetivo cortar placas de acero al carbono en tableros de tiras largas y estrechas, que funcionan como brida y alma para soldar vigas H:

Placas de desforre como alas y alma de viga H: (Fig. 3)

b) La máquina de producción de vigas en H relacionada es la máquina cortadora de placas de tiras CNC CNC-CG4000;

2) Paso de ensamblaje y soldadura por puntos en la línea de producción automática de vigas en H:

una tarea: Esta estación tiene como objetivo ensamblar alas y alma primero en la viga T y luego en la viga H, así como también el CO puntual.₂ soldar al mismo tiempo, para solidificar la estructura de soldadura H Beam:

Montaje de viga H con  Máquina de ensamblaje de vigas H: (Fig.4)

b)   La máquina de producción de vigas H relacionada adoptada es Máquina ensambladora de vigas Z15 H.Por favor revisa la segunda foto;

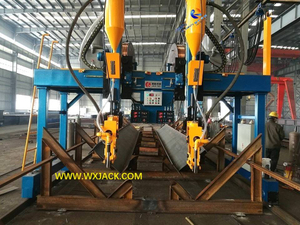

3) La estación de soldadura SAW en la línea de producción automática de vigas en H:

Una función: Esta estación tiene como objetivo implementar soldadura por arco sumergido de filete de 45° en la viga H de soldadura a medio terminar, entregada en el paso anterior de la máquina de ensamblaje de vigas H:

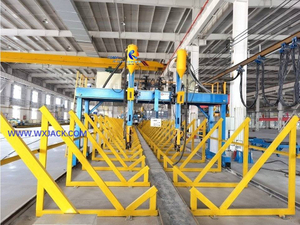

2 juegos de máquina soldadora de pórtico para vigas LHC H funcionan en simetría: (Fig.5)

b) La máquina de producción de vigas H relacionada adoptada es Máquina de soldadura de pórtico para vigas LHC modelo H.Por favor revisa la tercera foto;

4) Estación de enderezamiento de bridas de vigas H en la línea de producción automática de vigas H:

un rol: Esta estación de trabajo es para enderezar bridas deformadas después de la soldadura por arco sumergido, de la estación anterior de la máquina soldadora de pórtico para vigas H:

Aplanamiento de la deformación de la brida de la viga H en la máquina enderezadora de vigas H: (Fig.6)

b) La máquina de producción de vigas en H relacionada adoptada es la máquina enderezadora de vigas en H mecánica HYJ-40 o HYJ-800.Por favor revisa la cuarta foto.

4. Características técnicas de la línea de producción de vigas en H con soldadura automática:

1) Equipo básico: Cualquiera que sea la línea de producción de vigas en H automática o semiautomática, las cuatro máquinas de producción de vigas en H mencionadas anteriormente son indispensables para toda la tecnología de proceso de soldadura de vigas en H;

2) La diferencia entre Automático y Semiautomático  Línea de producción de vigas H   radica en si aplicar Equipo de volteo de estructura de acero para mover piezas de trabajo entre estaciones de trabajo.Por favor revisa la quinta foto:

Equipo de volteo de estructuras de acero aplicado en la línea de producción de vigas H de soldadura automática: (Fig.7)

3)   Totalmente automatizado: Para la línea de producción automática de vigas en H, con la implementación de equipos de volteo de estructuras de acero, incluidas unidades de volcado y transportadores, se involucran menos operadores para la producción de vigas en H soldadas, y toda la línea de máquinas automáticas de producción de vigas en H presenta una alta automatización y un funcionamiento suave. .

5. Parámetros técnicos de la línea de producción automática de vigas en H HB1500:

A continuación se detallan las especificaciones de la línea de producción de vigas en H para soldadura automática de alta eficiencia HB1500:
