Máquina de soldadura de arco de arco sumergido de la columna LHC Tipo H

1. Sitio de aplicación de la máquina de soldadura de haz de columna H de LHC:

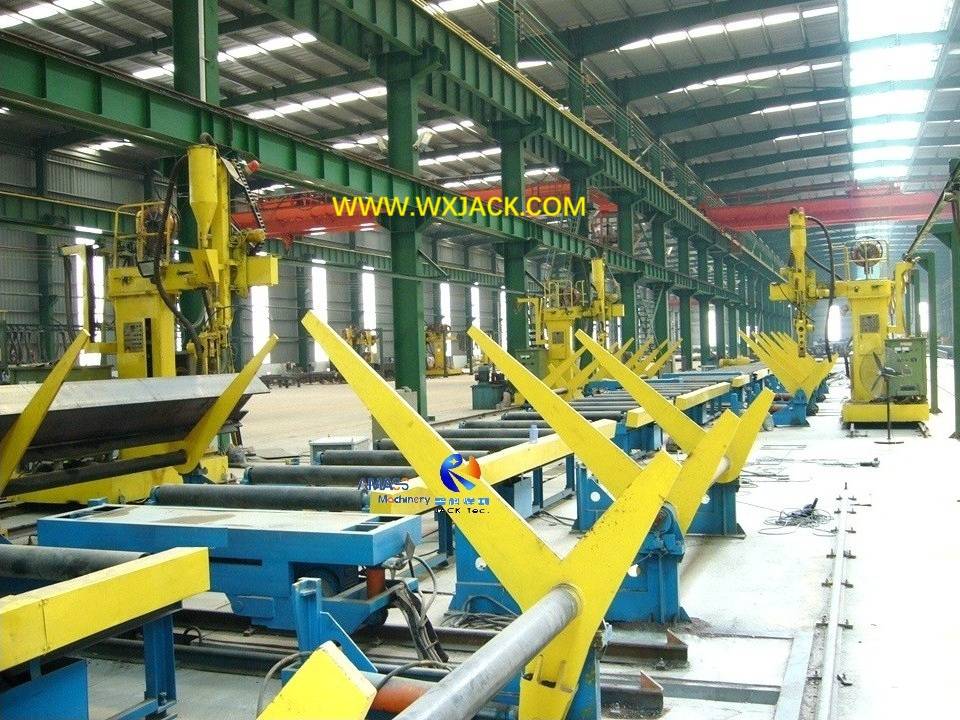

1) Aplicación:  La primera foto adjunta denota en el sitio de aplicación típico de Wuxi Jack LHC Modelo Columna I Máquina de soldadura de arco sumergido de haz : este modelo es básicamente para aplicarse en la línea automática de producción de haz H;

2)  Como se explica en su categoría de producto, aunque en teoría el modelo LHC puede usarse como máquina individual, en la práctica real, este es muy raro el caso:

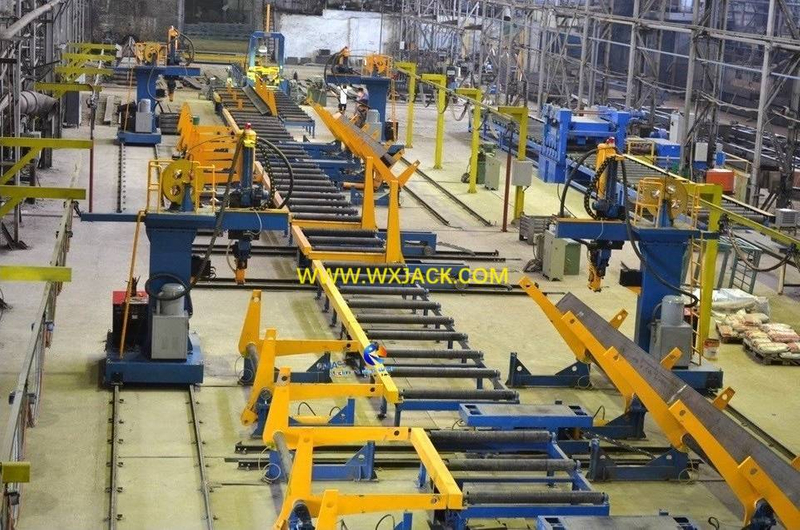

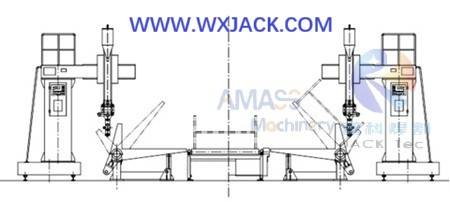

Impresión de diseño de 2 conjuntos de LHC que se aplican en la línea automática de haz H: ( Fig.1 )

2. Las similitudes y diferencias entre el tipo de columna LHC y la máquina de soldadura de pórtico de viga tipo LHA ​​H de pórtico:

Ambos aplicados como máquina de soldadura de haz H dedicada en el campo de la producción de haz H soldadura, existen un punto común y diferencia entre el tipo de pórtico (modelos LHAC y LHAZ)    con equipos (modelo LHC). Los puntos principales pueden ser a continuación:

1) Punto común entre la máquina de sierra de haz de columna LHA y LHC :

a) Estilo de soldadura:

i. Modo de soldadura:  las máquinas LHC y LHA realizan sierra (soldadura de arco sumergido) en haz H, en forma de cuerpo de máquina que se mueve a lo largo del riel de marco en la velocidad de soldadura ajustable, y el haz de trabajo H se mantiene fijo durante el proceso de soldadura:

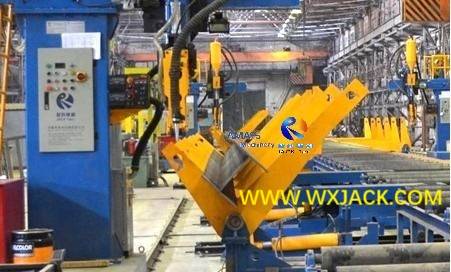

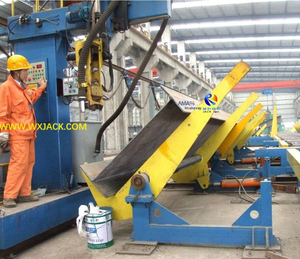

Momento de operación de Wuxi Jack LHC en línea automática: ( Fig.2 )

II. Posición de soldadura: también se muestra en la foto de arriba,  ambas máquinas realizan soldadura en haz H en la posición de soldadura de filete de 45 ° , como se muestra en el boceto anterior;

b) Unidades de función subcontratada:

Esto incluye:

- Saw Fuente de alimentación;

- Alimentador de alambre de soldadura;

- Recuperación de flujo de soldadura;

- Unidad de rastreo de arco de soldadura

Son exactamente el mismo tipo y especificación entre LHA y LHC:

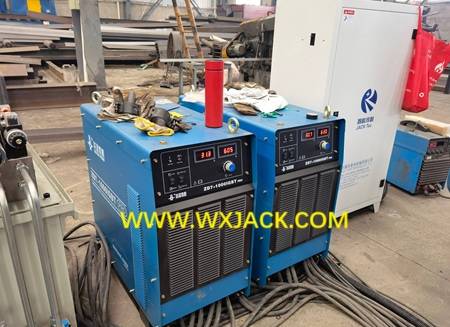

La fuente de alimentación de soldadura china Huayuan vio: ( Fig.3 )

c) Control del proceso de soldadura de sierra:

Estos incluyen: los parámetros de control de procesos (corriente de soldadura, voltaje de soldadura, velocidad de soldadura) son los mismos para la misma especificación de haz H en la máquina de modelos LHA y LHC;

d) Posición del operador: Por esta razón, los operadores que trabajan en la máquina modelo LHC pueden cambiar su deber de trabajar en la máquina modelo LHA ​​tipo pórtico sin ningún problema;

E) Máquinas anteriores y posteriores:  para producir la soldadura H en el haz, ambos tipos de máquina de soldadura de haz H de SAW deben trabajar junto con el paso anterior de la máquina de ensamblaje del haz H , y el siguiente paso de la máquina Y el conjunto de coincidencias y las máquinas de alisado son las mismas para los modelos LHA y LHC;de alisado del haz H.

2) Diferencia entre la máquina de soldadura de pórtico de haz LHC y LHA H :

a) Estructura y modelo de la máquina de soldadura de haz H:

i.   El estilo de columna a mitad de la máquina del cuerpo de la máquina ( estructura abierta ) permite una extensión gratuita del haz H a lo largo del riel, por lo que no hay variación del modelo en la máquina LHC, solo un LHC para lograr 'un ajuste de tamaño único para todos los' de soldadura de fabricación H VAD::

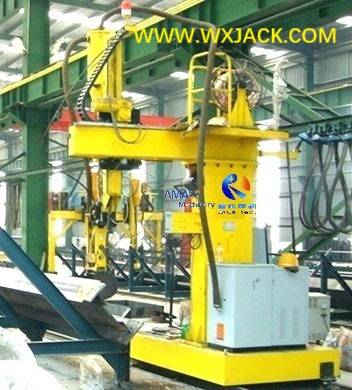

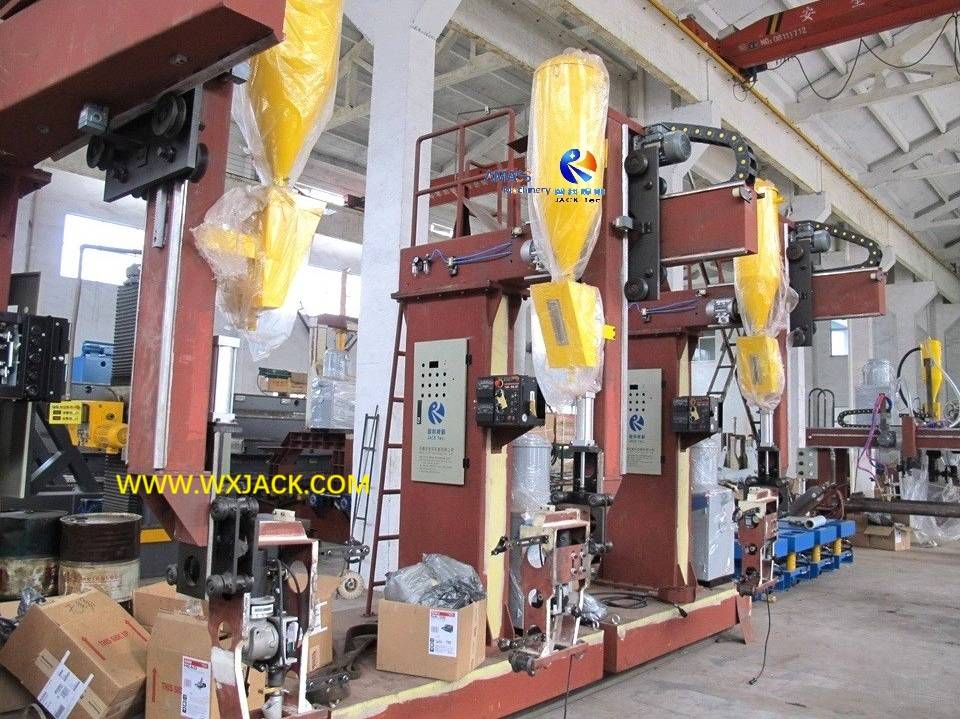

Vista de estructura general sobre Wuxi Jack LHC Modelo H Máquina de soldadura de haz en el taller de clientes: ( Fig.4 )

II.  Comparativamente, debido al marco mecánico encerrado en la máquina de soldadura de viga de la serie LHA H, hay series de modelos ( LHA4Z , LHA5Z , LHA55Z , LHA4C , LHA5C ) para atender tamaños variados de haz H;

b)  Cantidad de la estación de soldadura : una estación de soldadura y un riel para un conjunto de modelo LHC , en comparación con dos estaciones de soldadura en el caso del modelo LHA;

c) Por lo tanto, la cantidad de las unidades de función de soldadura subcontratada mencionadas anteriormente para un conjunto de máquina es diferente: dos conjuntos de cada tipo para la máquina de pórtico LHA ​​y un conjunto de cada tipo para la máquina de columna LHC;

d)   Posición de funcionamiento en la máquina de soldadura de haz de sierra H:

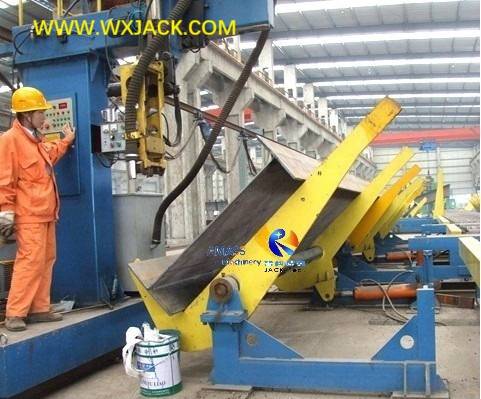

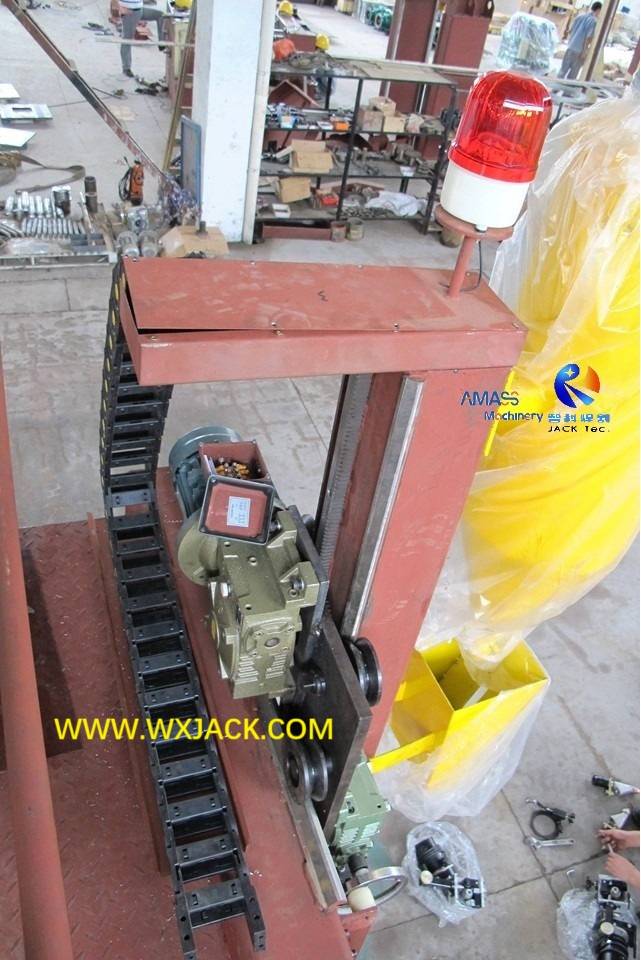

i.  Para el estilo de columna LHC I Beam Saw Machine, el operador se encuentra en la columna y el carro móvil, y no necesita caminar. Se muestra a continuación:  ( Fig.5 )

II.   Mientras que para la máquina modelo LHA ​​de estilo pórtico, el operador se encuentra en el piso y camina junto con el movimiento del marco de pórtico de la máquina;

e) Cantidad de la máquina de soldadura de haz de SAW H para comprar:

i.  Para la máquina modelo LHA ​​de estilo pórtico, un conjunto de la máquina puede funcionar individualmente (lo que significa que la compra del cliente un conjunto está bien), generalmente funcionó en el sitio de trabajo dispuesto flexible;

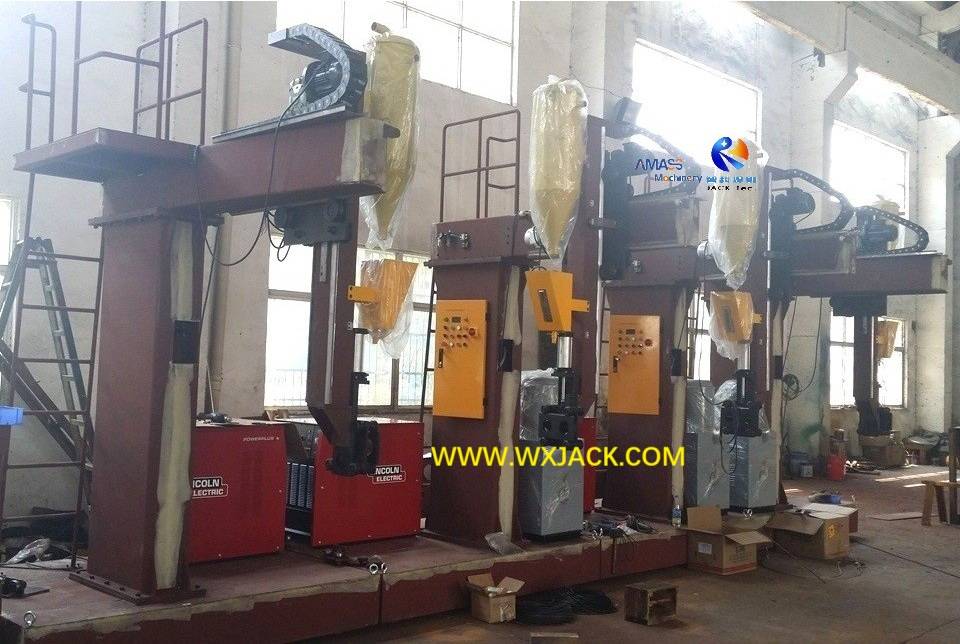

II.  Mientras que para LHC Model Machine, en una línea automática de producción de haz H, este modelo viene en cuatro conjuntos (correspondiente con las cuatro costuras de soldadura en una pieza de haz H), lo que significa que el cliente necesita comprar cuatro conjuntos de máquina modelo LHC para una línea automática;

f) Posiblemente, el precio de un conjunto de modelo LHC es obviamente más bajo que el de un conjunto de modelo LHA, alrededor del 60% de la cita LHA.

3. Parámetros técnicos de la máquina de soldadura de haz de columna H de LHC:
