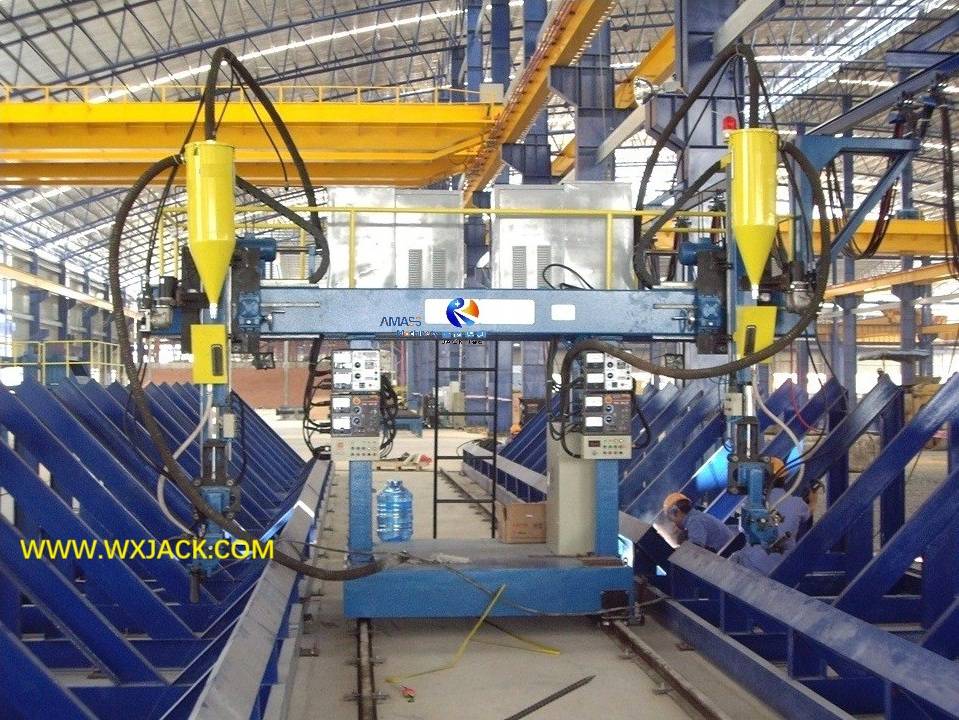

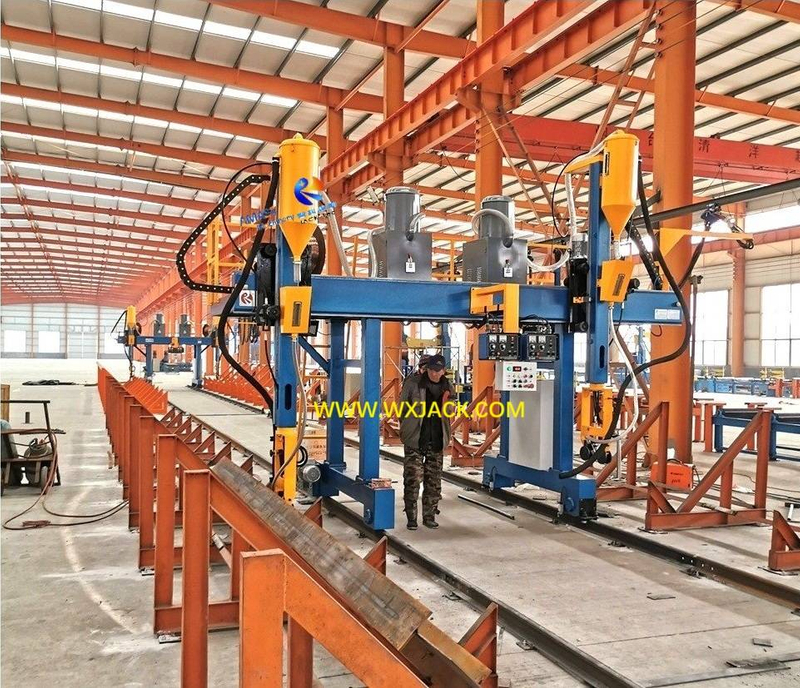

LHT T Tipo de alta eficiencia H Máquina de soldadura de arco sumergido de haz H Vigas

1. Operación de la máquina de soldadura de pórtico de haz modelo HT HT :

1) Como un equipo de estructura de acero de alta eficiencia, el modelo LHT tiene una operación fácil e intuitiva. Como se explicó en productos anteriores, el panel de operación de esta estructura de pórtico H es la máquina de sierra de haz H se instala junto con consolas de control de fuentes de potencia de soldadura, en la parte frontal del haz de trama T. Verifique la imagen adjunta y abajo:

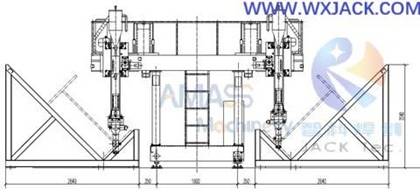

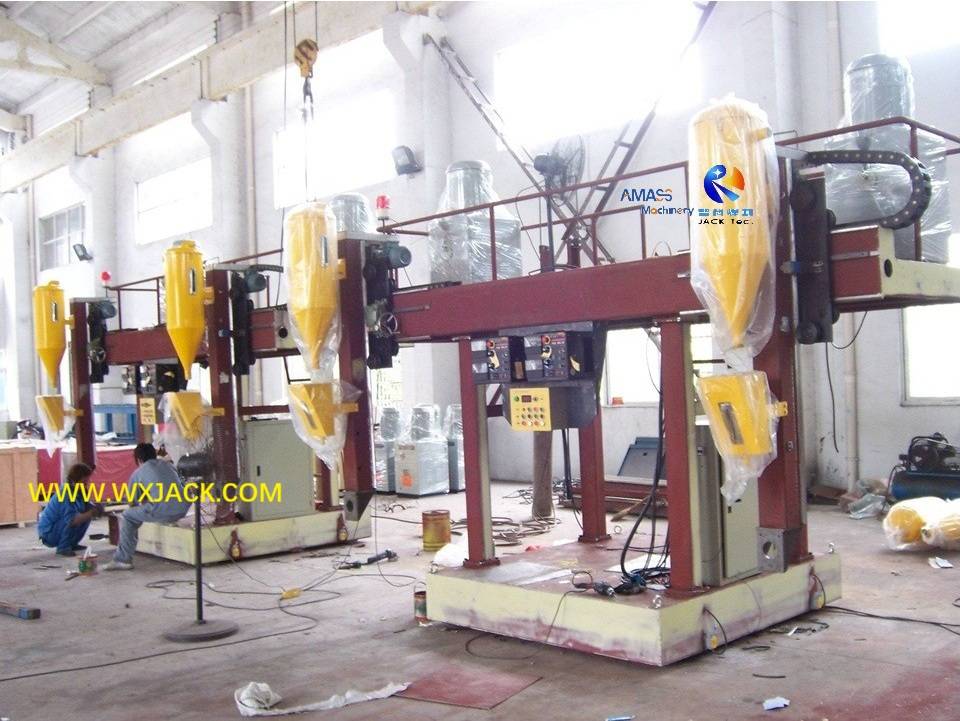

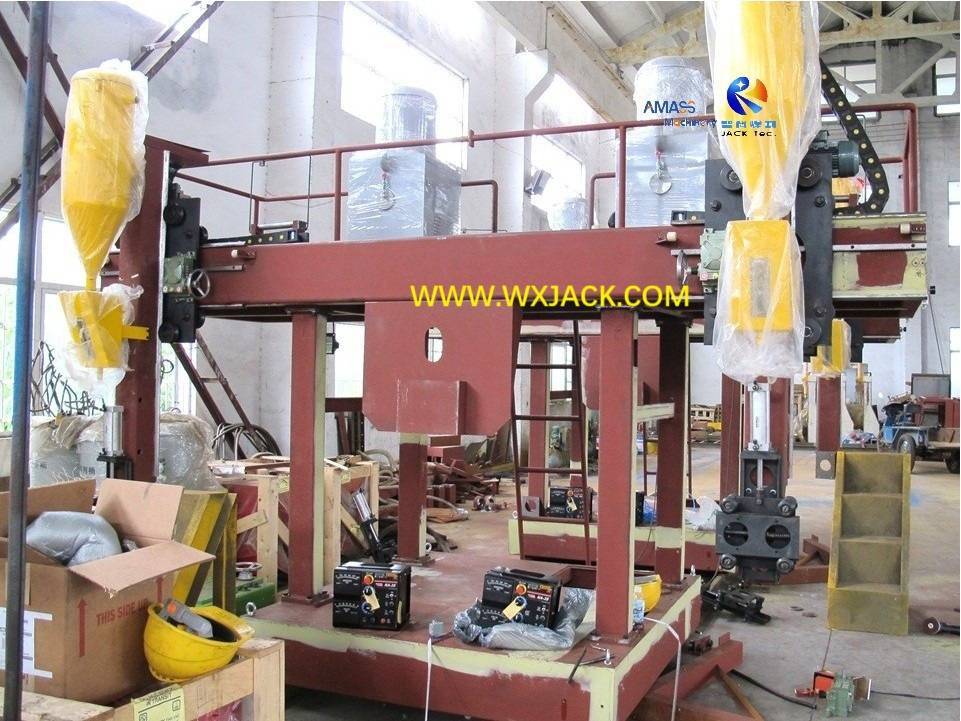

Estructura mecánica de la máquina modelo LHT: ( Fig.1 )

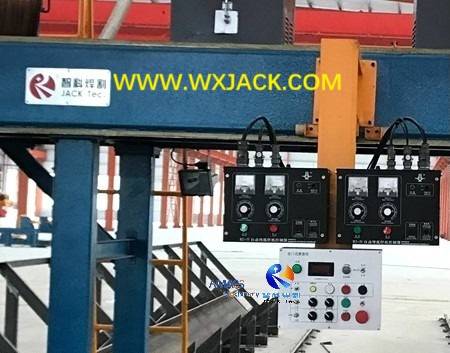

Panel de operación de la máquina modelo LHT:  ( Fig.2 )

2)  Iniciación de la operación:  para comenzar, como se mencionó anteriormente, toda la máquina de soldadura de haz Hi hecha por Jack Wuxi, incluida la estructura de mudanza de pórtico LHA, el marco LHT T y los modelos de estructura de columna LHC, se inician todos en la manera de ' Un botón de inicio ', que significa, con el botón de inicio presionado en la consola de la fuente de alimentación, tanto las fuentes de energía de soldadura como la máquina LHT LHT se iniciarán para la operación.

2. Panel de operación en la máquina de soldadura de pórtico de viga LHT I H:

Como ilustración, utilizamos a continuación el panel LHA para introducir la gestión del proceso SAW para los modelos LHT y LHA, porque LHT tiene un diseño idéntico en su panel operativo como LHA:

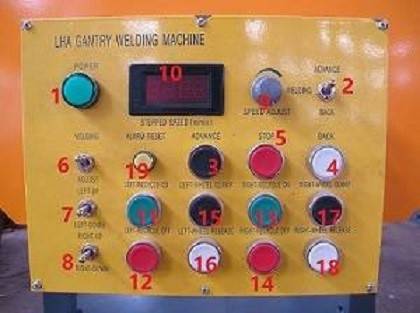

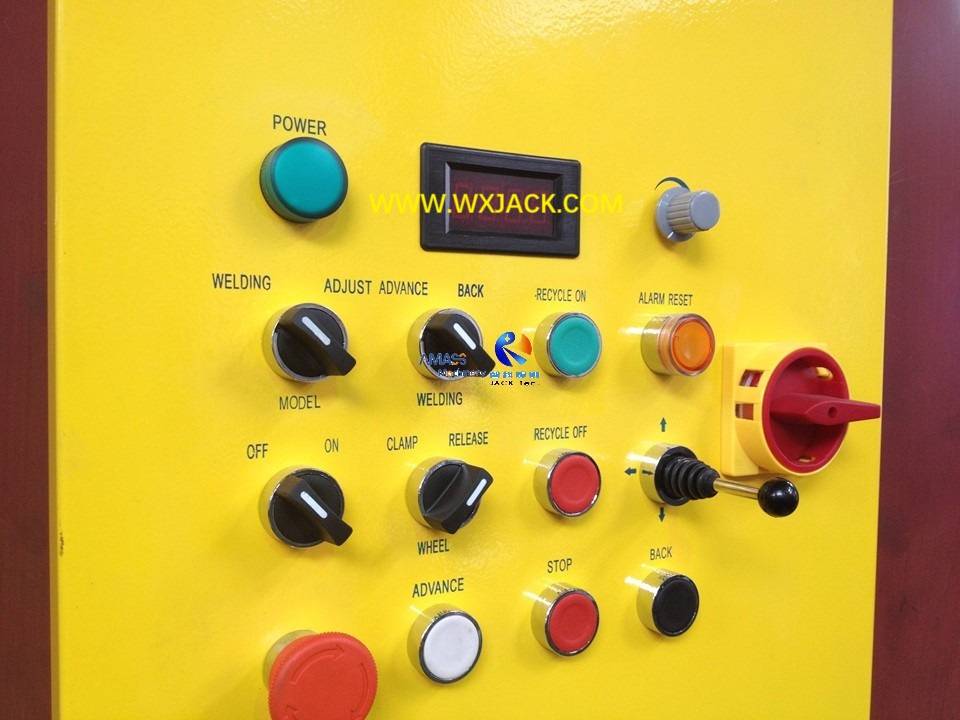

Panel operativo de modelos Wuxi Jack Export LHT y LHA: ( Fig.3 )

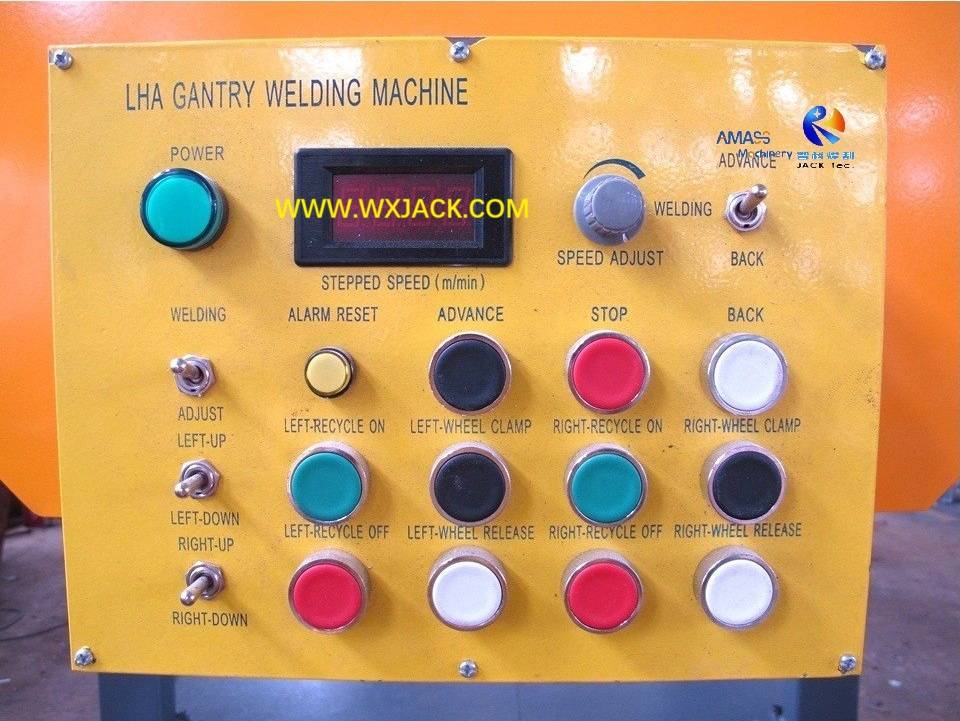

Uso del botón, interruptor y lámpara en el panel de funcionamiento:

1)  Lámpara de indicación de color azul 'potencia ' : cuando comenzaron la máquina modelo LHT y las fuentes de energía de soldadura, se iluminará;

2) Alternar el interruptor de 'Advance ' y 'Back ' : en el modo de trabajo de Saw Saw, este interruptor controla la dirección de movimiento del marco T a lo largo de los rieles. 'Advance ' es para moverse hacia el final del haz H, y 'Back ' es para viajar de regreso a su punto de partida;

3)  Botton de color negro 'Advance ' : Comparativamente, esto es para controlar la dirección de movimiento del marco T, bajo el modo de movimiento inactivo de la máquina. 'Advance ' se refiere a la misma dirección que en el modo de soldadura;

4) Botton de color blanco 'Back ' : igual que '3 ', es para controlar la dirección del movimiento del marco T bajo el viaje inactivo. 'Back ' se refiere a la misma dirección que en el modo de soldadura;

5) Botton de color rojo 'Stop ' : Esto es para detener la máquina de soldadura de pórtico de haz LHT Modelo I H y su fuente de alimentación de soldadura;

6)  Alternar el interruptor de 'soldadura ' y 'ajustar ' : Esto es para convertir el modo de trabajo entre soldadura y ajuste (o inactivo) durante el período de trabajo;

7)  Alternar el interruptor de 'Izquierda ' y 'Izquierda hacia abajo' : Esto es para controlar el movimiento vertical de la antorcha de soldadura del lado izquierdo (aquí 'izquierda' significa cuando el operador se encuentra frente al marco T). En la máquina de soldadura de haz LHT I, esta dirección de movimiento se conduce con motor y se inicia y se apaga con este interruptor de palanca;

8)  Alternar el interruptor de 'justo hacia arriba ' y 'justo hacia abajo ' : Esto tiene el mismo significado y uso que '7 ', para la antorcha de soldadura del lado derecho;

9)  Paya de 'Ajuste de velocidad ' : Esto es para ajustar la velocidad de soldadura de la máquina de sierra de haz LHT H dentro del rango de 0.24 ~ 2.4m/min . Se controla y realiza un potenciómetro conectado con el inversor;

10) Pantalla digital : esto es para mostrar la velocidad de soldadura de manera real;

11)  Botton de color azul 'reciclaje izquierdo en ' : Esto es para comenzar con la unidad de recuperación de flujo y reciclaje de sierra de la unidad de soldadura de haz LHT I en el lado izquierdo. Como se introdujo, el modelo LHA, la máquina de modelos LHT y LHC está integrando la gestión de componentes subcontratados en el panel de la máquina;

12)  Button de color rojo 'reciclaje izquierdo apagado' : esto reproduce una función contraria de '11 ', para apagar el lado izquierdo de la unidad de recuperación y reciclaje de sierra del lado izquierdo;

13)  Botton de color azul 'reciclaje derecho en ' : igual que '11 ', para comenzar en el lado derecho de recuperación de flujo de soldadura y unidad de reciclaje de la máquina de sierra de haz LHT I;

14)  Botton de color rojo 'reciclaje derecho apagado' : igual que '12 ', para apagar el lado derecho de la unidad de reciclaje y recuperación de reciclaje de soldadura del lado derecho;

15)  Botton de color negro 'Subgadora de rueda izquierda ' : Esto es para controlar la unidad de rastreo de arco de soldadura mecánica en el lado izquierdo de la máquina modelo LHT. Como se introdujo, hay un rodillo de control en la parte inferior de cada conjunto de la unidad de rastreo. Con su abrazadera, la unidad comienza su trabajo;

16)  Botton de color blanco 'Releance de la rueda izquierda ' : Esto es contrario de '15 ', para liberar el rodillo de control y el trabajo de parada del trazador de arco en el lado izquierdo;

17)  Botton de color negro 'Cuesta de la rueda derecha ' : igual que '15 ', para comenzar en la unidad de rastreo de arco de soldadura del lado derecho;

18)  Botton de color blanco 'Release de la rueda derecha ' : igual que '17 ', para liberar el rodillo de control y detener la unidad de rastreo de arco del lado derecho;

19)  Lámpara de color amarillo 'Restablecimiento de alarma ' : Cuando se libera la alarma , esta lámpara se enciende.

Como resumen, los botones, los interruptores, las lámparas en el panel de la máquina de soldadura de viga de columna H de estilo LHC tienen el mismo significado y propósito que las de la máquina de soldadura de haz LHT & LHA I. Verifique la imagen adjunta para el panel operativo LHC.

3. Parámetros técnicos de la máquina de sierra de viga de pórtico LHT:
