Gestión media LHA5Z I Máquina de soldadura de arco sumergido de haz de haz

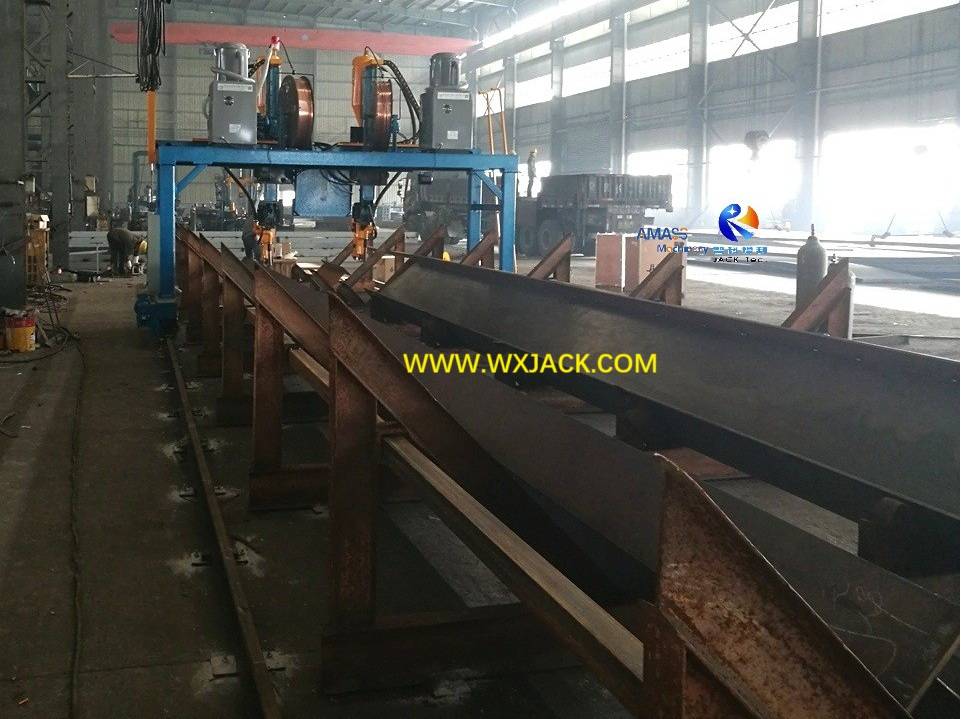

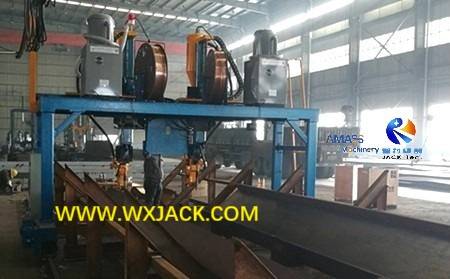

Las primeras tres fotos adjuntas se tomaron en la máquina de soldadura de haz tipo I del modelo Wuxi Wuxi Wuxi Wuxi que trabaja en diferentes instalaciones de estructura de acero. Puede juzgar su estilo de control a primera vista: el operador se encuentra en el centro de esta máquina.

1. Variaciones en el estilo de control y la dimensión de la serie de soldadura de viga de la serie LHA:

1) Dimensiones variadas en LHA:  Entre la estructura de tres tipos de la máquina de soldadura de arco sumergido de haz H, el marco de pórtico de LHA   es el único que tiene muchas variaciones en términos de estación de operador ( control central LHAZ versus control lateral LHAC ) y el tramo de riel ( 4,000 mm , 5,000 mm , 5,500 mm ):

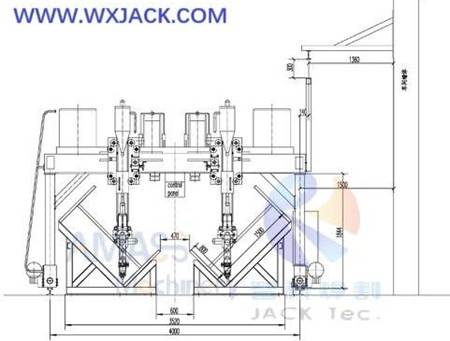

Boceto de diseño en el modelo LHA: ( Fig.1 )

2)  Tal variación en la máquina está determinada por la característica de su estructura de marco mecánico: el pórtico es una especie de cerrada, que plantea restricción tanto en el tamaño del haz H como en la estación de operación. En su lugar, ambos tipo de columna (LHC) H de la máquina de soldadura del haz y el tipo de T tipo (LHT) Tipo H La máquina de soldadura de arco sumergida de haz H tiene un cuerpo de máquina de tipo abierto, que no tiene dicho confinamiento.

2. Puntos fuertes y limitación de la máquina de soldadura de viga de la serie Lhaz tipo H:

1) Puntos fuertes de la Máquina de soldadura de pórtico de haz de la Serie H de Lhaz :

De los cuales el LHA5Z es el modelo más seleccionado. Esto es porque:

A)  El modelo LHA5Z puede soldar h viga con tamaño de web de hasta 1,800 mm, cumpliendo con la mayoría de la demanda de producción de haz de H;

b)  Control central del modelo LHAZ solo necesita un operador para cuidar el proceso de sierra (soldadura por arco sumergido);

2) Limitación de la máquina de soldadura de haz tipo I de pórtico:

Por supuesto, cada solución tiene su ventaja y desventaja. Para la máquina tipo pórtico de control central, dos deficiencias obvias son:

a)  Como se explicó, el mismo tramo de riel de LHAZ tiene un tamaño de haz H más pequeño que el control lateral LHAC: para este tramo de riel de 5,000 mm, con la máquina modelo LHA5C , el ancho de la red de haz H más grande puede ser de hasta 2,000 mm, en comparación con 1,800 mm para LHA5Z;

b) Otro es Operation Inconvenience para el operador. Como se puede concebir del boceto, para el control lateral de la máquina de soldadura de pórtico de haz LHAC H, el operador se encuentra fuera del haz H, lo cual es fácil para el operador moverse para varias acciones, como obtener una herramienta, verificar y confirmar una condición, etc .:

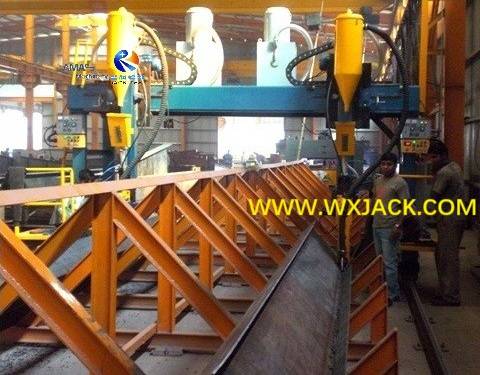

Estación operativa de Wuxi Jack Lhac Machine en India Customer Factory: ( Fig.2 )

c) Mientras que para el operador de la máquina de soldadura de viga tipo I de pórtico de control del centro LHAZ , de pie en el medio de la máquina debajo de la pórtica y entre las dos piezas de rieles paralelos, él o ella debe desviarse en una distancia más para realizar las tareas:

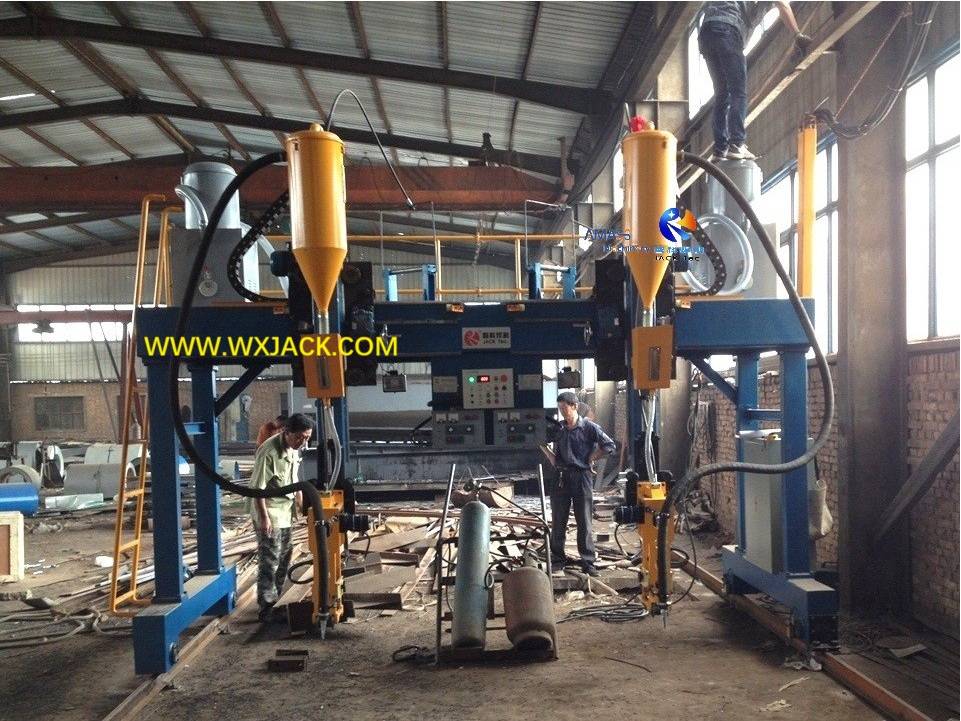

Sitio de operación de Wuxi Jack Lhaz Models Machine: ( Fig.3 )

3. Configuración de la máquina de soldadura de pórtico de haz de la Serie H de Lhaz:

Tomando LHA5Z como ejemplo, esta es la configuración completa para un conjunto de máquinas:

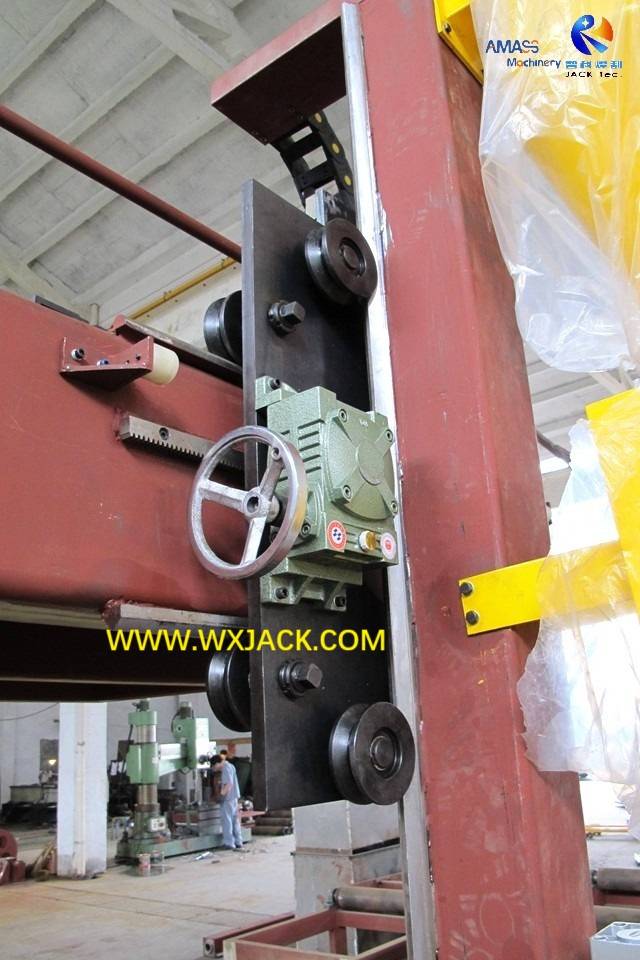

1)  Cuerpo de la máquina  --- Marco de pórtico, dos juegos de carro en movimiento para ajustar la antorcha de soldadura, el tubo de alimentación de alambre y los accesorios, en la cara delantera del pórtico;

2)  Rail  --- Dos piezas en paralelo, para guiar el viaje de pórtico a lo largo de H Beam y realizar sierra durante el trabajo de la máquina;

3) Unidad de soldadura mecánica --- Dos conjuntos de antorcha de soldadura y su fijación t:

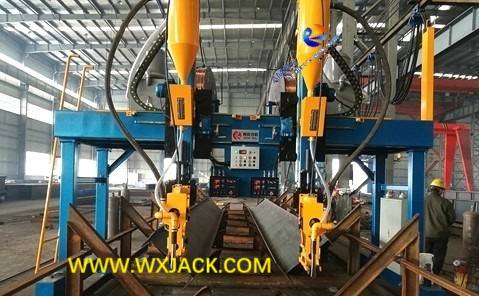

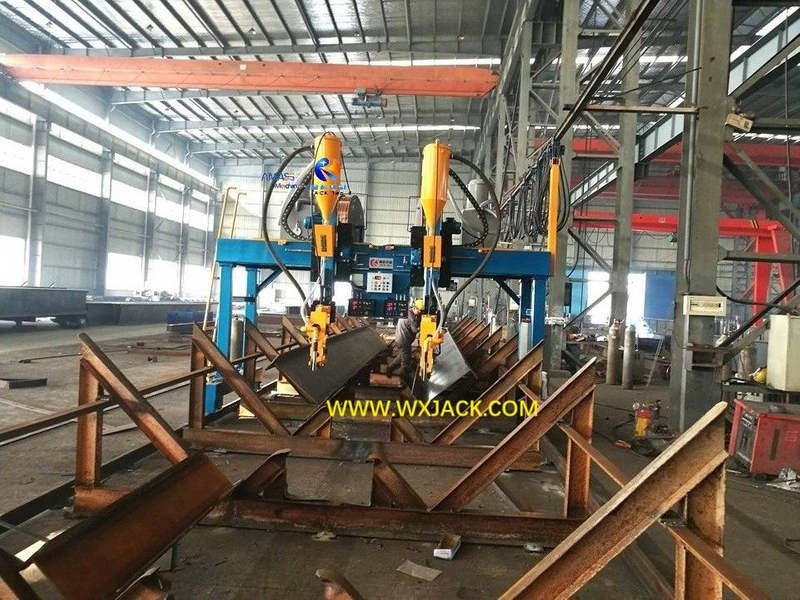

Modelo Wuxi Jack Lhaz en sus 2 piezas de unidades de función de soldadura: ( Fig.4 )

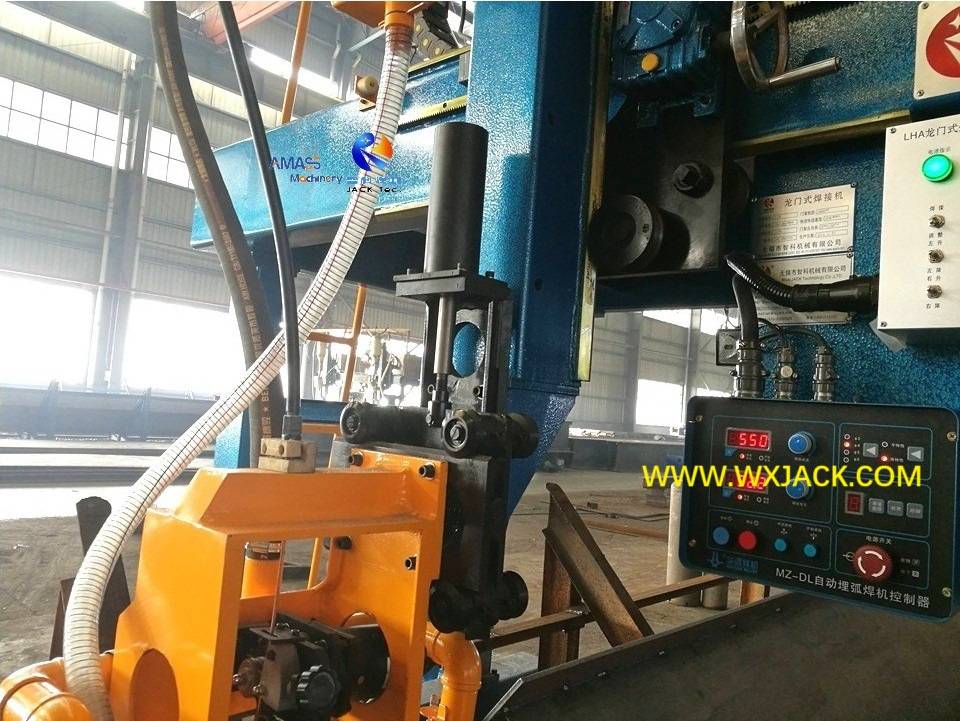

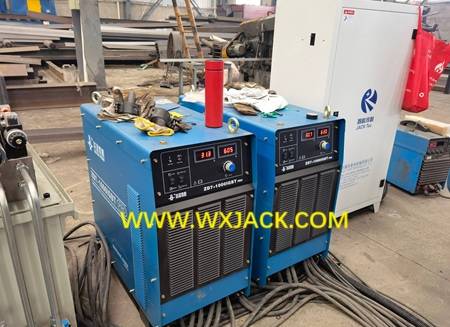

4) Fuente de alimentación de soldadura SAW --- Dos juegos, ya sea la marca china Huayuan (ZD7-1000) o US Lincoln (DC-1000) tiene una calidad estable y sólida: ( Fig.5 )

5)  Saw Welding  Wire Alimerer --- Dos juegos, para alimentar alambre de soldadura durante la soldadura de sierra;

6)  Unidad de envío y reciclaje de sierra  de soldadura --- dos juegos, para la transmisión y reciclaje de flujo de soldadura;

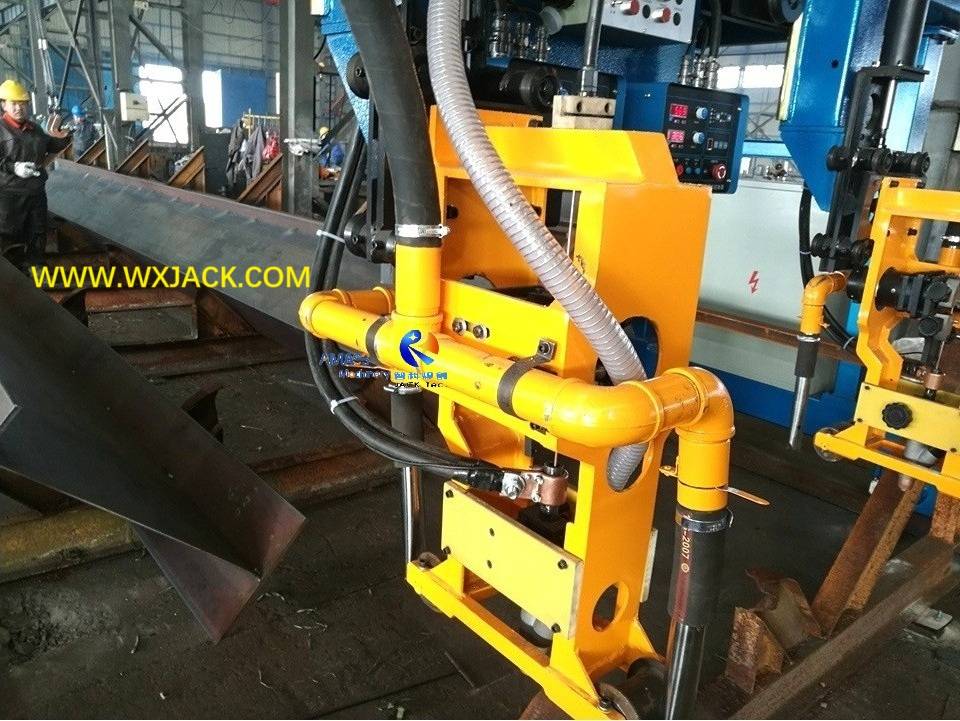

7)  Unidad de rastreo de arco  de soldadura -Dos juegos, consulte las fotos adjuntas sextas y debajo, para la guía de arco de soldadura y el ajuste de la antorcha durante la soldadura por sierra :

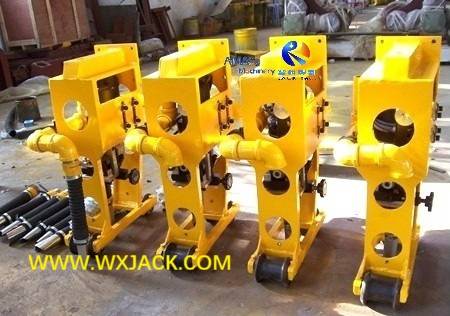

Rastreador de arco de soldadura de sierra equipado con máquina LHA: ( Fig.6 )

8) Sistema de control --- incluye placa de control, panel operativo, elementos de control;

9)  Sistema de tubería --- Cable de alimentación de la máquina, cable de control, tubo de fuente de aire, cable de control de pórtico, rejilla deslizante de alambre, cable de soldadura, etc.

10)  Piezas de repuesto --- Incluya tres piezas de botas, tres piezas de 6a y 4A RL8B-32 fusionas cada una, dos piezas de fusibles 10a (las piezas de repuesto pueden variar en el modelo específico y la demanda del cliente) en la máquina de soldadura de viga H de H.

4. Parámetros técnicos de la máquina de soldadura de haz de pórtico LHA5Z :
