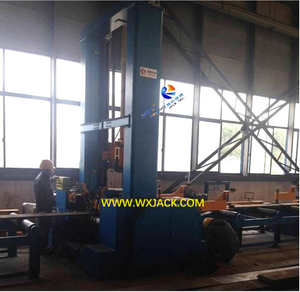

Máquina de ensamblaje de la viga de Z20 con soldadura automática

1. ¿Qué es la máquina de ensambla de haz Z20 H utilizada para:

1) Característica: la alineación manual de Z20 con ₂ la máquina de ensamblaje de haz de co -soldado automático es la más grande de su grupo de productos, funcionando con soldadura de procesos H Beam con altura web de hasta 2000 mm:

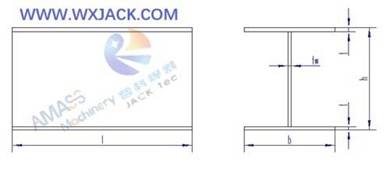

Haz H terminado producido: ( Fig.1 )

2) Estilo de ensamblaje: como su nombre lo indica, este tipo de máquina tiene una forma de ensamblaje manual (alineación manual) y ₂ soldadura automática de Co:

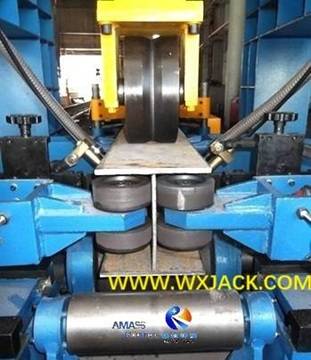

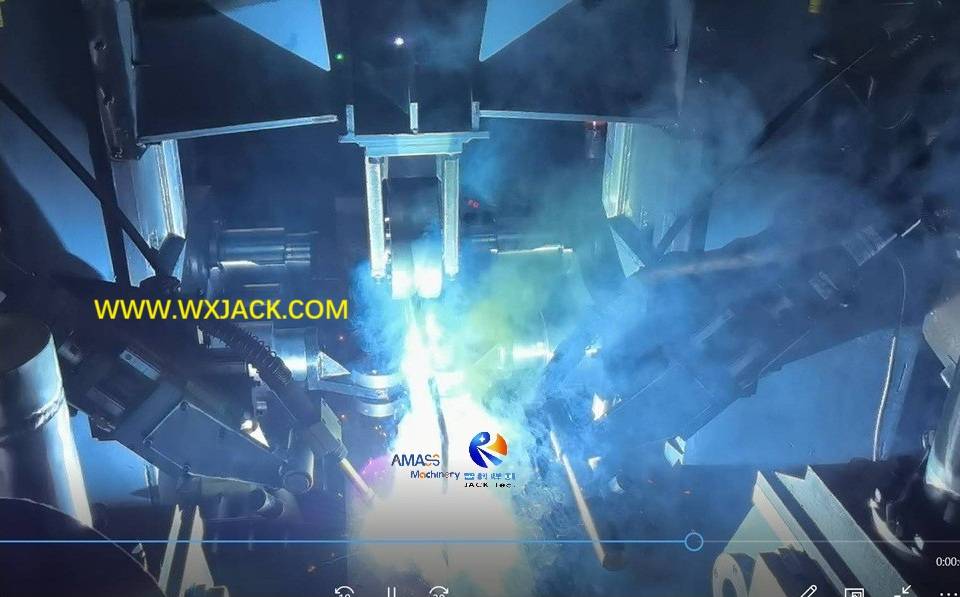

Grupo de funciones de ensamblaje en Wuxi Jack Hi Beam Máquina de ensamblaje:  ( Fig.2 )

3) Operación de la manera:   entonces, en esta máquina, las primeras bridas y la web se ajustan a H viga con ajuste manual, luego se fortalecen con ₂ soldadura automática de CO.

2. Fuente de alimentación de soldadura de Co Panasonic KR350 ₂ aplicada en la máquina de ensamblaje del haz H:

En esta sección del producto tendremos una introducción sobre la otra opción de la ₂ fuente de alimentación de soldadura por táctea utilizada en la máquina de ensamblaje del haz H : la marca Japan Panasonic, del modelo KR350. Como se mencionó en la sección de producto anterior de ' Machina de ensamblaje de haz manual H de alineación h de Z18 , la mayoría de los clientes en el extranjero eligen esta cuando compran la máquina automática con soldadura por tachuela:

Fuente de alimentación de soldadura GMAW equipada en el conjunto del haz H y la máquina de soldadura de tachuela: ( Fig.3 )

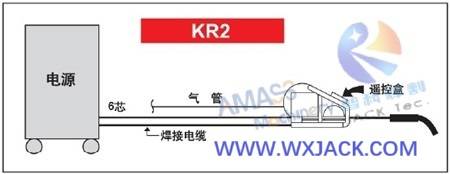

1) Incrustar el control remoto para una fácil operación en Wuxi Jack H Máquina de ensamblaje del haz: ( Fig.4 )

Integre la caja de control remoto en el alimentador de cable. Mediante el circuito de control actualizado, el cable de control disminuye de dos piezas originales a una pieza. Esto hace una disposición simple, maniobra fácil y conveniente del cable, y menos riesgo de rotura del cable, en todo el funcionamiento de la máquina;

2) Alto grado de confiabilidad para la ejecución de la máquina de ensamblaje del haz I:

a)  Grado de aislamiento :  el transformador principal y la bobina del reactor eléctrico adoptan con DuPont Nomex, que tiene ventajas de buena prueba de polvo y prueba de alta temperatura, protegiendo la ₂ fuente de alimentación de soldadura de CO contra el entorno de trabajo de la máquina;

b)  El nivel de protección del recinto es IP21S. Existe un aislamiento físico entre el circuito principal y el circuito de control de la fuente de alimentación de soldadura. Por lo tanto, evite la interferencia del circuito principal en el circuito de control, garantizando un buen rendimiento de protección en el aspecto de la resistencia a la humedad y el anti goteo, lo que hace que la fuente de alimentación sea la capacidad del trabajo confiable en un entorno duro, como la de la máquina de ensamblaje del haz del modelo Z Z15 / Z18 / Z20 con soldadura por tachuela;

c) La tecnología exclusiva de patentes aumenta aún más la seguridad y la confiabilidad de la fuente de energía;

3) Excelente tecnología de proceso de soldadura en la máquina de ensamblaje del haz H:

a) El circuito de control dedicado puede cumplir con el requisito de las características dinámicas de arco de soldadura de ₂la transición de cortocircuito CO / MAG y la transición de chorro, cuenta con poca salpicadura, durante el trabajo de la máquina modelo Z15 / Z18 / Z20  con soldadura por tachuela;

b) Calidad de soldadura: el circuito de golpe de ARC único garantiza el 100% de éxito del golpe de ARC en todo tipo de condiciones de trabajo, adaptables para trabajar en varios equipos de soldadura, como la máquina automática del modelo Z15 / Z18 / Z20 ;

4) Unificación de modulación para la máquina de ensamblaje del haz H:

Al hacer ajuste en la corriente con la perilla, el voltaje coincidente se puede obtener al mismo tiempo; Y el ajuste de inicio en el voltaje también está disponible;

5) Operación fácil de usar en Wuxi Jack H Máquina de ensamblaje de haz:

a)  Compatible con cable de flujo y cable sólido --- En el caso de la máquina automática del modelo Z15 / Z18 / Z20 con soldadura por tachuela, es alambre de flujo:

Fuente de alimentación de soldadura equipada en Wuxi Jack Hi Beam Máquina de ensamblaje: ( Fig.5 )

b) controlador de ahorro de energía;

c) El contactor magnético actuará 6 ~ 7 minutos al finalizar la soldadura, cortar la entrada inactiva de la fuente de soldadura y, por lo tanto, reducir la pérdida de entrada inactiva de la máquina;

d) compensar la fluctuación de voltaje de red: esto es muy útil en el taller de la máquina automatizada;

6) Notas complementarias para la alineación manual de Z20 H Máquina de ensamblaje del haz H:

a) Para la introducción de automática de tácteos ₂ la soldadura en la máquina, verifique la sección del producto de la ' máquina de auto alineación Z18 con soldadura automática de tachuelas ';

b) Para comparación en el ensamblaje automático versus manual en la máquina, verifique la sección de productos de ' Máquina de alineación manual Z15 con soldadura automática de tachuelas '.

3. Parámetros técnicos de la alineación manual Z20 H Máquina de ensamblaje del haz H:
