Máquina de ensamblaje de haz H de alta precisión Z15 ~ Z20 con soldadura por tachuela

1.  Salida del  ensamblaje del haz H y máquina de soldadura de tachuela:

Haz H semi terminado: puede encontrar que las piezas de trabajo de salida se producen a partir de la máquina de ensamblaje del haz H en la primera foto adjunta: Viga H soldada y soldada. Es una especie de equipo clásico de producción de haz H:

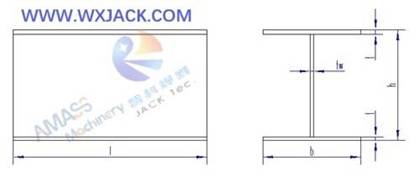

Producido H Viga de la máquina: ( Fig.1 )

2. La característica más conspicua de la máquina de ensamblaje del haz de alta precisión I:

1) Función: para la operación de esta máquina, 'High Precision ' es la solicitud más importante en su rendimiento:

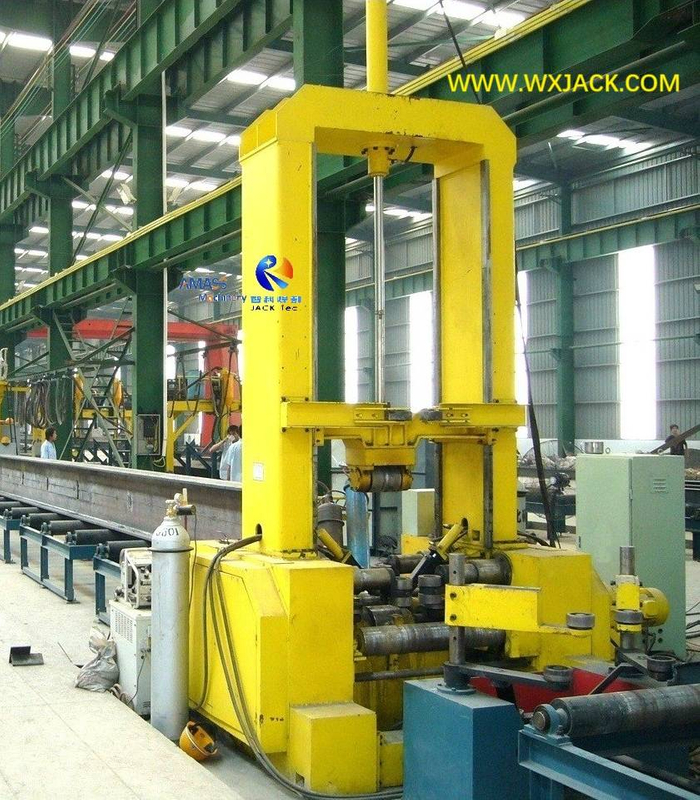

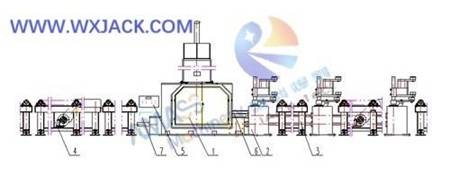

Plan de diseño de Wuxi Jack I Máquina de ensamblaje del haz en el taller: ( Fig.2 )

2) Tarea: La razón es que la tarea esencial de esta máquina es ensamblar las bridas y la web en la estructura H y fortalecerla con la soldadura por tachuela;

3) Equipo de producción de haz H  relacionado :

Por lo tanto, el ajuste preciso en H Beam es la base para el siguiente paso de:

 a)  HELLA DE ARC SUMBRADO H VIDA H  Viga;

 B)  H Máquina de alisado de brida de haz H;

Con el fin de entregar el producto de acabado calificado de la soldadura H haz.  La operación de ensamblaje inadecuada en la máquina conducirá a haz H terminado no calificado.

3. Cómo producir una máquina de ensamblaje de haz H de alta precisión:

Para hacer un ensamblaje preciso y soldadura por puntos en la máquina de modelos Z15 ~ Z20 , el diseño exquisito de los mecanismos de este equipo de producción de haz H en cada paso de trabajo es esencial para el éxito:

1) Conjunto rugoso a través de la caja de la varilla de tracción hidráulica en la máquina de ensamblaje del haz H:

a) Función: como se introdujo en la sección del producto de ' Máquina de modelo de autodesignación Z20 con soldadura por tachuela manual ', durante la alimentación de materias primas (brida y web), este manipulador de accionamiento hidráulico empuja las materias primas en su posición adecuada y las agrupe con fuerza:

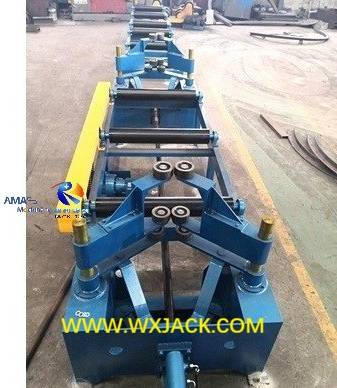

Cajas de tracción hidráulica a lo largo del transportador de entrada de la máquina:  ( Fig.3 )

b) Principio de trabajo: dos conjuntos del sistema de varilla de tracción en ambos extremos del transportador de entrada de la máquina hacen que la web y la brida se aseguren firmemente y se pongan en forma de 't ' o 'h ', en el principio de 'dos puntos hacen una línea ';

c) Fuente de accionamiento: el sistema de varilla de tracción se actúa con cilindro hidráulico y se controla con botón, no un trabajo manual;

2) Asamblea precisa a través de la unidad de auto alineación en I Máquina de ensamblaje del haz:

a) Importancia: esta es una unidad central para el ensamblaje final en la máquina:

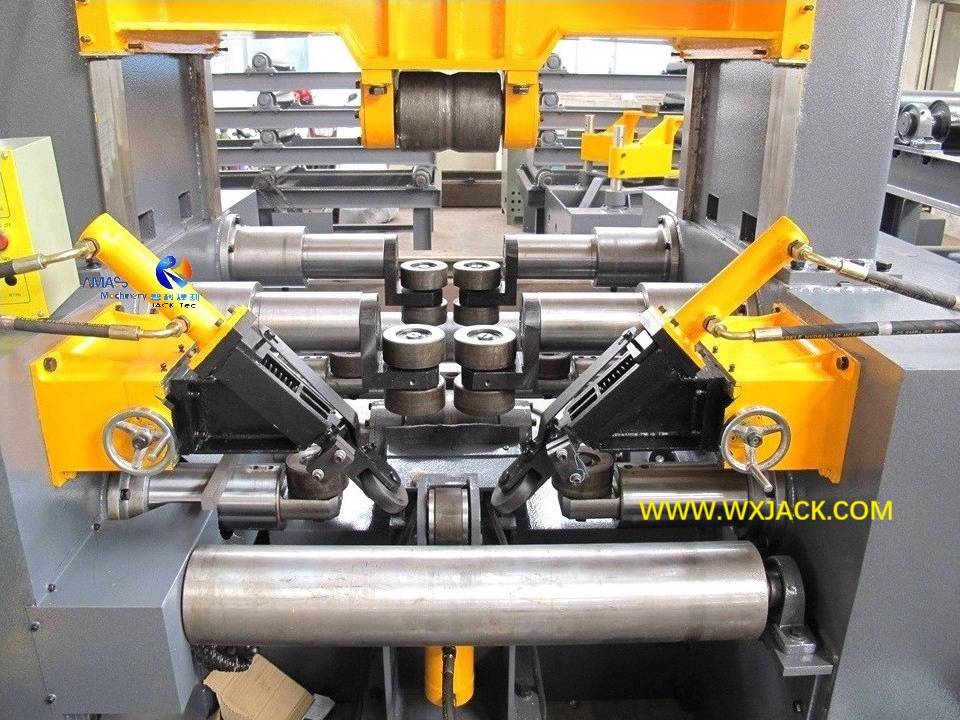

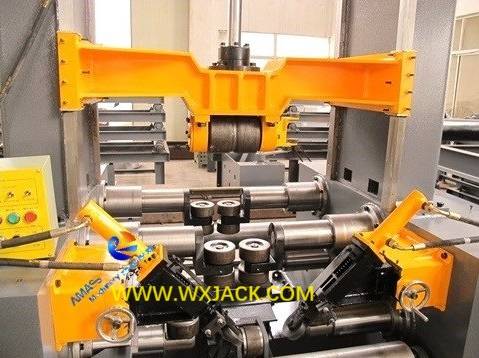

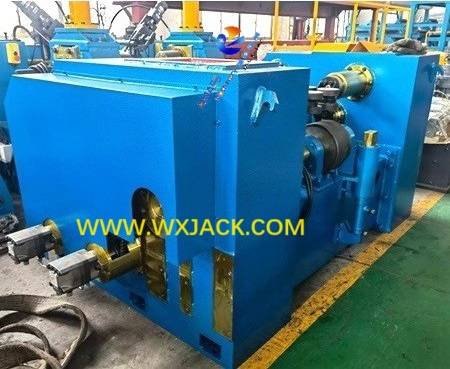

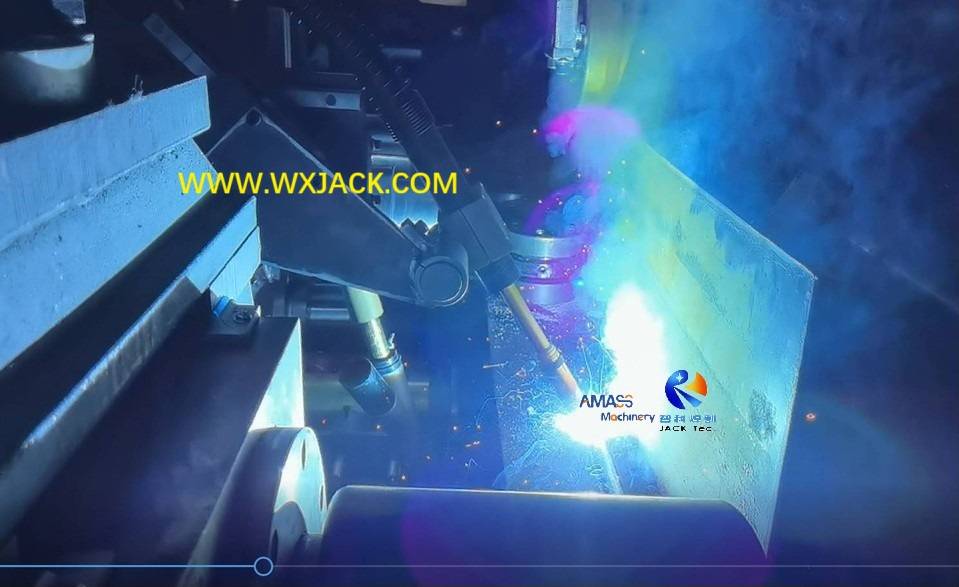

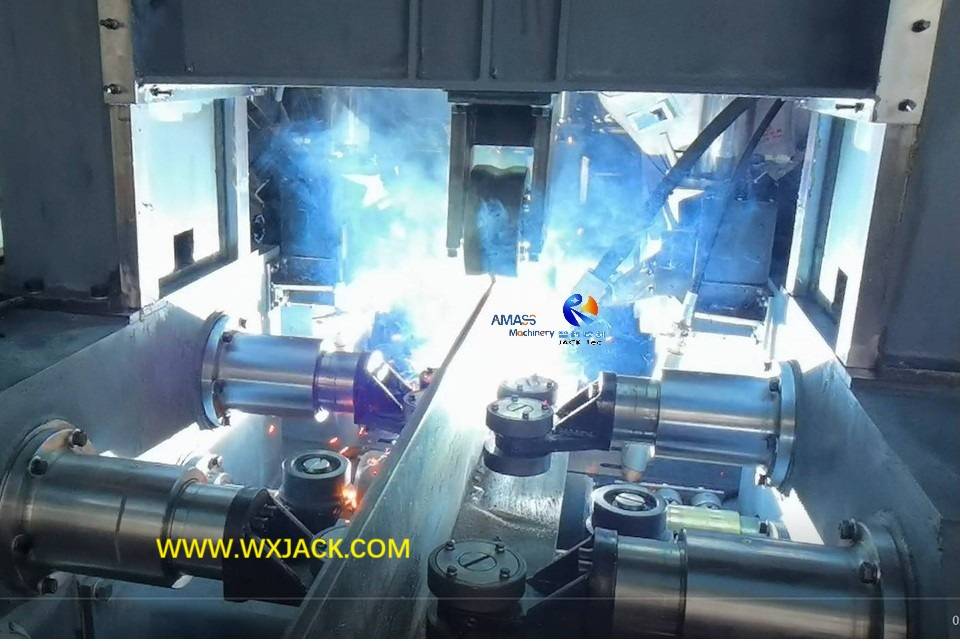

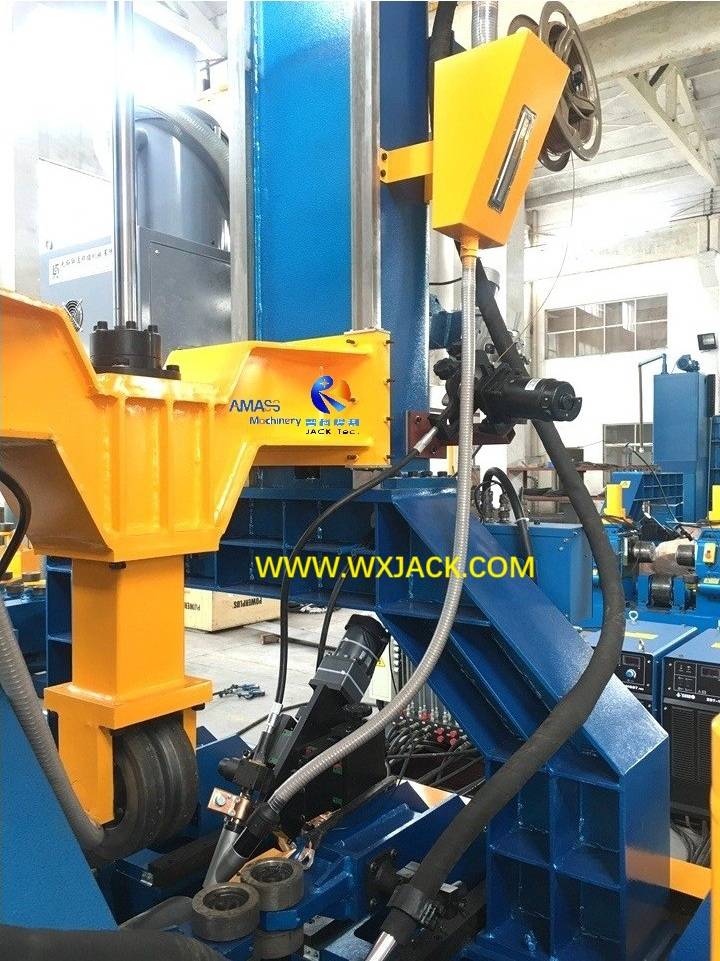

Mecanismo preciso de soldadura de ajuste y táctica en la máquina Wuxi Jack: ( Fig.4 )

b) Estructura: en un conjunto de haz de haz H, hay ocho piezas de rodillos para la auto alineación web en su parte superior, y cuatro piezas de rodillos para la auto alineación de la brida en su parte inferior;

c) Unidad de control: las acciones de estos rodillos de alineación se controlan con PLC sin intervención humana, haciendo que el ensamblaje preciso de la web y la brida;

3) Ajuste fino con rolleros excéntricos de la unidad de auto alineación en la máquina de ensamblaje del haz H:

a) Garantía de precisión: para ser capaz de gestionar aún más en un ensamblaje preciso a su mejor grado, en esta máquina, todos los rodillos de alineación para la alineación web y de brida son todos tipo excéntrico;

b) Rolleros excéntricos: las ocho más mencionadas más mencionadas, los rodillos excéntricos marcados en el cuadrado de color rojo son para realizar la alineación web de la máquina, y marcados en color amarillo son para la alineación de bridas:

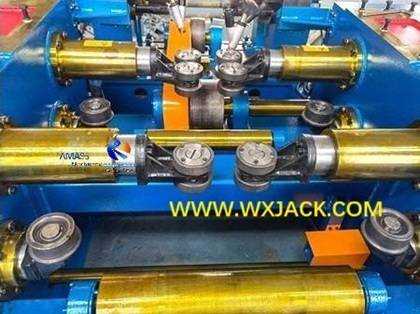

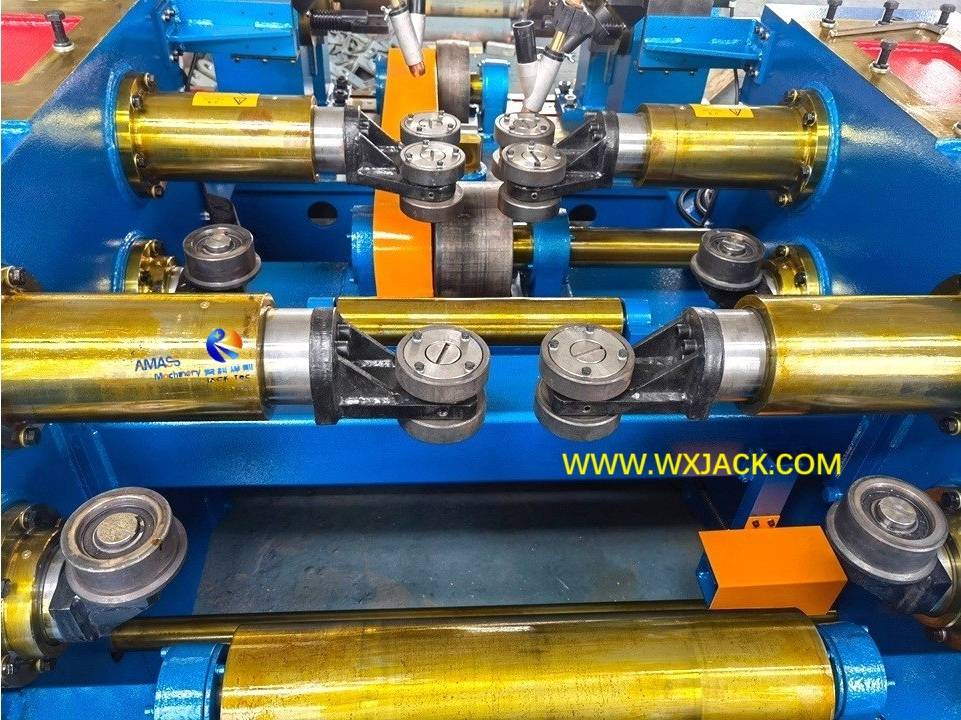

Rolleros excéntricos en una unidad de ajuste precisa: ( Fig.5 )

b) A través de la ranura: como se puede observar en la foto anterior, hay una ranura a través de la superficie de cada rodillo de alineación;

c) Ajuste fino para el ensamblaje del haz H: con una herramienta adecuada (como el controlador de pernos), los rodillos de alineación pueden tener otro trazo horizontal ajustable de 2 mm para adquirir el mejor grado preciso de ensamblaje final. Este diseño hace del equipo una máquina de precisión verdaderamente alta para el ensamblaje del haz H;

4) Alineación del terminal web y brida en la máquina de ensamblaje del haz H:

Otra medida tomada para garantizar el ensamblaje exacto en este equipo es la unidad de alineación de terminales de brida y web:

Alineación web y brida: ( Fig. 6 )

a) Riesgo oculto: imagine que la web y la brida se envían a la máquina y se colocan sobre su transportador para su ensamblaje. Y suponga que los terminales de web y brida no están alineados ... es un problema fácil de suceder, porque la web y la brida son dos piezas de piezas individuales;

b) Acción sobre alineación de la web y brida: aquí se usa una unidad de alineación terminal para resolver este problema en la máquina. En el momento en que la web y la brida se envían a su lugar apropiado en la máquina, se erigirá un guardabarros de accionamiento de cilindros (marcado en cuadrado amarillo en la imagen de arriba), deteniendo los terminales de la web y la brida, y haciéndolos alineados. Este mecanismo hace otra contribución a la máquina;

c) Operación: esta unidad se opera con el interruptor de palanca correspondiente en el colgante de operación:

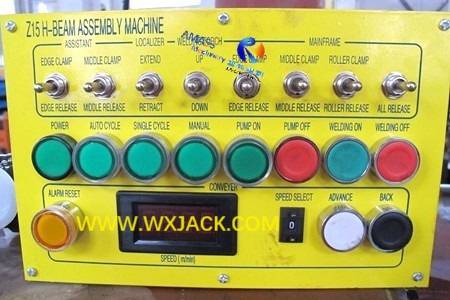

Panel de operación de Wuxi Jack H Máquina de ensamblaje del haz: ( Fig.7 )

4. Parámetros técnicos de la máquina de ensamblaje del haz de alta precisión Z15 ~ Z20:
