Z18 Alineación manual H máquina de ensamblaje de haz con soldadura por tachuelas manuales

1. Característica del ensamblaje del haz Z18 I H y la máquina de soldadura de tachuela:

1) Z18 Manual de alineación manual soldadura de táctica H La máquina de ensamblaje del haz es un producto hermano del modelo Z15 anterior;

2) En esta sección del producto, discutiremos más sobre el cuerpo de la máquina y los componentes en detalle:

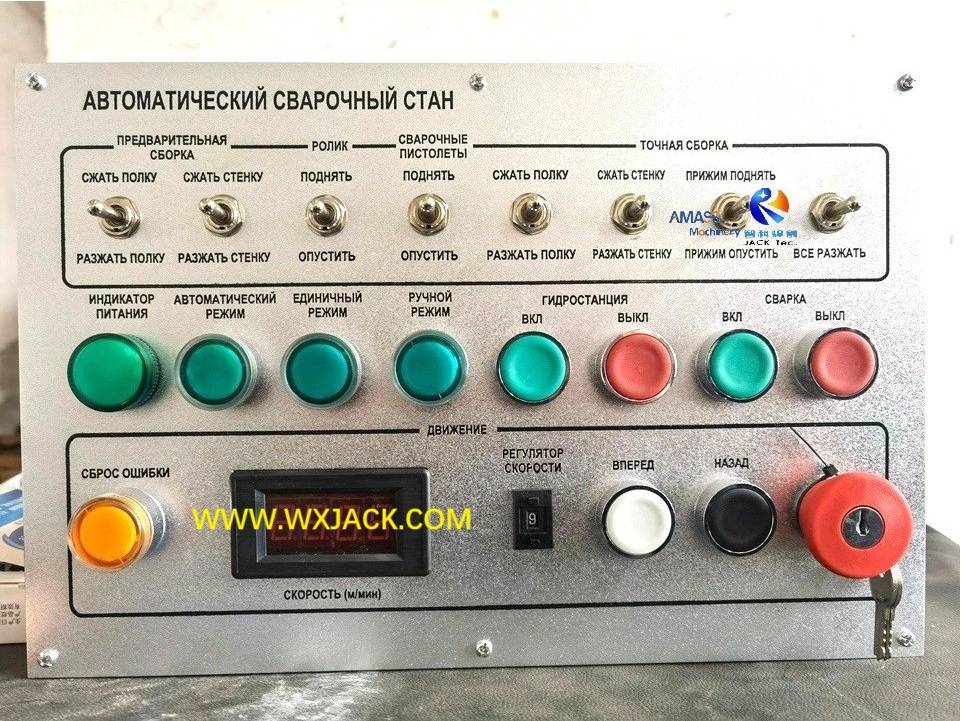

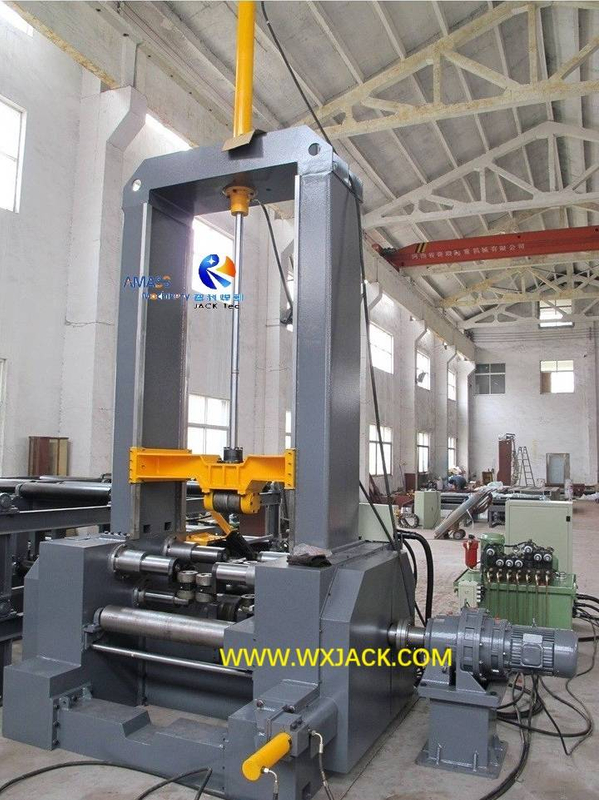

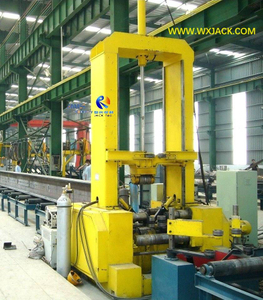

Terminado Haz H de haz de h Vidón de la máquina: ( Fig.1 )

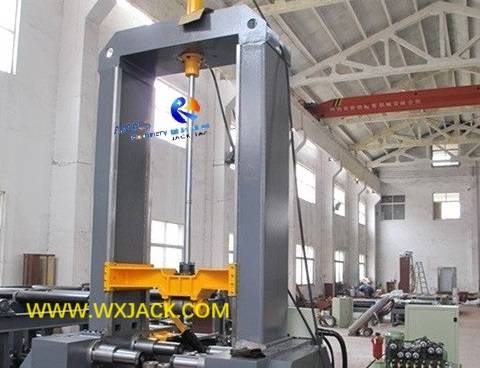

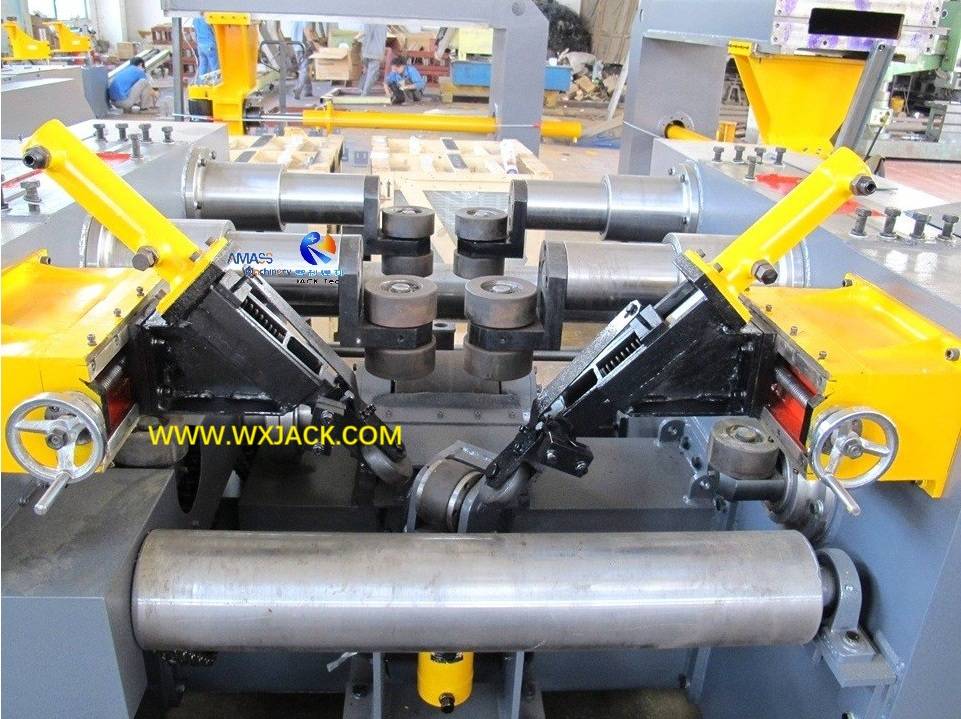

2. Top Gantry of Z Series IH Máquina de ensamblaje del haz:  ( Fig.2 )

1) Sub conjunto de pórtico superior en la máquina de ensamblaje del haz H:

Como se puede ver desde el boceto arriba, el pórtico superior es un marco de forma U inversa, instalado en el lecho de la máquina del conjunto de haz H hidráulico H hidráulico y máquina de soldadura de tachuela;

2) Estructura: todo el conjunto de pórtico superior es de estructura de soldadura y se ensambla en forma de tal manera a prueba de errores: en su haz superior hay un orificio cuadrado para recibir un espiga y así formar una junta;

3) Aseguramiento de la precisión de ensamblaje: para garantizar completamente la alineación precisa en la máquina, hay cuatro piezas de guías precisas que se ajustan en los lados izquierdo y derecho de la superficie interna de las dos columnas (marcadas en el cuadrado rojo en la imagen de arriba), asegurándose de un movimiento de prensado hacia abajo, estable y preciso de la unidad de presión hacia abajo en la máquina (marcada en el cuadrado verde en la imagen de arriba);;

4) Beneficio: Tal diseño de pórtico superior es el mismo tanto para la máquina automática ( ₂ soldadura de táctea, como para la brida web) como para la máquina de modo de trabajo manual con soldadura por tachuela.

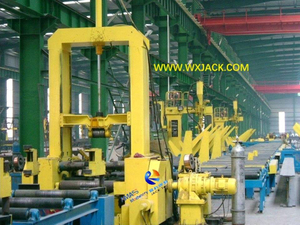

3.  Unidad de presión hacia abajo en la máquina de ensamblaje del haz H :  ( Fig.3 )

1) Uso: en funcionamiento de esta máquina de la serie Z, esta unidad sirve como función de posicionamiento y mantenimiento para el proceso de ensamblaje;

2) Posición ensamblada: se ajusta al interno del pórtico superior y viaja a lo largo de las cuatro piezas de guías precisas mencionadas anteriormente:

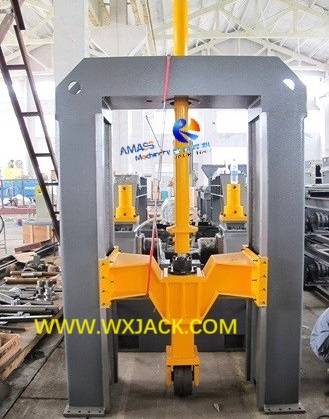

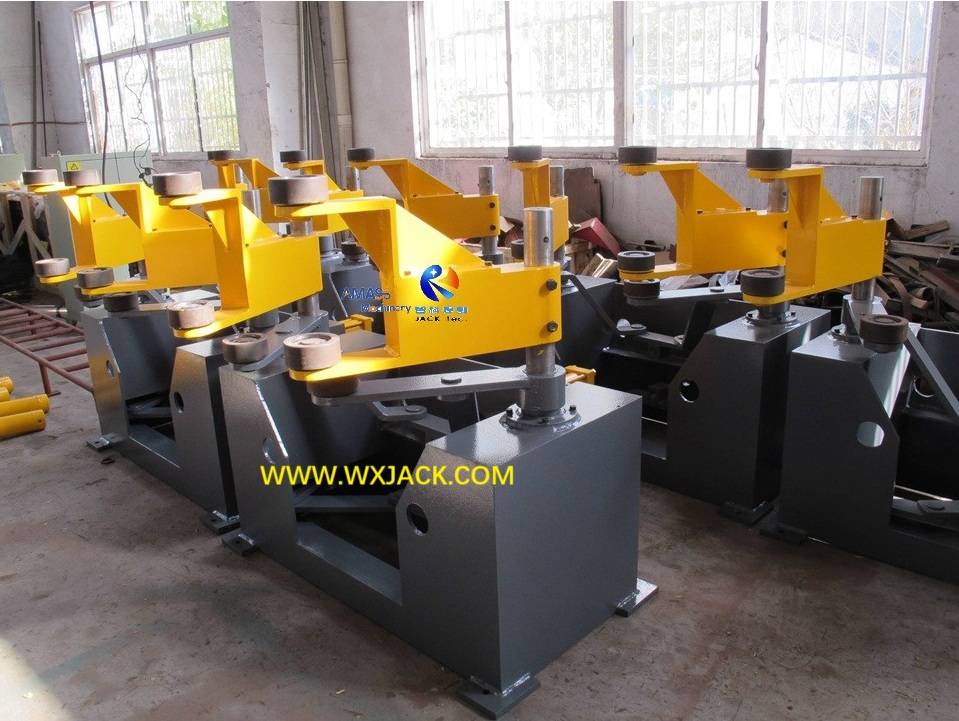

Unidad de presión hacia abajo de la máquina Wuxi Jack: ( Fig.4 )

3) Los componentes principales de la unidad de presión hacia abajo en la máquina incluyen el haz de elevación, el rodillo de presión hacia abajo y el cilindro de aceite de presión hacia abajo (ver imagen de arriba);

4) Características: Hay un círculo de ranura en el medio del rodillo de presión hacia abajo, para recortar perfectamente el borde de la red de haz H, durante la operación de esta máquina de modelos Z15/ Z18/ Z20 con soldadura de puntada (ver imagen a continuación)::

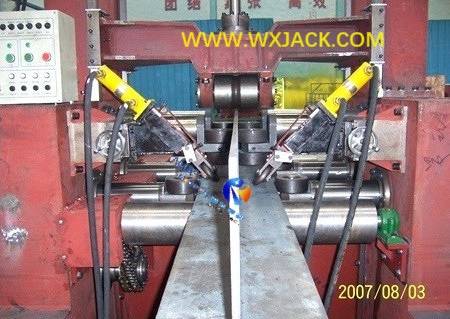

T Vigile/ H Viga Ajuste en Wuxi Jack Hi Máquina de ensamblaje de viga: ( Fig.5 )

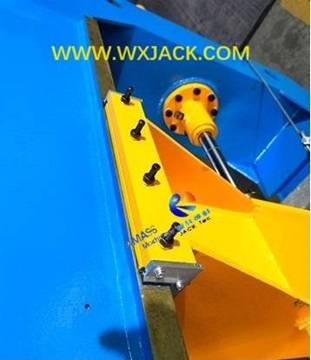

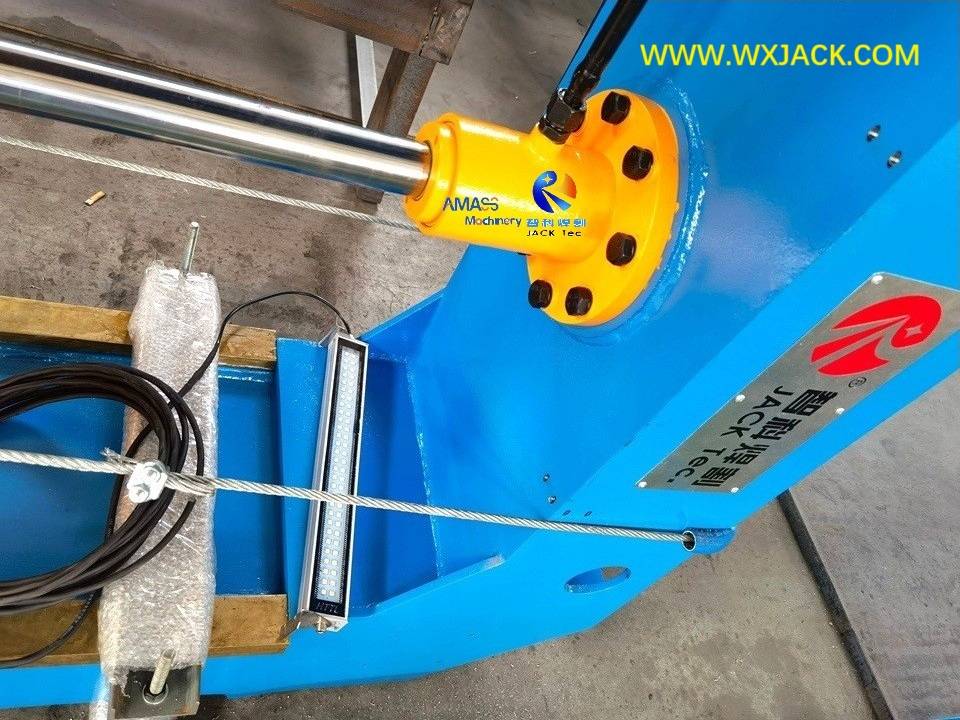

5)   Zoom local de la sección de conexión de la unidad de presión hacia abajo sobre las guías de la máquina de ensamblaje del haz H:   ( Fig.6 )

a) Hay un ajuste de la rebanada de cobre entre la unidad de presión hacia abajo y la guía, que sirve como cojín para el movimiento vertical de la unidad de presión hacia abajo, durante el período de trabajo de la máquina. (El cobre tiene un buen rendimiento contra la abrasión);

b) Las piezas de cuatro pernos se usan para ajustar el espacio libre entre la unidad de presión hacia abajo y la guía, para un mejor ajuste en la máquina;

6) Como resumen, con años de práctica de aplicación y mejora continua, estructura y compensación de estos modelos Z15/ Z18/ Z20 HAJO MÁQUINA DE ENSAMBLAJE DE VIDA con soldadura por tachuela crece cada vez más racional;

7) El pórtico superior y la unidad de presión hacia abajo son 'Secciones superiores ' de la máquina. En la siguiente sección de la máquina de modelo manual Z20 exploraremos 'Secciones inferiores ' de la máquina: sistema de lecho y biela;

8) Notas complementarias para la serie Z Manual de alineación Manual de soldadura de táctica H Máquina de ensamblaje del haz:

a) Para el ensamblaje automático y el ensamblaje manual en la máquina, verifique la sección del producto de la ' máquina de auto alineación Z20 con soldadura por tachuelas manuales ' y ' Z15 Máquina de alineación manual con soldadura automática de tachuelas ';

b) Para ₂ la soldadura por tachuela CO en la máquina, verifique la sección del producto de la ' máquina de auto alineación Z18 con soldadura automática de tachuelas '.

4. Parámetros técnicos de la máquina de ensamblaje del haz de tachuelas de alineación manual z18 :
