Modelo estándar Soldadura semiautomática de alta velocidad H Línea de producción de haz

1. Esquema en HB1500 Soldadura semiautomática H Línea de producción del haz:

1) Equipo principal:

Equipo de núcleo: la primera foto adjunta se refleja en la máquina de producción de haz H de tres núcleo que compone la línea HB1500 para la producción semiautomática del haz H:

a) la máquina de ensamblaje del haz Z15 H;

b) la máquina de soldadura de pórtico de haz LHA H;

c) la máquina de alisado del haz H HYJ-40 HECHAL;

2) Uso de la línea HB1500 para soldadura de la  producción semiautomática  del haz H :

a) Esta es una solución rentable para clientes de estructura de acero, en el aspecto de hacer haz H soldado de tamaño pequeño y mediano: ( Fig.1 )

b) Características: esta máquina de producción de haz H semiautomática tiene una inversión relativa más baja en comparación con la línea totalmente automática para la producción de haz H;

3) Característica de la línea de producción de haz H-exautomática:

a) La línea automática es una línea de corriente interna que conecta todas las estaciones de trabajo de la máquina de producción de haz H, mediante el equipo de volteo de estructura de acero y la rejilla. La pieza de trabajo fluye en esta línea sin intervención externa;

B) Comparativamente, la máquina de producción de haz H en una línea semiautomática son puntos individuales. El movimiento de la pieza de trabajo entre estas máquinas herramientas y equipos es mediante utilidades exteriores, como viajar con grúa.

2. Análisis financiero sobre la rentabilidad de la línea de producción de haz de soldadura semiautomática:

Hay tres aspectos de reducción de costos en línea semiautomática, en comparación con la línea completamente automática:

1) Desmontaje del equipo de volteo de la estructura de acero:

Uno está eliminando el equipo de volteo de estructura de acero aplicado en una línea de producción de haz H utomático :  ( Fig.2 )

2) H máquina de soldadura de pórtico de haz h:

a) Basado en la estructura de su cuadro de la máquina, esta máquina para la soldadura de arco sumergido de haz H tiene tres opciones de:

1) Estructura en movimiento de la columna de la serie LHC;

2) Serie LHT Estructura abierta T Marco;

3) Estructura móvil de pórtico  de la serie LHA

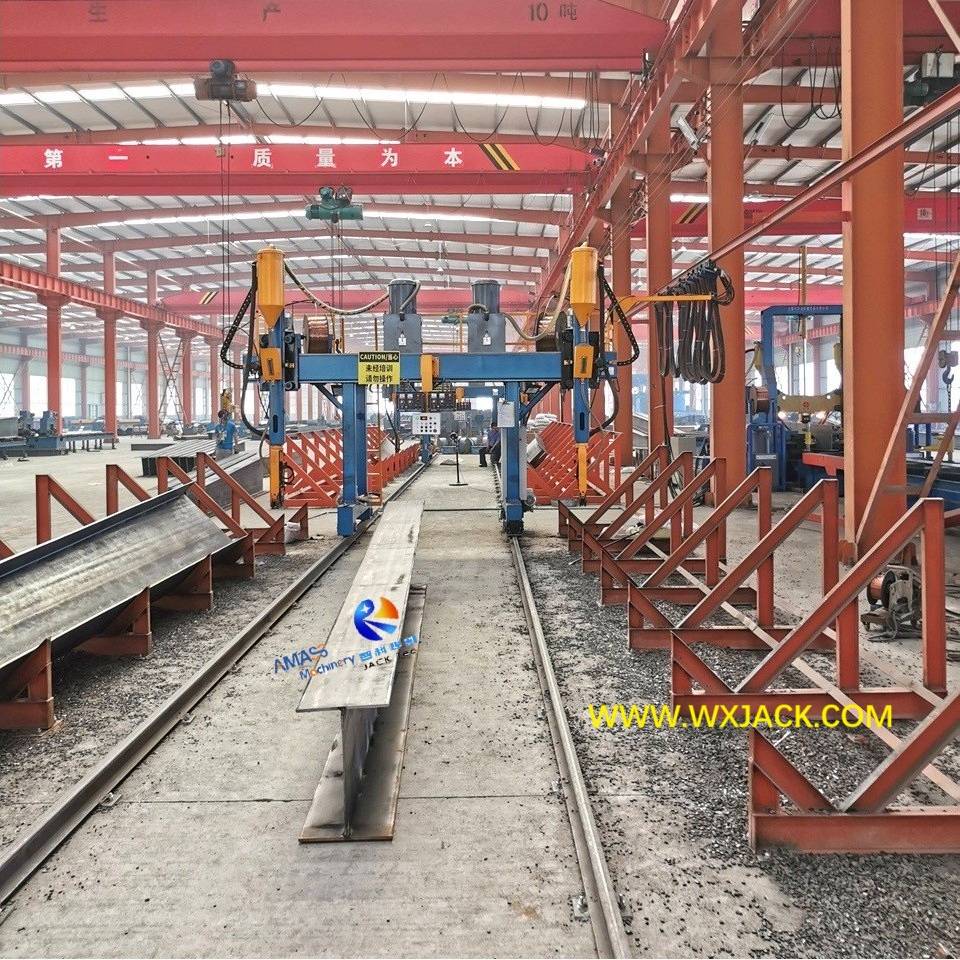

Bocetos de diseño en 3 tipos principales de  máquina de soldadura de pórtico de haz H:  ( Fig.3 )

b) de los cuales el único modelo aplicable para la línea automática de producción de haz H es LHC;

c) Para la línea de producción de haz H semi automático:

Las series LHT y LHA son aplicables, porque:

1) Todos estos están determinados por la condición de coincidencia entre la tecnología de proceso en la línea automática de producción del haz H, y la estructura de la máquina de soldadura de pórtico de haz H;

 2) La otra razón se debe a la velocidad relativa de soldadura inferior de la soldadura de sierra de haz H, que es de alrededor de 200 ~ 1200 mm/min.), En comparación con la velocidad de alisado de la máquina de alisado del haz H (alrededor de 9000 mm/min.). Por esta razón, en la línea típica de producción de haz de soldadura h de soldadura, necesita cuatro conjuntos de máquina modelo LHC para cumplir con 4 piezas de costura de soldadura de sierra;

 3) Comparativamente, en la línea de producción semiautomática del haz H, solo es necesario un conjunto de La cuarta foto adjunta es un conjunto de equipos de modelo LHT de trama T, que se está instalando en la instalación de Jack Wuxi; máquina de soldadura de pórtico de haz LHA o LHT H.

d) resumiendo, el presupuesto de inversión de la máquina  en la línea semiautomática del haz H es alrededor del 40% ~ 50% menos que el de la línea automática;

3) Ocupación de tierras salvada en la línea de producción semiautomática del haz H:

a) Además del presupuesto de inversión de la máquina relativa menos, otro beneficio de la línea semiautomática es, con la eliminación del equipo de volteo de la estructura de acero, incluido el carro de viaje y las unidades de volcado, se ahorra cierta área del piso de taller;

b) Solo son necesarios el área de tierra para localizar la máquina de producción de haz H de tres núcleo (ensamblaje del haz H / soldadura / enderezado);

c) En este sentido, la línea de producción de haz de H-Automática de soldadura semiautomática tiene un diseño flexible y compacto;

4) En resumen, la línea semiautomática tiene una alta índice de relación de precio de rendimiento para los clientes que realizan soldadura H haz.
