Línea de producción de haz de voladizo Use la máquina de sierra de viga LHC H

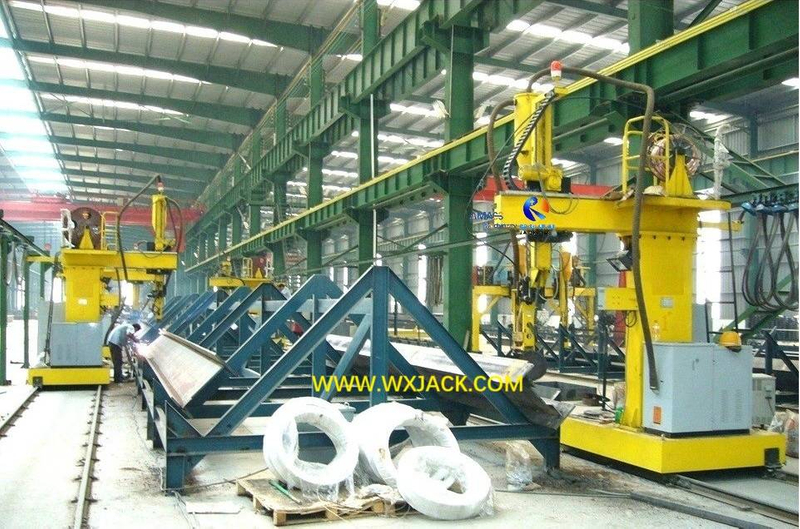

Como su nombre lo indica, el equipo de soldadura de pórtico de haz LHC I se aplica para usarse en la línea automática de producción de haz H, como puede observar en las fotos adjuntas.

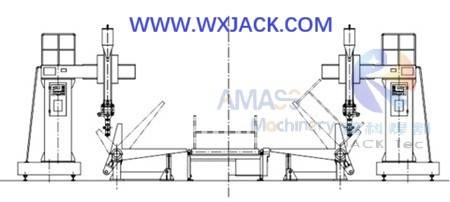

El diseño de 2 conjuntos de LHC en la línea automática de haz H: ( Fig.1 )

1. Trabajo de preparación para la instalación de la máquina de soldadura de haz de la columna H de LHC :

Como cierre de introducción en la máquina modelo LHC para la soldadura de arco sumergido de haz H, hay algunos puntos para la atención para su instalación, uso y mantenimiento (esto es cierto para el modelo de pórtico LHA ​​y la máquina del modelo de cuadro LHT T también):

1) Taller Especificación de energía eléctrica para la columna LHC I Máquina de sierra de haz:

Para mantener la sierra de buena calidad de la máquina LHC, la empresa de electricidad en el taller debe cumplir con el requisito de:

a) La fluctuación de voltaje bajo frecuencia nominal debe ser igual o menor que ± 10%;

b)  La fluctuación de frecuencia bajo voltaje nominal debe ser igual o menos de ± 2%;

2)  Máquina Fundación e instalación para la máquina de soldadura de pórtico de haz LHC H :

a)  Proporcionamos dibujo de base para el tipo de pórtico LHA, estilo LHT T y equipos de modelos de estilo de columna LHC;

b) Para este tipo de máquina de haz H saw, es muy importante la aptitud confiable y firme del riel para el movimiento del tranvía. Deben asegurarse en el piso del taller con pernos de anclaje;

3)  Puntos de verificación para la instalación de la máquina y el ensamblaje de la máquina de soldadura de arco sumergido de la columna I LHC :

A) Asegúrese de que las juntas de riel se encuentren en las tablas de revestimiento de la base de la máquina. Ajuste el nivel y la distancia entre los rieles, sin espacio libre entre las juntas:

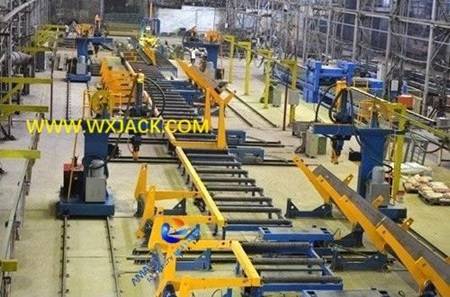

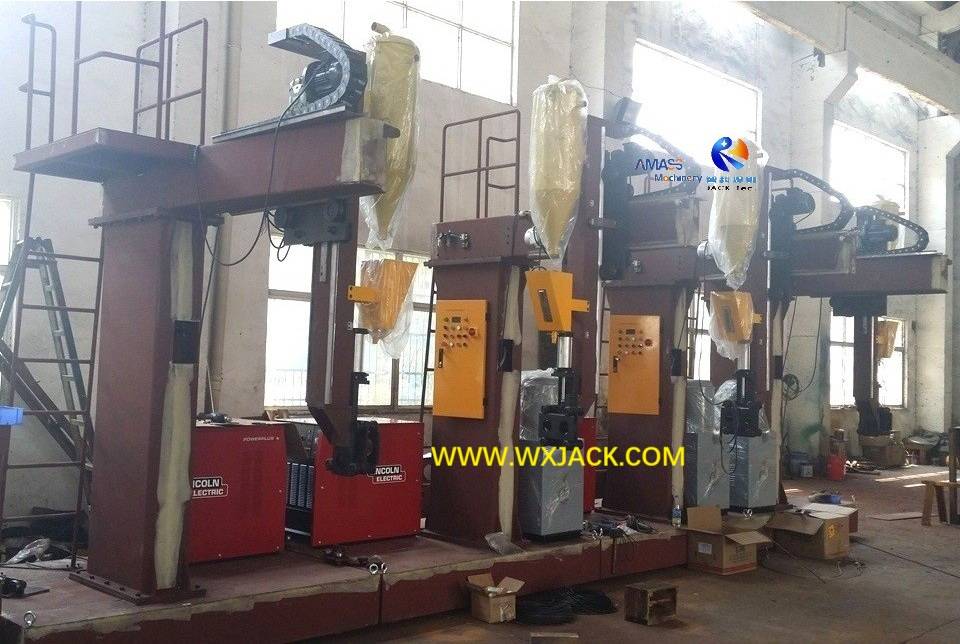

Vista superior sobre 4 conjuntos de máquinas Wuxi Jack LHC, que se despliega en la zona de sierra de la línea automática de haz H:   ( Fig.2 )

b) La nivelación del riel en la plataforma del tranvía debe mantenerse dentro de ≤0.5 mm para toda la longitud de la máquina LHC;

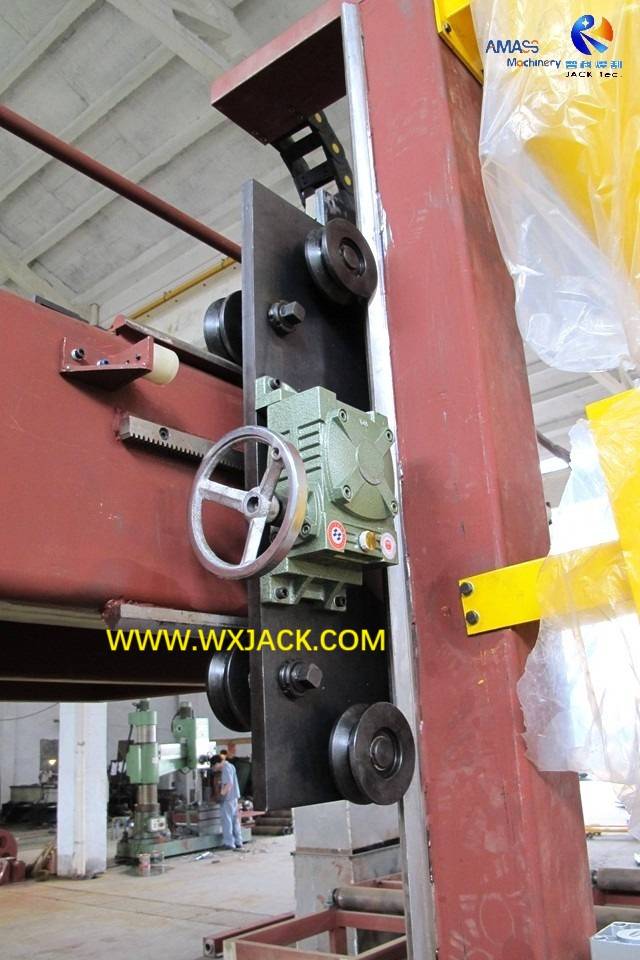

c) Ajuste el espacio libre de las juntas de riel en el carro transversal, el brazo de soldadura y el tranvía en movimiento, haciendo que el espacio libre entre los rodillos excéntricos y el riel igual y o menos de 0.3 mm, con un movimiento flexible sin bloqueo;

d) Ajuste el espacio libre entre el riel de la unidad flotante y los portaobjetos cruzados, haciéndolo flexible y sin solidez. Luego ajuste la presión de resorte en la unidad flotante a la opresión adecuada;

e) Ajuste la eliminación entre los dos pares de rodillos excéntricos y el riel en movimiento de la máquina de soldadura del haz LHC H, garantizando un movimiento flexible de carrito, sin bloqueo o rastreo.

2. Poner en funcionamiento de la máquina de soldadura de haz de columna H de LHC :

1)  Consumibles de la máquina de sierra de haz de columna LHC :

a) Para estos modelos LHC (así como modelos LHT y LHA), durante su operación diaria, hay dos tipos de consumibles de consumo de alto volumen:

       i.  Flujo de soldadura del proceso de sierra;

      II. Alambre de soldadura --- Para soldadura por arco sumergido, es un cable sólido de tamaño φ3.2 mm ～ φ5mm;

b)  Para el reemplazo de la carretilla de alambre de soldadura y el reabastecimiento de flujo de soldadura, conduzca el brazo de soldadura transversalmente a la ubicación cerca de la columna y realice el trabajo de reemplazo en la plataforma. (Esto es para mantener el equilibrio en la máquina al mejor grado):

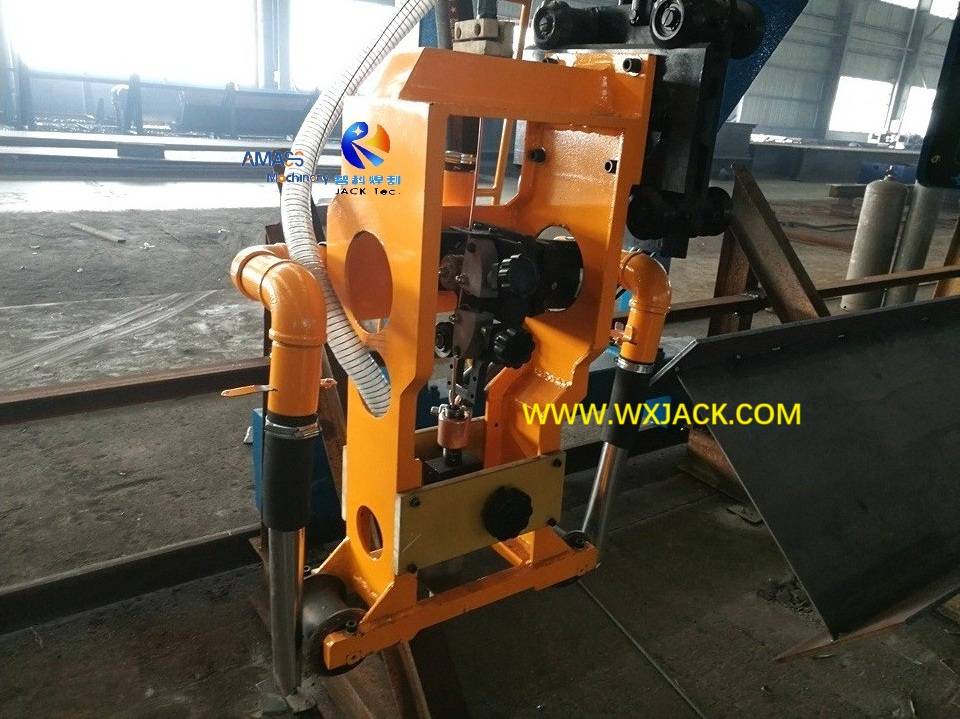

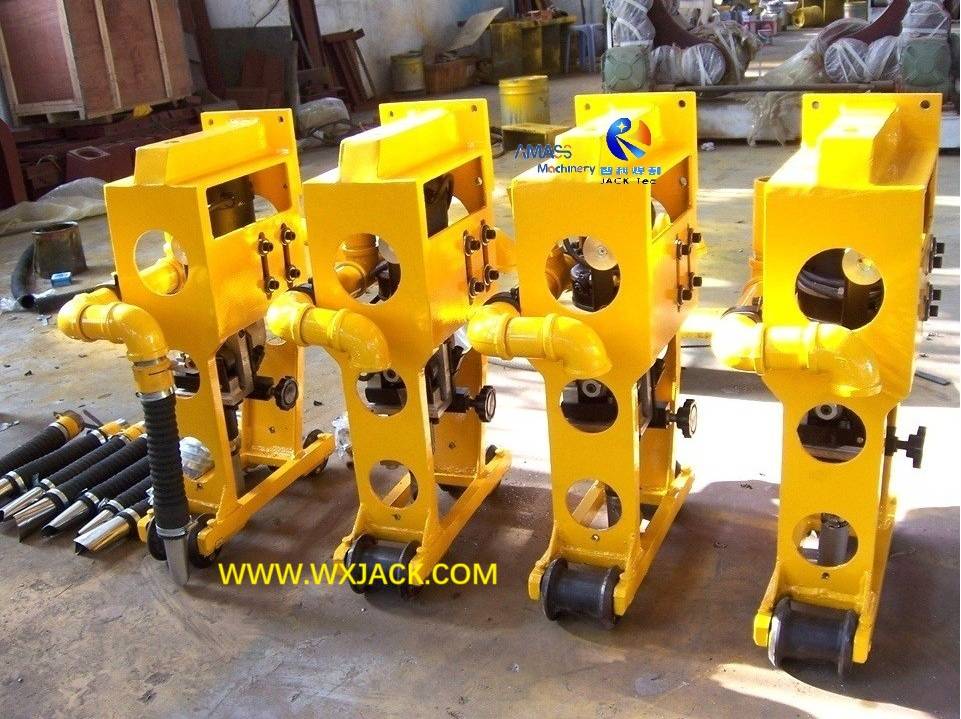

Unidades de función de soldadura en modelos LHC: ( Fig.3 )

2)  Todo lo mencionado anteriormente es muy importante para la gestión precisa de la máquina con un rendimiento estable.

3.   Parámetros técnicos de la máquina de soldadura de haz de columna H de LHC:
