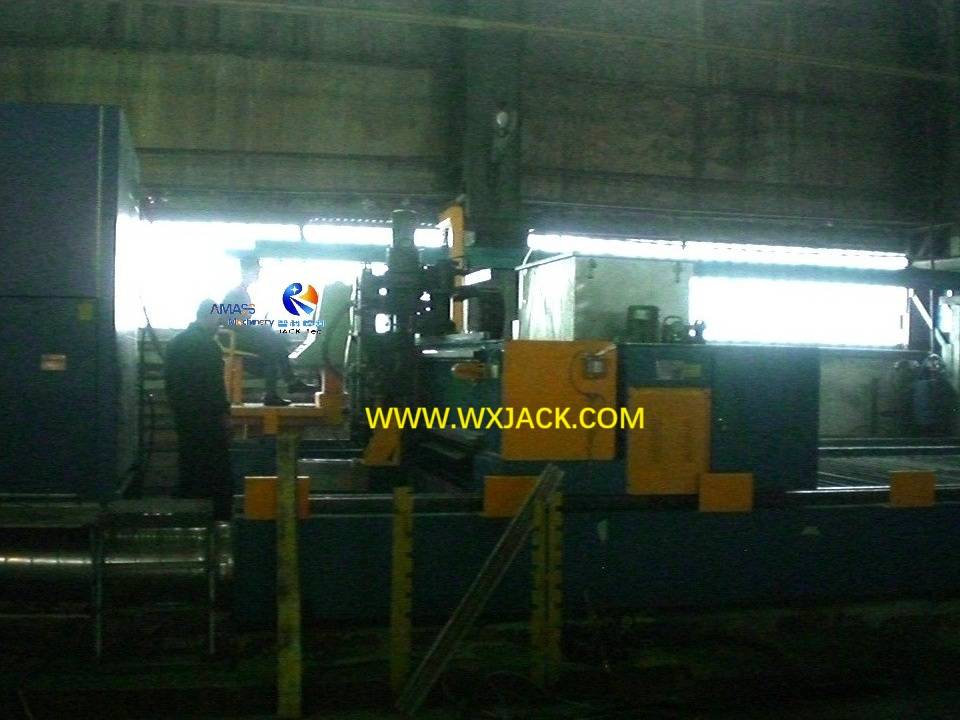

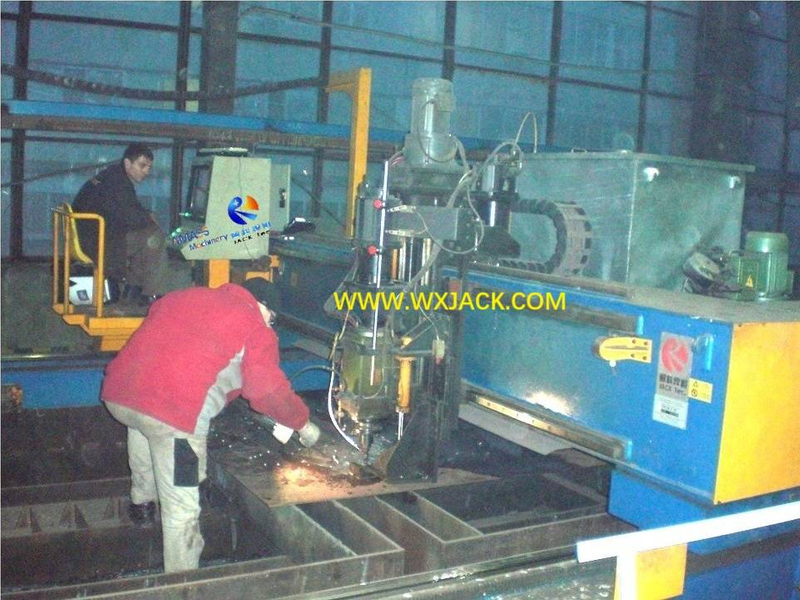

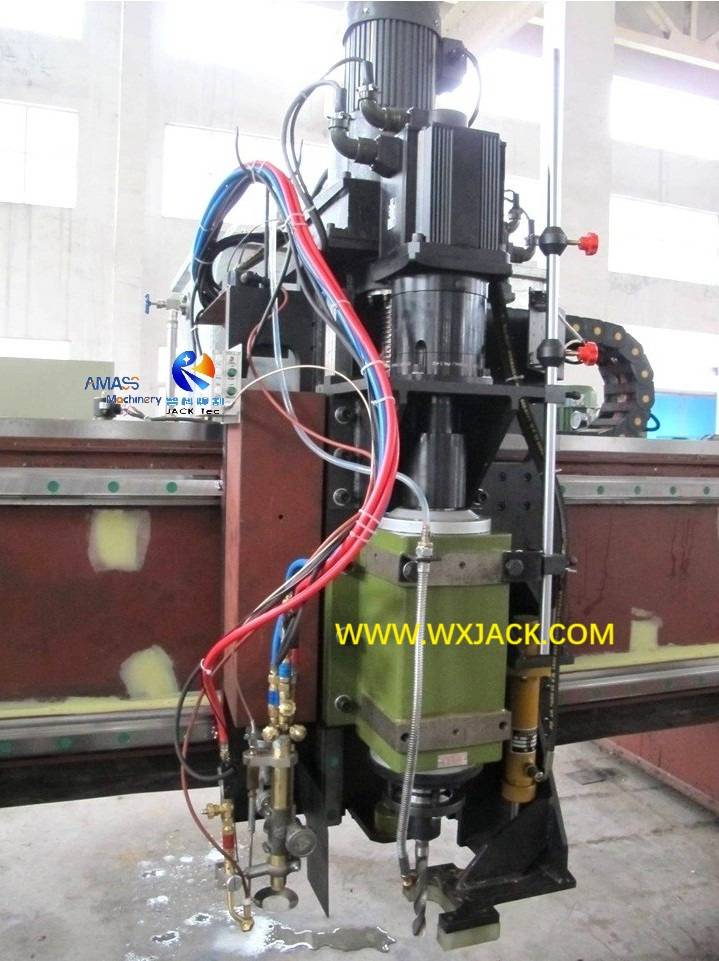

1) Funciones integradas en una máquina: esta máquina es la versión sofisticada de la máquina de corte de placas de tiras CNC . , como puede encontrar en la primera y segunda fotos, esta máquina tiene la función de corte de forma de forma de placa y perforación de punto fijo;

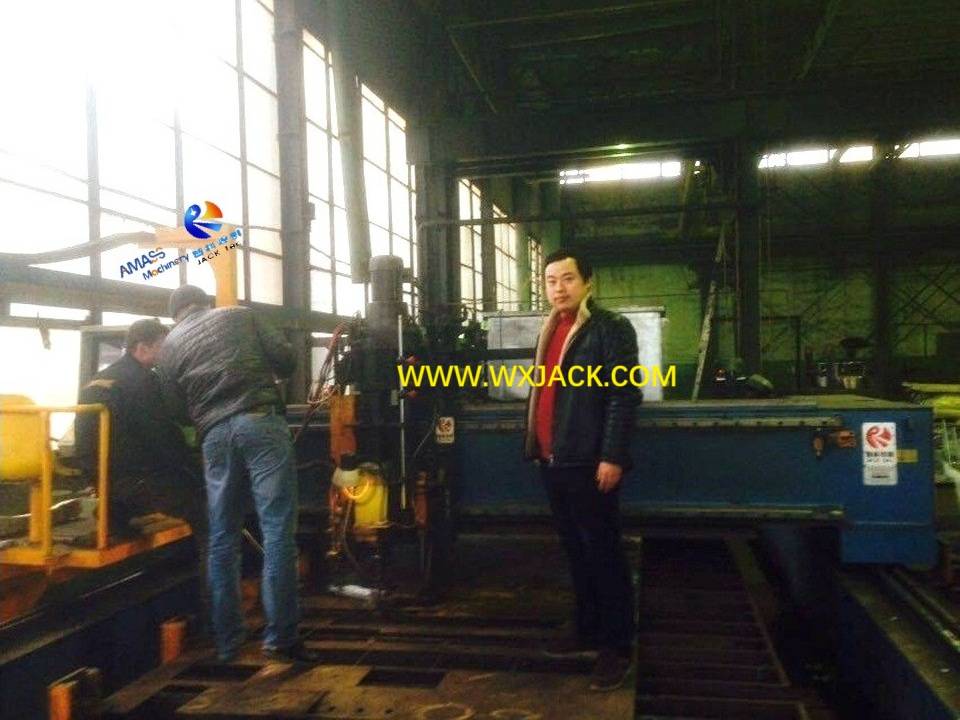

3) Naturaleza: esta máquina es producto destacado de Wuxi Jack . Hasta el año de 2023, Wuxi Jack ha exportado numerosos conjuntos de este equipo novedoso al mercado extranjero, especialmente Rusia y Europa del Este.
1) Como su nombre lo indica, esta máquina de corte y perforación de placas CNC es la combinación de la máquina de corte de plasma CNC y la máquina de perforación de placas CNC, la función integrante del corte de placas y la perforación en el principio de funcionamiento de la corte térmica y la perforación mecánica;
2) Para la función de corte de forma de placa, el producto es la síntesis de corte de llama de combustible de oxígeno y corte de plasma;
3) Funciones: en total, esta máquina de funciones integrada para el corte y perforación de control de CNC de chapa tiene la capacidad del corte de forma de oxiacetileno, el corte de forma de plasma y los agujeros de perforación mecánicos en las placas de metal,
a) contorno y tamaño deseados;
b) agujeros perforados de posición y diámetro deseados;
c) Precisión de posicionamiento en el corte de placa y perforación de ± 0.5 mm.

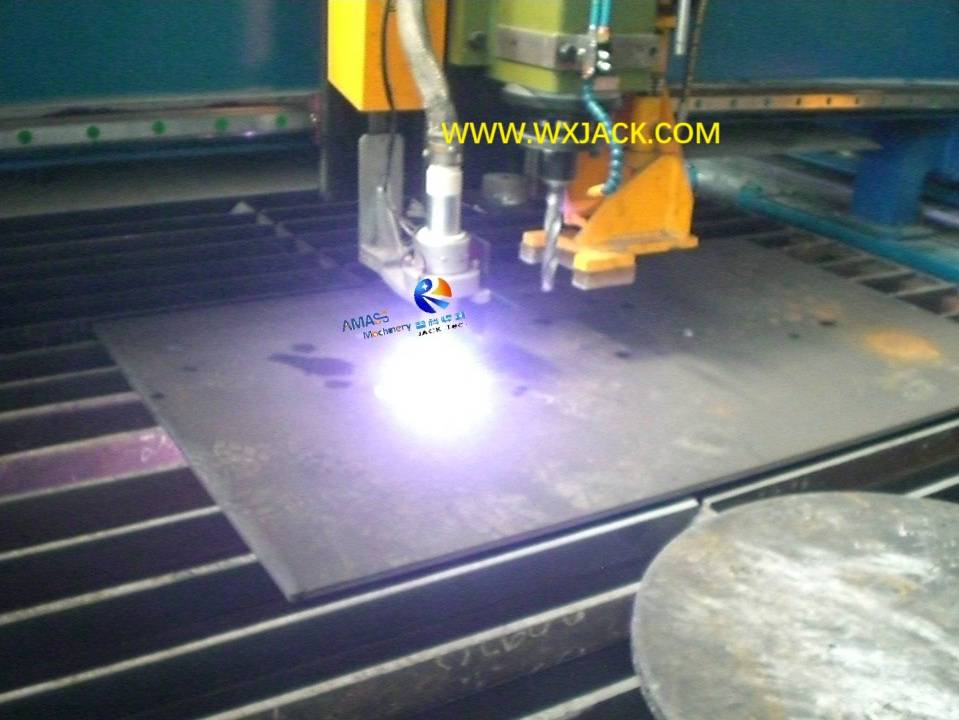

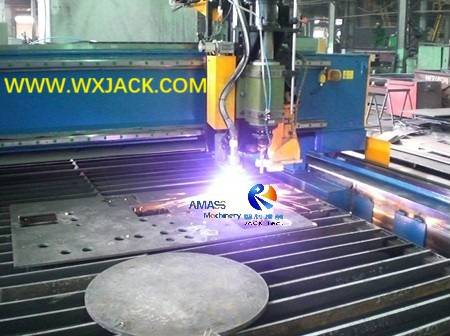

Placa de acero cortada y perforada de la pieza de trabajo de Wuxi Jack CNC Corte y perforación de placas: ( Fig.1 )
1) Verifique la imagen y el boceto adjunto. Esta máquina tiene la estructura de pórtico que se mueve a lo largo de sus rieles. La versión extendida es que hay un conjunto de sistema de enfriamiento de perforación en el lado no laborioso del rayo de pórtico:

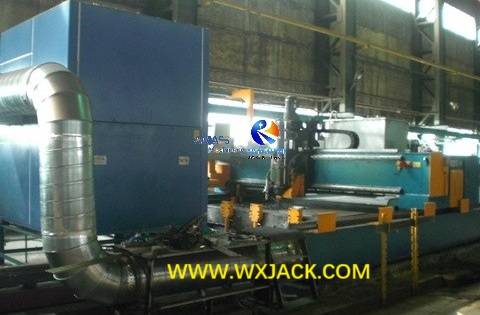

Sistema de ventilación circulante en Wuxi Jack CNC Plate Cutting and Drilling Machine: ( Fig.2 )
2) Rol: Para tener una mejor protección del medio ambiente, el sistema de ventilación del extractor de humo se coloca junto con la plataforma de trabajo de la máquina, para disipar los humos generados en el proceso de corte térmico y perforación;
a) Este sistema se utiliza para enfriar el cabezal de perforación durante el período de trabajo;
b) El sistema de tipo de pulverización se utiliza para perforar enfriamiento en el proceso de trabajo. Incluye tanques para fluido de corte de refrigerante, válvula hidráulica, bomba, sistema de pulverización, etc.;
4) La fuente de alimentación de plasma se coloca en el pórtico de esta máquina de corte de plasma CNC y se mueve junto con el pórtico durante el trabajo;
A) Para la estabilidad del proceso de corte y perforación de placas durante la operación, la pieza de trabajo (placa de metal) debe sujetarse firmemente en el proceso de corte y perforación térmica;
b) Esta función se realiza mediante abrazaderas hidráulicas que se distribuyen a lo largo de los bordes de la mesa de trabajo de la máquina, con abrazaderas mecánicas (manuales) y abrazaderas hidráulicas en cabezas de perforación;
c) Estación hidráulica (de abrazaderas hidráulicas) equipada con la máquina tiene una potencia de 5.5 kW;

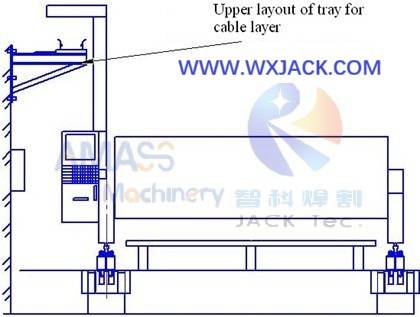

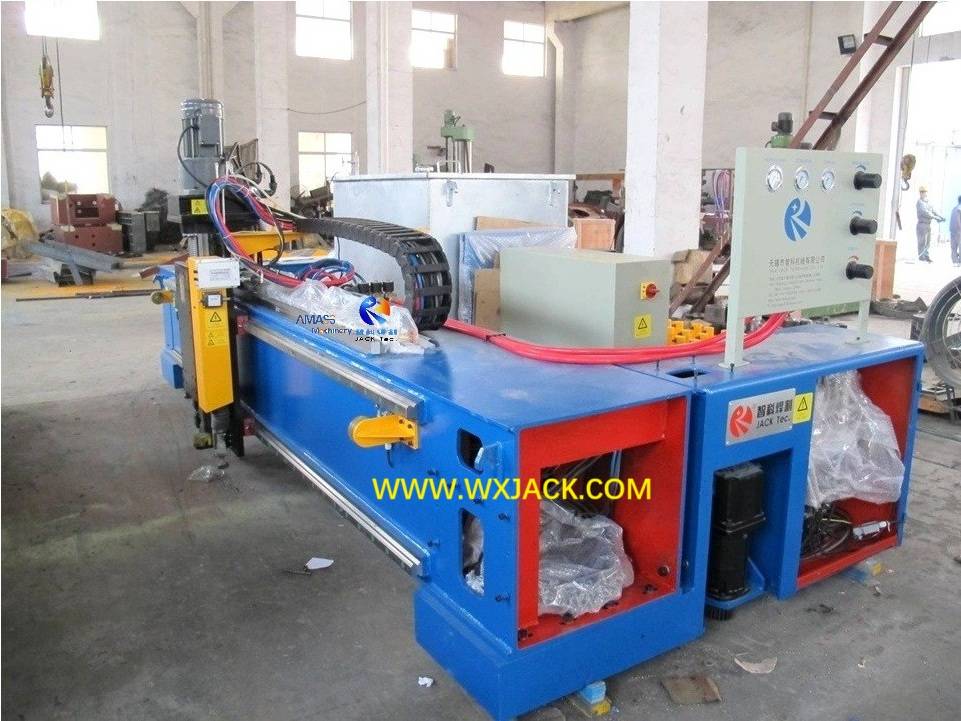

a) Vista lateral de esta máquina de corte y perforación de placas CNC, verifique a continuación: ( Fig.3 )
b) Una pieza de soporte instalado de arriba se fija en la pared del taller de la máquina, con cables/ mangueras de gas del portaobjetos de la máquina junto con el movimiento de pórtico durante el trabajo;
a) Este es el cerebro de la máquina;
b) Tiene varios idiomas de trabajo, incluidos chinos, inglés, ruso, etc. para elegir.
Máquina de corte térmica CNC de plasma de llama con función de perforación | |
Pórtico en movimiento de la ferrocarril | 3800 mm |
Max. Ancho de trabajo de trabajo | 2500 mm |
Gantry Moving Longitud del ferrocarril | 15000 mm |
Max. Longitud de la pieza de trabajo | 12000 mm |
Conducir para el movimiento de pórtico | Doble tamaño con servomotores |
Conducir para perforar y cortar cabeza | Servo |
Max. Espesor de perforación | 80 mm |
Mínimo a max. Diámetro de perforación | 10 ~ 50 mm |
Mínimo a max. Espesor de corte de llamas | 6 ~ 150 mm (especial hecho para 200 mm) |
Mínimo a max. Espesor de corte de plasma | 1 ~ 35 mm |
Precisión de posicionamiento total | ± 0.5 mm |
