La de tipo doble de transmisión de 5,000 mm en el tramo máquina de corte de plasma CNC que se muestra en la imagen adjunta tiene la capacidad de corte de plasma y de corte de llama.
1) En la máquina con funciones de corte de llama y plasma, la adición de la antorcha de corte de llamas solo aumenta ligeramente el costo de fabricación de la máquina;
2) Just Costo de la unidad mecánica del servomotor Motor en movimiento/ complejo de antorcha de corte, y los tubos de gas correspondientes en sí;
1) Mientras tanto, para agregar el corte de plasma en la máquina, un grupo más de sistema de corte de plasma significa un conjunto más de fuente de alimentación de plasma y kits de corte;
2) De esta manera, conducirá al precio de compra casi al mismo nivel que la máquina de corte de plasma CNC en plasma, especialmente para la fuente de alimentación de plasma de una mayor capacidad de corte;
3) Esto significa que la adición en un conjunto adicional de unidad de corte de plasma trae un 50% ~ 70% más alto del costo de la máquina;
3. Esta es la razón por la que, para la máquina de corte de plasma de la llama de la placa CNC , la configuración común es un conjunto de antorcha de corte de plasma junto con uno o tres conjuntos de antorcha de corte de llama, este es el caso con la máquina que se muestra en la imagen adjunta;
1) En cuanto a la instalación de la antorcha de corte de plasma en la máquina, puede ocupar un carro en movimiento por sí mismo;
2) O, más común que se ve para ser adoptado, con el propósito de ahorrar el costo de fabricación de la máquina, la antorcha de corte de plasma comparten el mismo carro con otra pieza de corte de corte de llama;
3) Verifique el carro medio que se muestra en las imágenes adjuntas de primera y segunda. La antorcha de corte de plasma se instala en el carro horizontal motorizado por medio de un retenedor, trabajando junto con otro conjunto de antorcha de corte de llama:

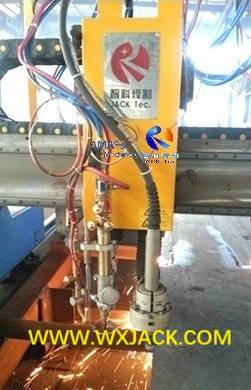

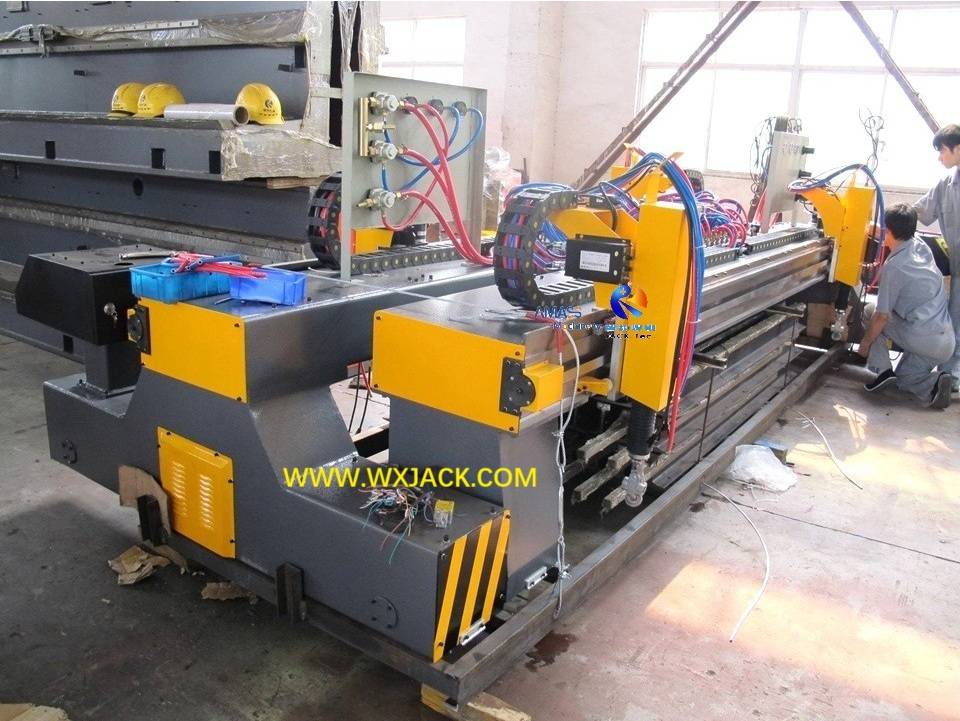

Plasma y corte de llamas Atrapaded Equipado en Wuxi Jack CNC Placa Máquina de corte de plasma de llama: ( Fig.1 )

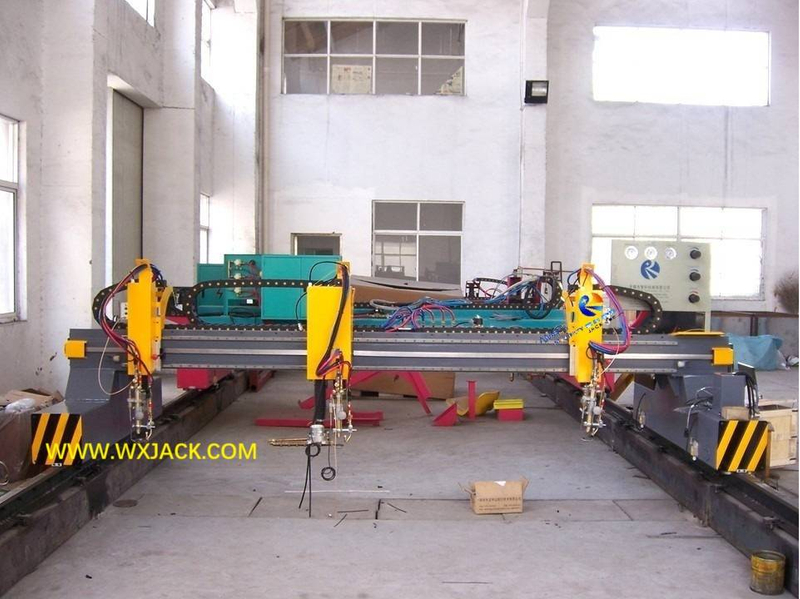

5. Capacidad de trabajo: con 3 conjuntos de carruajes de corte horizontales de movimiento de accionamiento de servomotor y, por lo tanto, tres piezas de antorchas de corte de control CNC que funcionan juntas, este conjunto de máquina de ancho de corte CNC-CG5000 5M puede cortar tres piezas de piezas de trabajo idénticas de forma especial al mismo tiempo;

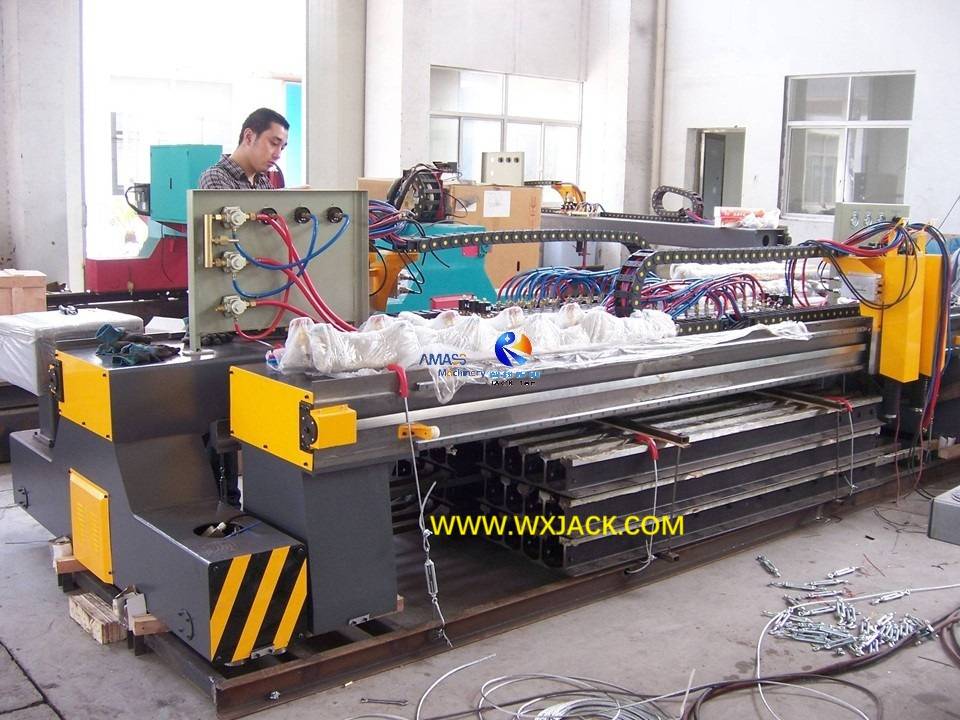

6. Aquí un complemento es la máquina de corte de plasma de placa CNC que se muestra en la primera imagen está en la etapa medio ensamblada: la fuente de alimentación CNC y de plasma no se ajustan. Verifique las imágenes terceras y cuartas adjuntas para estas dos unidades importantes en la máquina:

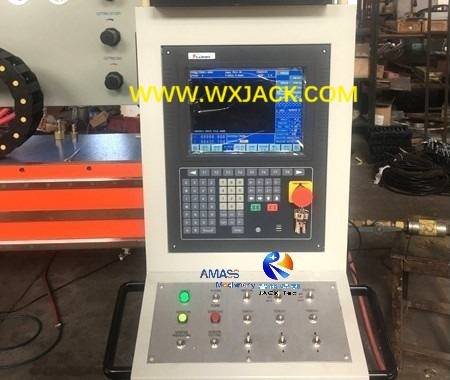

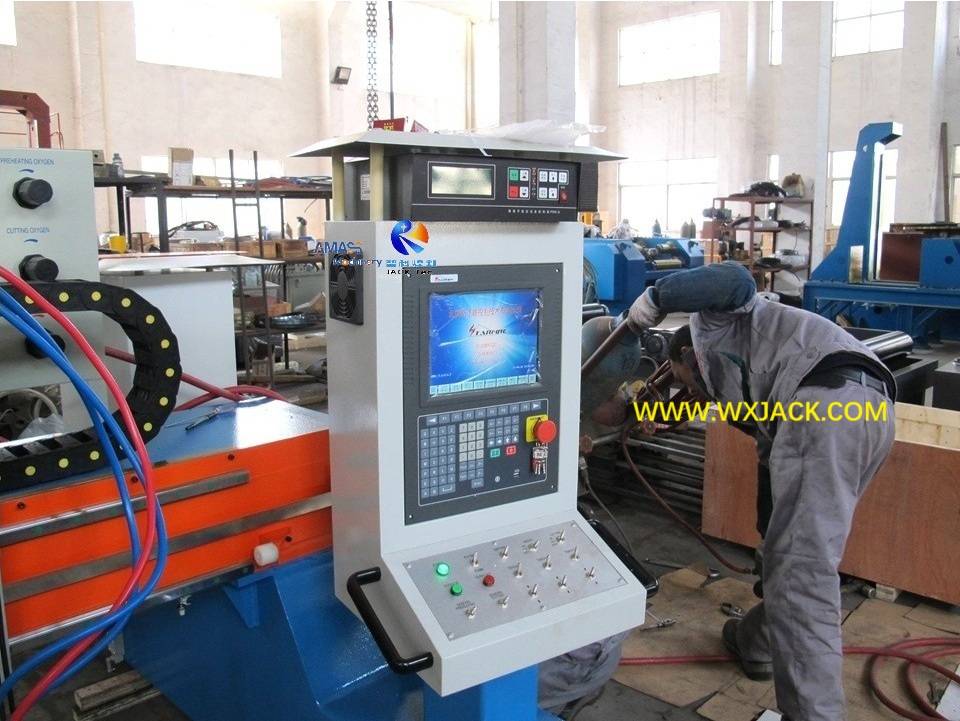

Estación de control C NC en Wuxi Jack Flame Plasma Máquina de corte de placa CNC: ( Fig.2 )

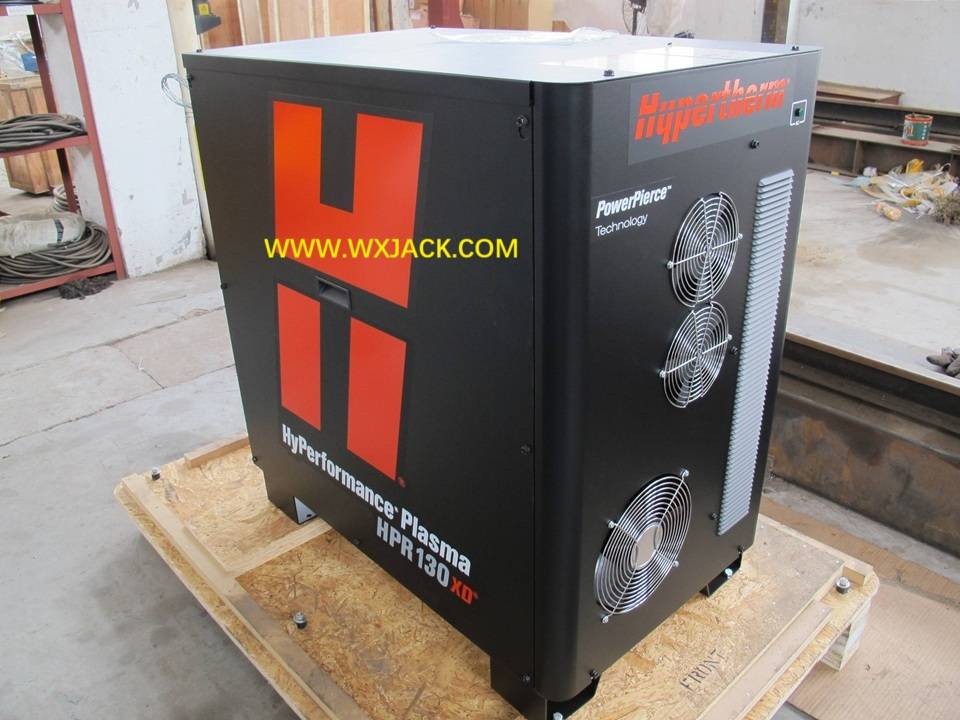

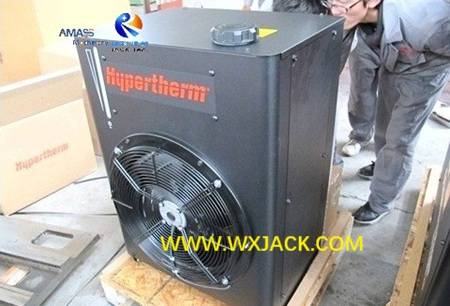

Fuente de alimentación de plasma de Hypertherm American que se trabajará junto con Wuxi Jack CNC Plasma Plating Machine: ( Fig.3 )
En la máquina, el controlador de altura de la antorcha de corte es de vital importancia para el trabajo normal y la alta entrega estándar de productos terminados, especialmente cuando las placas de acero de las piezas de trabajo que se cortan tienen superficie fluctuada;
1) Fenómeno: eso significa que en el proceso de corte de plasma de llama de corte en placa de acero, la distancia entre la punta de la antorcha de corte y la superficie de la placa de chapa siempre cambian, lo que traerá una calidad de corte inferior;
2) Control de la brecha: para tener una entrega satisfactoria de la máquina, tal brecha debe ajustarse al inicio del corte, y se debe mantener mejor a un valor constante incluso con una altura desigual de la superficie de la placa de metal de la lámina, durante todo el proceso de trabajo;
3) Problemas con la sucesión: en el momento en que la máquina de corte de plasma CNC corta la placa de metal fluctuada, y suponga que no se ensambla el controlador de altura de la antorcha, tal brecha es muy difícil de mantener a nivel constante;
4) Riesgo de calidad: durante el período de trabajo de la máquina, la brecha demasiado amplia entre la punta de la antorcha de corte y la pieza de trabajo golpeará el voltaje de arco, y la brecha demasiado estrecha hará que el corte de antorcha con placa de acero;
En la máquina, la antorcha de corte de plasma y la antorcha de corte de llamas tienen diferentes tipos de controlador de altura de la antorcha:
1) La antorcha de corte de plasma es aplicable para el controlador de altura de la antorcha de corte de voltaje de arco ;
2) La antorcha de corte de llama de combustible de oxígeno es adecuada para el controlador de altura de tipo de capacitancia ;
3) Introducción técnica detallada sobre estos dos tipos de controlador de altura de la antorcha de corte en la máquina, están involucrados en la sección del producto ' Plasma y tira de llama 4m Máquina de corte de plasma CNC '.
Máquina de cortar plasma de placa CNC de alta calidad CG5000 CG5000 | |
Corte de riel de corte | 5,000 mm |
Rango de trabajo de corte de trabajo | 80 ~ 4,200 mm |
Cortando la longitud del ferrocarril | 15,000 mm |
Max. Longitud de la pieza de trabajo | 13,000 mm |
Estilo de conducción para el movimiento de pórtico | Double Servo Drive |
Cantidad de antorchas de corte de plasma CNC | La sugerencia es 1 ~ 2 sets |
Cantidad de antorchas de corte de llama CNC | La sugerencia es 2 ~ 3 conjuntos |
Rango de grosor de corte de plasma de calidad | 0.3/ 1 mm ~ 22/25/35/ 45 mm (Depende de la fuente de alimentación de plasma específica) |
Max. Plasma cortando el grosor | 40/45/55/ 65 mm (depende de la fuente de alimentación de plasma específica) |
Rango de grosor de corte de llama de calidad | 6 ~ 150 mm (especial hecho para 200 mm) |
Rango de velocidad de corte de llama | 100 ~ 1,000 mm/min. |
Rango de velocidad de corte de plasma | 1000 ~ 3,000 mm/ min. (Inverso con grosor de corte) |
Cortar la aspereza del kerf | RA12.5 ~ 25 |
Precisión de corte | ± 0.5 mm/ 1000 mm |
Precisión de posicionamiento | ± 0.25 mm |
Precisión de posicionamiento repetitivo | ± 0.2 mm |
