Máquina de cortar plasma de la llama de la tira de una sola unidad múltiple CG4000

1. Funciones y configuraciones de la máquina de corte de placas CNC
2. Unidades de función opcional de la máquina de corte de placa CNC
3. Parámetros técnicos de la máquina de corte de placas CNC
Disponibilidad:
Cantidad:

Característica de la máquina de cortar la placa de tira CNC-CG4000 Plasma CNC:

CNC-CG4000 Single Drive Mechor Machine es como 'Swiss Army Knife ' en la familia de productos de la máquina de la serie CNC-CG:

Incorpora la función de:

1)  Máquina de corte de placa de llama de tira CNC;

2)  máquina de cortar plasma de CNC;

3)  Máquina de corte de placa de tira CNC;

en un equipo integral, que puede satisfacer la demanda de un escenario aplicado extenso.



1. Funciones y configuraciones de la máquina de corte de placas CNC:

Esta máquina modelo CNC-CG4000 puede terminar las tareas de:

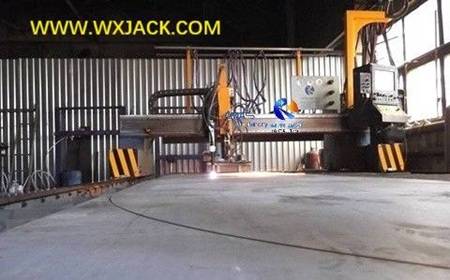

1)  Corte de forma de plasma en Wuxi Jack CNC Plasma Máquina de corte de plasma: ( Fig.1 )

Fig1 Máquina de corte de plasma CNC 25 25

a)  La capacidad de corte del grosor es denota por el cliente, y el modelo relacionado de la fuente de alimentación de plasma de la máquina se seleccionará en función de ella;

b)  En términos generales, hay uno o dos conjuntos de antorchas de corte de plasma equipadas en un conjunto de 4,000 mm de máquina con plasma, con una antorcha de corte manipulada con un conjunto de suministro de alimentación respectivamente;

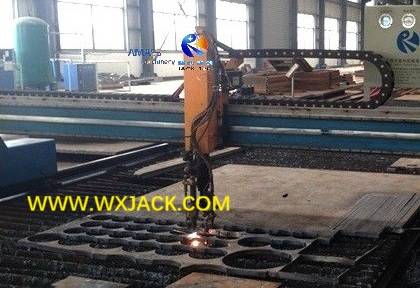

2)  Corte de forma de llama en Wuxi Jack CNC Strip Strip Flame Cutting Machine: ( Fig.2 )

Fig2 Máquina de corte de llama CNC 41

a) La configuración estándar es dos conjuntos de antorchas de corte simple de control CNC instalados en una máquina de amplio tramo de 4.000 mm. La cantidad definitiva depende de la solicitud del cliente: puede ser más de dos conjuntos o un solo conjunto;

b) Corte flexible de llama y plasma: en la máquina de cortar plasma CNC de plasma de llama, la antorcha de corte de llama CNC puede compartir el mismo carro con antorcha de corte de plasma. Lo que significa que un conjunto de carro en movimiento se puede cambiar entre el corte de la forma de la llama y el corte de forma de plasma, durante el período de funcionamiento, con ambos tipos de antorchas de corte instaladas;

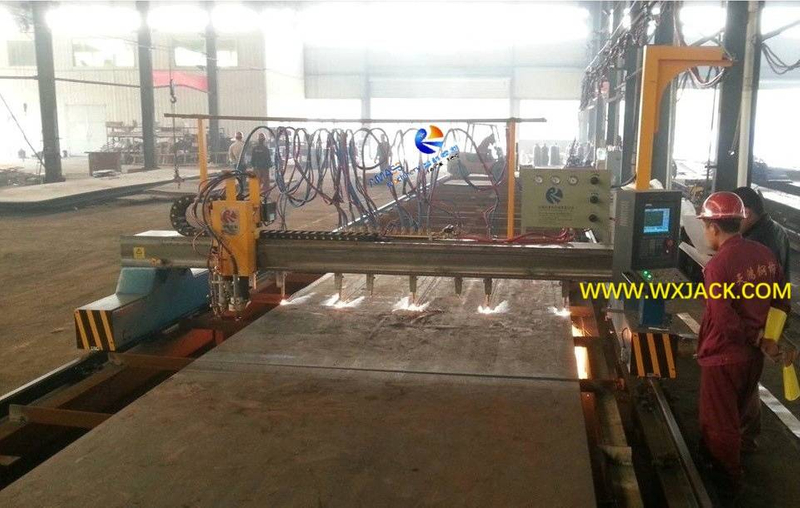

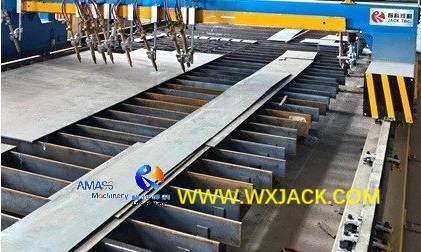

3) Corte de tira de placa en Wuxi Jack CNC Máquina de corte de placa de llama de tira: ( Fig.3 )

 Máquina de corte de tira de placa Fig3 49a

A)  La configuración estándar en un conjunto de máquina es nueve conjuntos de antorcha de corte de tiras. Su cantidad puede ser más o menos de nueve conjuntos de antorchas basadas en el requisito del cliente;

b)  El corte de placas de tiras puede cortar varias piezas de productos terminados de diferente ancho al mismo tiempo de la máquina, lo cual es muy eficiente.



2. Unidades de función opcional de la máquina de corte de placa CNC:

Hay varias unidades opcionales para elegir, lo que puede hacer que esta máquina sea más potente y tener la capacidad de ofrecer una salida de alta estándar:

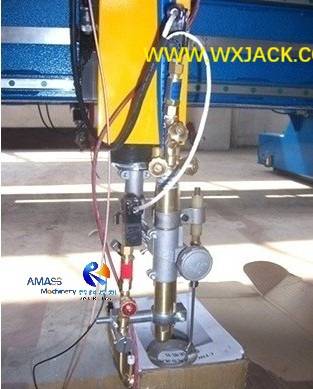

1)  Encendido automático para iniciar el corte de la llama de oxígeno:  ( Fig.4 )

Fig4 Máquina de corte de llama de combustible de oxígeno CNC 9 9

Esta unidad comienza en el proceso de corte de llama automáticamente en una máquina. Sin él, el gas de corte debe encenderse a mano;

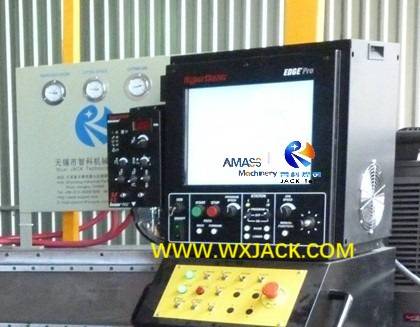

2) Controlador de altura de antorcha de tensión de  tensión de arco  para corte de plasma : ( Fig.5 )

Fig5 Máquina de corte de plasma CNC 1

Uso: esta es una unidad muy útil para la máquina de corte de plasma CNC: al cortar una pieza de placa de metal con superficie desigual (este es un problema común en las placas de acero al carbono, especialmente en gran tamaño), la distancia entre la punta de corte y la placa de acero de carbono variará todo el tiempo, lo que traerá un gran impacto negativo en la calidad de corte;

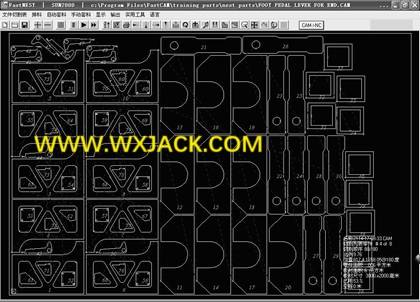

3) Software de anidación en la máquina de corte de placas CNC : ( Fig.6 )

Fig6 Máquina de corte de placa CNC 5

a) La ventaja más destacada del software de anidación es que puede diseñar y simular el diseño de las piezas de trabajo de corte en la placa de metal con anticipación, lo que puede ahorrar tiempo de programación y utilizar la placa de acero, eliminar los restos en el mayor grado;

 b) En este sentido, es muy útil para criar y mantener la calidad y la eficiencia del funcionamiento.



3. Parámetros técnicos de la máquina de corte de placas CNC:

CNC-CG4000 Máquina de corte de plasma CNC-CG4000 CNC CNC Plasma

Corte de ferrocarril

4000 mm

Mínimo a max. Ancho de la pieza de trabajo

80 ~ 3200 mm

Cortando la longitud del ferrocarril

15000 mm

Max. Longitud de la pieza de trabajo

13000 mm

Modo de conducción para el movimiento de pórtico

Servo Drive

(Para un tramo de riel de 5,000 mm y superior   debe ser una doble unidad)

Cantidad de antorchas de corte de plasma CNC

La sugerencia es 1 set

Cantidad de antorchas de corte de llama CNC

La sugerencia es 1 ~ 2 sets

Cantidad de antorchas de corte de tiras

El estándar es 9 conjuntos

Mínimo a max. Grosor de corte de plasma de calidad

0.3/ 1 mm ~ 22/25/35/ 45 mm

(Depende de la fuente de alimentación de plasma específica)

Max. Plasma cortando el grosor

40/45/55/65 mm (depende de la fuente de alimentación de plasma específica)

Mínimo a max. Grosor de corte de llama de calidad

6 ~ 150 mm (especial hecho para 200 mm)

Mínimo a max. Velocidad de corte de llamas

100 ~ 1000 mm/min.

Mínimo a max. Velocidad de corte de plasma

1000 ~ 3000 mm/ min. (Inverso con grosor de corte)
