Máquina de corte de placa de tira CNC-CG Serie CNC con llama y plasma

1. Uso y fondo de la máquina de corte de placa de tira CNC
2. Principio de trabajo de la máquina de corte de placa de tira CNC
3. Parámetros técnicos de la máquina de cortar la placa de tira CNC

Disponibilidad:
Cantidad:

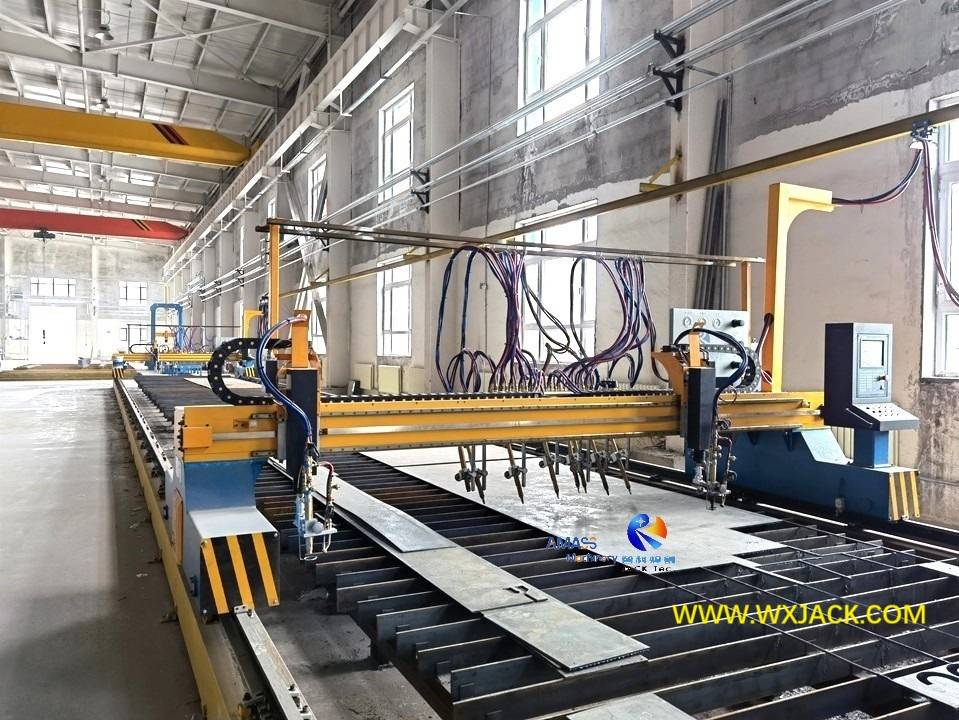

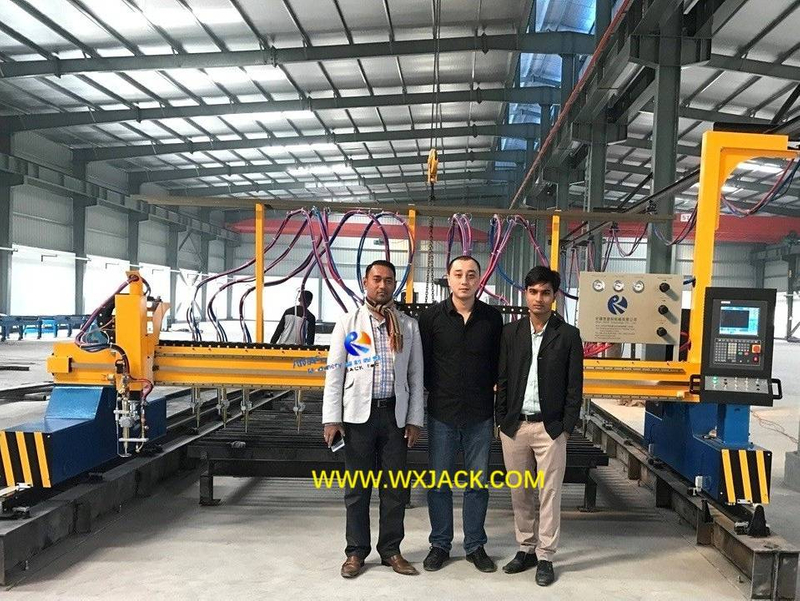

Las seis piezas adjuntas de fotos combinadas reflejan sobre la múltiple máquina de corte de placas de tiras CNC que Wuxi Jack ha entregado para los clientes en las últimas décadas. En esta sección del producto, tendremos una breve revisión sobre todo tipo de máquina de corte de placas CNC como grupo de máquinas.



A. Uso y fondo de la máquina de corte de placa de tira CNC:

1.  Función de la máquina de corte CNC:

1)  Se puede dividir en dos amplias categorías de máquina de cortar plasma CNC y máquina de cortar placa de llama CNC . Ambos dos son los equipos de operación de primera operación básicos e indispensables en la industria manufacturera, para realizar un corte de placas diversificado (a veces perforación). La máquina se puede ver en casi todos los rincones de las industrias y países;

2)  Las tareas principales que esta serie de máquina puede completar incluye:

a) corte de forma o corte de perfil, control CNC, de llama de combustible de oxígeno;

b) corte de tira, por medio de antorchas de corte de tira de llama, sin la necesidad del control CNC;

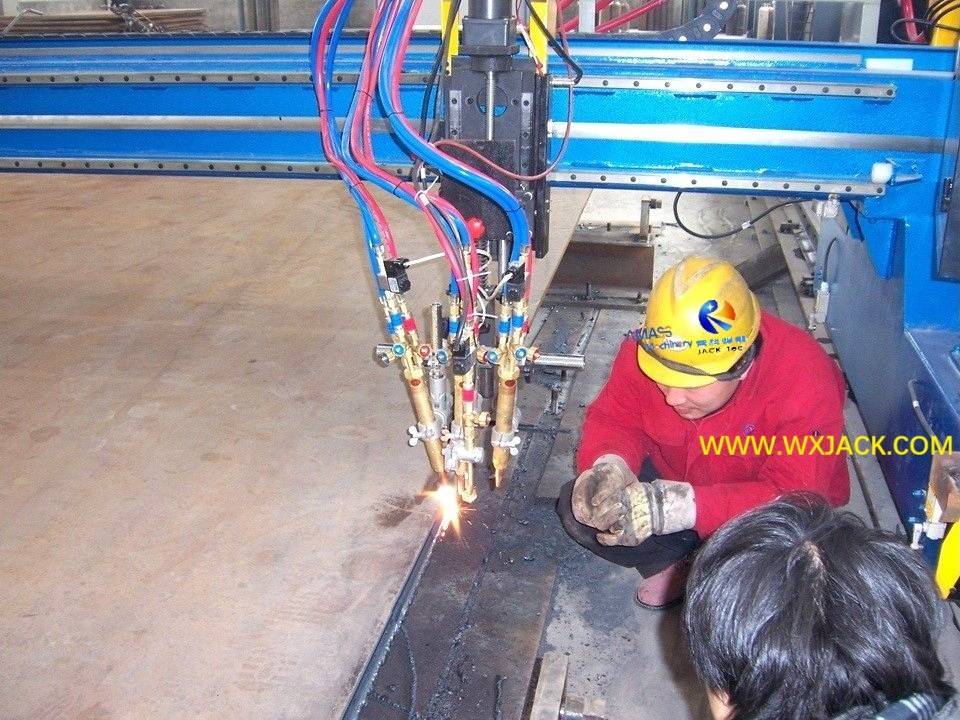

c) biselado de borde, por medio de antorchas de corte triple de llama;

d) Agujero de perforación, con Wuxi Jack con el producto con el producto CNC Cutting and Drilling Machine

 En la placa de metal de varios tipos y tamaños:

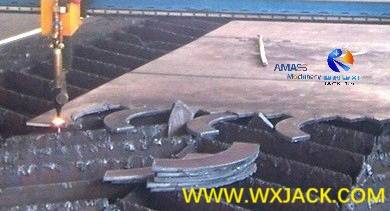

Piezas de trabajo terminadas ( corte de forma  de llama ) de Wuxi Jack CNC Máquina de corte de placa de llama: ( Fig.1  )

Fig1 Máquina de corte de llama CNC 3

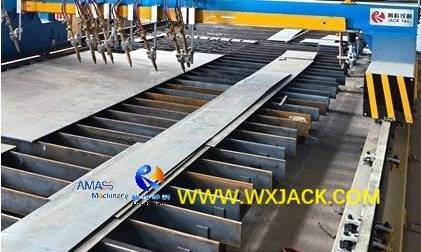

Las piezas de trabajo terminadas ( corte de tira de llama ) de la máquina de cortar la tira de placa de Jack Wuxi: ( Fig.2  )

FIG2 Máquina de corte de placa de tira 49a

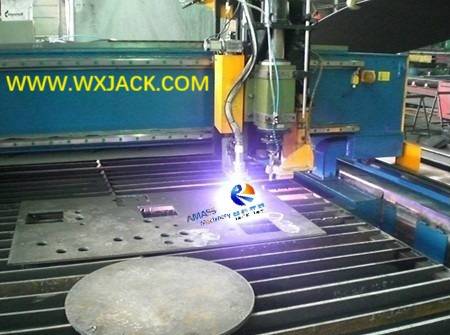

Piezas de trabajo terminadas ( corte triple de llama ) de Wuxi Jack CNC Plate Cutting and Drilling Machine: ( Fig.3  )

Fig3 Máquina de corte y perforación de CNC 1

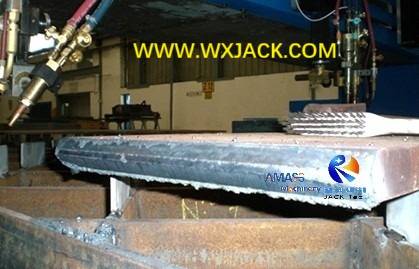

Piezas de trabajo terminadas ( perforación CNC y corte de perfil de llama ) de la máquina de corte triple de la placa de Jack Wuxi  : ( Fig.4 )

FIG4 Máquina de corte triple de llama 12



c)  Rango de tamaño extenso:  las piezas de trabajo que se cortan en la máquina van desde la especificación más pequeña de 1,500 mm de ancho por 3.000 mm de longitud, hasta el tamaño más grande de 15 m de ancho por 15 m de longitud (o incluso más largo). Entre estos, el tamaño estándar de la máquina es de 4.000 mm de ancho por 15 m de longitud, correspondiente al modelo CNC-CG4000 ;

2.  Fondo de la máquina de corte de placa de tira CNC:

1)  El corte de placas de chapa es el primer paso en toda la tecnología de proceso. Antes de la introducción de esta máquina, este paso se hizo a mano, que era de baja eficiencia, con calidad de corte inferior e inestable;

2)  Con la automatización del corte de placas de metal en la máquina, este paso se vuelve mucho más productivo, de alto estándar y de calidad consistente.



B.  Principio de trabajo de la máquina de corte de placa de tira CNC:

1.  Estructura de la máquina: tanto la máquina de corte de plasma CNC como la máquina de corte de placa de llama CNC funcionan en el camino del esqueleto mecánico equipado con un sistema de corte de oxiacetileno o fuente de alimentación de plasma, y ​​controlada con sistema CNC;

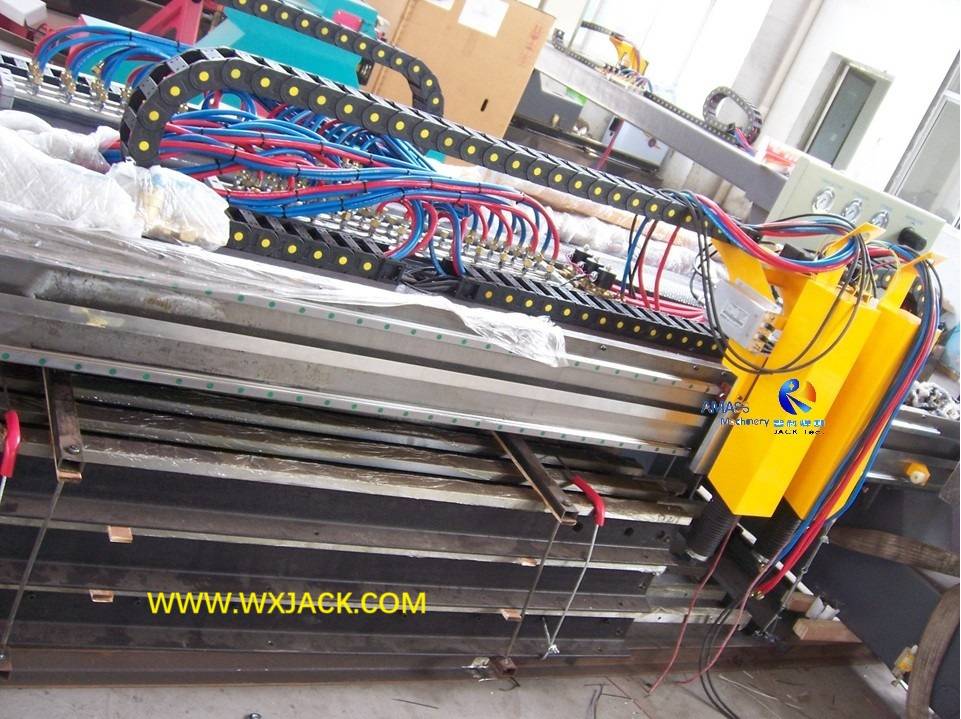

2.  El esqueleto mecánico es la mayoría en el tipo de movimiento de pórtico, que se mueve en la velocidad de corte durante el trabajo, cumpliendo con la cortación de placas a lo largo de la dirección a lo largo:

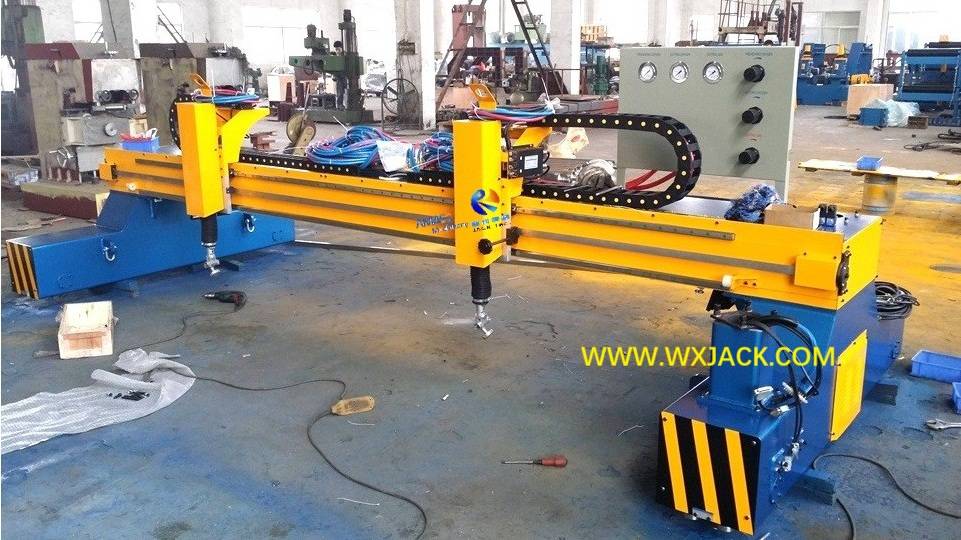

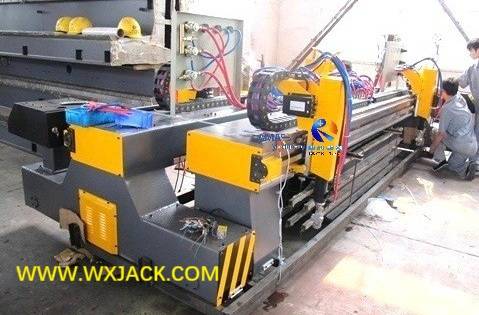

Marco de pórtico principal mecánico de Wuxi Jack CNC Strip Plate Machine: ( Fig.5 )

Fig5 Máquina de corte de placa CNC 24 IMG_4604

3.  De vez en cuando la máquina de corte de placas CNC funciona en el estilo del tipo de mesa o tipo submarino, para satisfacer la demanda específica:

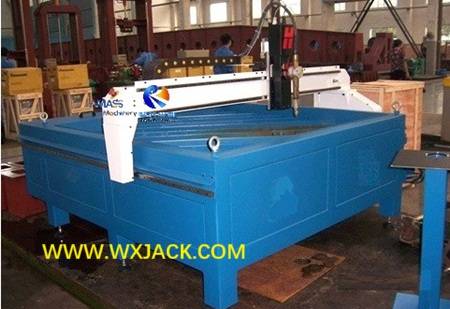

Wuxi Jack CNC-CG1500 Modelo de tabla de alta precisión Máquina de corte de plástico CNC: ( Fig.6 )

Fig6 Máquina de corte de plasma CNC 18

4.  Las antorchas de corte de la llama y el plasma se instalan en el haz de pórtico de la máquina de cortar la placa de tira CNC, y se mueven a velocidad de corte durante el trabajo, el corte de la placa a lo largo de la dirección transversal:

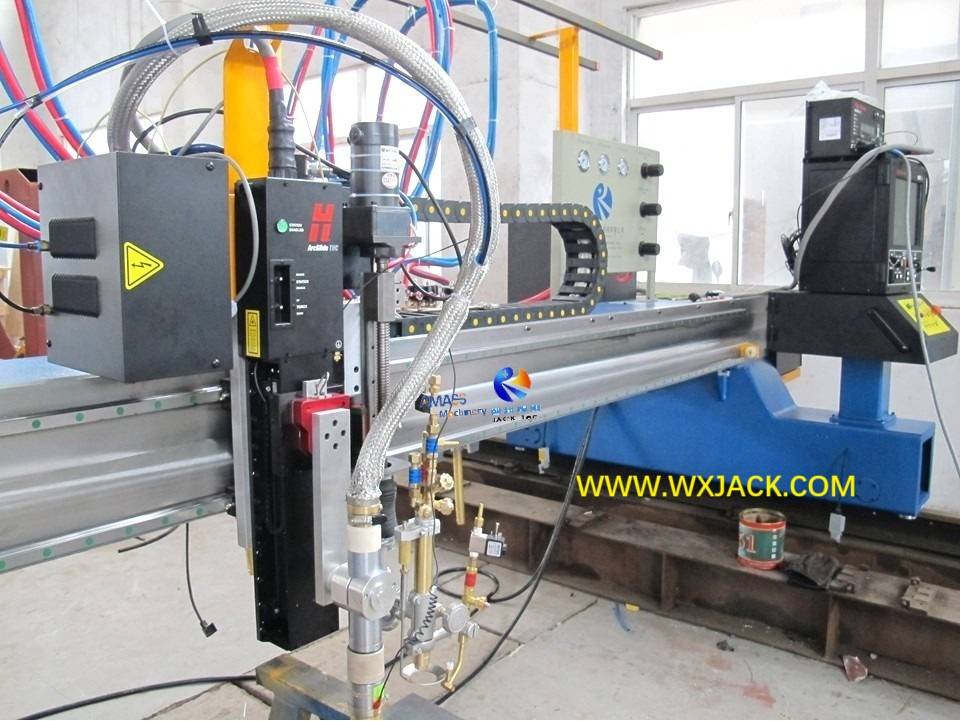

Antorcha de corte CNC equipada en la máquina: ( Fig. 7)

Fig7 Máquina de corte de plasma CNC 13

5.  Operación de antorcha de corte:

1) La elevación de estas antorchas de corte se conduce con motores de CA, dependiendo del grosor de la pieza de trabajo y el requisito de tecnología de procesos de corte;

2) Este movimiento hacia arriba y hacia abajo de las antorchas de corte se puede realizar de dos maneras:

a) ya sea por intervención humana del control del interruptor,

b) o por controlador de altura de la antorcha;

3) El controlador de altura de capacitancia se usa en la máquina de cortar placa de llama CNC, y el controlador de altura de voltaje de arco se usa en la máquina de cortar plasma CNC;

4) Para la introducción de estos controladores de altura de la antorcha, verifique la sección de productos de ' Máquina de modelo de plasma y tira de llama 4M ';

6.  El sistema de corte de llama y plasma está equipado en el haz de pórtico de la máquina:

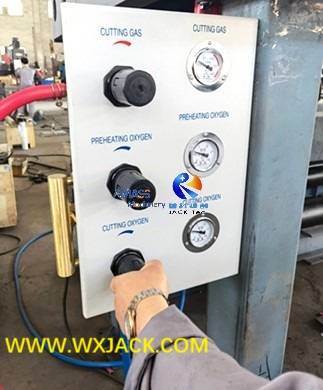

Panel de gas de combustible de oxígeno en Wuxi Jack CNC Máquina de corte de placa de llama: ( Fig.8 )

Fig8 Máquina de corte de llama CNC 64

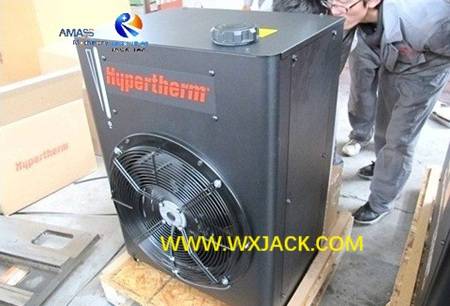

Fuente de alimentación de plasma de marca American Hypertherm equipada con Wuxi Jack CNC Plasma Plating Machine: ( Fig.9 )

Fig9 Máquina de corte de plasma CNC 48

7.  Notas complementarias en  la máquina de cortar placa de tira CNC:

1) Para la introducción en el modelo estándar de la máquina de corte de placa de llama CNC , verifique la sección del producto de ' Configuración básica CG4000 Modelo de llama de unidad única ';

2)  Para la introducción en el modelo estándar de la máquina de corte de plasma CNC , verifique la sección del producto de ' Capacidad múltiple CNC-CG4000 Double Drive '.



C.  Parámetros técnicos de la máquina de corte de placa de tira CNC:

Máquina de corte de placa CNC-CG Series CNC CNC

Corte de riel de corte

(1500 ~ 15,000) mm

Ancho válido de la pieza de trabajo

(80 ~ 14,200) mm

Longitud del ferrocarril

15000 mm (puede ser especial)

Max. Longitud de la pieza de trabajo

12000 mm (puede ser especial)

Modo de conducción para el movimiento de pórtico

Tamaño único o doble con servomotores

Conducir para cortar cabeza

Servo

Estilo de corte

Oxiacetileno, plasma

Mínimo a max. Espesor de corte de llamas

6 ~ 150 mm (especial hecho para 200 mm)

Mínimo a max. Espesor de corte de plasma

1 ~ 22/25/30/35/ 45 mm (dependiendo del modelo de   fuente de alimentación de plasma)

Precisión de posicionamiento total

± 0.5 mm
