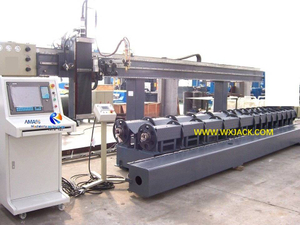

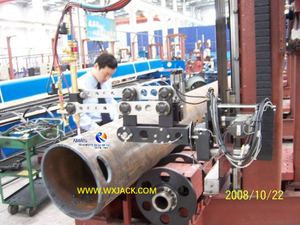

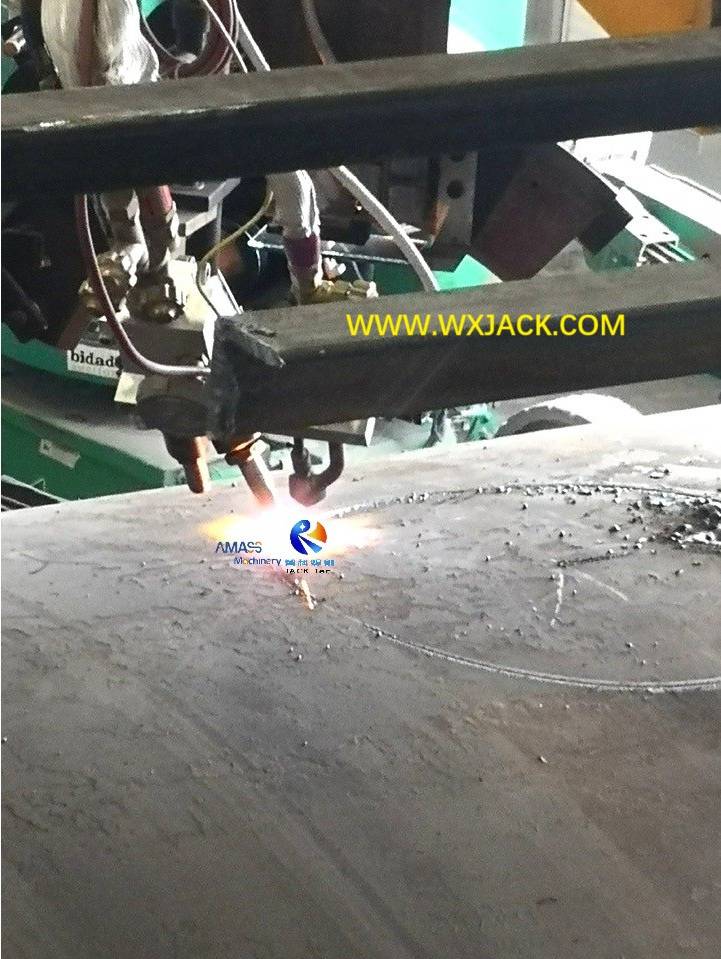

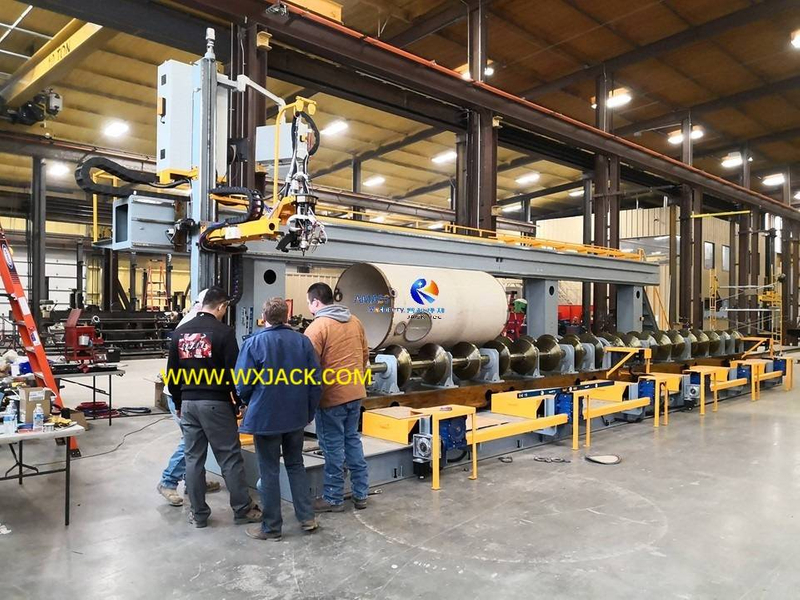

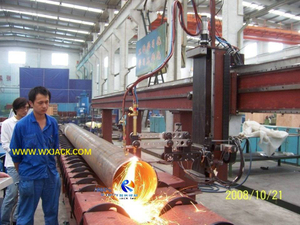

1. Control de complicación : con 6 eje de control activo en el sistema de control CNC, este equipo es un conjunto de máquina de corte de tubería CNC de alta precisión . Los biselos, las cebas en cualquier posición de tubería de la pieza de trabajo que se puede mecanizar en este equipo se ilustra en el boceto adjunto y debajo:

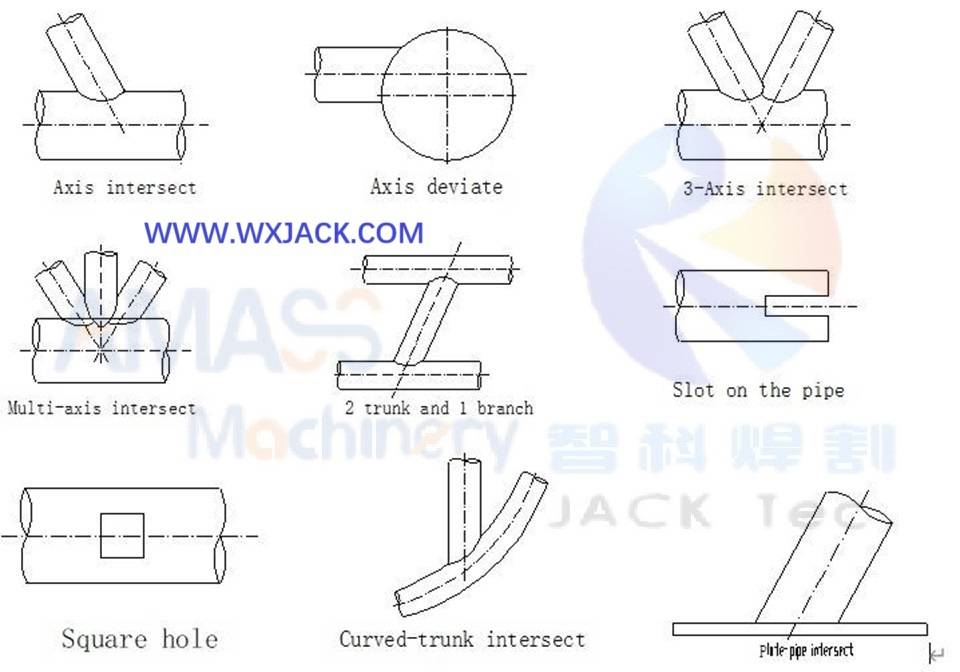

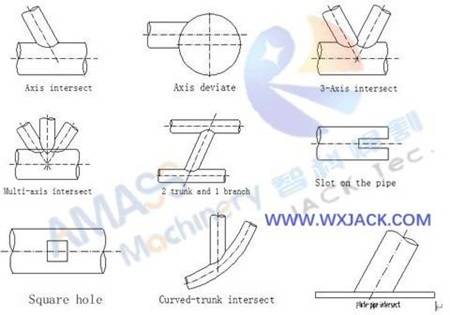

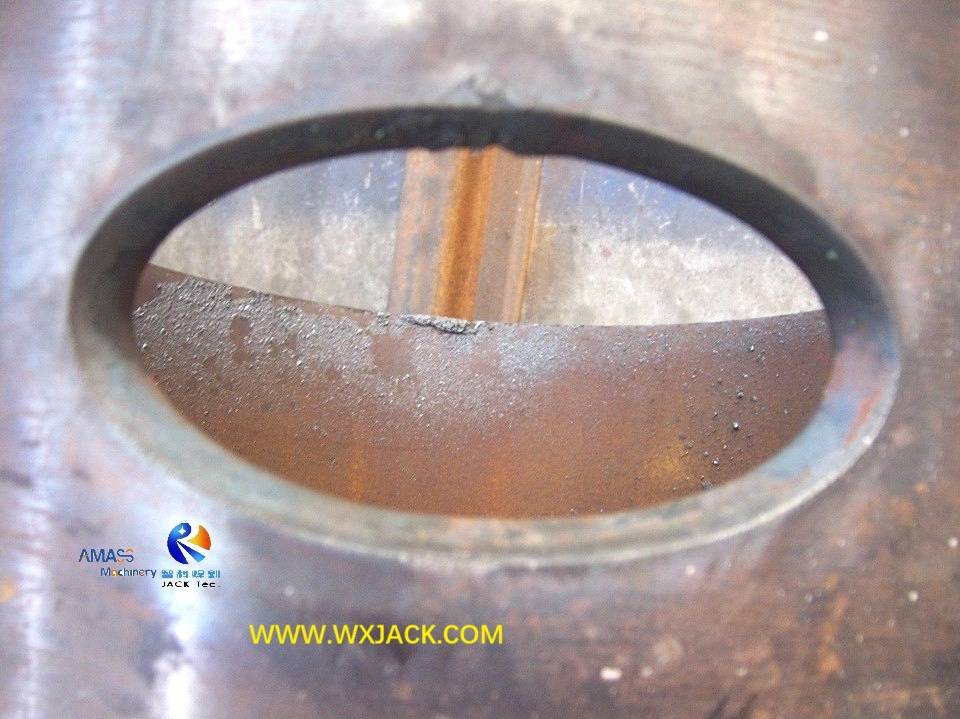

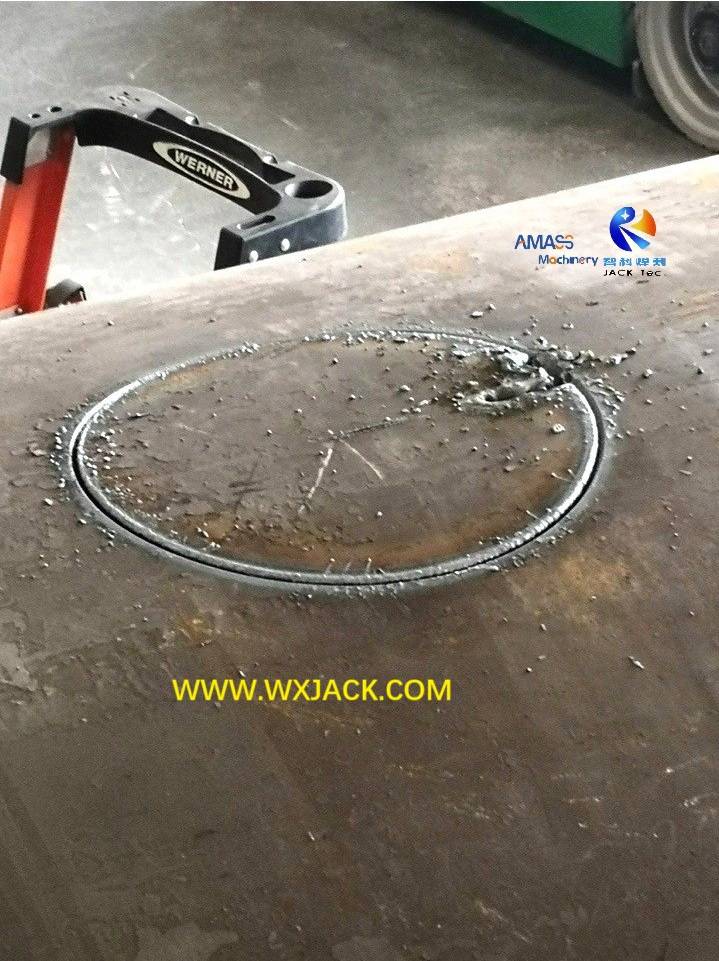

Conjuntos de tubería típicos de cementos/ biselos: ( Fig.1 )
2. Diámetro de la tubería : el modelo de 6 eje 1400/12 de llamas y cortes de plasma en la tubería es la versión de tamaño medio , en la máquina de la serie CP: el máximo. El diámetro de la tubería aplicable es φ1400 mm , que es el rango de tamaño seleccionado más común de aplicación en el corte de tuberías y el acompañamiento de la industria.

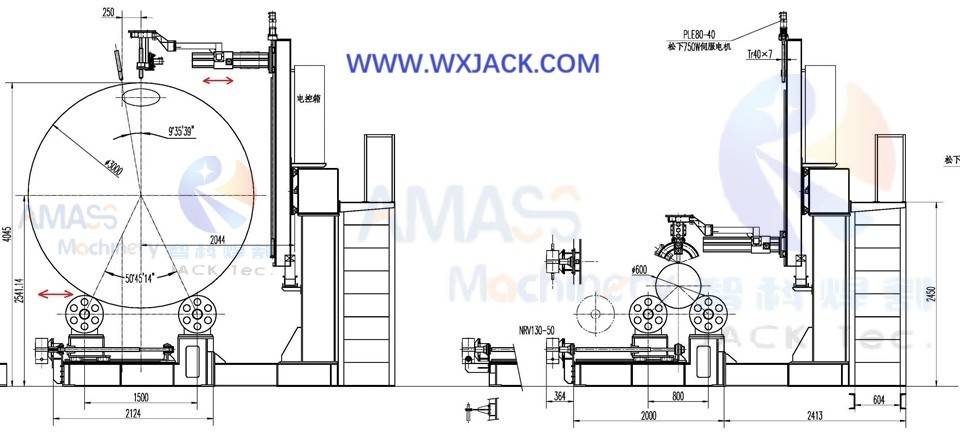

1) Mostrado en la ilustración anterior, el eje retirado de la máquina CNC de 7 ejes , para convertirse en 6 eje es el eje W : es para el ajuste en el movimiento lateral de los rollos de giro a lo largo de la forma radial de tubería. Revise la flecha de color rojo en el boceto anterior;
2) Para la ilustración en el eje de control 7 en la máquina de intersección de tubería CNC de la serie CNC-CP , se puede identificar desde abajo en la máquina modelo de 5 eje , junto con el eje V del movimiento lateral de la antorcha:

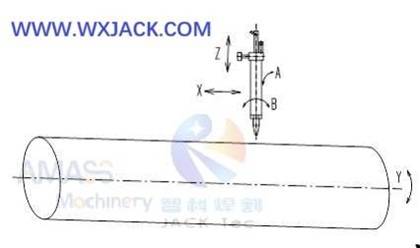

Bosquejo en el 5 eje de control CNC: ( Fig.3 )
1) La razón es que, debido al diámetro relativamente pequeño de la tubería de la pieza de trabajo ( φ300 mm ~ φ1400 mm ), en comparación con el rango más grande de φ600 mm ~ φ3000 mm , controlar el tramo de rollos de giro en esta dirección es difícil y poca importancia, para la operación de la máquina de rango de tamaño medio;
2) Mientras tanto, se mantiene el eje V del movimiento de la antorcha a lo largo de la dirección radial de la tubería, lo que significa que la manipulación precisa en la operación de corte y biselado puede estar completamente garantizada;
En general, para la máquina de la serie CNC-CP en el corte de tuberías, la versión aplicable de 'complicada ' es:

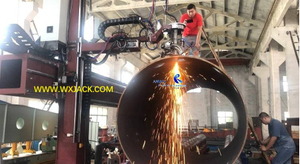

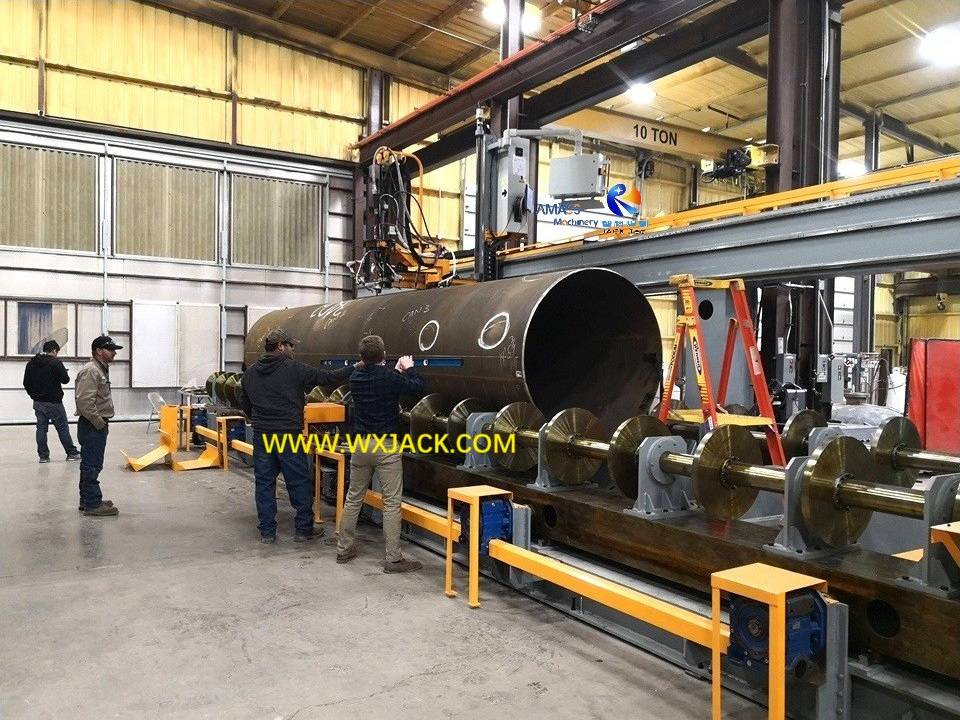

1) El eje 7 es adecuado para un rango de pieza de medio a grande : el máximo correspondiente. El diámetro de la tubería es de 2000 mm y superior: es CNC-CP 2000 / 2500/ 3000 Modelos de máquina;
2) El eje 6 es adecuado para una pieza pequeña a media de pieza de trabajo : el máximo correspondiente. El diámetro de la tubería es inferior a 2000 mm: es modelos de máquina CNC-CP 600/1400 .

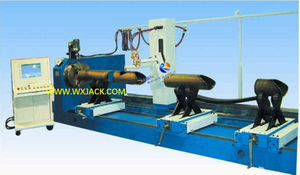

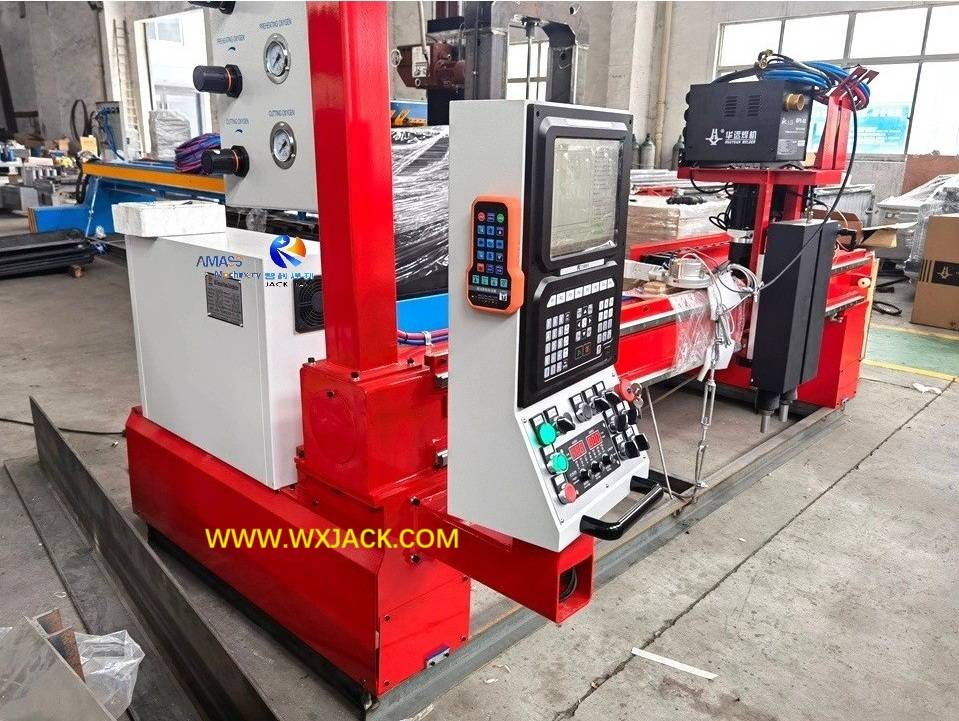

Modelo Parámetro técnico | 6 eje CNC-CP 1400/12 Alta precisión Máquina de corte de tubería CNC de combustible de oxígeno en plasma |
Acomodación del diámetro del diámetro de tubería | 300 ~ 1400 mm |
Acomodando a Max. Longitud de tubería | 12,000 mm |
Acomodar el rango de grosor de tuberías para cortar (mm) | 6 ~ 100 mm para corte de llama 3 ~ 25 mm para cortar plasma |
Acomodación de velocidad de corte | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Forma de control de velocidad de corte | Controlador CNC, servomotor y accionamiento |
Eje de control CNC activo | 6 eje de x/ y/ z/ a/ b/ v Aje x: para cortar la antorcha cortada a lo largo de la dirección de longitud de la pieza de trabajo; Aje Y: para administrar la rotación de la pieza de trabajo CW/CCW; Eje z: para cortar antorcha ajustada hacia arriba y hacia abajo; Un eje: para inclinar la antorcha de corte a lo largo de las piezas de trabajo radio; Eje B: para inclinar la antorcha de corte a lo largo de la dirección de la pieza de trabajo; Eje v: para la antorcha de corte ajustada a lo largo de la dirección de la pieza de trabajo |
