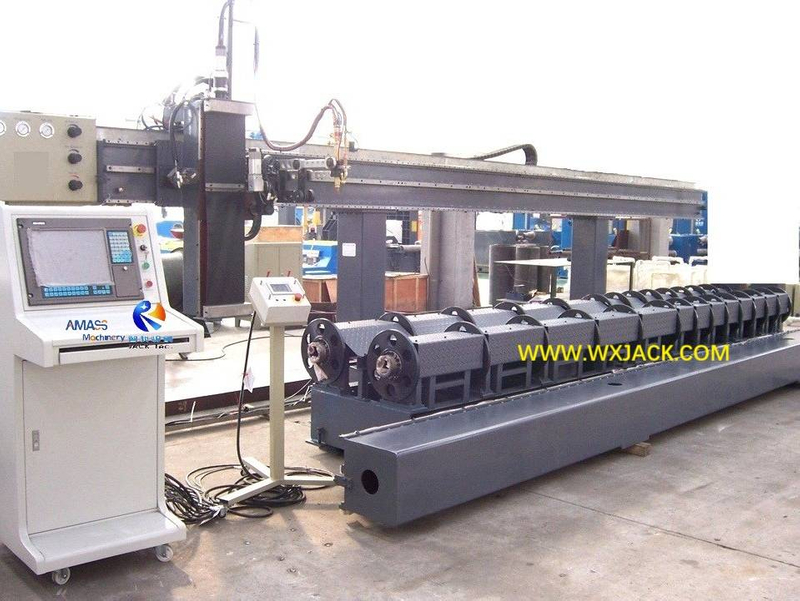

6 ejes 1400/6 Máquina de corte de tubería CNC automática de llamas y plasma

A. Especialidad y aplicación de 6 eje 1400/6 Máquina de intersección de tuberías CNC de alta velocidad y plasma CNC :

1.   Característica de la máquina de corte de tuberías CNC de Modelo CNC de   6 Axis 1400/6 :

El producto  se puede ver como un conjunto de equipos de control precisos con tamaño compacto:

1) dimensión: esta máquina de corte de tubería CNC de alta velocidad tiene una longitud corta y altura media;

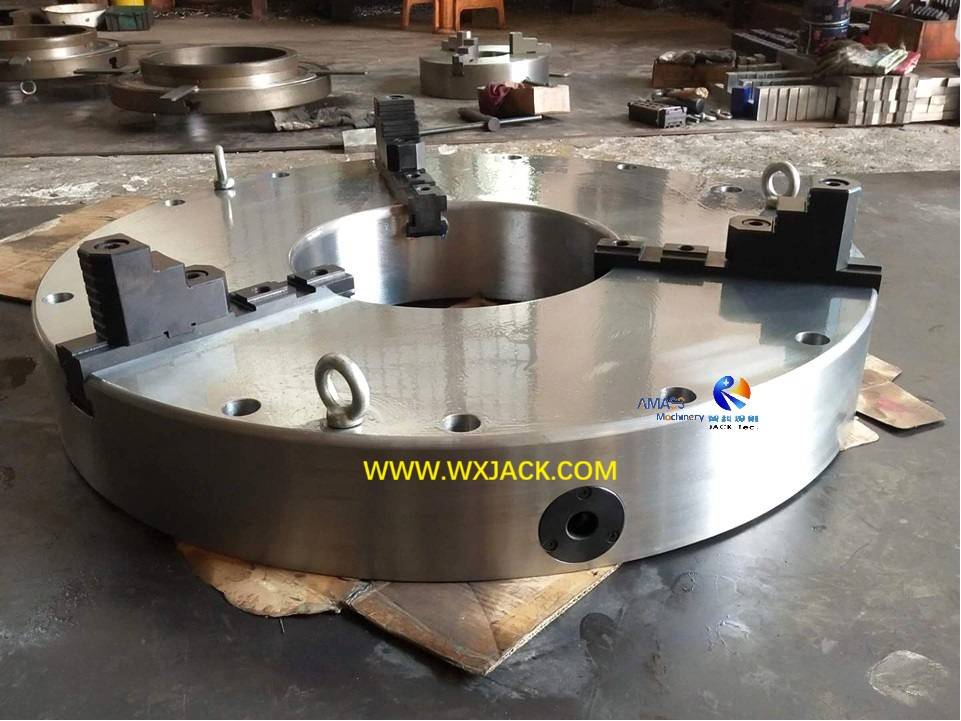

2) Tubo de pieza de trabajo aplicable: este modelo de máquina es aplicable para fabricar en tuberías pequeñas y medianas: el máximo. La dimensión general de la tubería es con  diámetro φ1400 mm y 6000 mm de longitud;

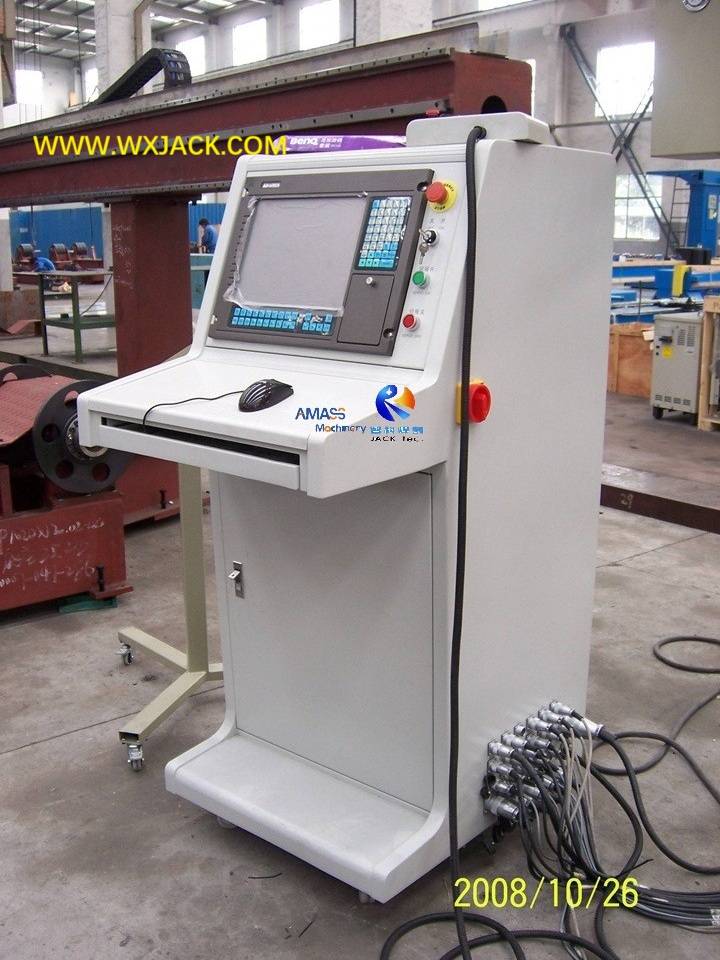

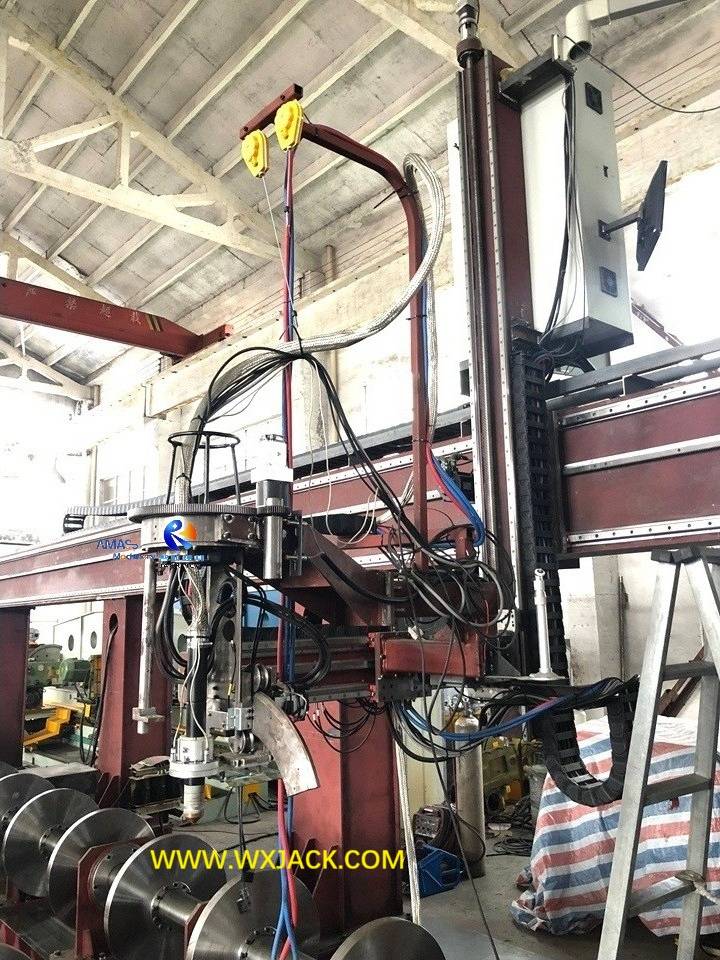

3) Eje de control CNC: con 6 eje de eje de eje ( x / y / z / a / b / v ) incrustado, que son responsables del posicionamiento preciso de alta velocidad, la antorcha de soldadura en un área espacial tridimensional, esta máquina de configuración de 6 ejes 1400/6 ofrece un algodón de talla de corte de alta precisión y una ranura de soldadura de manera eficiente consistente:

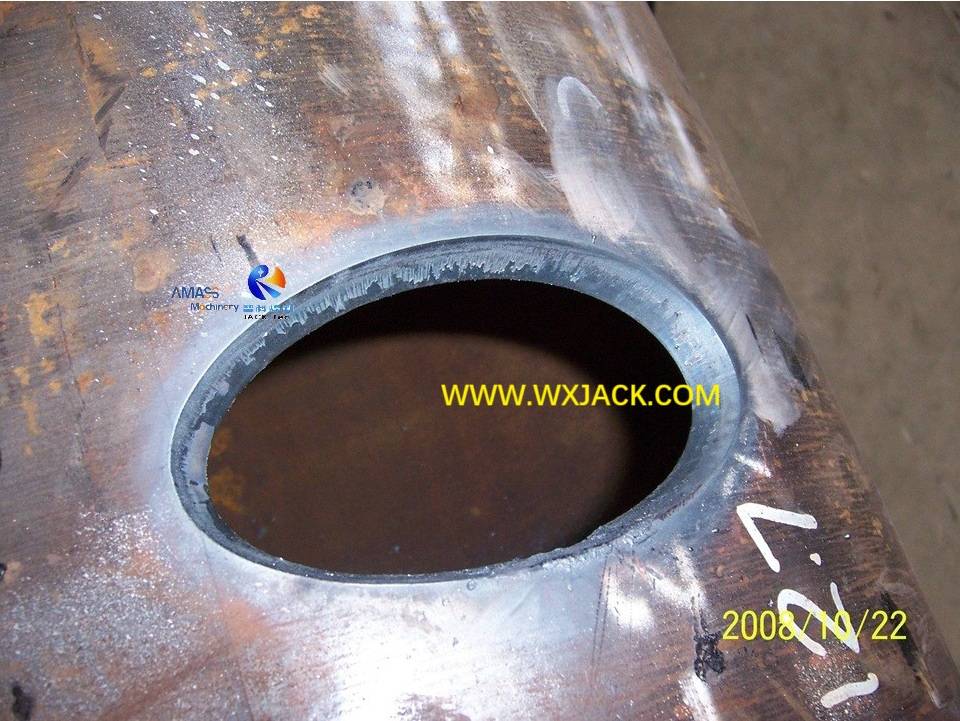

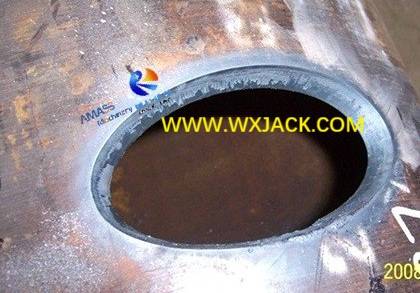

Kerf de corte de filo inclinado, cortado de Wuxi Jack 6 Eje 1400/6 Máquina de corte de tubería CNC Intersect:   ( Fig.1 )

2. Esta máquina modelo de 6 eje 1400/6 con plasma y corte de llama también se origina en la versión más larga del 6 eje 1400/12 , con el propósito de ajustar con precisión con la longitud requerida de corte de tubería.

B. 6 Eje de control en plasma de alta velocidad y máquina de corte de tubería CNC de llama :

Por debajo de los 2 bocetos, dan ilustración en el significado y la tarea de 6 eje en la serie CP series de alta velocidad CNC Intersection Machine :

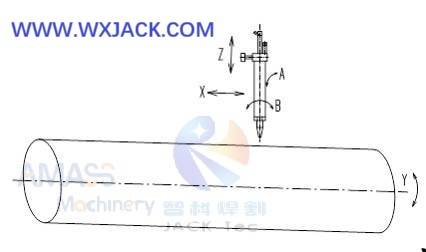

Indicación del eje X / Y / Z / A / B :  ( Fig.2 )

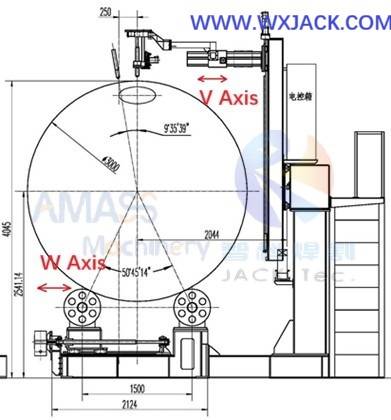

Indicación del eje V / W , el eje W no está activo en la máquina modelo de 6 eje: ( Fig.3 )

C. Antecedentes de desarrollo y tendencia de la máquina de corte intersecto de plasma y tubería CNC de especificación de 1400 mm de 1400 mm :

1. En la etapa temprana de la máquina de corte de tubería CNC de combustible de oxígeno, 5 eje es un control complejo para la especificación de tamaño mediano del diámetro φ1400;

2. En los últimos años, con el desarrollo de la técnica de control, se introduce el eje 6^TH y 7^TH del eje V y el eje W , para controlar tanto el movimiento de la antorcha y el movimiento de los rodillos de soporte a lo largo de la dirección radial de la tubería;

3. Dicha técnica de control del eje 7 es especialmente útil para la máquina de modelos a gran escala en el corte de tubería de control CNC: φ2000 mm y superior;

4. Mientras tanto, para el tamaño mediano del modelo de máquina de especificación de φ1400 mm , 6 eje es la mejor opción para un control de alta precisión del proceso de corte de tubería y biselado.

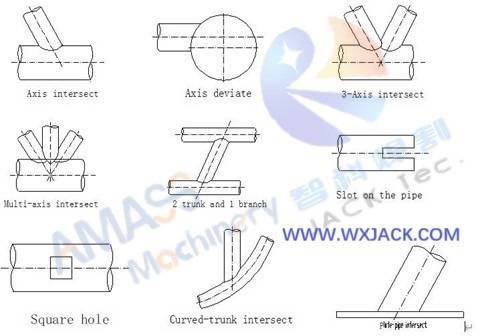

La lista de 9 estilo biselado recto y oblicuo de intersección típica  disponible para cortar tuberías, en una máquina modelo de 6 eje :  ( Fig.4 )

D. Tecnología de corte adecuada en la serie de intersección de tuberías de plasma y pipa CNC de la serie de 1400 mm :

1 .

2. Método de corte: del cual el sistema de corte tiene 2 opciones: corte de llama de combustible de oxígeno, o corte de plasma, o ambos. Esta es la razón por la que nombramos el plasma del equipo y el corte de llama para tuberías;

3. Precisión alta de corte: para el diámetro de rango medio de φ1400 mm , en comparación con φ2000 mm y superior, (por ejemplo, especificaciones de φ2500 mm o φ3000 mm ), generalmente con la disminución del diámetro, también lo es su espesor de la pared de la tubería. Y el sistema de corte de plasma es una opción más adecuada para cortar y biselarse precisos dentro de esta gama de tamaño de tubería, para cortarse y biselarse en las tuberías;

4. Fuente de alimentación de corte de plasma equipada con la máquina: como la fuente de alimentación de plasma equipada en la máquina de corte de tuberías CNC, hay varios proveedores tanto en China como en el extranjero (por ejemplo, Huayuan chino, EE. UU. Hypertherm) que pueden producir alimentación de plasma de buena calidad de diversas especificaciones, para cortar platos de metal de tan de 3 mm a 25 mm a 25 mm . Esto se ajusta perfectamente a un rango de grosor de tuberías en el corte de tubería de φ1400 mm de diámetro;

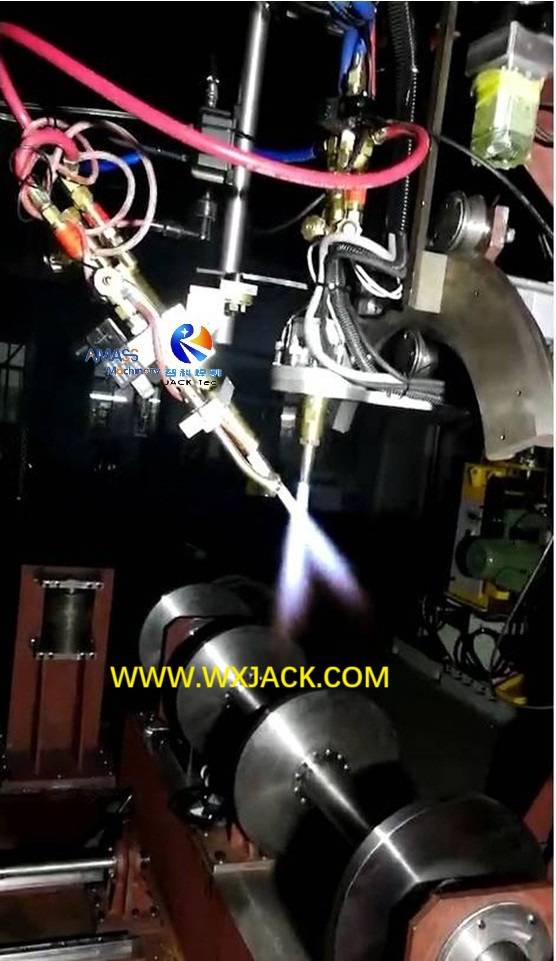

5. Corte de llama en tubos de pared gruesos: por otro lado, gracias a la colaboración en fase del sistema de control y el sistema mecánico, si se adopta con una unidad de corte de llama de combustible de oxígeno, esta máquina de corte de alta velocidad en varios tubos de espesor también puede ofrecer un resultado ideal de corte y biselado para los clientes.

E. Parámetros técnicos de 6 eje 1400/6 Máquina de corte de tubería CNC de plasma de alta velocidad :
