Operación amistosa Tire de la soldadora de haz para la fabricación

A. Esquema en los modelos PHJ y ZHJ 3 en 1 IH Máquina de producción de haz:

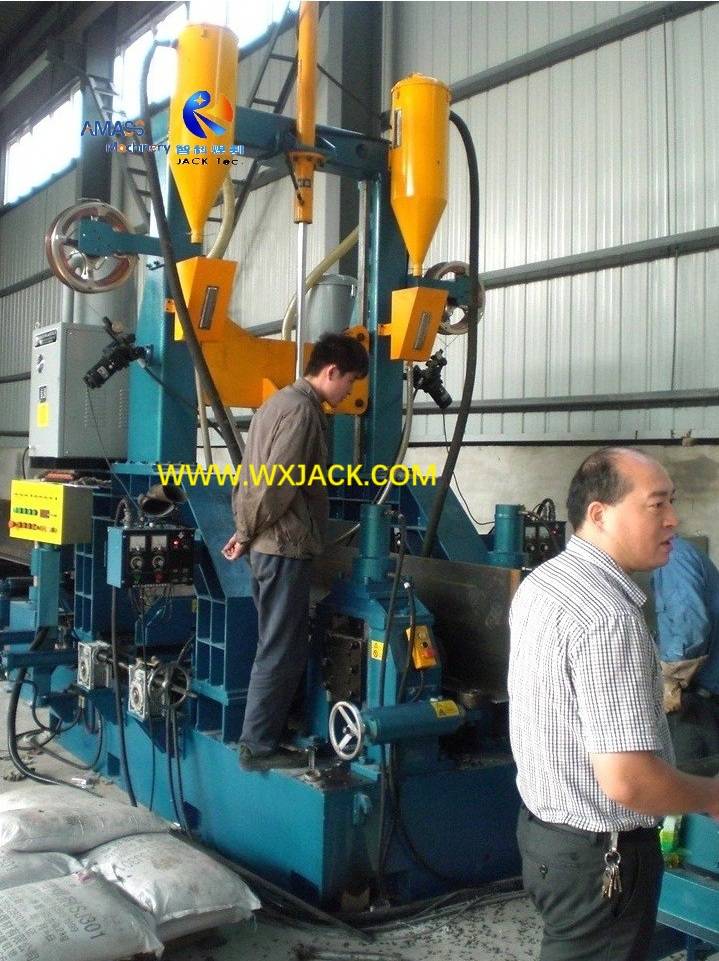

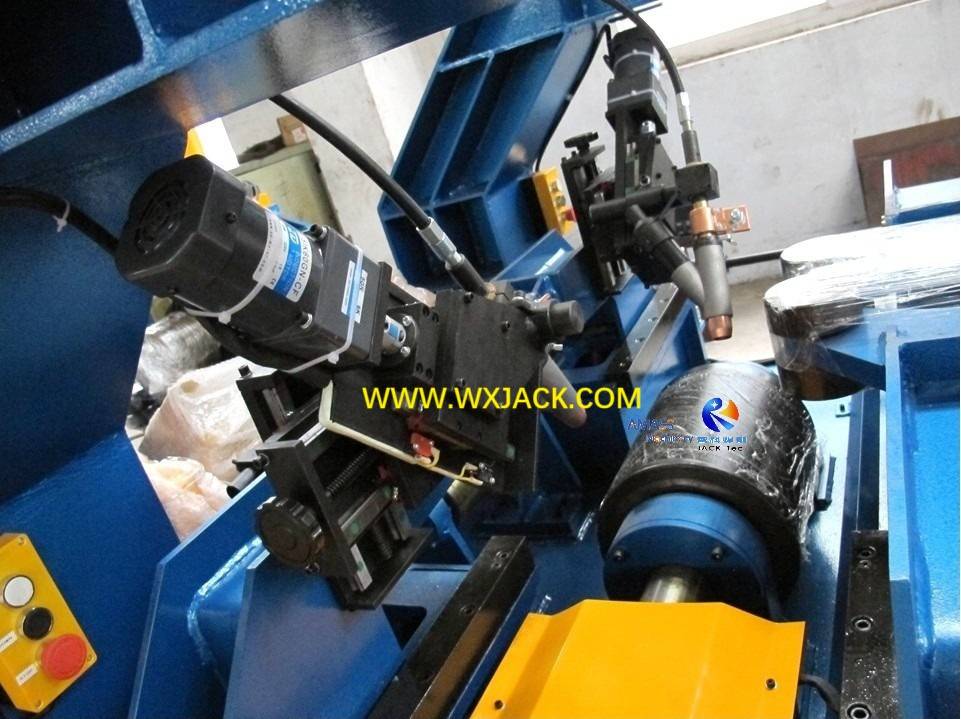

1. Fondo:  las fotos adjuntas muestran diferentes modelos de Wuxi Jack P HJ y ZHJ Series 3 en 1 IH IH Machina de fabricación de haz en la etapa de instalación y se ponen en funcionamiento en el sitio de los clientes;

2.  2 ramas de la función integral IH Máquina de soldadura de haz:

Serie PhJ y ZHJ:

1)  3 Modelos estándar: de los cuales, la máquina de grupo PHJ tiene tres modelos estándar de PhJ15 / 18/ 20, que está nominado en función de la altura más grande de la altura de la red de haz H disponible para la producción: 1500/ 1800/ 2000 mm respectivamente;

2) La máquina de modelos ZHJ también tiene tres modelos estándar de ZHJ15 / 18/ 20;

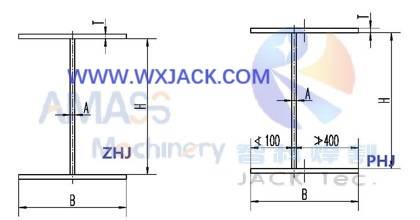

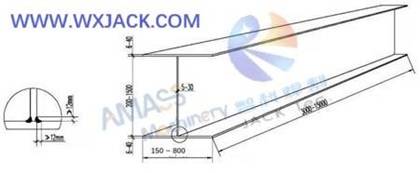

3) Comparación de la sección transversal del haz terminado de la serie  integral  de la serie Wuxi Jack y ZHJ IH Máquina de soldadura de haz:  ( Fig.1 )

La principal diferencia entre la máquina de modelos PHJ y ZHJ es la sección transversal del haz de IH soldado fabricado en el boceto debajo del pequeño bosquejo, y relató la forma de la operación de ensambla de haz H en los dos tipos de máquina:

B. Información técnica sobre la función integral de la serie PHJ y ZHJ IH Beam Welding Machine:

1. Las preguntas más importantes que los clientes tienen interés en el equipo automático son:

1) escenario de aplicación;

2) construcción y diseño;

3) principio de trabajo;

4) Paso de proceso/ operación;

De la máquina

2. Esta información sobre la función integral de Wuxi Jack IH El equipo de soldadura de haz se puede encontrar en la sección de productos de la máquina modelo ZHJ15 y ZHJ18;

3. Además, la introducción integral está disponible en la página del producto de la función integral de la máquina de soldadura de haz.

C. Operación en la serie PHJ y ZHJ 3 en 1 Máquina de soldador de haz vertical IH:

Distribución de botones de funcionamiento:

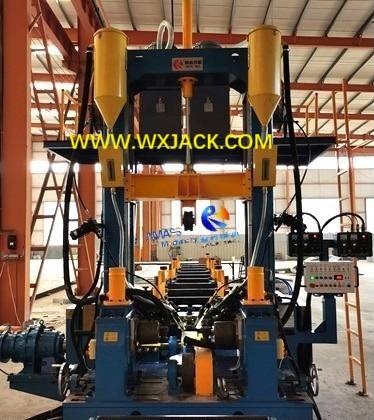

1.  Zona de trabajo central de Wuxi Jack 3 en 1 IH Máquina de fabricación de haz: ( Fig.2 )

1) Como se puede ver en la primera ^foto y encima de la pequeña foto, la estación de trabajo central de la máquina está a la derecha del marco principal mecánico, de pie en el lado de la salida y frente al transportador de entrada;

2)  Esto es para el fin de operación amigable para el operador cuando funciona en este equipo de soldadura de haz de haz vertical 3 en 1, que puede administrar en todo el proceso de trabajo de la máquina convenientemente;

3) La estación de trabajo central consta de 3 elementos principales: el panel de operación de la máquina en sí y las 2 piezas de control de control para la fuente de alimentación SAW (soldadura por arco sumergido). El panel de operación y la consola de control se pueden estudiar claramente en las fotos 2 ^y 3 ^RD y a continuación:

Panel de operación de Wuxi Jack Phj y ZHJ Función integral IH Máquina de soldadura de haz: ( Fig.3 )

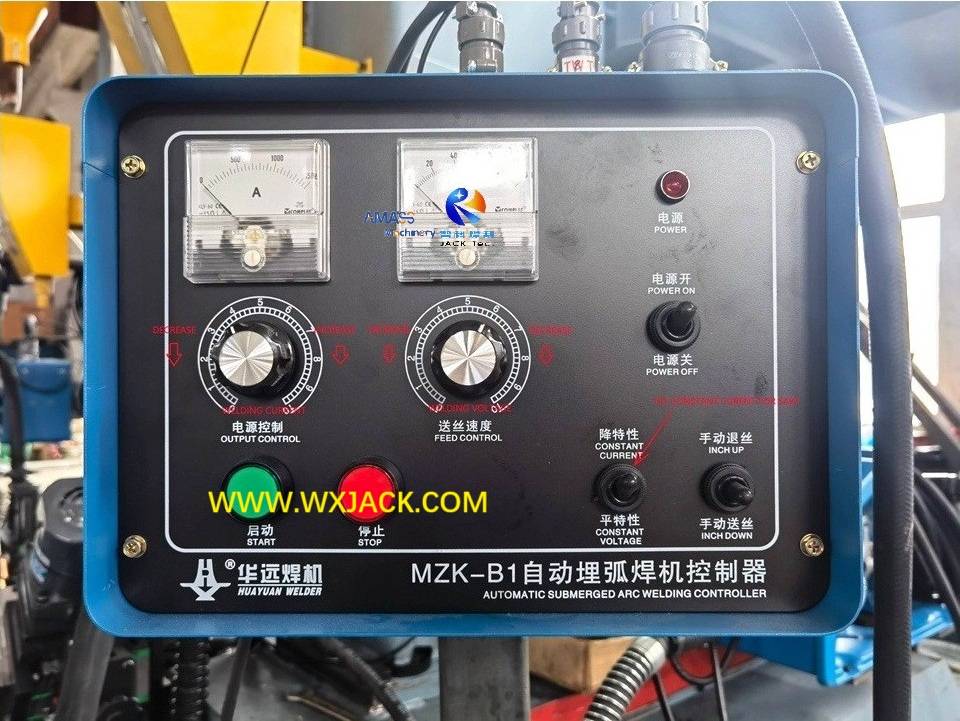

Consola de control de la fuente de alimentación SAW equipada con Wuxi Jack Función integral IH Equipo de soldadura de haz:  ( Fig.4 )

2.  Caja de botón de control remoto en la serie PHJ y ZHJ 3 en 1 IH de producción de haz:

1) Además, con el propósito de fácil acceso y operación conveniente , hay 2 piezas de cajas de botones remotos colocadas en la celda de ensamblaje y la celda de alisiones de la máquina respectivamente;

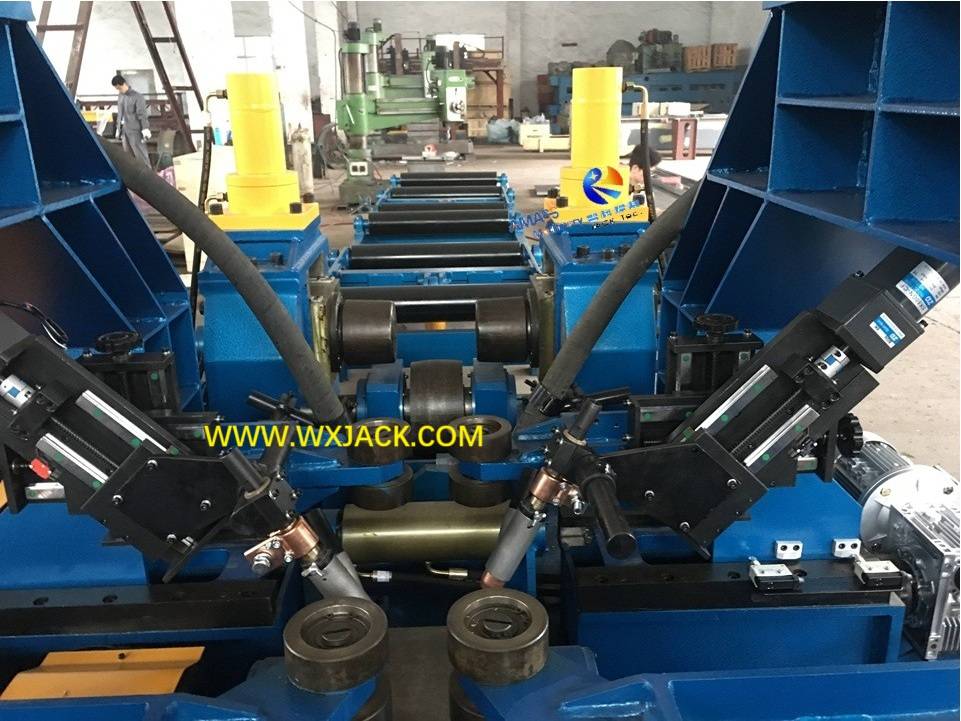

2) Estas cajas de control remoto tienen un tamaño pequeño e instaladas con solo 3 botones (arriba/ hacia abajo/ parada). Por favor, consulte las fotos 2 y 5 adjuntas ^, y ^debajo de pequeñas fotos:

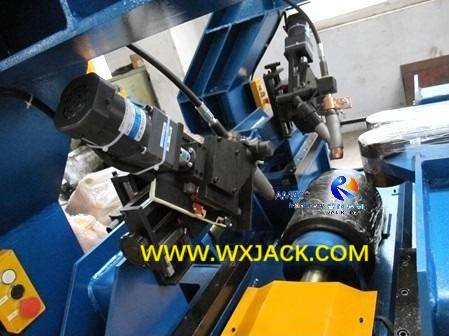

Cuadro de control remoto en Wuxi Jack Función integral IH Equipo de soldadura de haz: ( Fig.5 )

D. Panel de operación y consola de control de sierra de 3 en 1 IH Máquina de fabricación de haz:

Estas dos unidades son el 'Centro Comandante ' de la máquina:

1. Consola de control de sierra en la función integral de PHJ y ZHJ IH Beam Welding Machine:

1) En cualquier conjunto de máquina de la serie PHJ y ZHJ, hay dos piezas de solas de control de sierra, para controlar los dos conjuntos de alimentación de sierra. Las 2 piezas de consola de control se instalan juntas, de modo que el operador puede administrar los dos conjuntos de Saw Fower Provey con fácil operación :

Las 2 piezas de consola de control de sierra de la máquina Wuxi Jack Phj y ZHJ: ( Fig. 6 )

2) Estas consolas de control de la fuente de alimentación SAW se suministran junto con los suministros de alimentación de sierra/ alimentadores de alambre de soldadura de los proveedores;

3)  En esta consola de control, todos los pasos/ parámetros críticos para administrar el proceso de soldadura en la función integral I H Machina de soldadura de haz : arranque/ parada de soldadura; Característica de soldadura de corriente constante/ voltaje constante; Alambre de soldadura pulgada hacia arriba/hacia abajo; Corriente de soldadura/ voltaje; Velocidad de alimentación de alambre, se puede configurar aquí;

4) Durante el trabajo, los parámetros técnicos mencionados anteriormente se pueden mostrar en tiempo real en las consolas de control;

2. Panel operativo de Función integral de PHJ y ZHJ IH Equipo de soldadura de haz:

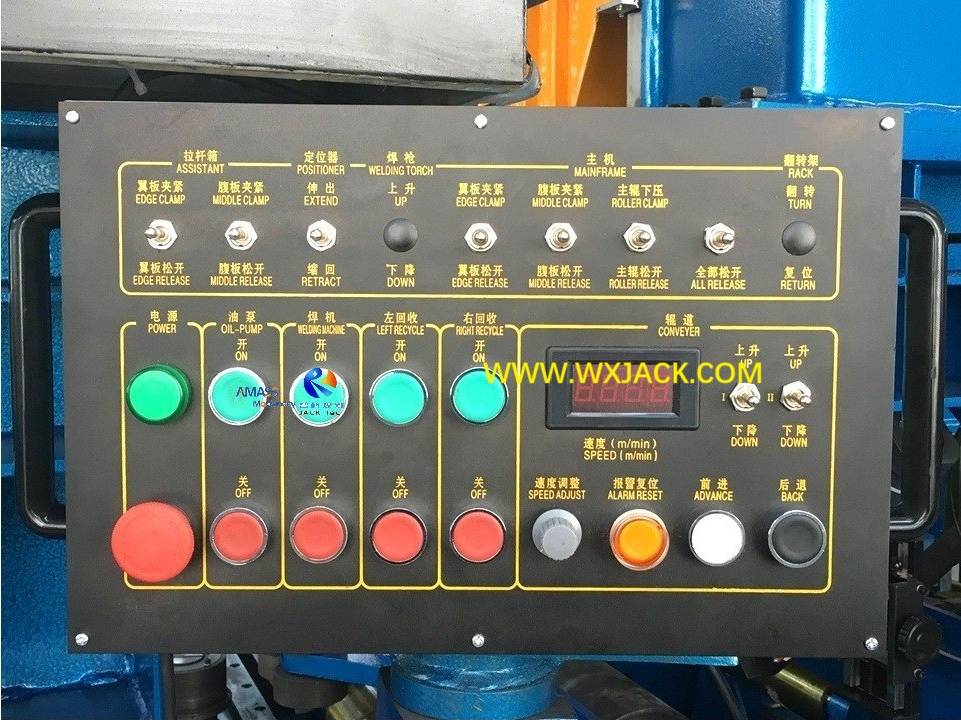

Este es el elemento de gestión central para la ejecución exitosa de la máquina:  ( Fig.7 )

Como se puede ver en la pequeña foto de arriba y las fotos adjuntas, el panel de operación se puede dividir en 3 secciones de:

1) la sección superior en el panel, para todo el control de las celdas de trabajo primarias: la máquina en sí, el ensamblaje, la soldadura y el paso de alisado;

2) la sección inferior izquierda en el panel, para administrar todas las unidades de función equipadas con la máquina;

3) La sección inferior derecha en el panel, para asistir a la unidad y la pantalla de velocidad de trabajo en tiempo real.

E. Parámetros técnicos de los modelos PHJ y ZHJ 3 en 1 IH Máquina de producción de haz:
