Automática 3 en 1 Máquina de soldadura de haz de haz ZHJ8015

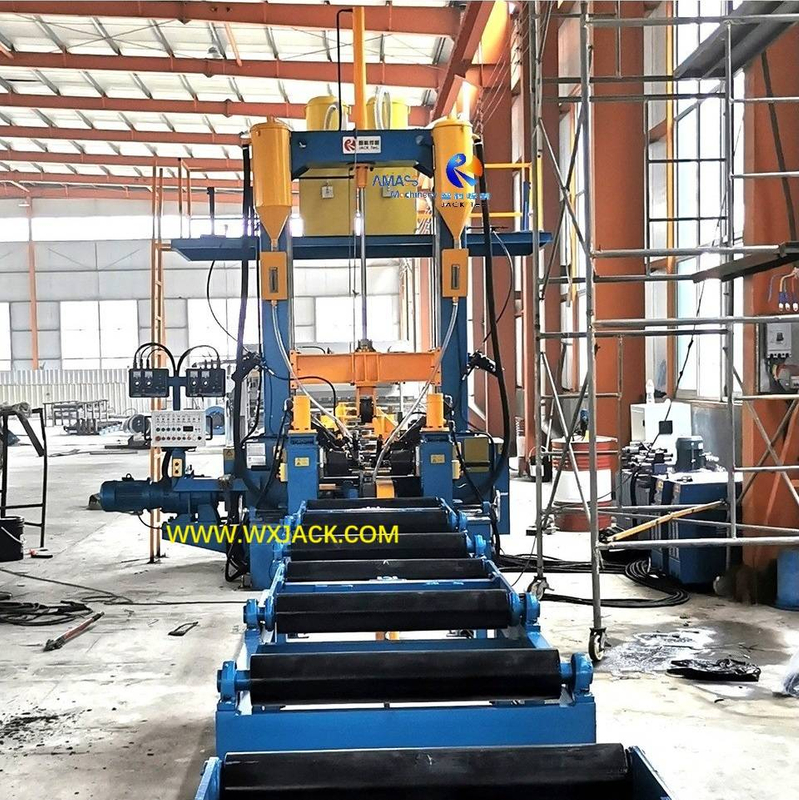

Antecedentes: en la foto de 1 ST ^{adjunta ,} se instaló un conjunto de Wuxi Jack ZHJ15 Modelo tres en una máquina de fabricación de haz H en un nuevo taller en las instalaciones del cliente.

A.  Propósito de la máquina integral de la función integral ZHJ15 H y su pieza de trabajo:

1.  Función y gran valor de 3 en 1 h Máquina de alisado de soldadura del ensamblaje de haz:

1) Este es un equipo eficiente y potente que se aplica en la industria de la estructura de acero;

2)  Esta máquina integra los tres pasos centrales para producir haz de haz H soldado/ haz/ h haz, cumpliendo el objetivo de elevar la productividad, mantener un alto nivel de calidad estándar de haz H terminado, así como reducir el costo del período y el costo variable en la hoja financiera de los clientes;

2.  Técnica de soldadura de 3 en 1 máquina de soldador de haz vertical H:

1)  El modo de soldadura en esto es sierra (soldadura de arco sumergido), que tiene una gran corriente de soldadura y tamaño de costura de soldadura, velocidad relativa de alta soldadura, aplicable para producir piezas de trabajo en gran volumen;

2) La sierra tiene corriente de trabajo de 380 ~ 750a, capacidad de hasta 1000A y una gran cubierta de costura de soldadura:

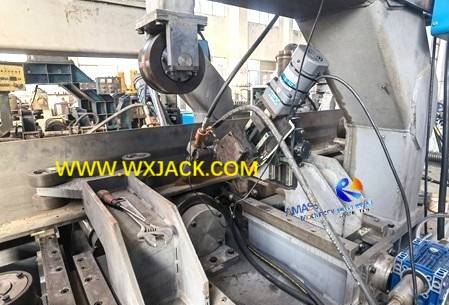

3)  Saw siendo probado en Wuxi Jack 3 en 1 Saw H Haz de soldadura de haz: ( Fig.1 )

3.  Piezas de trabajo aplicables de 3 en 1 h línea de soldadura de haz:

1)   El haz de haz H soldado/ haz/ t de esta máquina es la materia prima adoptada más universal en la industria de la estructura de acero. Sus tamaños más utilizados tienen tres grados de hasta 1500 mm/ 1800 mm/ 2000 mm de altura, desde el tamaño más pequeño de 200 mm;

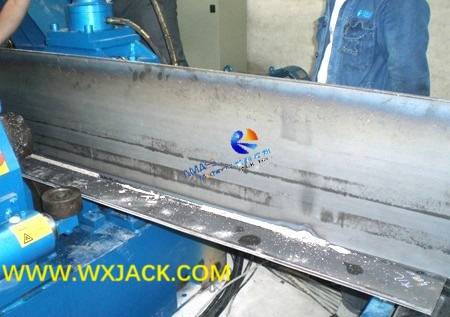

2)  Haz H soldado de altura pequeña terminada producida a partir de Wuxi Jack Máquina automática: ( Fig.2 )

4.  Máquina de fabricación de haz terminadas de 3 en 1 h:

Estas vigas T/ H soldadas se pueden clasificar en dos amplias categorías de:

1)  Dutón pesado: H espesor de brida del haz H superior a 40 mm , con un peso de una sola pieza más pesado que 8 toneladas;

2) vigas H  de luz a mediana H;

Con respecto al tipo de haz H de sección transversal, hay la mayoría de los simétricos (más del 70%~ 80%) y la minoría de asimétrica (alrededor del 20%como el caso);

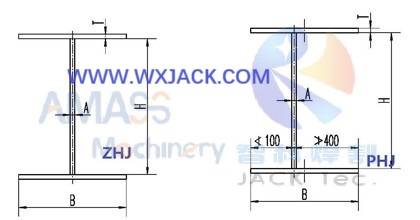

Viga de H Symétrica versus asimétrica cruzada H:  ( Fig.3 )

De estos, los modelos ZHJ (el modelo ZHJ15 tiene el volumen de venta más grande) está dedicado a producir pieza de trabajo simétrica;

5.  Diferentes línea de soldadura de haz H de H en diferentes tipos de vigas H:

1)  Para producir haz de haz de H de alta resistencia/ haz/ h vido, la línea de producción de haz H , que se compone de tres máquinas para cumplir con el ensamblaje/ sierra/ enderezado respectivamente,  junto con los carros de transferencia y los bastidores de volcado, es el equipo adecuado;

2)  Para producir vigas H de luz a mediana, la serie integral de la serie ZHJ (y la serie PHJ) de la serie H de la viga H es la solución más adecuada para los clientes.

B.  Constructura de la línea de soldadura de haz ZHJ 3 en 1 h:

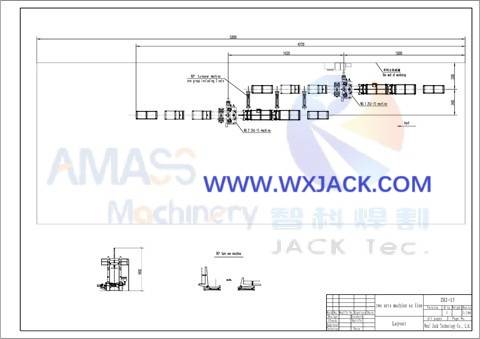

1. Dibujo de diseño de Wuxi Jack ZHJ15 Modelo 3 en 1 Máquina de soldador de haz H vertical: ( Fig.4 )

Como se puede encontrar en el boceto anterior, el área de trabajo de esta máquina 3 en 1 tiene una ocupación terrestre de 28 m de longitud en 7,000 mm de ancho , , que es solo el 30% que la línea de producción de haz H (consulte la sección de producción de ' Phj Zhj Serie Compact 3 en 1 h Machina de soldadura de ensamblaje de haz ' en un análisis detallado en este tema);

2.  Transportador de entrada y salida de 3 en 1 h Línea de soldadura de haz:

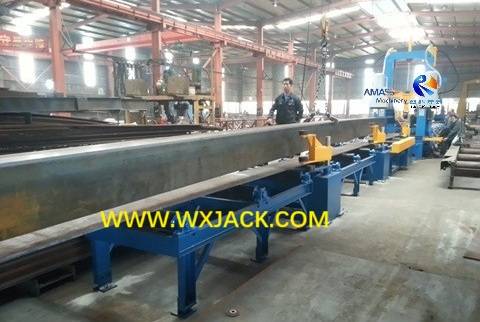

1) Flujo de la pieza de trabajo: en el dibujo del diseño, el flujo del material es de derecha a izquierda. En la primera foto adjunta, es desde la pantalla interior desde fuera de la pantalla. O, en la ^primera foto, el transportador que vemos es un transportador de salida de esta máquina soldadora de viga de 3 en 1 h;

2)  Manipulador para tirar de la brida y la web: como se puede ver en el diseño, hay 2 ~ 3 conjuntos de manipuladores de accionamiento hidráulico desplegados a lo largo del transportador de entrada de la máquina, dependiendo de la longitud de la pieza de trabajo:

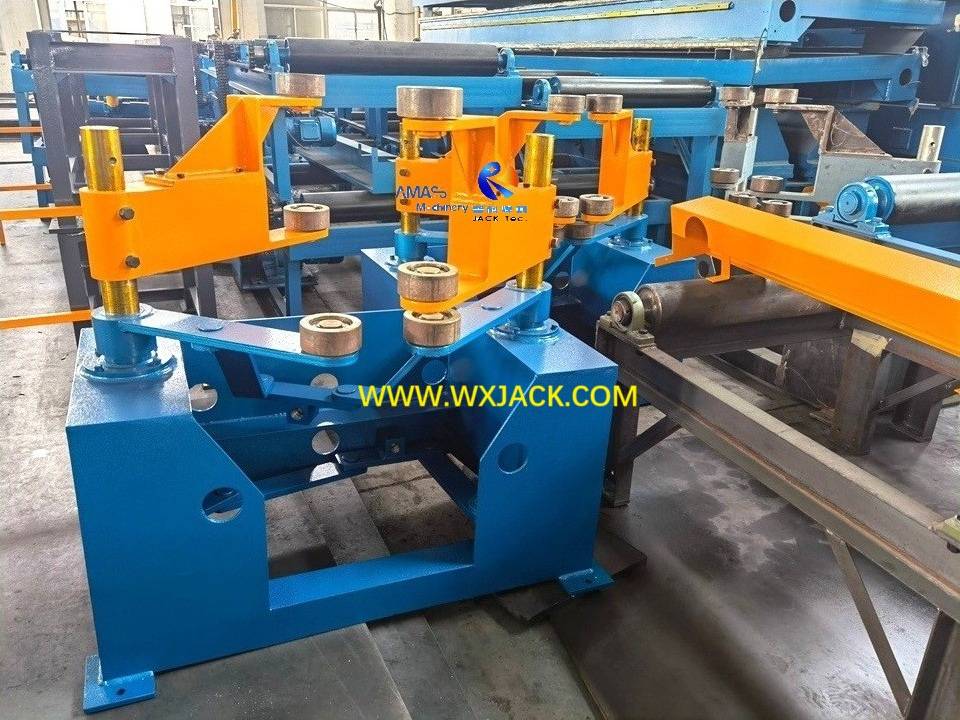

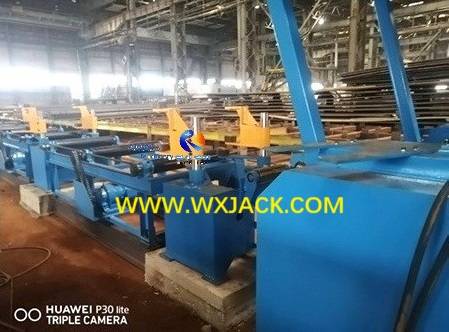

El manipulador de la unidad hidráulica se está desplegando a lo largo del transportador de entrada:  ( Fig.5 )

3) forma de trabajo del manipulador: la foto 3 rd ^adjunta fue tomada en este manipulador y su transportador instalado. Cuando la brida y la red se elevan al transportador de entrada de la máquina de soldadura de haz H de 3 en 1 , estas placas de tiras deben mantenerse a su orientación esperada (brida en orientación horizontal y web en orientación vertical), y alineadas con la línea central de la máquina. El manipulador del disco hidráulico aquí juega este papel;

En la instalación del cliente: ensamblar h viga a lo largo de la tabla de rodillos de entrada de la máquina modelo Wuxi Jack Phj15, mediante manipuladores de accionamiento hidráulico: ( Fig.6 )

3.  Cuerpo principal mecánico de la máquina de alisado de soldadura del ensamblaje del haz de 3 en 1 h:

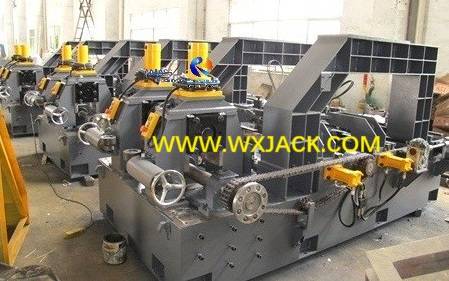

1)  Wuxi Jack Máquina automática Machine Basos Mecánicos en el taller después de la pintura:  ( Fig.7 )

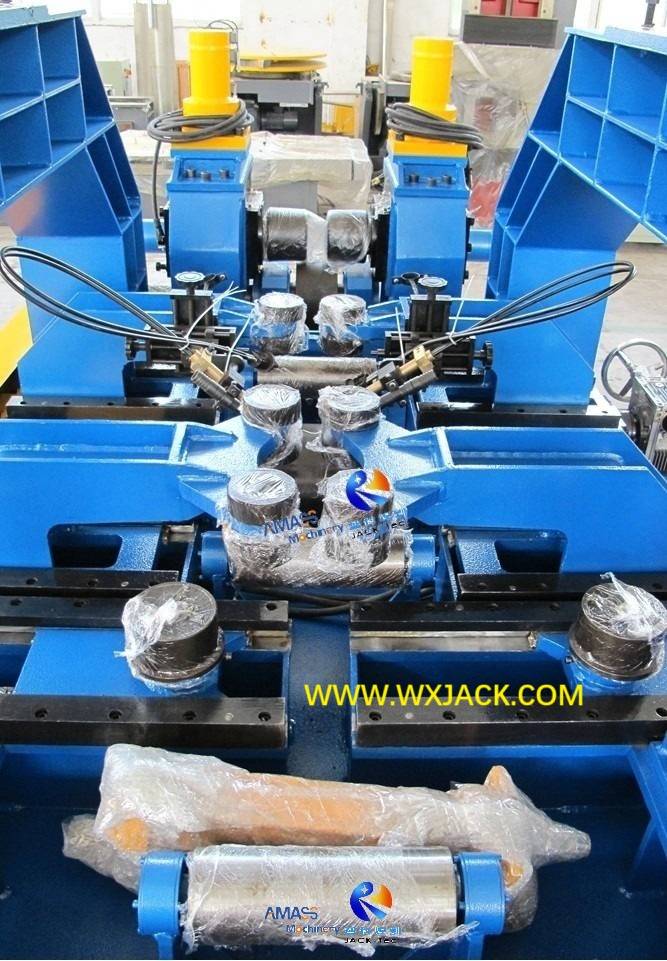

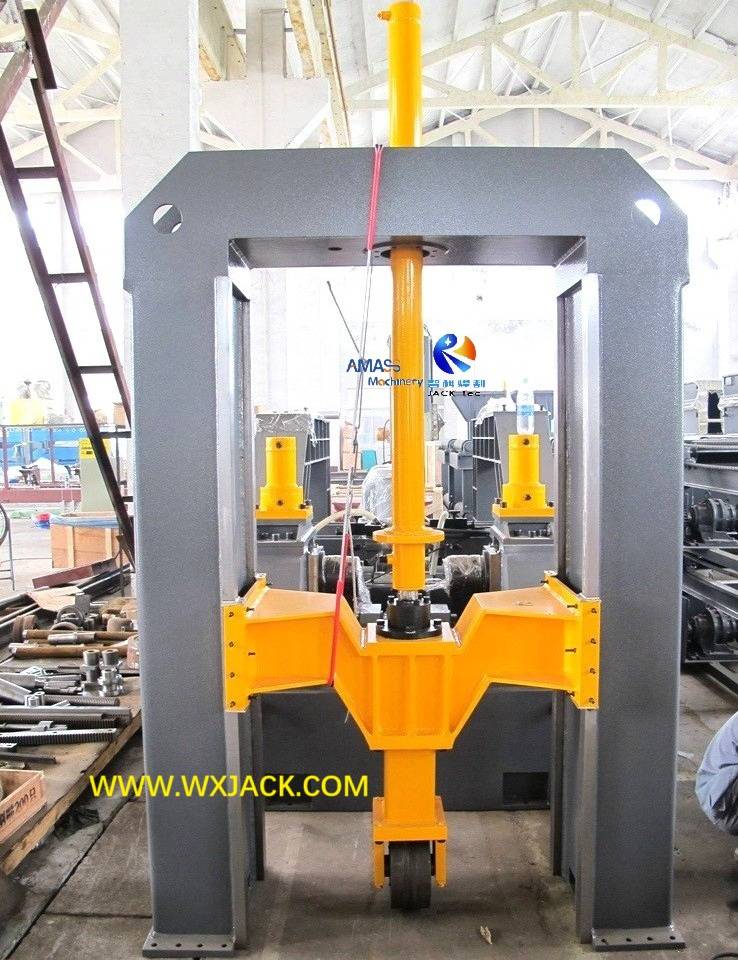

2) Vige de pórtico U invertido de Wuxi Jack Automatic Machine (la 5   ° Foto ^adjunta ) y abajo:  ( Fig.8 )

Construya el cuerpo principal mecánico de la máquina. Estos 2 conjuntos son la parte central del equipo, que integran las tres celdas de trabajo de:

1)  H Blave de haz y ensamblaje web (alineación fina, ajuste);

2) soldadura por sierra;

3)  H enderezado de la brida del haz h;

En la foto 3 adjunta ^rd y debajo, el armario a nosotros está enderezado la sección de la máquina de fabricación de haz de 3 en 1 h:

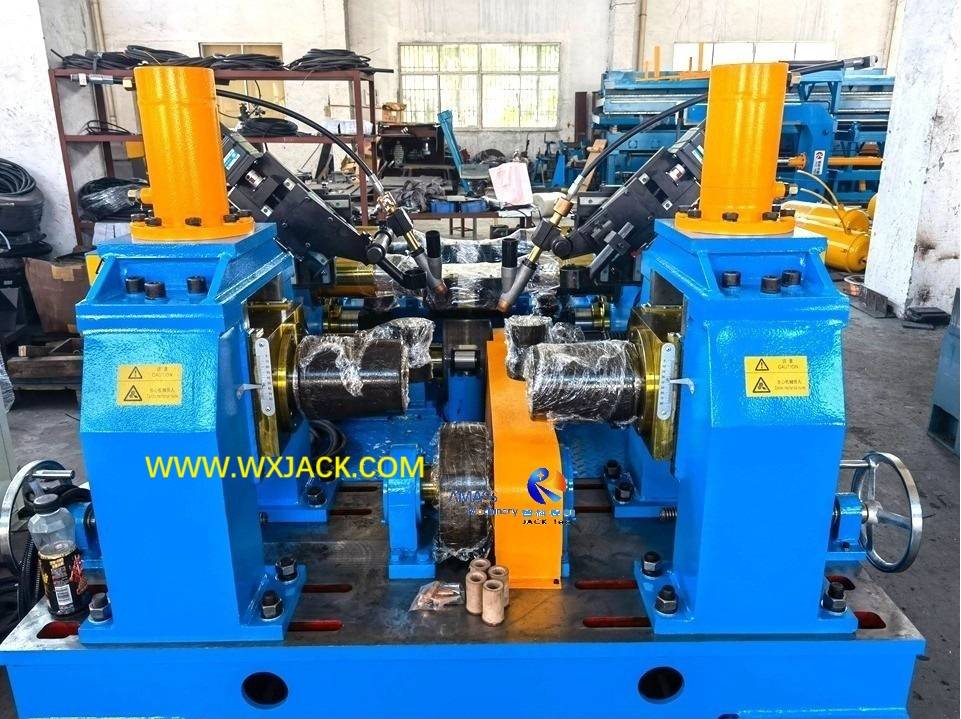

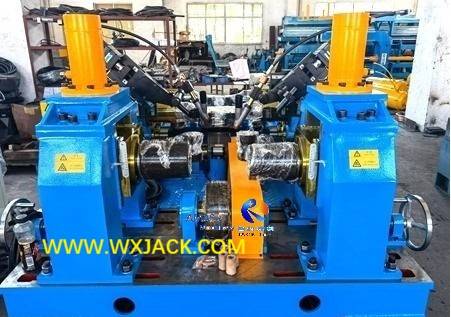

Vista frontal en la salida del lecho base mecánico, unidad de alisado:  ( Fig.9 )

4. Función y soldadura unidades de soporte de 3 en 1 Máquina de soldadura de haz de sierra H:

1)  Zona de función central: Volver a la 2a imagen adjunta ^del diseño de la máquina. Se sugiere localizar las tres unidades de función de la máquina: placa de control/ estación de bomba hidráulica/ celda de alimentación de sierra en una fila, justo al lado del cuerpo principal;

2)  Estas unidades de función deben administrarse y monitorear durante todo el proceso de trabajo de esta máquina de soldador de haz H de 3 en 1.

3)  Las unidades de soporte de soldadura, que incluyen el mecanismo de alimentación de alambre de soldadura, el envío y la recuperación de flujo de soldadura de sierra, la tolva de flujo de soldadura, como se puede ver en la foto 1 de ^ST , se instalan y distribuyen en  columnas verticales y plataforma de arriba del cuerpo principal;

4)  Ejecución de la soldadura de sierra en Wuxi Jack 3 en la máquina de fabricación del haz de 1 h:  ( Fig.10 )

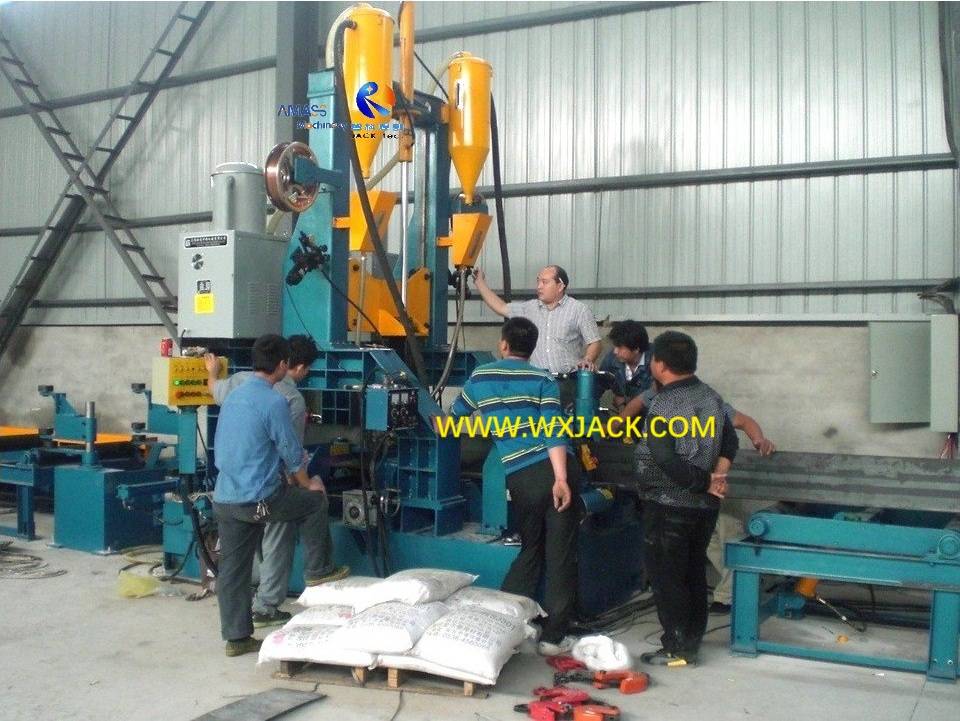

5.  Listo para el trabajo : Finalmente, con la posición ON de todas las unidades de función de la máquina, toda la línea se pondrá en uso en el sitio del cliente. Como se muestra en la 6ª ^foto adjunta.
