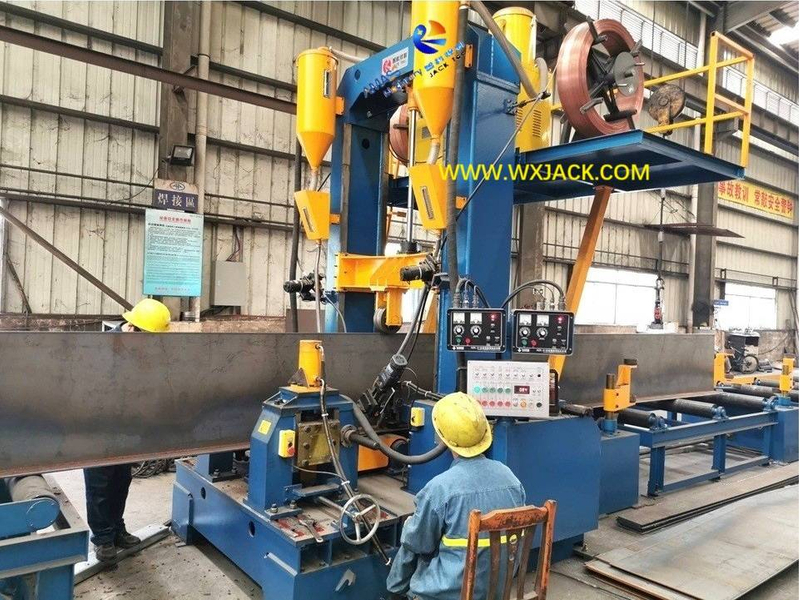

High ZHJ8020 H Beam Conjunto de soldadura endereza Máquina integral

1. Comprensión rápida de la máquina de soldadura del ensamblaje del haz ZHJ Serie H Máquina integral:

1)  La serie de fabricación de haz de Saw H de ZHJ es un equipo avanzado y altamente eficiente en la industria de la estructura de acero, aplicable para producir luz T de luz a mediana haz T Beam. El max producido. La altura de la costura de soldadura de filete de un solo paso es de 12 mm;

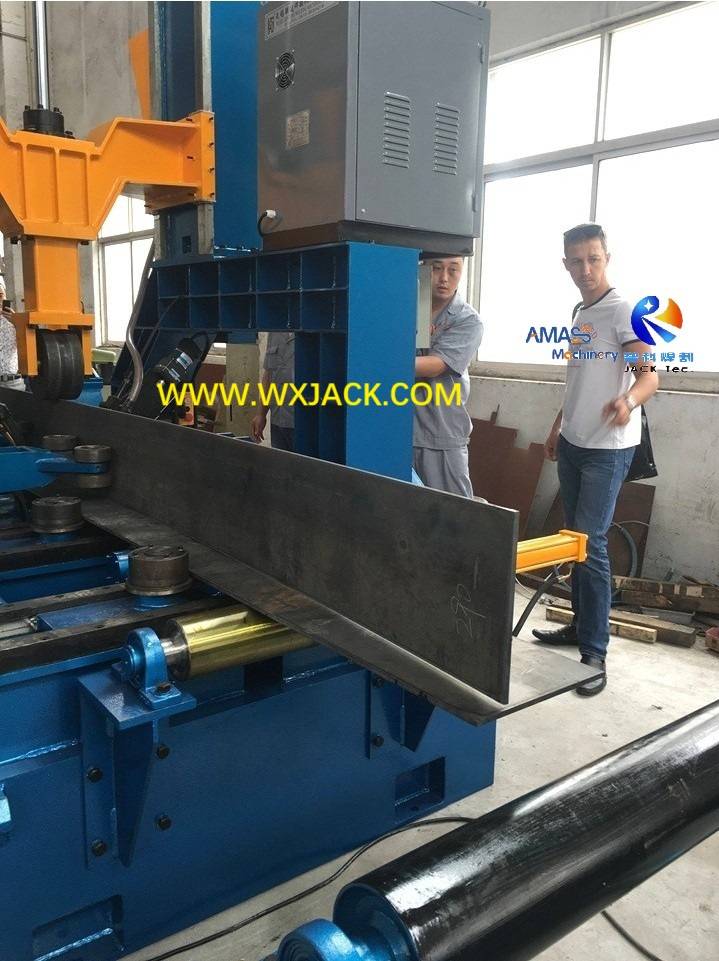

2) ZHJ20 es el modelo más grande de la serie ZHJ 3 en 1 máquina de soldador de haz H vertical. Fabrica el haz de H soldado con altura de la red de 200 ~ 2000 mm: ( fig.1,2 )

3) Otras especificaciones de vigas de acero terminadas son las mismas que las de la máquina de modelos ZHJ8015 y ZHJ8018.

2.   Especificaciones principales del modelo ZHJ20 Ajuste de la máquina de fabricación de haz H completa:

1) Modo de soldadura:                        Sierra (soldadura por arco sumergido)

2) Tamaño del dedo de soldadura de un solo paso:  8 ~ 12 mm

3) Transportador de entrada:           longitud total de 11 m, incluidas 3 tablas de rodillos. Uno es conducido al motor

4) Transportador de salida:                 longitud total de 11 m, incluidas 3 tablas de rodillos. Los dos primeros pueden ser

Elevado con accionamiento de cilindro de aceite hidráulico

5) Velocidad de trabajo integrada del ensamblaje, soldadura y enderezado:    200 ~ 1200 mm/min., Control del inversor de CA

6) Potencia total de la máquina ZHJ20:   el marco principal es de 20kW, dos SET de potencia de soldadura son 140kVA

7) Máquina Longitud de tamaño total × ancho × altura       32m × 4m × 4.2m

3.   Unidades principales de ZHJ20 Modelo 3 en 1 Función integrada H Máquina de soldadura de haz:

1)  Sistema de soldadura de sierra en ZHJ20 Trae a través del soldador de haz H :

Sistema de soldadura de sierra de sierra de arco simple Lincoln DC1000 American, o el sistema de soldadura de SAW de la marca local de China ZD7-1000IGBT Tipo;

2) Sistema de accionamiento de frecuencia variable de CA:    inversor de marca reconocido;

3) Reductor de motor:                  marca china

4) Sistema hidráulico:               marca china

4.  Características técnicas de la máquina de fabricación de haz del modelo ZHJ20 3 en 1 h:

Como se puede verificar de las imágenes adjuntas:

1) Conjunto de haz H en ZHJ20 Vigil de haz vertical: soldador de viga :

En esta máquina:

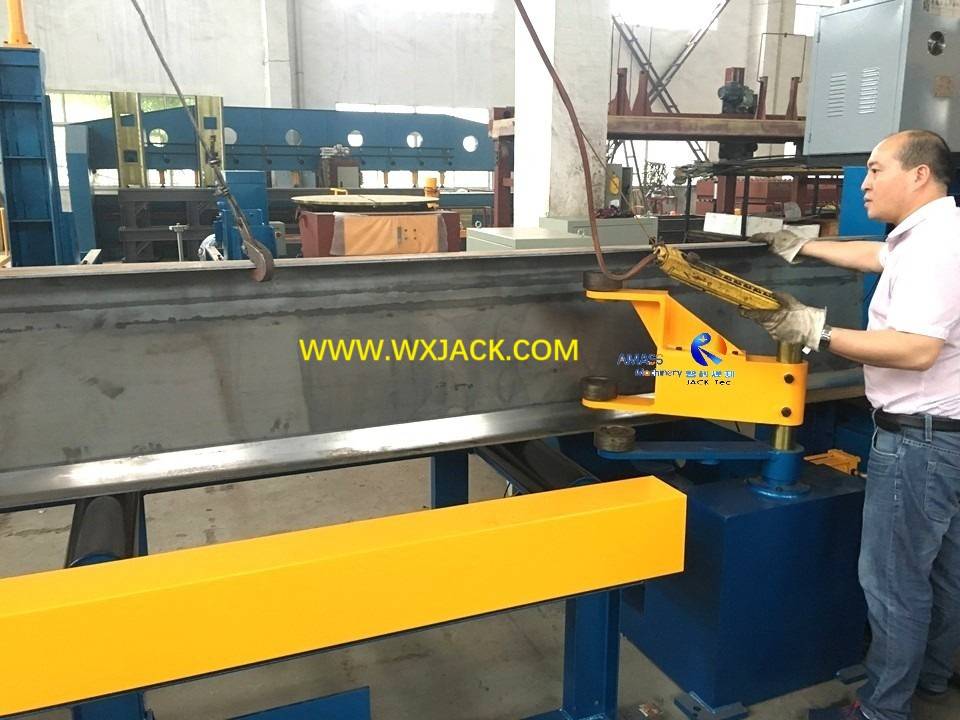

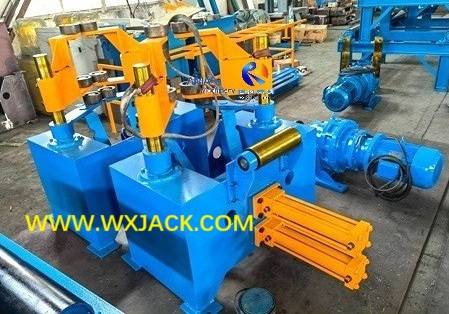

A) El primer paso es la red y brida de posicionamiento aproximado, mediante 3 conjuntos de manipuladores de accionamiento hidráulico de color amarillo (sistema de varillas de tracción), desplegados a lo largo de las tablas de rodillos transportadores de entrada de la máquina. Ver a continuación: ( Fig.3 )

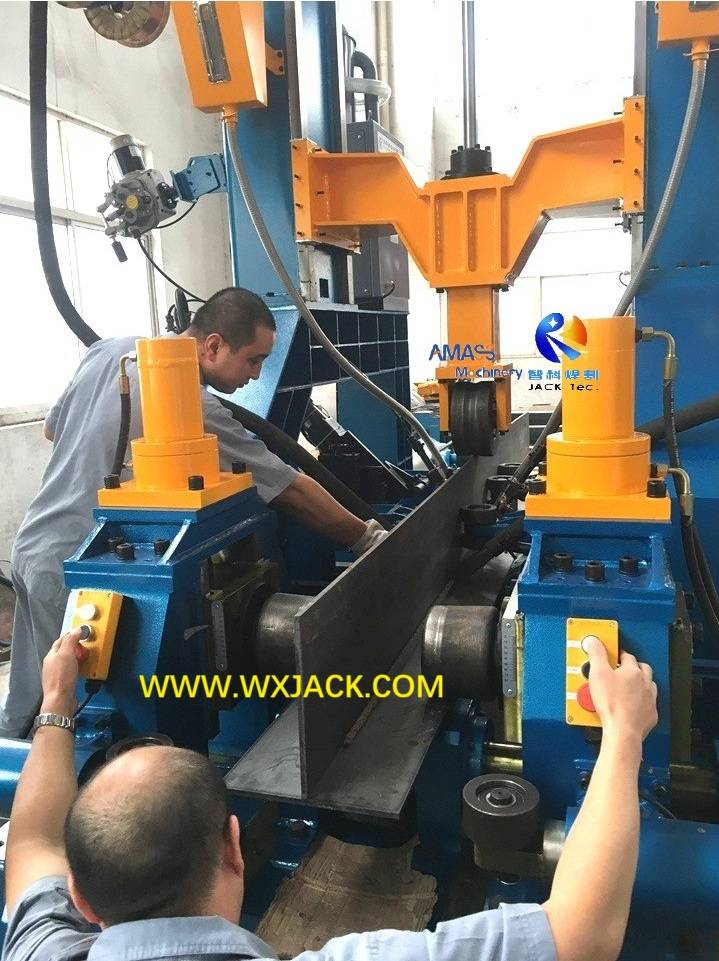

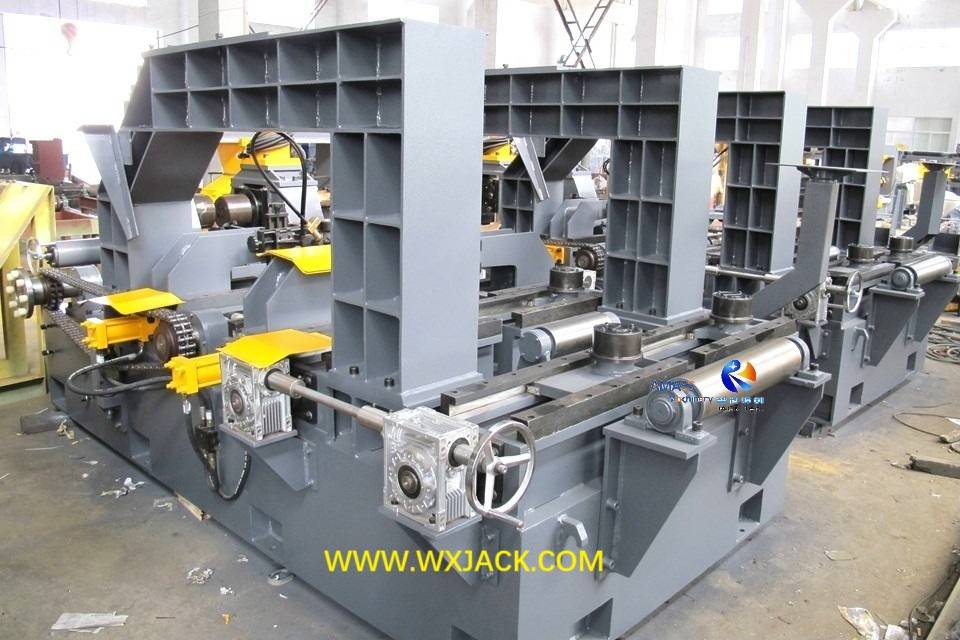

b) El segundo paso es la web y la brida de posicionamiento preciso por medio de los 6 pares de rodillos de alineación, que se instalan en la unidad de trabajo central del marco principal de la máquina.

De esta manera, el haz T /h viga se ensambla en forma;

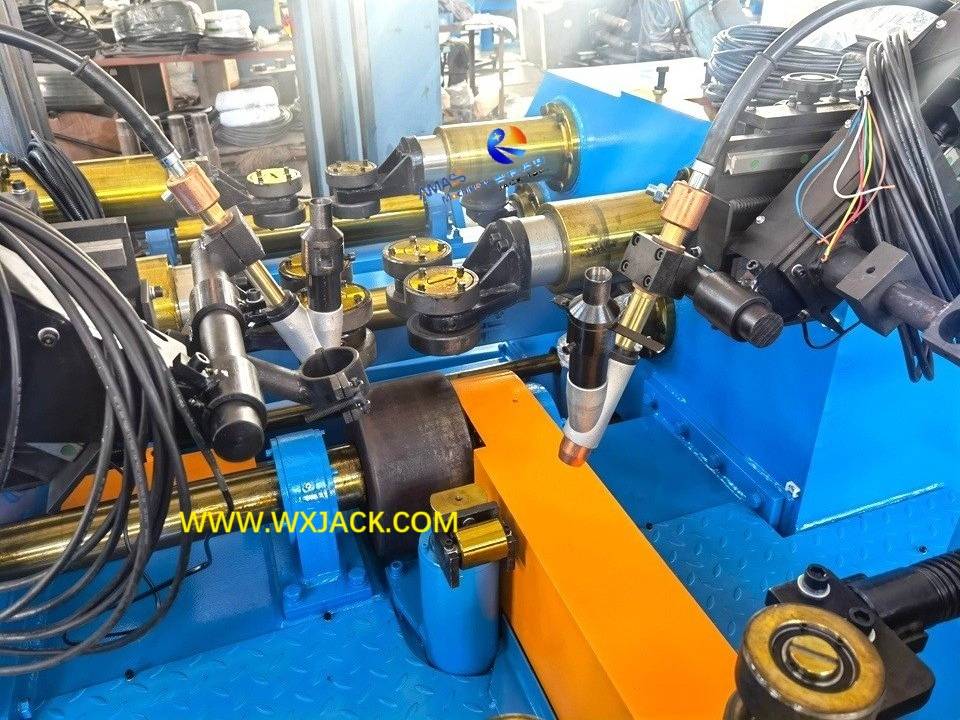

2) H Soldadura por haz en ZHJ20 3 en 1  Tire de la máquina del soldador de haz H:

a)   la máquina se adopta con arco único o sierra de arco gemelo (soldadura de arco sumergido);

b)   La fuente de alimentación de soldadura puede ser una marca china o US Lincoln, de 1000A ~ 1250A SUPRESIONES DE SOLDADORES DE SALIDA;

3) Unidad de alisado en ZHJ20 Modelo 3 en 1 h Máquina de fabricación de haz:

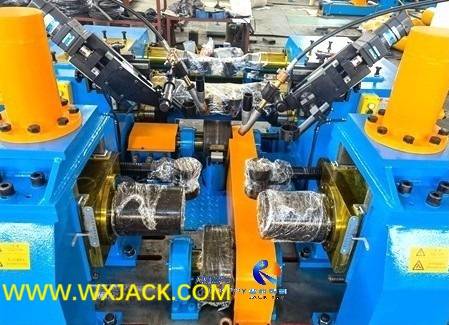

La unidad de alisado de la brida del haz H se instala en la salida del marco principal de la máquina, a la derecha después de unidades de ensamblaje y soldadura. Se endereza sobre la brida soldada con los rodillos de alisado hacia abajo; Ver abajo Foto pequeña: ( Fig.4 )

4) Aplicación del modelo ZHJ20 3 en 1 máquina de soldador de haz H vertical:

La máquina de la serie ZHJ tiene una mayor participación de mercado que la serie PHJ en la industria de la estructura de acero china. Se necesitan alrededor de más del 60% de volumen SLELLE .

5. Parámetros técnicos de la máquina integrada del modelo ZHJ20 H Máquina de soldadura de haz:
