Modelo de Phj de diseño avanzado Función integral H Máquina de soldadura de haz

1. Entorno de trabajo de la máquina de soldadura de haz de 3 en 1 h:

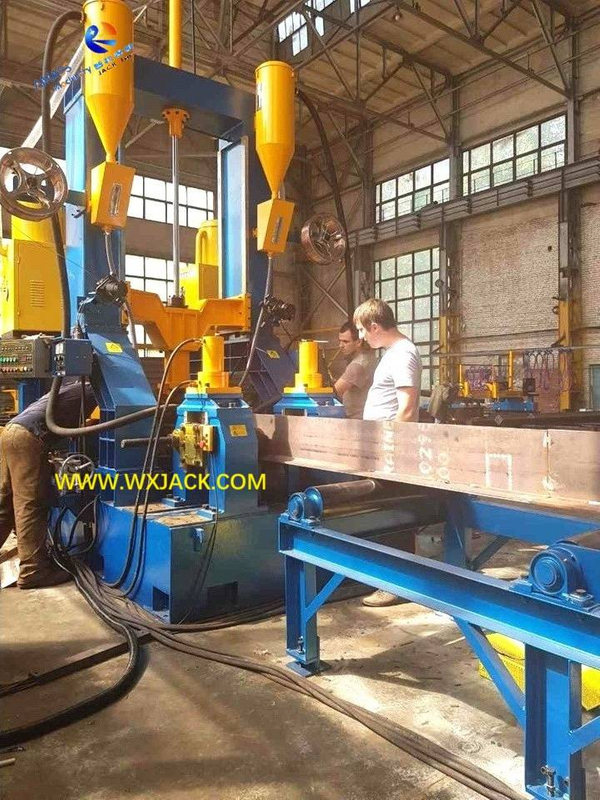

1)  Como se muestra en la ^foto 1 , este es un escenario de trabajo típico para la máquina de la máquina para la producción del haz H: en un taller de estructura de acero en el extranjero, en el lado posterior (lado entrante del material) de la máquina PHJ Models Machine, hay un conjunto de máquina de corte de placas de tiras CNC, que es la estación ascendente para el modelo 3 PHJ en 1 máquina de soldado de haz vertical H del haz de Hertical, proporcionando sus materias primas de materias primas y una popa de la web;

2) En esta sección del producto nos centraremos en el aspecto de diseño  de la máquina Wuxi Jack Phj Series.

2. Punto de partida de diseño de la serie PHJ I Beam Assembly Weld Machine Integral Machine:

1) Todas las personas que están familiarizadas con el equipo de estructura de acero, cuando primero echen un vistazo a la serie PHJ 3 en 1 h de soldadura de haz , lo asociarán con el conjunto de haz H y la máquina de soldadura de táctica :

Wuxi Jack Z15 Modelo H de ensamblaje de viga y soldadura de tachuela: ( Fig.1 )

2) Sí, este es el punto de partida de diseño y la inspiración en la función integral de la serie PHJ 3 en 1 equipo de soldador de haz H vertical, que se utiliza como referencia en la estructura y el principio de ensamblaje de la máquina de ensamblaje del haz H;

3) Entonces, ¿cuál es la razón detrás de eso?  --- Porque en los tres pasos de la producción de haz H soldado, el ensamblaje del haz H es el más complicado con una demanda estricta de precisión, lo que determina la corrección de la pieza de trabajo que se entregará. En la máquina de ensamblaje de haz H tradicional, la primera brida y la web se instalan, luego se soldan para fortalecer su forma, y ​​después de eso enviado a la máquina de soldadura de arco sumergido de haz H de H;

4) Actualización sobre la estructura mecánica de la serie PHJ Serie 3 en 1 h de soldadura de haz:

En consecuencia, en la máquina de la serie PHJ, la estructura general y la unidad de trabajo de la máquina de ensamblaje del haz H se ajustan de la siguiente manera:

a) introduzca la celda de soldadura de arco sumergida directamente y retire la ₂ soldadura original de CO;

b) Después de la celda de soldadura, agregue la celda de alisado en la salida de la máquina de la máquina de soldador de haz H de 3 en 1 H Video Mecánico. El principio de alisado es el mismo que el de la máquina de alisado del haz HyJ y YTJ H de la serie H:

Enderezado de la indicación del principio en Wuxi Jack 3 en 1 h Beam Assembly Weld Machine Integral Machine: ( Fig.2 )

c) De esta manera, la imagen general en la zona de trabajo central de un conjunto de la función integral de la función de la serie PHJ se produce:

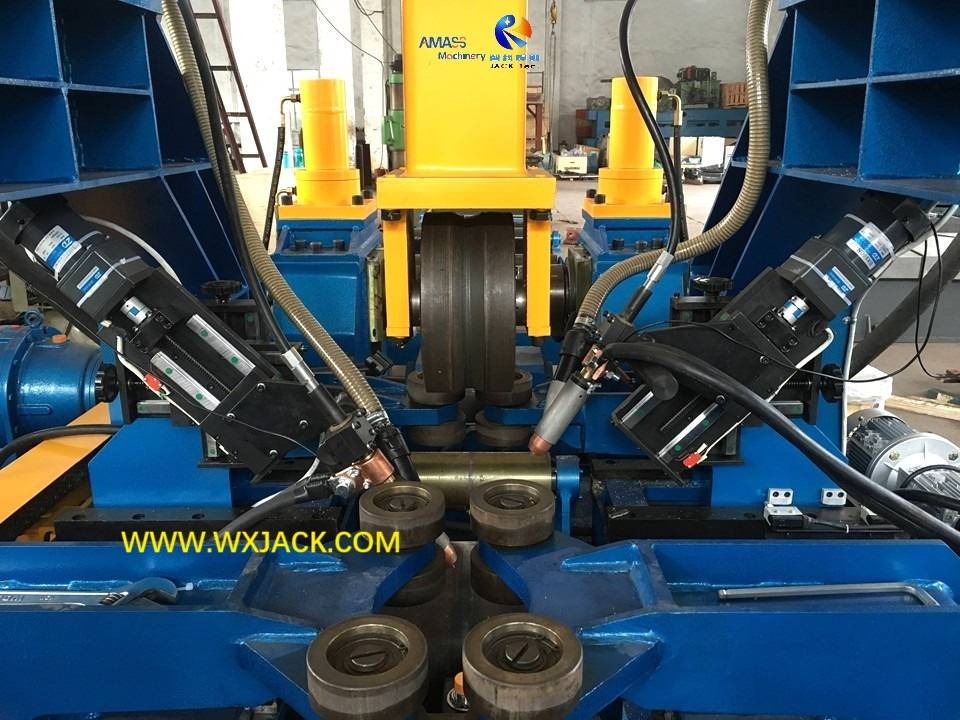

Zona de función central: unidades de ensamblaje, soldadura y enderezado de Wuxi Jack  3 en 1 h Machina de soldadura de haz: ( Fig.3 )

d) Esta es la razón por la que, aunque asume el mismo deber de sierra al hacer H Beam, la máquina de la serie PHJ tiene una estructura / apariencia / principio de trabajo completamente diferente con la máquina sumergida de haz H de LHA / LHT / LHC;

5) Posición de soldadura en la serie PHJ 3 en 1 Máquina de soldador de haz H vertical:

a) Esto también explica que, por qué para la máquina de soldadura de arco sumergida de haz H de los modelos LHA/ LHT/ LHC, puede realizar la sierra en la pieza de trabajo en 45 ° de más de una vez, lo que es aplicable para hacer una pieza de trabajo de peso pesado de gran tamaño de soldadura. Vea abajo:

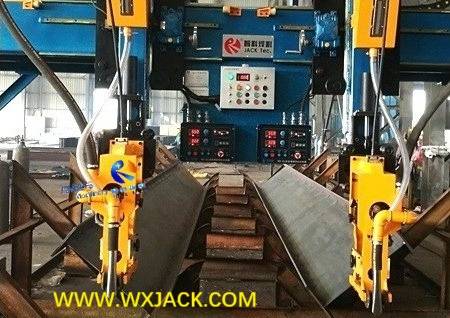

Sierra de filete de 45 ° (soldadura por arco sumergido) en Wuxi Jack Saw  H Máquina de soldadura por haz: ( Fig.4 )

b) Mientras que para la máquina de la serie PHJ y ZHJ, realiza  la soldadura de pase único a lo largo de la pieza de trabajo, que es aplicable para hacer una pieza de trabajo de peso ligero y medio de la costura de soldadura media:

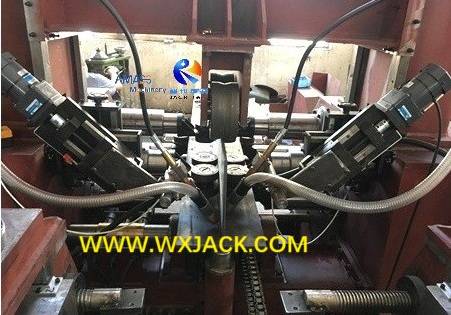

Operación de soldadura plana de 0 ° en Wuxi Jack 3 en 1 h Machina de soldadura de haz:  ( Fig.5 )

3.  Principios de diseño de la función integral de la serie PHJ H Máquina de fabricación del haz:

La máquina PHJ y ZHJ es un equipo sofisticado, que no está diseñado de la manera simple de 'copiar y pegar'. Se cumple una serie de reglas en toda su etapa de diseño. Lo cual, aquí solo enumeramos los varios prominentes:

1) Simplicidad y compacidad de la función de soldadura de haz H de la función integral:

a) La intención original de desarrollar la máquina es simplificar el proceso de fabricación en luz de luz y tamaño mediano Haz /T Haz, elevando el tiempo de valor agregado y disminuyendo el tiempo sin valor agregado;

b) Al igual que los órganos en el ser humano, cada subconjunto/ unidad en la máquina tiene su uso en un tamaño perfecto, no hay ningún redundante o de tamaño excesivo;

2) Seguridad y facilidad de uso de Wuxi Jack 3 en 1 IH Way Assembly Weld Machine Integral Machine:

a) Las personas siempre se clasifican primero en la industria manufacturera;

b) El diseño de la máquina de la serie PHJ y ZHJ tiene en cuenta cada detalle sobre este aspecto. Para obtener detalles, consulte la página del producto de la máquina de fabricación de haz H;

3) En general y delicadeza de la máquina de fabricación de haz de 3 en 1 h:

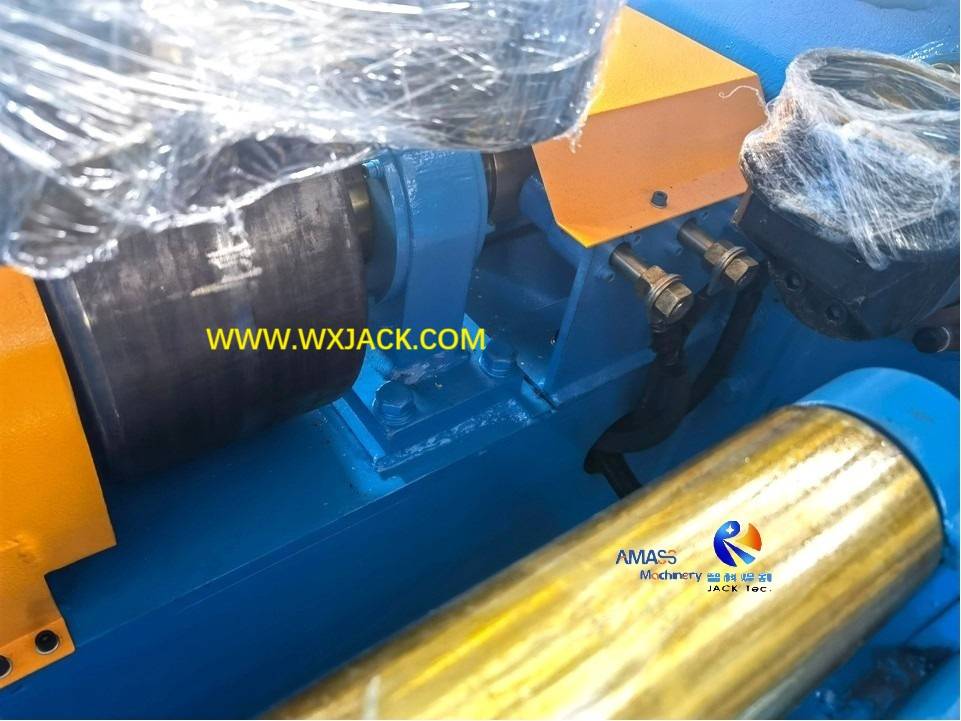

a) Consulte las 2º ^y 3 fotos ^{de RD} . El diseño de la máquina de la serie PHJ y ZHJ no solo considera la compatibilidad general, sino también la delicadeza en detalle. En la segunda foto adjunta ^, que se tomó en el área de ensamblaje de la máquina, el polo de puesta a tierra/ interruptor de límite fotoeléctrico/ Mini-Aplift Gadget está razonable, garantizando la seguridad/ precisión del proceso de ensamblaje;

b) Como se muestra en la ^{foto 3} rd adjunta, el diseño en la caja de la varilla de tracción de la máquina 3 en 1 dibuje la referencia de Bionics, que funciona como 'Claw ' para agarrar la materia prima durante su alimentación en la máquina;

4) Simetría y estética de Wuxi Jack  3 en 1 h Machina de soldadura de haz:

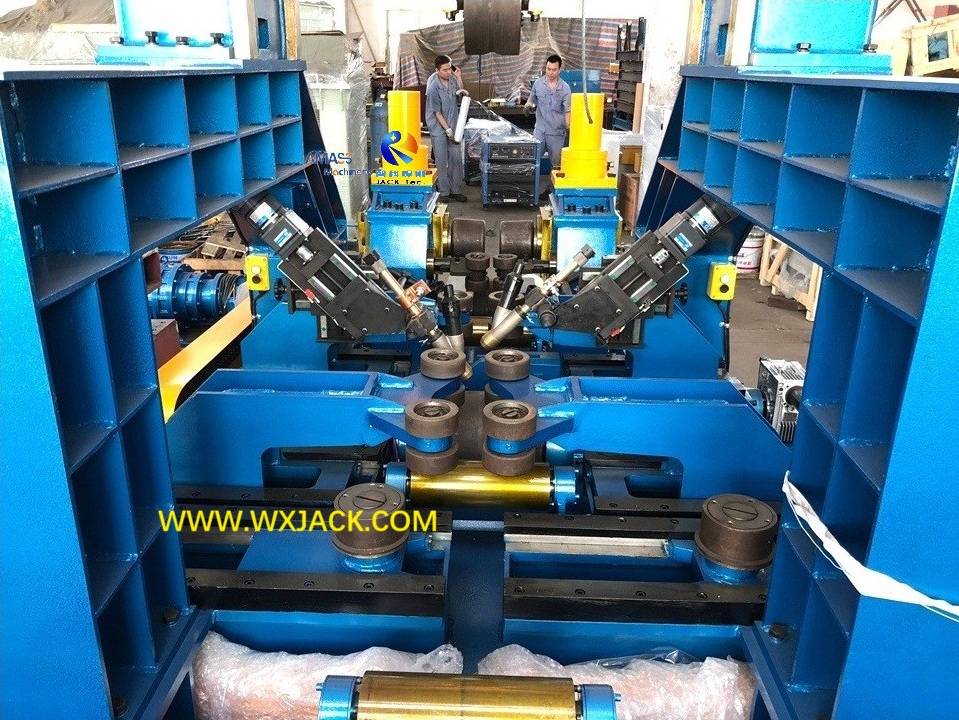

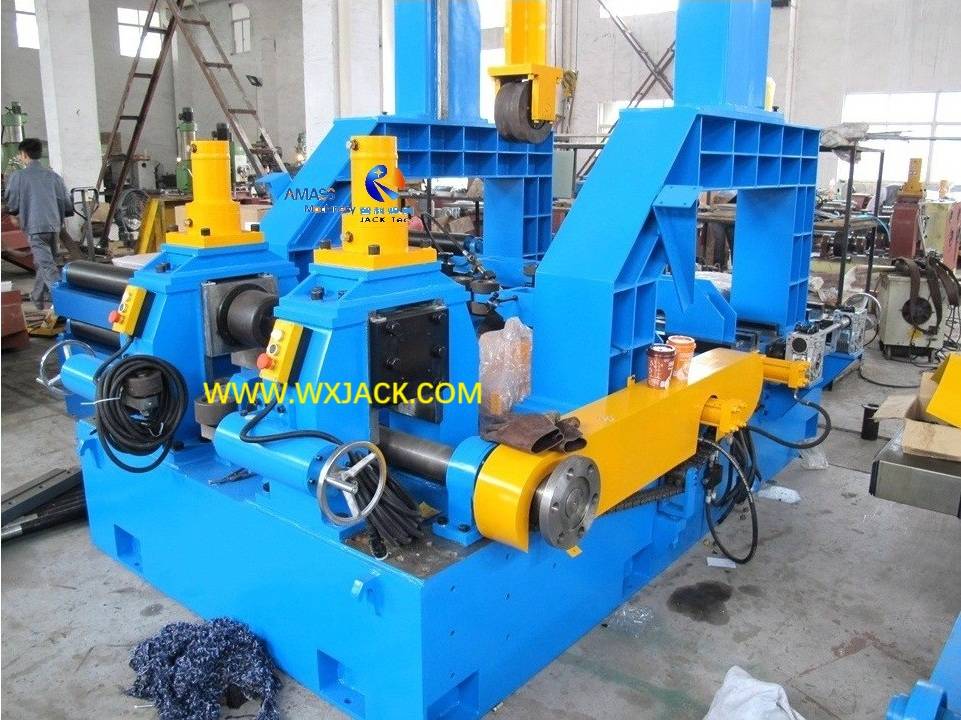

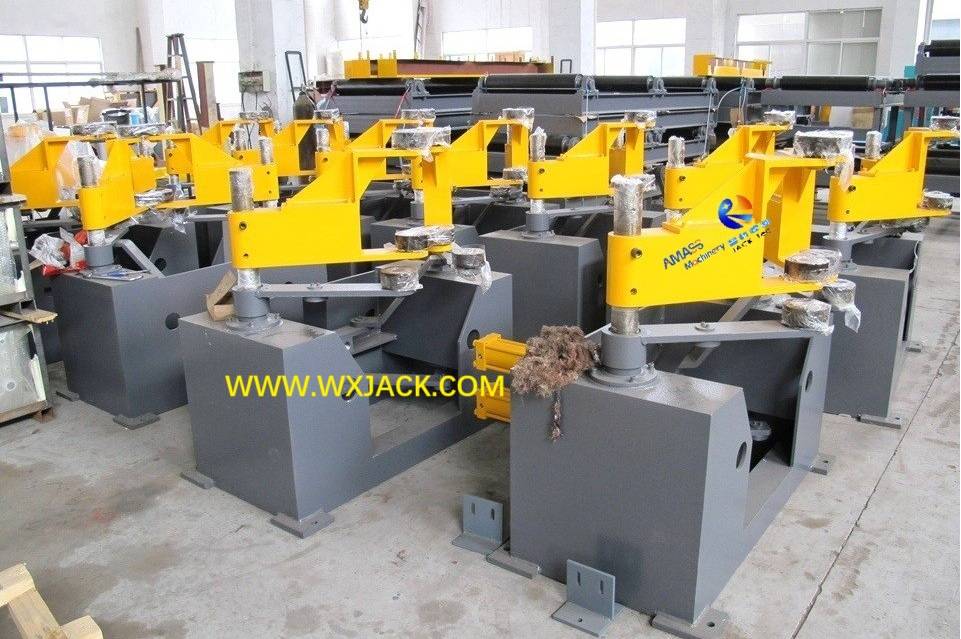

Las 4 th /5th fotos adjuntas ^demuestran completamente ^que , ^en el diseño de Wuxi Jack Phj y Zhj 3 en 1 máquina de soldador de haz vertical H, además de su practicabilidad, la simetría y la estética tampoco se pierden, tanto en estructura como en  la coincidencia de color  de la máquina de la  máquina ..

4. Parámetros técnicos de la máquina de fabricación de haz Modelo H de PHJ:
