PhJ18 Alta precisión tres en una máquina de fabricación de haz de uno I

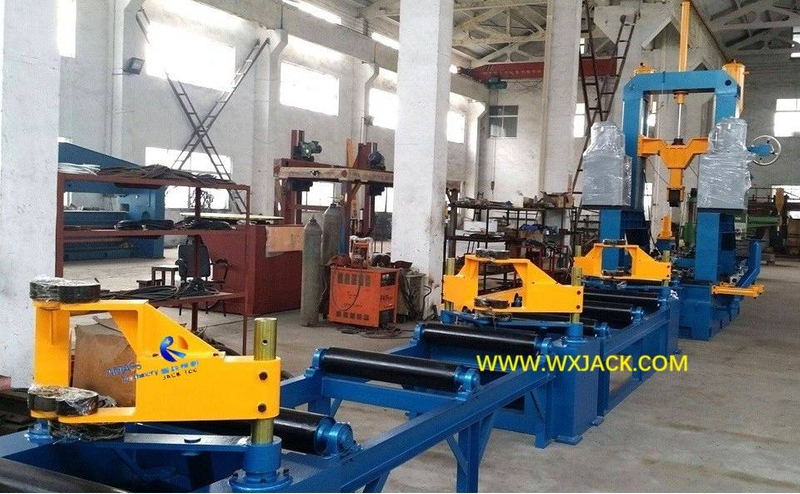

Sitio de ensamblaje de Wuxi Jack 3 en 1 IH Beam Assembly Weld Machine Integral Machine:

1) Se adjunta un conjunto de una máquina de fabricación de haz H de Soldadura H de alta precisión de alta precisión tomada en el área de exhibición Wuxi Jack;

2)  Esta foto, debido a su exhibición panorámica de la máquina, ha sido hilera por algunos competidores y pegar esta foto en su sitio web;

3) En realidad, Wuxi Jack tiene propiedad de la propiedad intelectual en esta foto para este soldador de haz vertical automático. Damos la bienvenida a los clientes que visiten a nuestra empresa para verificar en el sitio..

A. Entrega y contraparte tradicional versus máquina de producción automática de haz automático de modelo PHJ18 :

1.  En términos de su uso, la máquina de la serie PHJ se puede ver como una especie de máquina de producción automática de haz H integrada con 3 funciones centrales: ensamblaje, soldadura y enderezado de brida;

2. Esto implica no solo para la producción de haz H soldado/ haz, sino también el haz T; No solo la sección transversal simétrica, sino también asimétrica. Consulte el boceto a continuación:

3.  Sección transversal simétrica y asimétrica del haz H soldado terminado de 3 en 1 IH Manja de soldadura de ensamblaje del haz: la máquina integral : ( Fig.1 )

4. Características técnicas y de aplicación de la máquina de fabricación de haz PhJ18 Modelo 3 en 1 h:

1) PHJ18 es de tamaño medio a grande de la serie PHJ 3 en 1 IH Machina de haz;

2) El Máx. La altura de  la pieza de trabajo terminada (red de haz H soldada) es de 1,800 mm , perteneciente a miembros de la estructura ligera y media;

3) Salida: la máquina modelo PHJ18  produce haz de T / I / H soldado con una sola pieza de pieza con sierra (soldadura por arco sumergido);

4)  El tamaño de la punta de soldadura entregada  en el haz H fabricado es de 8 ~ 12 mm;

5) Rango de aplicaciones: con este rango de especificaciones de piezas de trabajo, la máquina modelo PhJ18 se superpone a las entregadas de los equipos de producción de haz H de servicio pesado , el modelo de contraparte es tres conjuntos de máquinas:

a)  Máquina de soldadura de viga del modelo H de Z18 H;

b) máquina de soldadura de sierra de sierra de viga LHA5Z;

c) máquina de alisado de haz Modelo H HYJ-800;

5. En este sentido, la máquina modelo PhJ18 es un equipo muy rentable para los clientes de la industria de la estructura de acero . Las piezas de trabajo que PhJ18 no puede cubrir son las que implican el pase de soldadura de más de una vez. En tal condición, el modelo LHA5Z (máquina de sierra de haz H) es imprescindible.

B. Alto estándar de la serie Phj Saw Automatic 3 en 1 IH Máquina de soldadura de haz:

1. Esquema: la máquina de la serie PHJ es un equipo exquisito de diseño y mano de obra, con un alto nivel de implementación en cada paso del proceso de entrega para la entrega. Aquí damos varios ejemplos a continuación, desde el ensamblaje hasta la soldadura y el enderezado:

2.  Característica de ensamblaje en Wuxi Jack 3 en 1 IH Viga Máquina de soldadura de soldadura Integral:

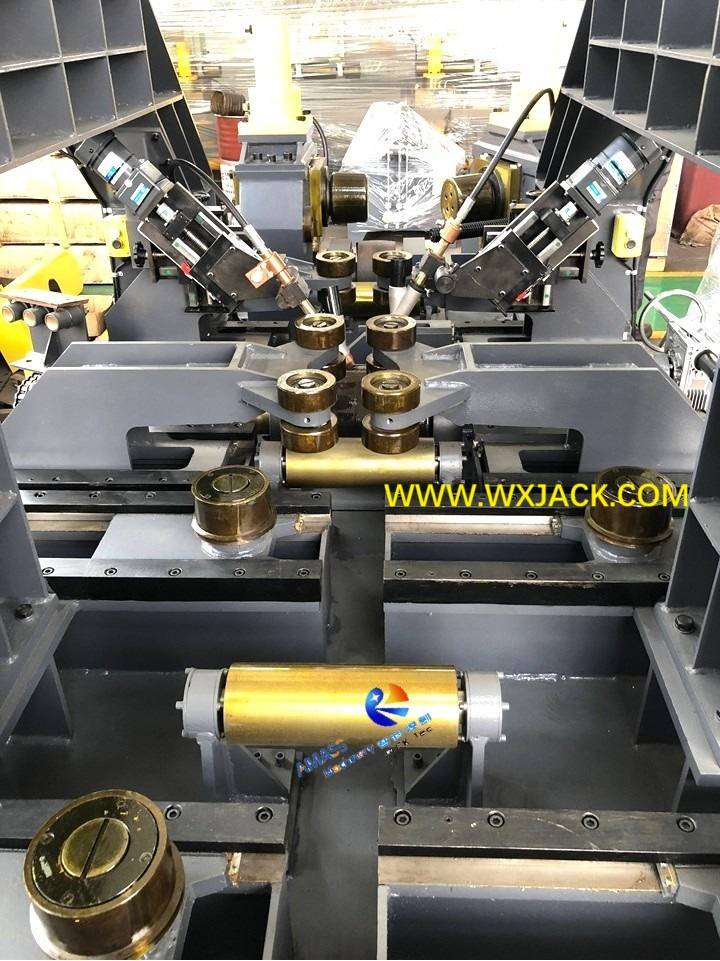

1) Verifique la 2a ^foto adjunta. En la serie PHJ (y la serie ZHJ), la alineación de la brida y la web se realizan con varios pares de rodillos planos instalados horizontalmente. (3 pares para el ajuste de la brida y 2 pares para el ajuste web);

2) Estos rodillos de alineación de propósito de ajuste de esta máquina de soldador de haz H vertical 3 en 1 tienen mecanizado de precisión después de la forja, y de tipo excéntrico --- que tienen una carrera adicional de ajuste de incendio de 1 ~ 1.5 mm para el ajuste fino de la brida y la posición de la red;

3. La otra  característica de ensamblaje en Wuxi Jack 3 en 1 IH Beam Assembly Weld Machine Integral Machine:

1) Verifique la foto 3 ^{rd adjunta} . Hay interruptores de límite fotoeléctrico ajustados con la máquina, para la brida y el ajuste web respectivamente;

2) Estos interruptores de límite fotoeléctrico emitirán luz roja en el proceso de la operación de la máquina;

4. La característica de ensamblaje de 3 rd ^adjunta  en Wuxi Jack 3 en 1 IH de la viga de soldadura de soldadura en recta de la máquina integral:

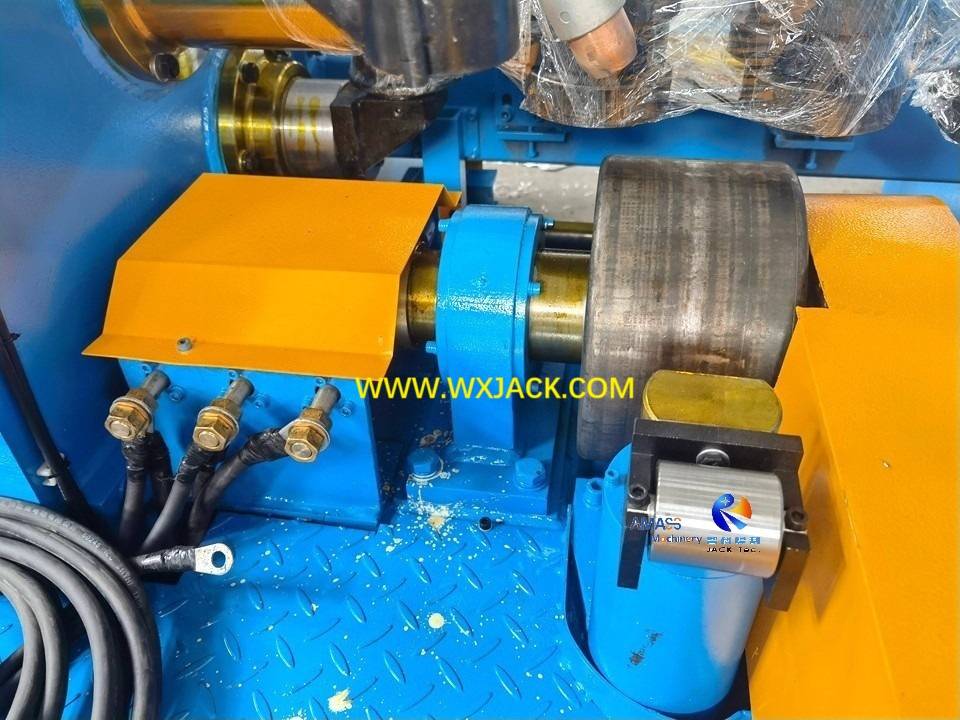

1) También en la foto 3 ^{rd adjunta} . Hay un pequeño dispositivo hidráulico justo detrás del rodillo de ensamblaje, que tiene dos funciones: su lado lateral sirve como una parada dura para la alineación de terminales de brida y web;

2) y, cuando la pieza de trabajo que se carga en la máquina tiene una longitud larga y un poco de espesor (que carece de rigidez suficiente);

3) Este gadget se levantará para sostener la pieza de trabajo, evitando que se balancee --- De esta manera, la mejor precisión del proceso de ensamblaje se puede hacer en la máquina;

5.  Característica técnica de soldadura de Wuxi Jack 3 en 1 h Máquina de fabricación de haz:

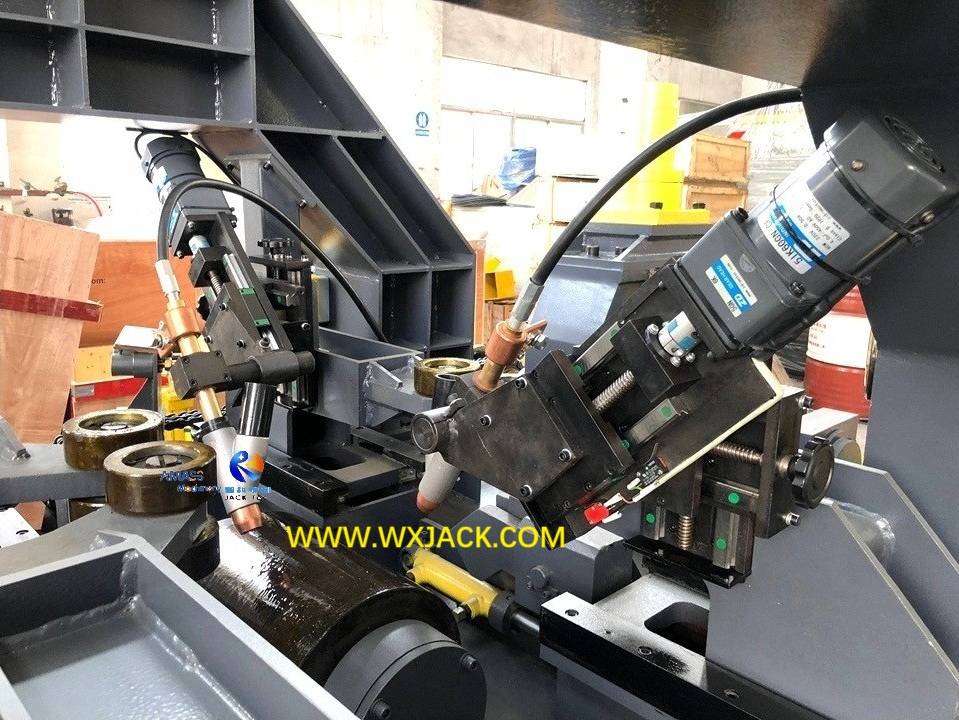

1) La adjunta ^4ª foto muestra la antorcha de soldadura utilizada en la máquina 3 en 1;

2) Tiene 2 pasos de mecanismo de posicionamiento: el primero es su soporte deslizante de 45 ° guiado con una guideril lineal precisa (accionamiento de motor de CC);

3) El segundo es el manual de diapositivas cruzadas para el ajuste en dirección horizontal y vertical, también guiada con una guideril lineal precisa en la máquina;

4) De esta manera, la antorcha de soldadura puede apuntar a la costura de soldadura todo el tiempo, para obtener la mejor y consistente calidad de soldadura en la máquina de la serie PHJ todo el tiempo;

6.  Enderezar la función técnica en Wuxi Jack 3 en 1 h Máquina de fabricación de haz:

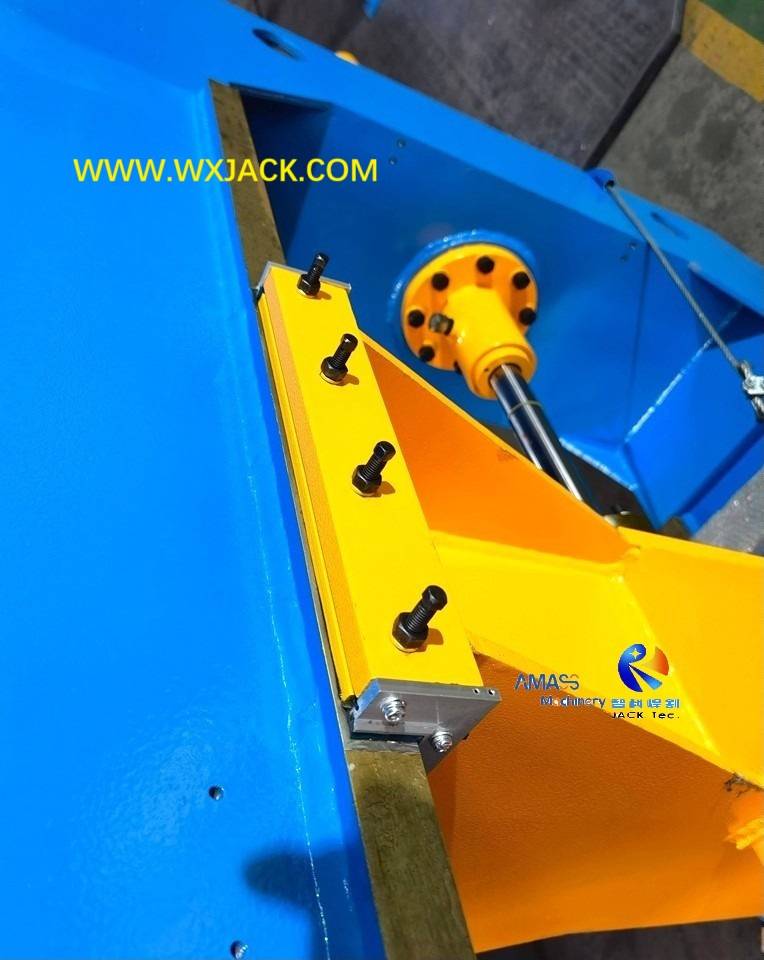

1) La ^fotografía 5 adjunta se tomó en el lado de alisado de la máquina;

2) Como se puede ver a partir de él, para administrar precisos el proceso de alisado, se instalan 2 piezas de reglas en los dos rodillos de alisado hacia abajo, para manipular su carrera de alisado hacia abajo con precisión, haciendo un efecto de alisado de prueba completa de la máquina;

7.  Roller de prensado principal en Wuxi Jack 3 en 1 máquina de producción automática de haz H:

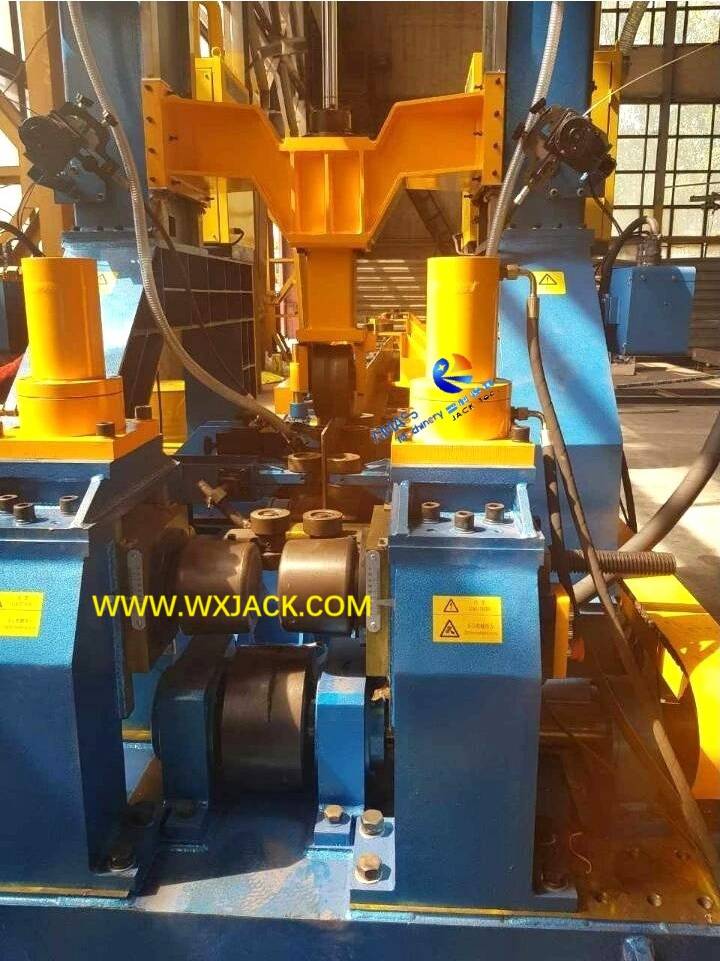

1) La  foto ⁶ adjunta muestra la sección superior de la máquina 3 en 1, que el cilindro hidráulico y la forma de y hacia abajo para conducir el rodillo de presión principal se guían con 4 piezas de guiders lineales precisas en la superficie interna del haz de pórtico;

2) De esta manera, la ejecución estable y precisa se puede obtener con la máquina de la serie PHJ:

3) Boceto de haz H soldado terminado que se producirá a partir de 3 en 1 máquina:  ( Fig.2 )

C. Parámetros técnicos de la máquina de fabricación de haz PhJ18 Modelo 3 en 1 h:
