1.   Introducción general en la máquina de redondeo de borde de placa RH1500 :

1) Antecedentes comerciales:  la primera imagen adjunta muestra un conjunto de Wuxi Jack RH1500 Model  Plate Borde Rounding Machine ,  que se tomó en una instalación de clientes. Puede identificarse en su marco principal mecánico, tablas de rodillos transportadores de entrada y salida, placa eléctrica de piso de taller y estación de bomba hidráulica;

2) Como se puede ver en las fotos adjuntas, junto con otros equipos, este conjunto de máquina de placas de tamaño medio constituye una línea de producción automática para la construcción de barcos;

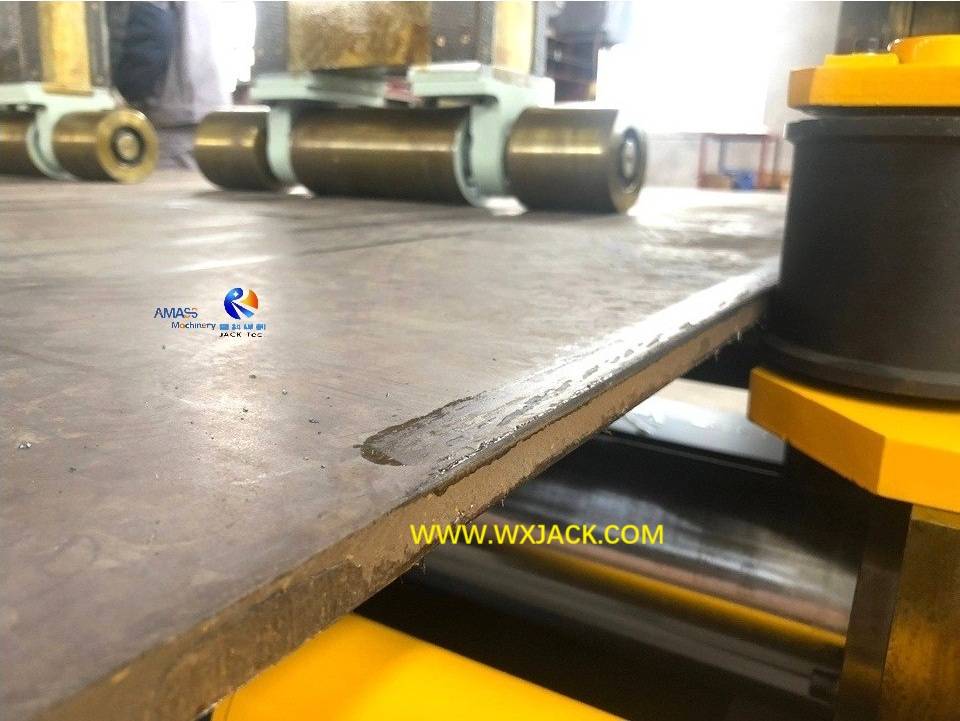

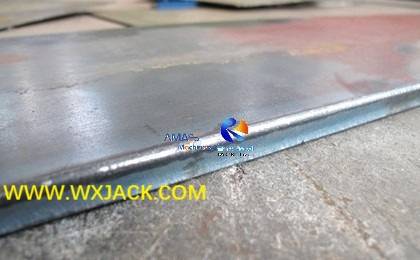

3) Efecto del redondeo de borde de la pieza de trabajo de esta máquina, verifique a continuación:   ( Fig.1 )

2. Fundación de la máquina de desbordamiento de borde de placa RH1500 :

1) Fundación de la máquina: como se muestra en las imágenes adjuntas y abajo. Para la máquina de recorte de borde con  un ancho de redondeo de borde efectivo de más de 1,000 mm ( modelo RH1000 ), la máquina debe estar preparada para la base:

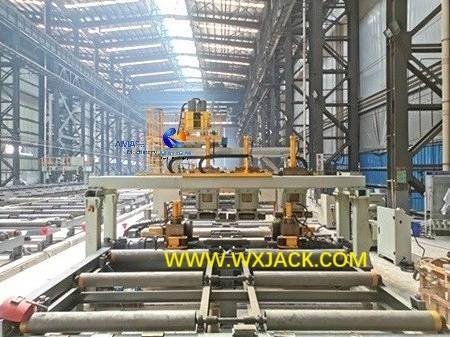

Foundation of Wuxi Jack RH1500 Modelo en las instalaciones del cliente: ( Fig.2 )

2) Profundidad de base:   puede encontrar en las fotos que, la base de la máquina modelo RH1500 se convierte en un pozo de 300 mm de profundidad de ~ 400 mm. La profundidad de este pozo depende del nivel de superficie terminado de la tabla de rodillos de transporte: la superficie superior de los rodillos debe estar al ras con la del equipo restante en la línea de producción;

3)   Después de cavar el pozo, dos veces de vertido de cemento es el siguiente trabajo de paso durante la instalación de la máquina;

4) Al finalizar el período de curado del cemento de la base de la máquina, los pernos de anclaje se utilizan para asegurar el cuerpo de la máquina de redondeo de borde en el taller de piso;

5) La base de los modelos de máquina más grandes: RH2000  y RH3000 , deben prepararse de la misma manera que se avecina a la instalación de la máquina del tiempo.

3. Diseño de unidades principales en la máquina de redondeo y recorte de borde de la placa RH1500 en el sitio del cliente:

1)   Máquina de redondeo de borde eléctrico de control de la placa:

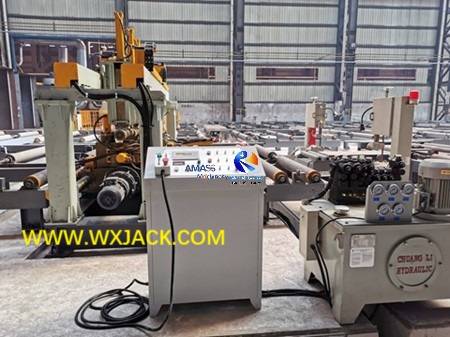

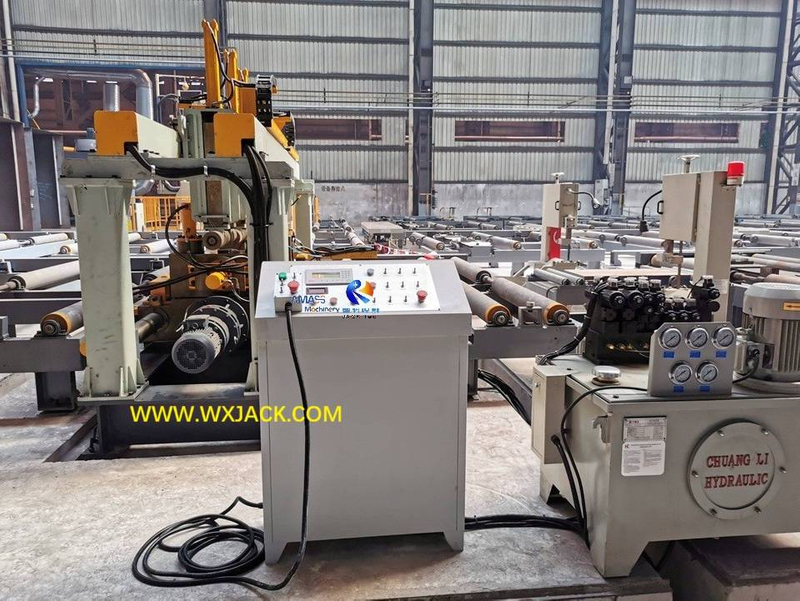

a) Como puede verificar desde abajo, se coloca el gabinete de control eléctrico junto con el cuerpo del marco de pórtico de la máquina, de pie en el piso del taller:  ( Fig.3 )

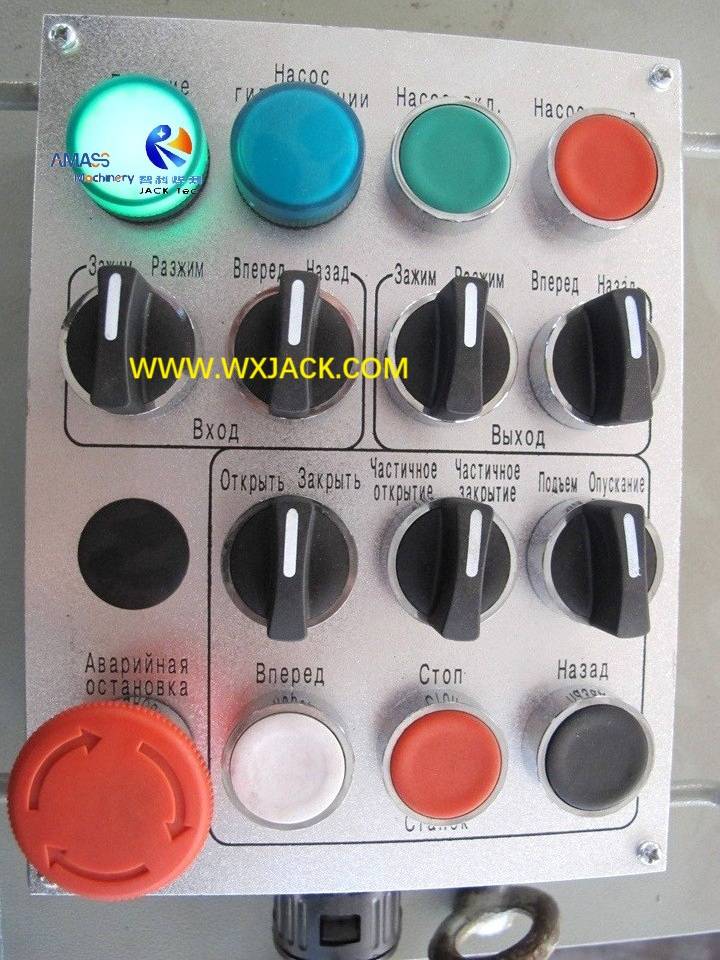

b) Medida a prueba de polvo:  con el fin de obtener una operación conveniente, esta máquina modelo RH1500 de tamaño medio tiene tanto el panel de operación en la cubierta de su tablero de control eléctrico y un colgante remoto:

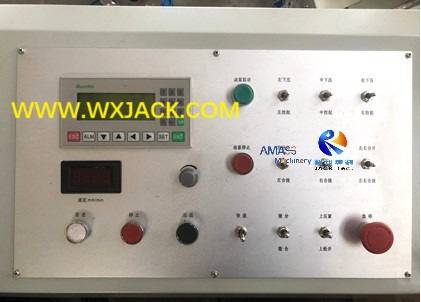

Panel de operación de Wuxi Jack RH1500 MÁQUINA: ( Fig.4 )

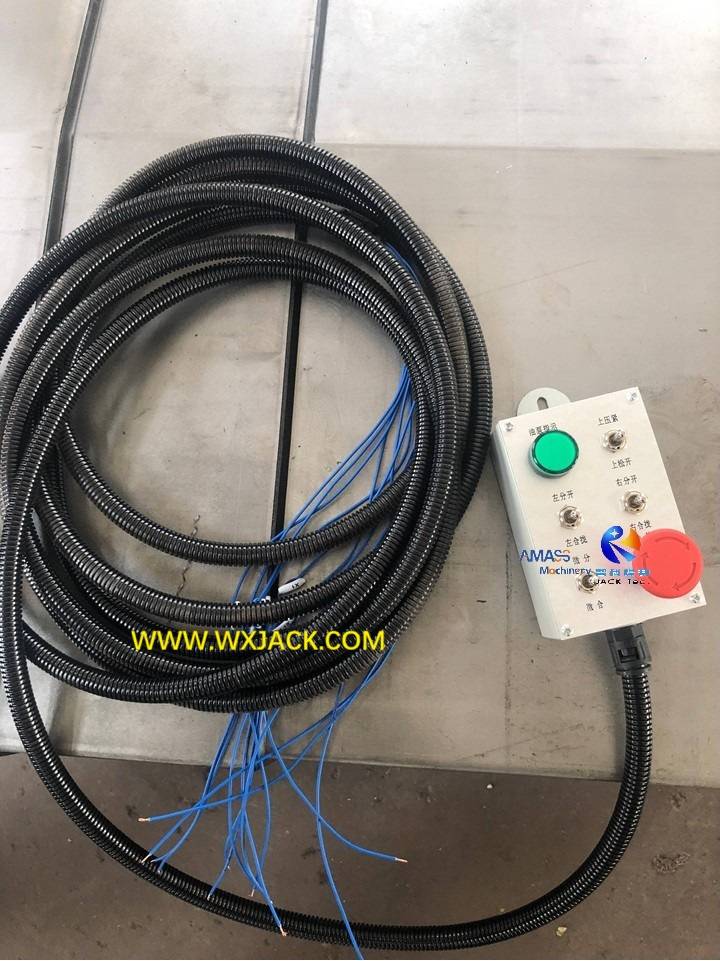

c)   El colgante remoto es para la comodidad de observar y ajustar el proceso de redondeo de borde cerca;

2) Estación de bomba hidráulica de la máquina de redondeo del borde de la placa:

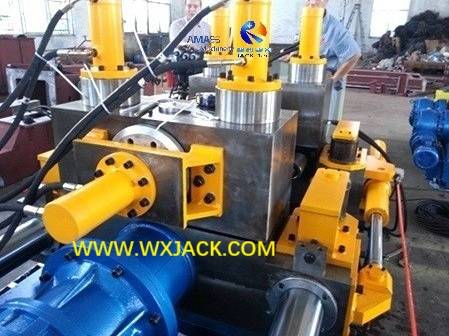

A)  Modo de conducción principal: esta máquina de placa es un tipo de equipo impulsado por la hidráulica en un sentido real, porque excepto la carrera transportadora y el movimiento transversal de los rodillos de redondeo de borde, la otra operación de trabajo de esta máquina está impulsada por hidráulica. Entonces, su área de trabajo está equipada con muchas piezas de cilindros de aceite:

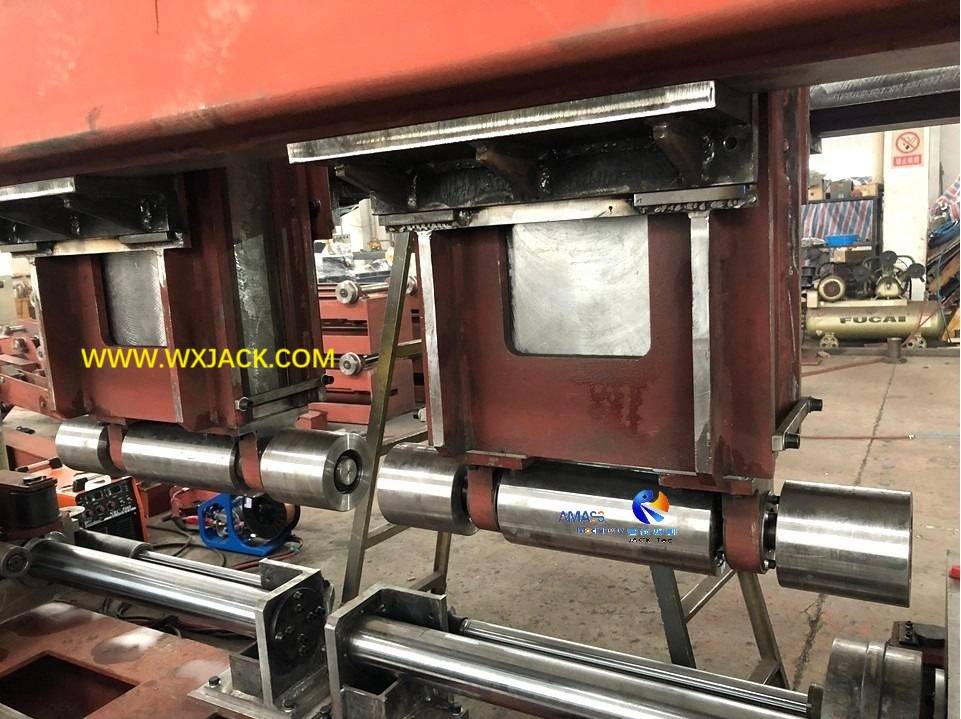

Cilindros de aceite de Wuxi Jack RH1500 Manaina modelo: ( Fig.5 )

b) Control: todos los cilindros de aceite de esta máquina se controlan con las válvulas electromagnéticas correspondientes del sistema hidráulico;

c) Posición: la estación de bomba de aceite que da energía a todos los cilindros de aceite por medio de válvulas electromagnéticas, también se coloca junto con el marco principal de la máquina, adyacente a la placa de control eléctrico.

4. Cables, tuberías y tubos de enrutamiento de la máquina de redondeo de borde de la placa RH1500:

1) Modo de accionamiento híbrido en una máquina:  como se introdujo anteriormente, esta máquina se centra en el  redondeo de borde de chapa de metal de desgaste integra la unidad eléctrica, accionamiento hidráulico y unidad neumática en un equipo para todas sus tareas;

2) En consecuencia, hay numerosas líneas de cables, tuberías de petróleo y tubos de gas desplegados en esta complicada máquina;

3) Importancia: tener un enrutamiento adecuado de estas líneas es muy importante para adquirir una operación segura, un servicio efectivo y una buena apariencia de todo el conjunto de esta máquina de redondeo y recorte de borde de la placa;

4) Diseño ingenioso:  como se puede verificar desde las fotos adjuntas, la ' arteria ' y ' vena ' de la máquina se despliegan en la ingeniosa forma combinada de la cadena de arrastre, el haz aéreo, el puente de los cables, los clips y los túneles, que alcanzan un arreglo simple y razonable de las líneas, asegurándose de una entrega constante y confiable de la máquina en el sitio del cliente: el sitio del cliente:::::

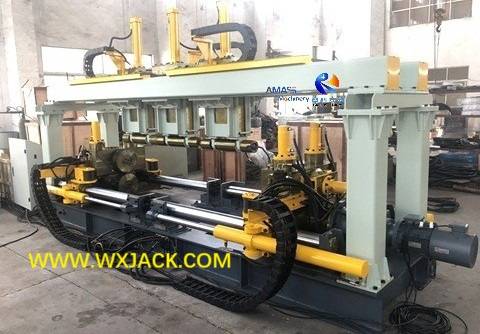

Implementación en cables/ líneas en la unidad de función de la máquina modelo Wuxi Jack RH1500 : ( Fig.6 )
