Máquina de redondeo de borde de placa automatizada RH-2000 para maquinaria de puerto

1.   Máquina de recorte y redondeo de borde de placa automática RH2000 :

1) Hasta ahora, para el producto de la máquina de la serie RH, hemos introducido temas que cubren: uso, rendimiento, estructura, componentes principales, configuración, movimiento y modo de conducción en la introducción anterior del producto. Si tiene interés, verifique las secciones de productos de la serie RH , y la máquina de modelos  RH2000 , y RH3000 ;

2) En esta sección de producto de la máquina de recorte de borde de placa automática RH2000, discutiremos su automatización en términos de operación y gestión de procesos, haciendo eco de este nombre del producto de 'automático '. Desde la perspectiva del cliente, este es uno de su enfoque de atención durante la compra de la máquina.

2. Operación de la máquina de desbordamiento y redondeo de borde automático de la placa RH2000 :

Operaciones automáticas, sin interferencia humana en la máquina:

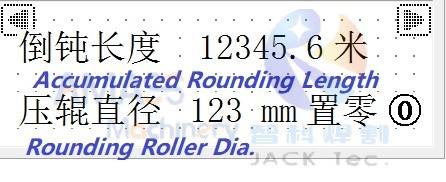

Verifique a continuación bosquejo en la interfaz operativa de HMI (interfaz de máquina humana) en la máquina Wuxi Jack:   ( Fig.1 )

1) Interfaz de operación en la máquina de redondeo de borde automático de la serie RH:

A) Idioma: que se muestra en el pequeño boceto anterior en la pantalla táctil HMI, está en idioma chino. Por supuesto, cualquier idioma está disponible para la conveniencia del cliente en esta máquina. Denota la longitud de redondeo de borde total de los rodillos de redondeo de corriente ( ' Longitud de redondeo de borde acumulado ' );

b) Vida útil de rodillos de redondeo de borde: esto se debe a que, en la operación diaria de la máquina, los rodillos de redondeo de borde son consumibles. Damos su vida laboral sugerida (en forma de 'Longitud de redondeo total ') En la lista de parámetros de la máquina, verifíquela al final de esta sección de producto en la lista de parámetros;

c) Otro parámetro que se muestra en esta interfaz es el diámetro del rodillo de redondeo de borde ( ' Diámetro del rodillo de redondeo '): para la máquina de redondeo de borde de ancho de gran ancho RH2000 , Wuxi prepara 2 tipos de rodillos de redondeo de borde, que atienden los 2 grados de espesor de placa de la pieza de trabajo: ( 10 ~ 14 mm ) y ( 14 ~ 40 mm );

2) Velocidad de trabajo en la serie de redondeo de borde de placa automática de la serie RH:

a) Velocidad constante alta: la velocidad de redondeo de borde suele ser valores constantes de 7,200 mm/min.;

b) Si los clientes necesitan que la velocidad de trabajo sea ajustable, por ejemplo, en el rango de 3.000 ~ 12,000 mm/min. , El inversor de CA se utilizará en la máquina para este propósito, y se instalará un medidor de pantalla digital correspondiente en el panel operativo en consecuencia.

3. Tareas del operador en la máquina de recorte de reducción de la placa automática RH2000 :

1) Carga y descarga de placa de pieza de trabajo y placa redondeada de borde terminado dentro y fuera de la máquina;

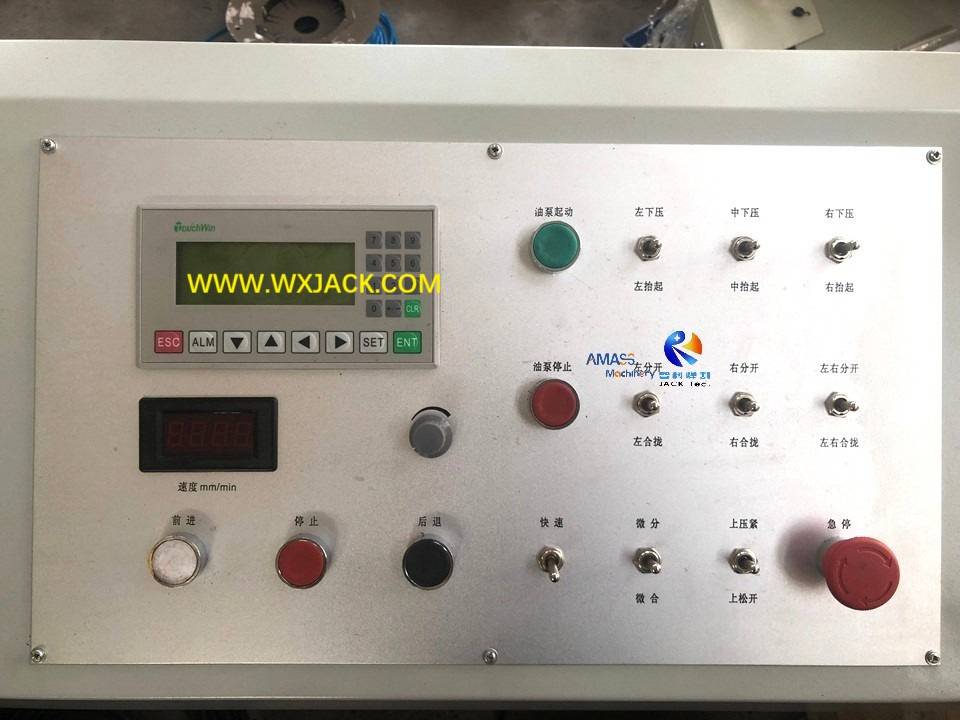

2) Ajuste en el posicionamiento de la placa de trabajo y los rodillos de redondeo de borde, según el tamaño de la pieza de trabajo: ancho y grosor. Esto se hace mediante el control de botones e interruptores en el panel de operación de la máquina:

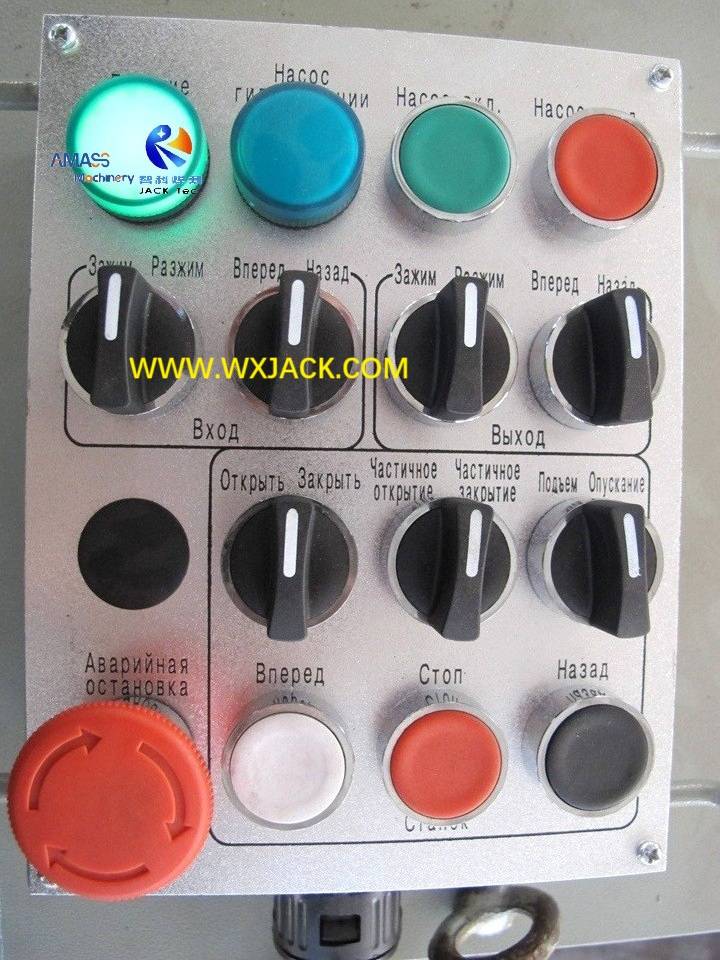

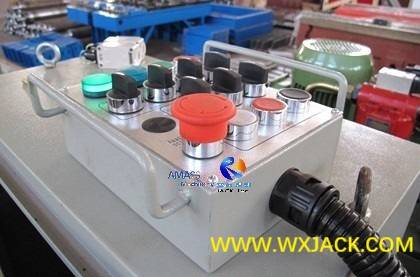

Panel de operación sostenido a mano de la máquina modelo RH1500 : ( Fig.2 )

3) Monitor de proceso: Observe y monitoree la operación de redondeo de borde en la máquina, haciendo que se llevara a cabo normalmente como se esperaba.

4. Pasos de operación en la máquina de recorte y redondeo de borde de placa automática:

1) Levante la placa de la pieza de trabajo en la mesa de rodillo transportador de entrada de la máquina y coloque la placa en la posición media de la mesa del rodillo tanto como sea posible. Consulte la foto de abajo;

2) Basado en el ancho de la placa de la pieza de trabajo, seleccione la cantidad adecuada de los rodillos presionadores hacia abajo correspondientes: ya sea 1 pieza, o 2 piezas, o totalmente 3 piezas que se utilizarán:

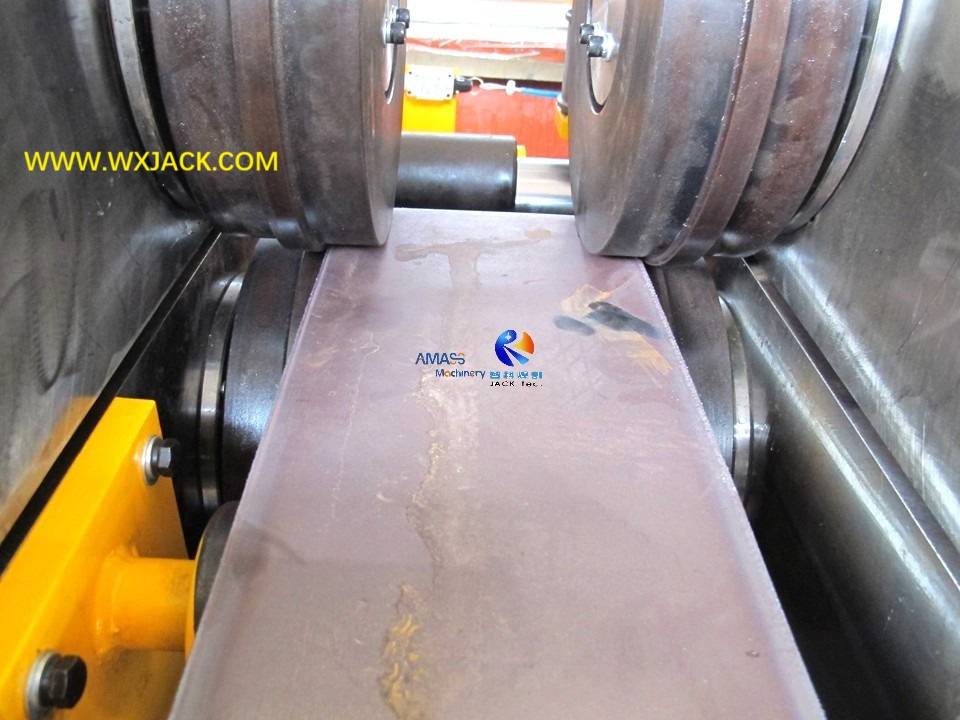

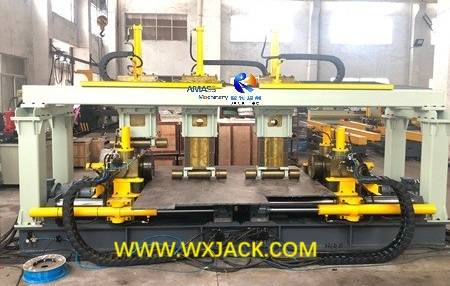

Rolleros de presión hacia abajo de la máquina modelo RH1500 : ( Fig.3 )

3) Ajuste en la posición de la placa: Coloque y sujete la placa de la pieza de trabajo con precisión en función de sus dimensiones generales, incluidos el grosor, el ancho y la condición recta del lado de redondeo de borde, mediante el ajuste en los cilindros de aceite de posicionamiento vertical y horizontal en la máquina de recorte de borde;

4) Iniciación en la operación: comienza en el motor de transmisión principal, envía una placa de la pieza de trabajo hacia adelante y haz que el borde redondee al mismo tiempo pasando por la máquina modelo automática RH1500:

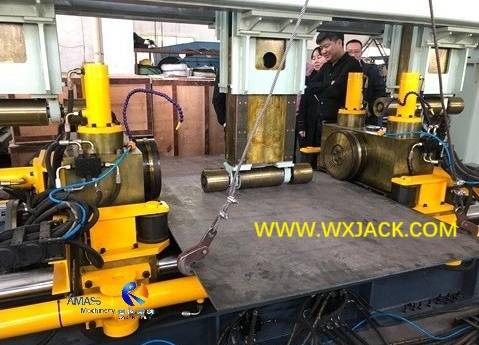

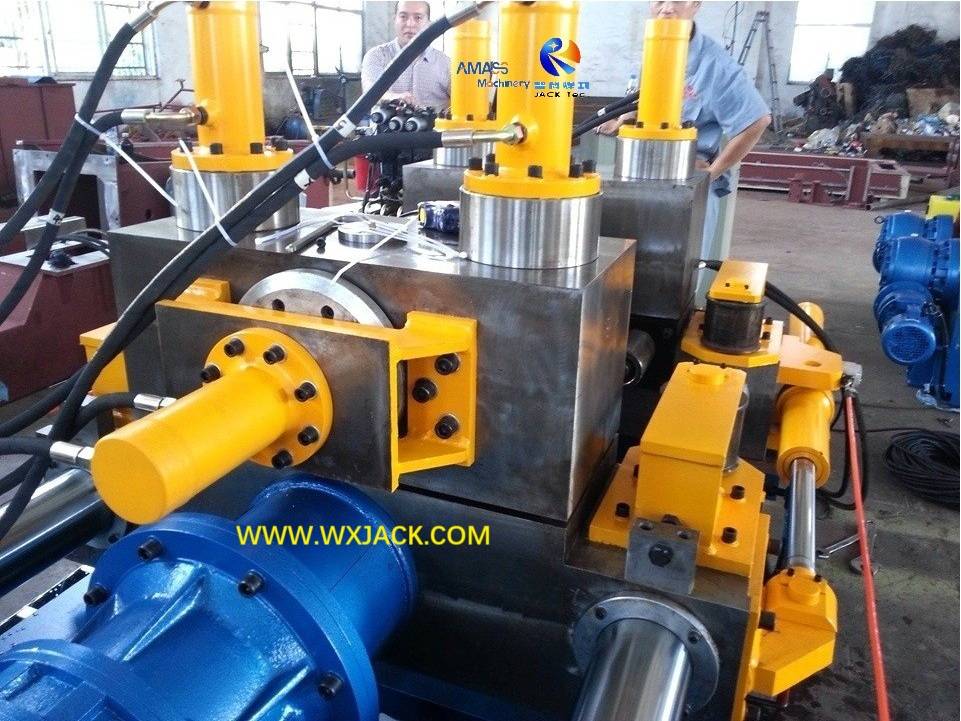

Celda de funciones en Wuxi Jack RH1500 Manaina del modelo: ( Fig.4 )

5) La unidad de limpieza de desechos de reducción del borde de la transmisión de aire despejará los desechos, que se generan en el proceso de redondeo en la máquina.

5. Parámetros técnicos de la máquina de redondeo de borde automático de la placa RH2000 :
