Estructura de cuadro de caja RH1500 Machina de desbordamiento y redondeo de borde

1. La aplicación de la máquina de redondeo de borde de alta eficiencia RH1500 :

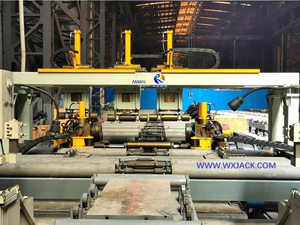

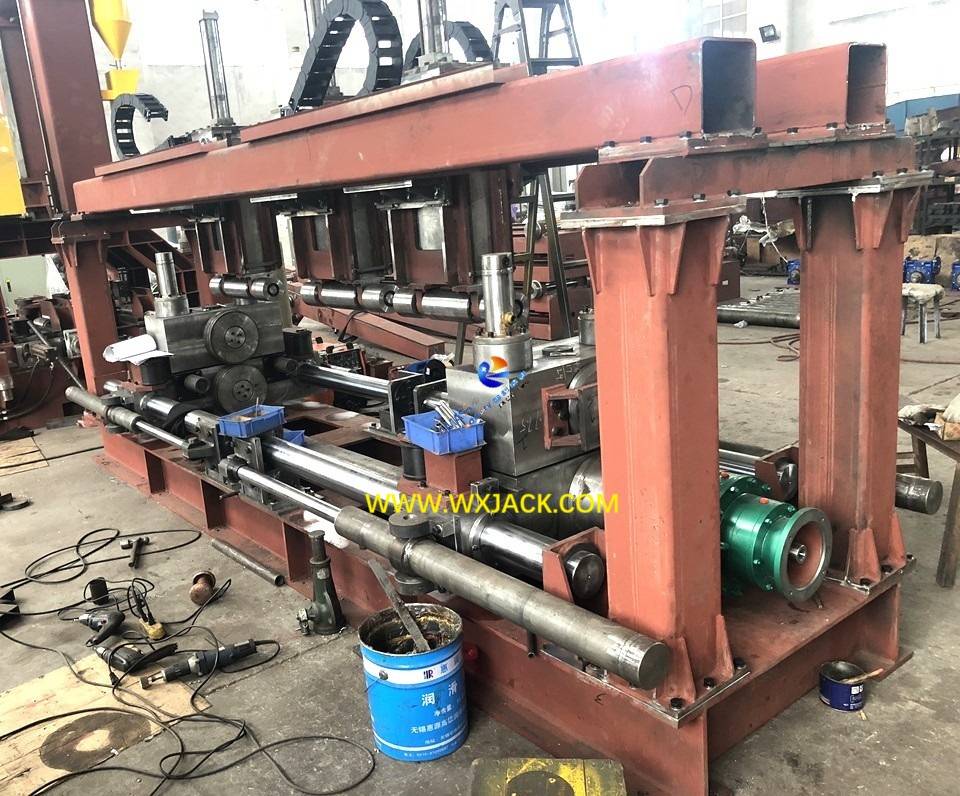

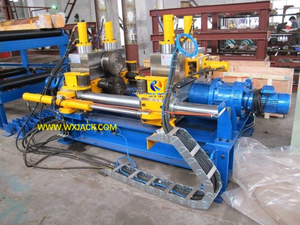

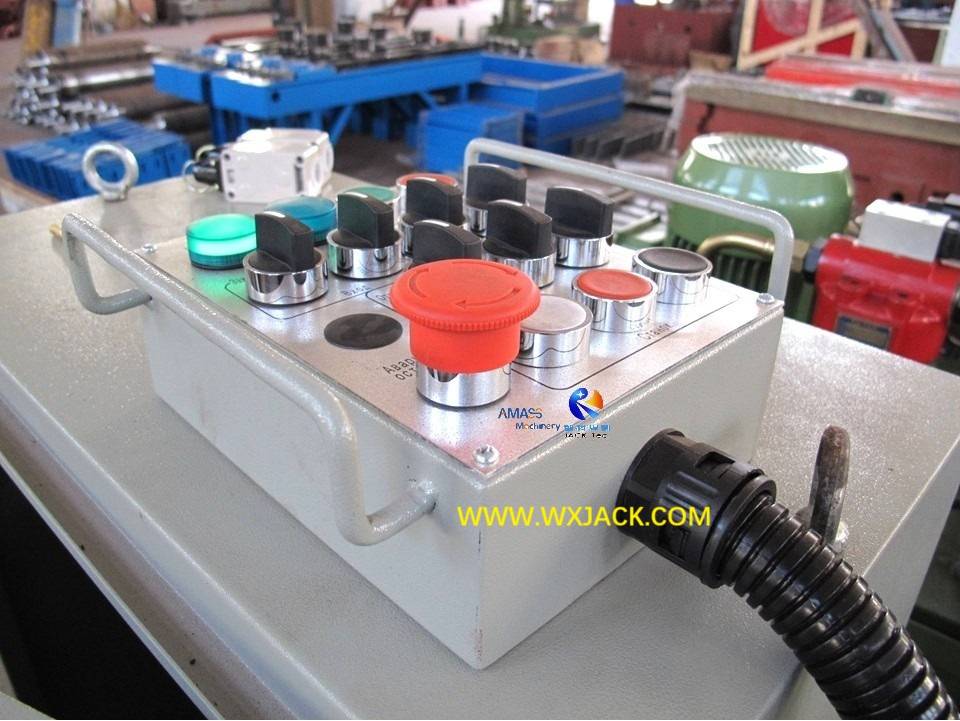

1) Las fotos adjuntas muestran un conjunto de 1.500 mm de  la máquina de redondeo de borde de placa ancha para la placa para la construcción naval, en el paso de proceso de ensamblaje en el taller Wuxi Jack.

2) Velocidad de trabajo alta:   en este equipo, la velocidad de redondeo de borde de 7200 mm/min. es realmente alto eficiente, lo que puede ayudar a los clientes a impulsar su productividad en gran medida. Esta es la razón por la que nombramos el equipo RH1500 ' alta eficiencia '. Consulte la foto a continuación en el momento de trabajo de la máquina:

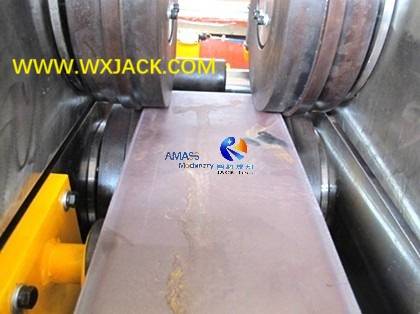

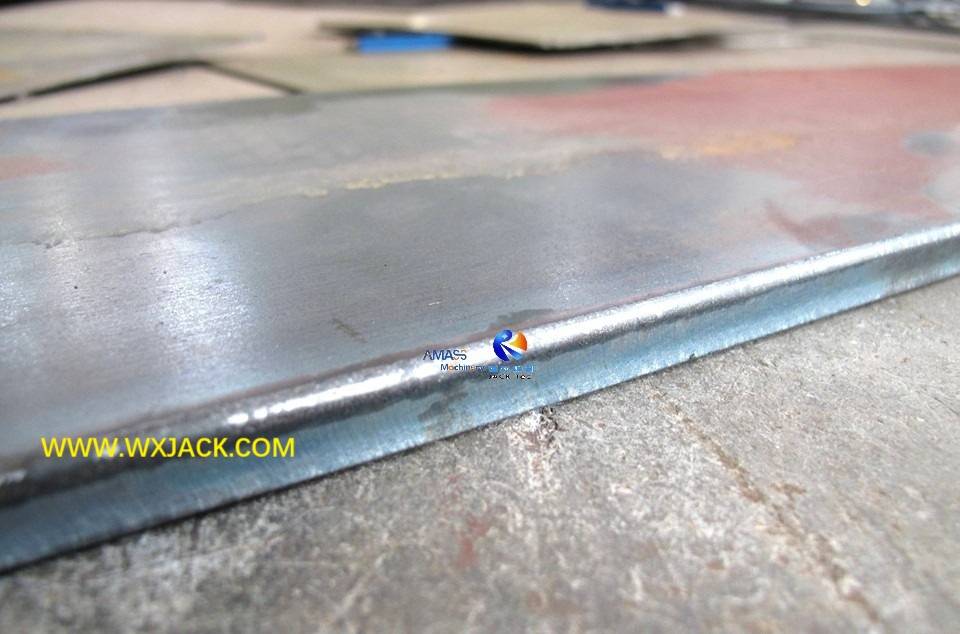

Vista cercana en la operación de redondeo de borde en Wuxi Jack RH1500 Manaina del modelo: ( Fig.1 )

2. Los cuatro factores críticos de control de procesos en la operación de la máquina de desbordamiento y redondeo de la serie RH:

Para todas las unidades de trabajo de la máquina, para alcanzar el objetivo de la operación de desbordamiento y redondeo de borde de alta calidad y alta velocidad, por debajo de 4 factores deben considerarse con anticipación antes de la operación formal:

1)   Estructura y configuración de R Easonable --- Hemos discutido este tema en la sección de productos RH3000 Edge Rounding and Trowing Machine;

2) dimensión de todo el marco de la máquina, ensamblajes y componentes --- están involucrados en impresiones de diseño específicas de todos los modelos de la máquina de la serie Rh;

3) Modo de conducción de cada paso de trabajo --- Tendremos una introducción sobre este tema en esta sección de productos de la máquina modelo RH1500;

4)  Materiales y proceso de mecanizado de componentes en la máquina  --- Tendremos una introducción sobre este tema en la sección del producto de la configuración de alta precisión del modelo RH3000.

3. Motores de trabajo y su modo de conducción en la máquina de recorte de placa final RH1500 :

Modo de unidad híbrida: en la máquina de la serie Rh, el proceso de redondeo de borde en piezas de trabajo, incluido el haz de placa de acero/ haz, y el haz H implica fuerza pesada y control delicado. Entonces, adoptamos una solución de conducción integrada de hidráulico, motor eléctrico y neumático para cumplir la tarea:

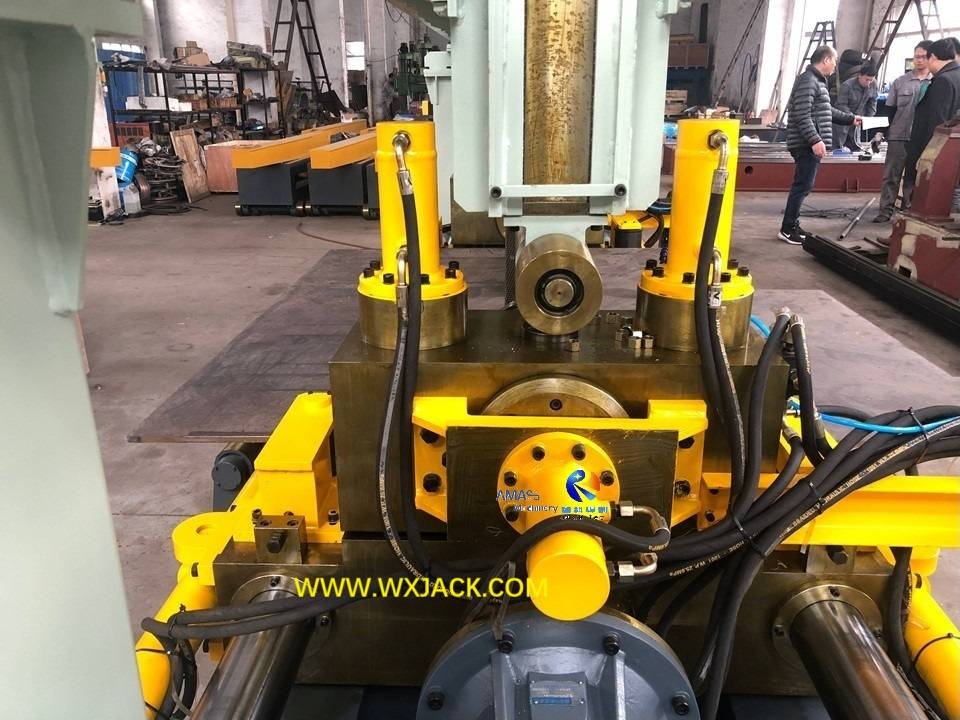

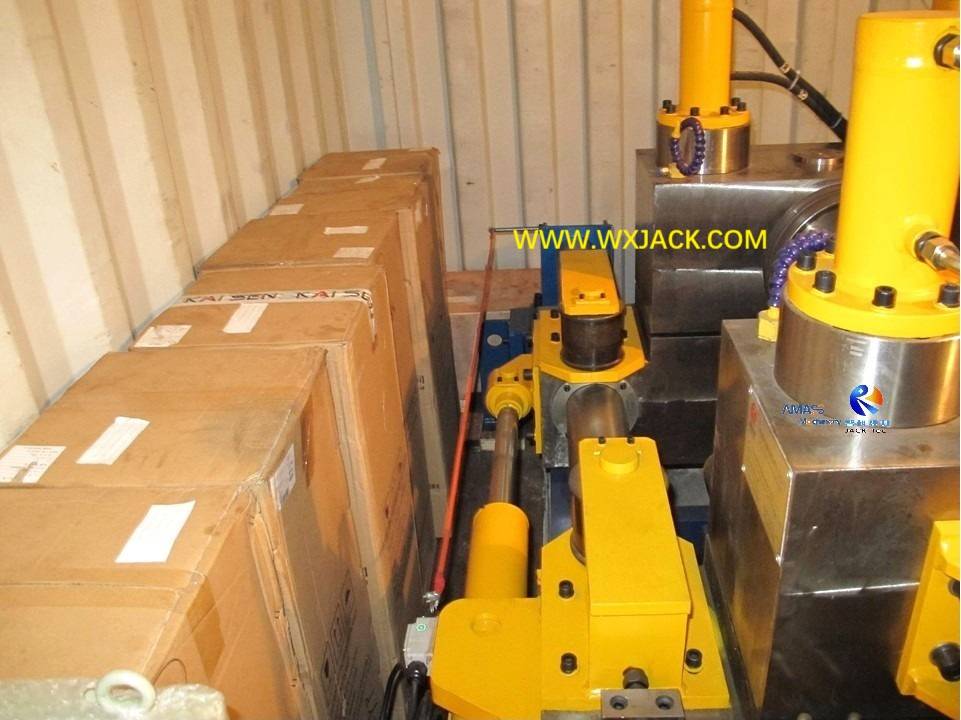

1) Ajuste basado en el grosor de la placa:  el ajuste vertical de los rodillos de redondeo del borde izquierdo y derecho basado en el espesor de la placa de la pieza de trabajo variada, se conduce con 4 conjuntos de cilindros de aceite (izquierda y derecha 2 conjuntos cada uno): ( Fig.2 )

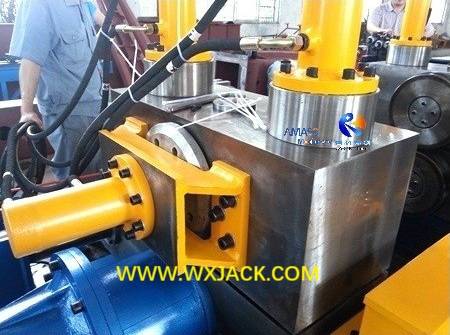

2) Ajuste basado en el ancho de la placa: el ajuste horizontal de los rodillos de redondeo del borde izquierdo y derecho basado en el ancho de la pieza de trabajo variado, se conduce con 4 conjuntos de cilindros de aceite (izquierda y derecha 2 conjuntos cada uno): ( Fig.3 )

3) Ajuste preciso: el ajuste horizontal de la intensidad en los rodillos de redondeo de borde izquierdo y derecho para la pieza de trabajo de la máquina de redondeo de borde del lado inclinado, se conduce con otras 2 piezas de cilindros de aceite, que se instala a la izquierda y a la derecha del marco principal de la máquina 1 establece cada uno;

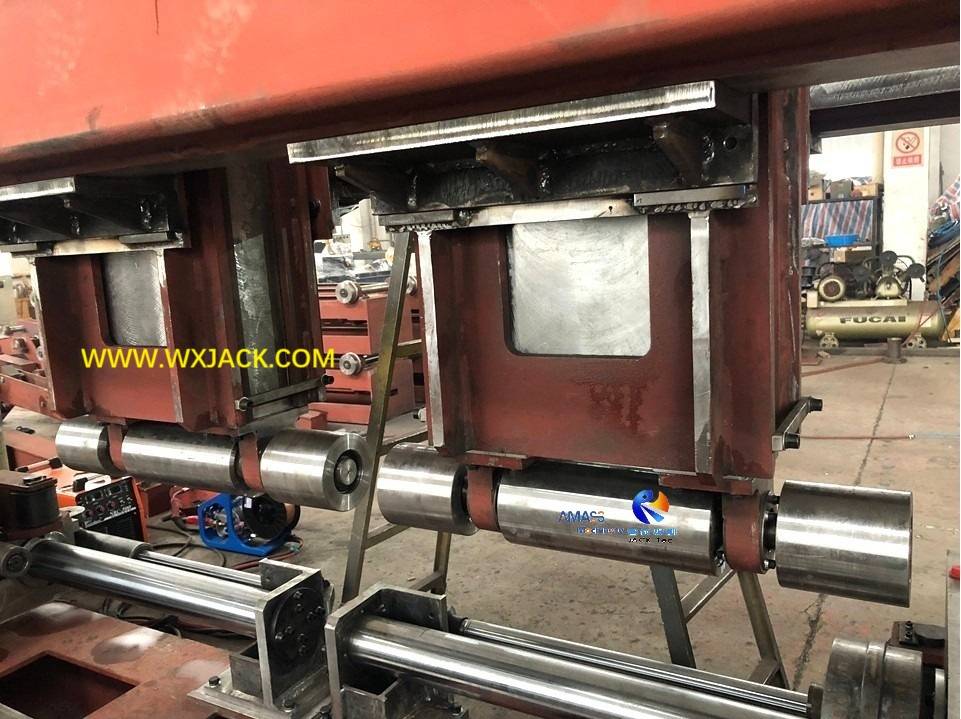

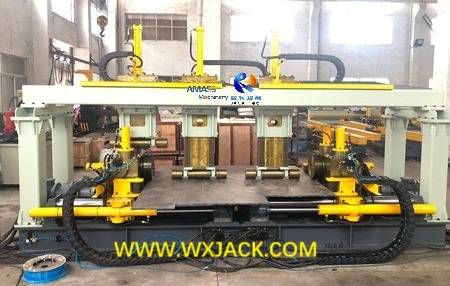

4) Para mantener la planitud de la placa ancha: ajuste vertical de 3 piezas de rodillos presionadores de trazo hacia abajo, para evitar que la pieza de trabajo de la placa de ancho grande se tambalee en el proceso de redondeo de borde, esto se conduce con 3 juegos de cilindros de aceite en la viga cruzada de la máquina: ( Fig.4 )

Todo con la operación de redondeo de la unidad hidráulica en el borde en sí : en total, todos los movimientos para posicionar y asegurar la pieza de metal de la pieza de trabajo para el paso formal del redondeo de borde, en esta máquina de redondeo y recorte automático de borde son una conducción hidráulica;

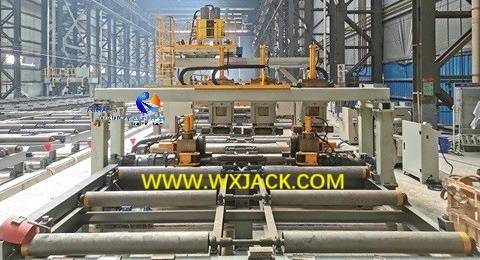

5) Para el transporte de piezas de trabajo: la mesa de rodillos de transporte de entrada y salida se ejecuta, para alimentar la pieza de trabajo y el envío del producto terminado fuera de la máquina, se conducen con el reductor del motor: ( Fig.5 )

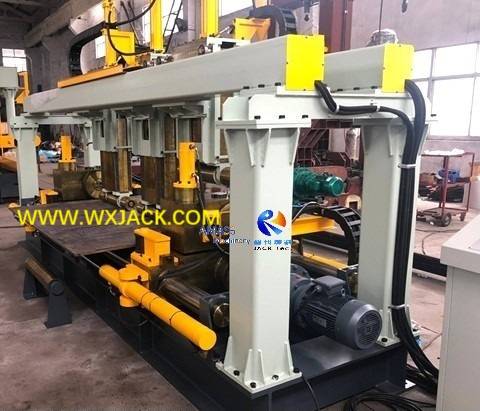

6) Para revolver los rodillos de redondeo de borde de posición inferior: las 2 piezas de la posición inferior de los rodillos de redondeo de borde que giran, cumpliendo la operación de redondeo en el borde en la máquina, se conduce con los 2 conjuntos de reductor de motor cicloidal (lado izquierdo y derecho cada uno): ( Fig.6 )

7)  Sección del seguidor de los rodillos de redondeo de borde de la posición superior: las 2 piezas de rodillos de redondeo de borde de la posición superior que giran, cumpliendo con la operación de redondeo: ideal, conducido con los rodillos de redondeo del borde inferior, sin energía externa en la máquina;

8) Unidad de limpieza de desechos de redondeo de borde: esta es una unidad neumática, instalada en la salida del marco principal de la máquina;

Todo con la transmisión de reductores de motor en la transmisión y giración : en total, todos los movimientos para el procesamiento de desgaste y redondeo en esta máquina de recorte de placa final se conducen con un motor eléctrico asistido con el sistema neumático.

El camino de conducción de pasos de trabajo introducido anteriormente también se aplica en modelos más pequeños de máquina, como RH800 o  RH1000.

4. Parámetros técnicos de la máquina de redondeo de borde de alta eficiencia RH1500 :
