Máquina de desbordamiento y redondeo de ancho de 3 m de servicio pesado

1. El cliente de una máquina de redondeo de borde de servicio pesado de 3,000 mm de ancho:

1) Quién lo compran:   la máquina de redondeo de extremo pesado de 3.000 mm de ancho que se muestra en la primera imagen adjunta, es otro conjunto de máquina de recorte de placas de extremo Wuxi Jack diseñada y producida para ZPMC, un grupo de maquinaria de puertos de renombre en China. Totalmente hemos construido tres juegos de tal máquina para este gran cliente, en el año 2020;

2) Logro comercial: la primera foto adjunta se tomó en el sitio del cliente de ZPMC ( cooperación de maquinaria del puerto Zhen Hua ). Puede encontrar que hay un conjunto de una máquina de alisado de elementos de placa de refuerzo, en el lado izquierdo de la primera foto adjunta en la distancia. Junto con esta máquina de redondeo de borde automático de la placa automática de ancho del modelo RH3000 , estos dos tipos de maquinaria pesada son una máquina herramienta importante, que se aplican en línea de producción para la maquinaria de puerto de fabricación:

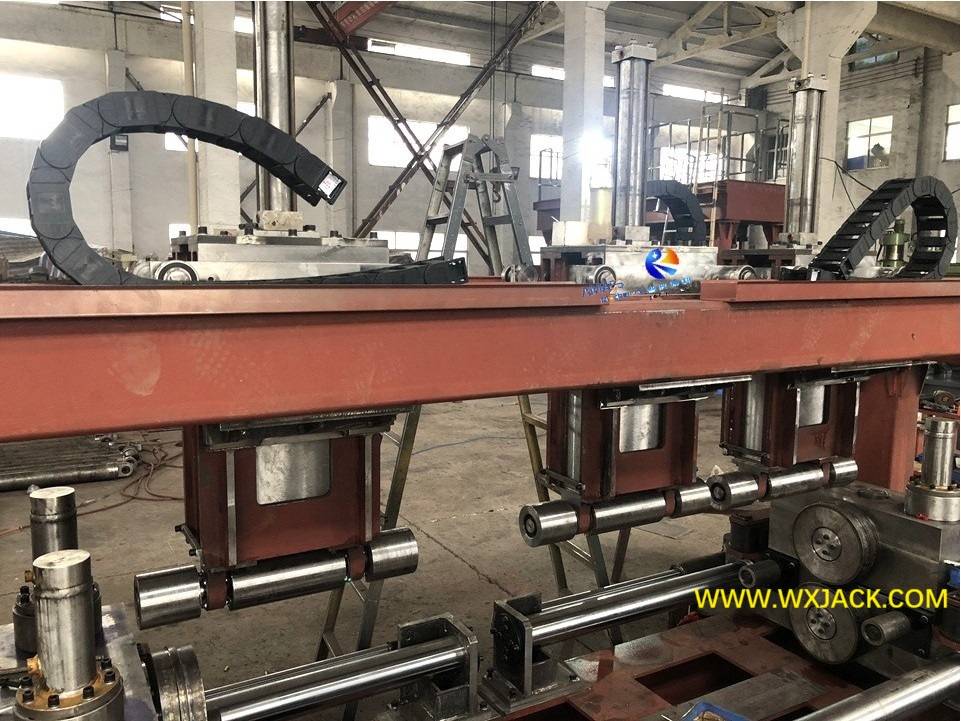

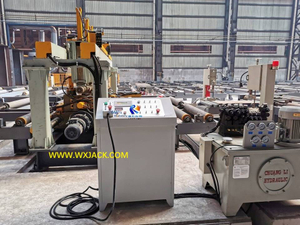

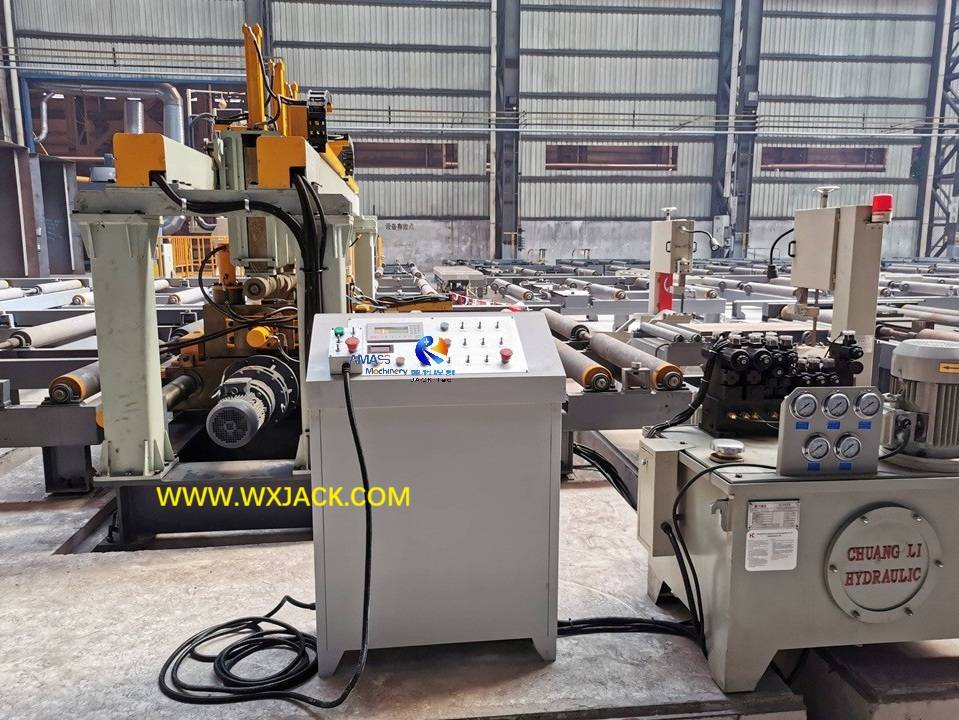

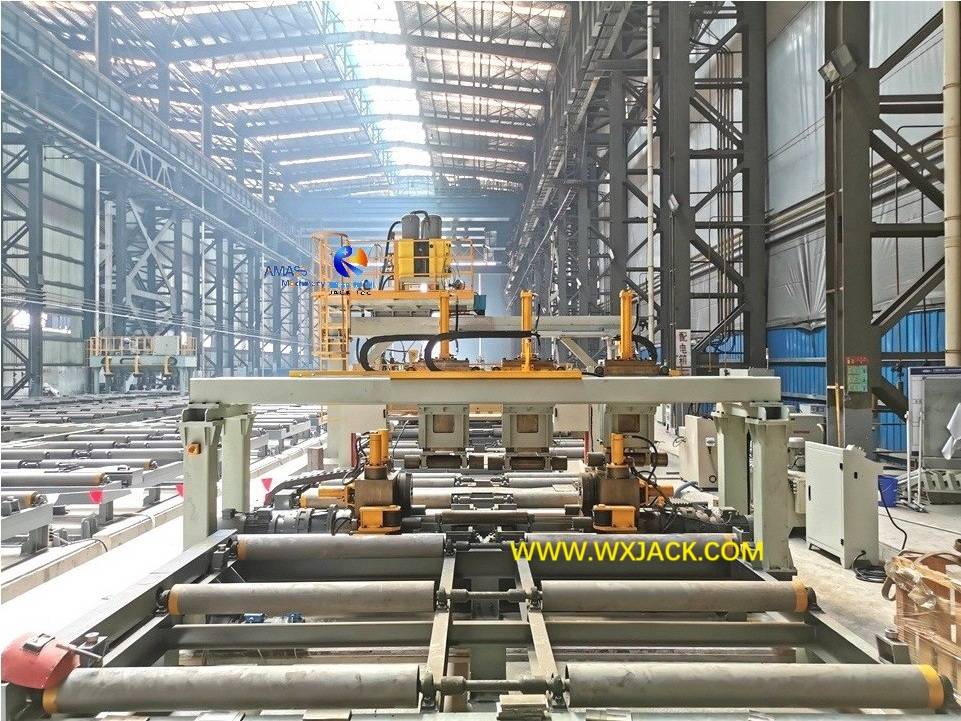

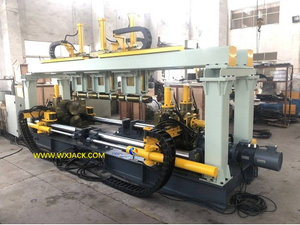

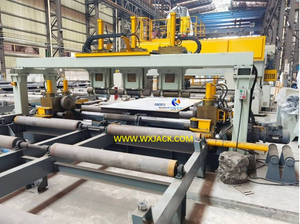

El sitio de gran operación de Wuxi Jack RH3000 en la instalación del cliente ZPMC: ( Fig.1 )

3) Otras líneas de producción aplicadas con frecuencia: además de la línea de producción para la maquinaria de puerto y la construcción naval, la máquina de redondeo de borde también es un equipo básico planeado en las estaciones iniciales de la línea de producción de haz de caja y la línea de producción del haz T.

2. Condición general en la máquina de redondeo de borde de ancho de 3.000 mm para la maquinaria de puerto:

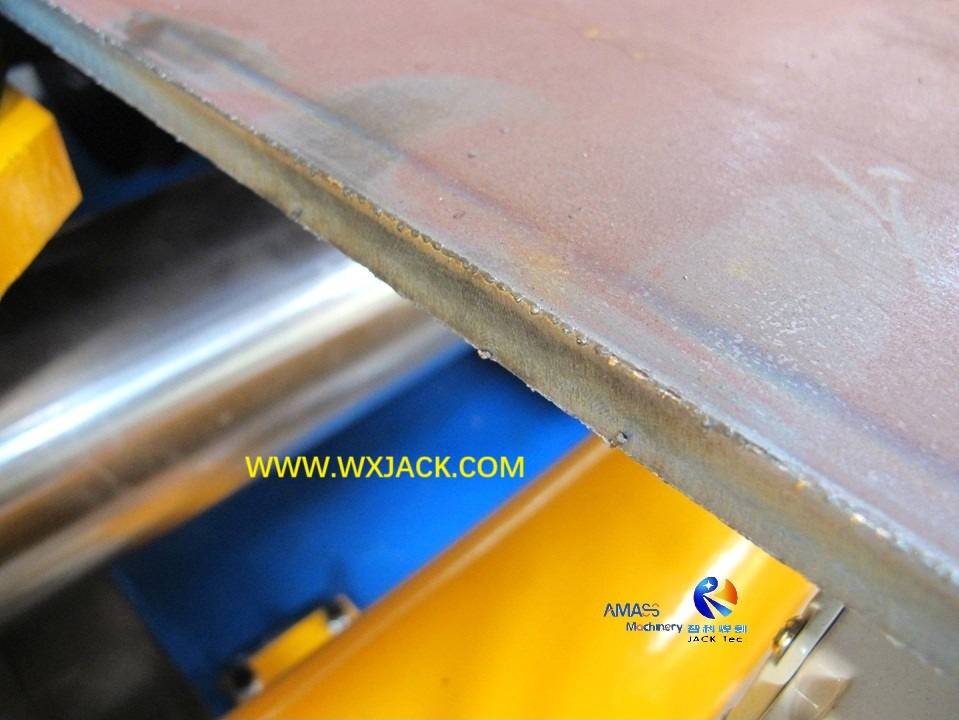

1) Velocidad de trabajo ajustable continua:   como se puede ver en las fotos adjuntas, esta máquina de redondeo y desgaste de borde a gran escala es parte de la línea de producción de maquinaria de puerto. Por esta razón, su velocidad de recorte y redondeo es ajustable dentro del rango de 3000 mm ~ 12,000 mm/min., Para estar en ritmo con el takt de toda la línea de fabricación;

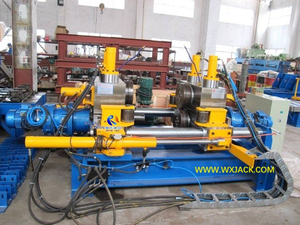

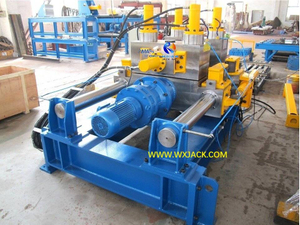

2) Estructura general: el cuerpo mecánico de la máquina de esta máquina de servicio pesado es de marco cuadrado tipo pórtico, con el mejor grado de resistencia y robustez suficiente. Es diferente de la estructura de los modelos RH800 ~ RH1000, para el redondeo de borde en placas estrechas.

3. Componentes principales de la máquina de redondeo de borde de ancho de 3,000 mm para el cuerpo principal de la construcción naval:

1) Cama base de la máquina:

Esta cama está instalada con 2 juegos de motor de engranaje cicloidal y reductor, para conducir hacia adelante de la placa de acero. Los reductores del motor se implementan en ambos lados de la base;

2) Ambos lados de la unidad de redondeo en movimiento horizontalmente en la máquina de recorte de la placa final:

a) Vía horizontal:  el movimiento lateral de los rodillos de redondeo de borde se conduce con 2 conjuntos de motores de engranajes cicloideos, acomodando en un ancho variable de piezas de trabajo (chapa) a lo largo de la dirección transversal:

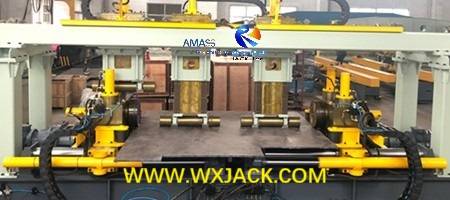

Ambos lados de ajuste hacia la izquierda y hacia la derecha en la posición de los rodillos de redondeo de borde, basado en wdith de la placa para el redondeo de borde: ( Fig.1 )

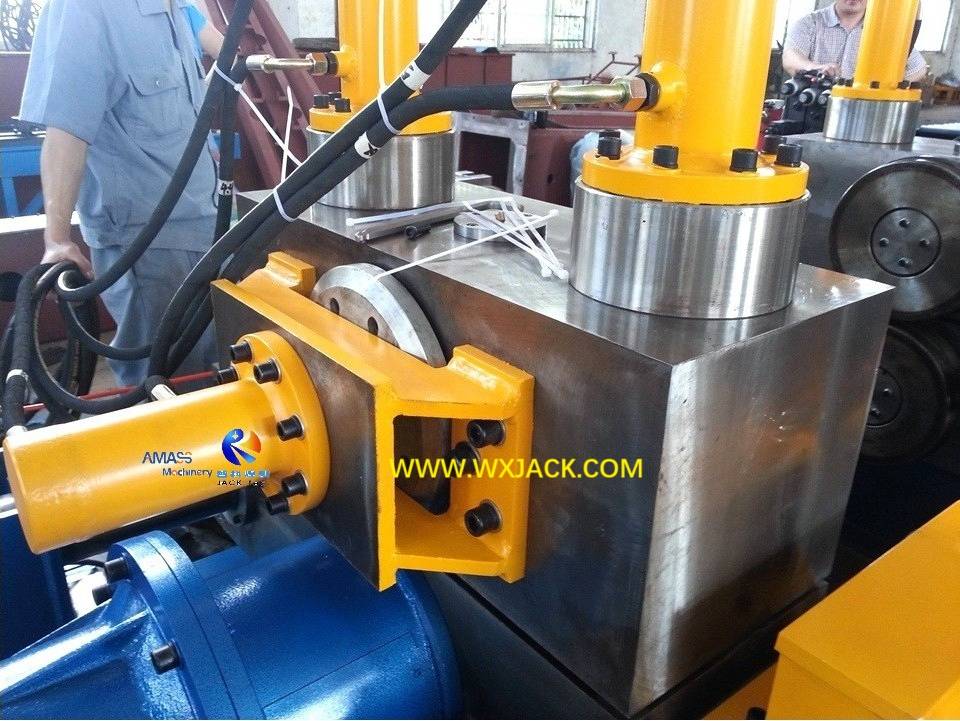

b) Dirección hacia arriba y hacia abajo:   además, hay 4 conjuntos de cilindros de aceite hidráulico, para conducir los rodillos de redondeo de borde que se mueven a lo largo de la dirección vertical, acomodando en el grosor variable de la placa de la pieza de trabajo;

c)   Esto constituye la unidad operativa central de esta máquina;

3)   Unidad de guía horizontal de la máquina de redondeo de borde:

a)   Hay 2 conjuntos de arbustos y ejes guía, que se instalan dentro de ambos lados de la máquina de recorte de la placa final:

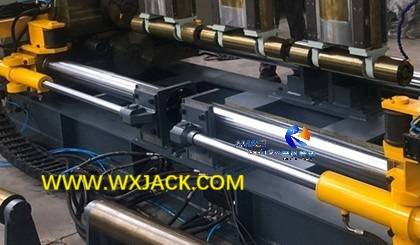

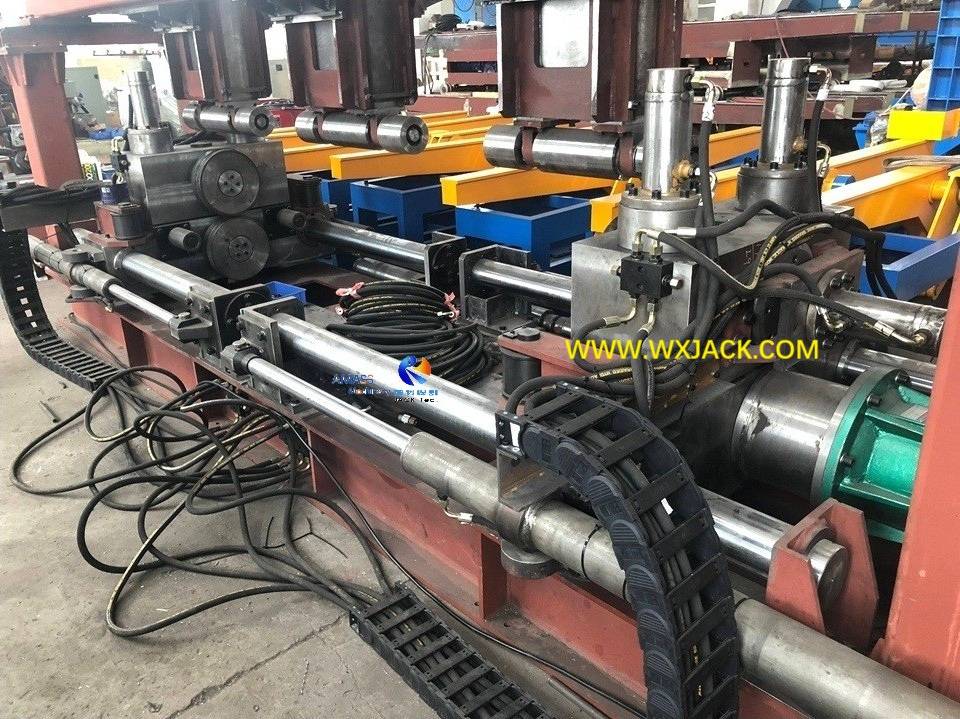

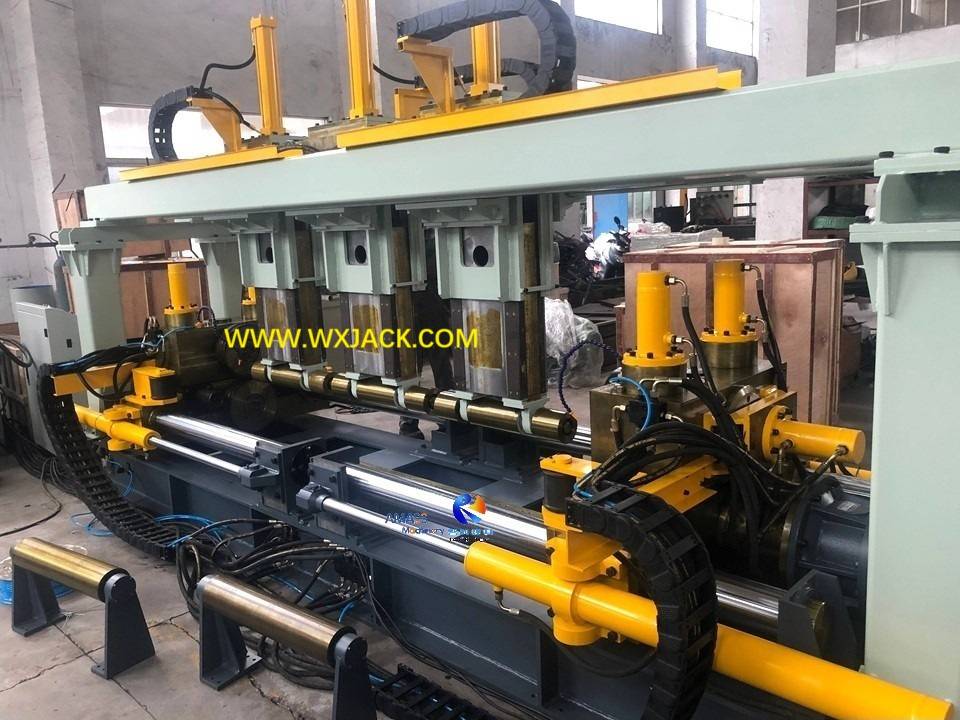

Unidades de guía (eje y bujes de superficie de alto brillo, que están mecanizadas con precisión) ( Fig.2 )

b) Esta unidad guía está compuesta de varilla de guía y buje, que está hecha de una placa de acero de 45# mecanizada con precisión con cromo. Esta unidad tiene la tarea de guiar el movimiento mencionado anteriormente hacia la izquierda y hacia la derecha de las 4 piezas de rodillos de redondeo de borde;

4) Mecanismo de presión hacia abajo de la máquina de redondeo de extremo de gran tamaño:

a) Esto es para mantener la planitud de la superficie de las placas de la pieza de trabajo en la máquina, evitando la superficie convexa generada a partir de la fuerza de redondeo:

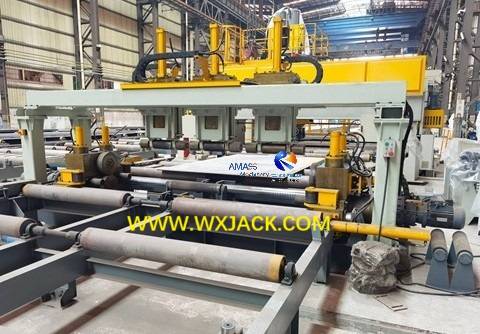

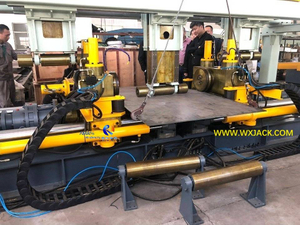

Los 3 grupos de rodillos de sujeción hacia abajo, presionando y manteniendo la planitud de la chapa: ( Fig.3 )

b) Este mecanismo incluye tres piezas de rodillos de presión hacia abajo, que no solo se pueden mover hacia arriba y hacia abajo, sino que también se pueden mover horizontalmente a lo largo de su eje, dependiendo de los tamaños de las piezas de trabajo de la máquina de redondeo de borde de servicio pesado;

5) Rolleros de defensa laterales de la máquina de redondeo y desgaste de borde:

a)   Desde la imagen adjunta se puede encontrar esta unidad: hay dos piezas de color negro 'mentiroso', lo que significa que los rodillos giran en el plano horizontal en lugar de en el plano vertical), en ambos lados (una pieza a cada lado) en el lado entrante de la máquina, que también se muestra en la foto debajo;

b)   Hay otras dos mismas piezas de rodillos desplegadas en el lado saliente de la máquina de redondeo de borde, que no se pueden observar directamente desde la imagen adjunta. Esta unidad es para asegurarse de que el posicionamiento correcto de las placas de la pieza de trabajo en el área de trabajo de la máquina;

6) Instalación de la máquina de redondeo de borde de servicio pesado de ancho de 3.000 mm:

a)   En cuanto a la base y la base de esta máquina de recorte de placa de extremo de gran tamaño, el lecho de la máquina es de estructura de soldadura de caja, fabricada a partir de acero y placas de sección gruesa, para lo cual su rigidez y resistencia se calculan cuidadosamente y se validan completamente con FMEA y proceso de plan de control;

b)   El diseño de esta máquina automática de 3.000 mm de ancho es razonable y avanzado.

4   . ​ ​

Nota:  La velocidad de redondeo de borde en este conjunto de máquina de redondeo de borde de servicio pesado RH3000 está hecho especial. Comúnmente es constante 7200mm./min.
