Línea de producción de vigas en T para soldadura serie TB con fines de construcción naval

1.       La posición de la línea de producción de vigas en T para construcción naval:

1)      Las instalaciones de construcción naval son los sitios de aplicación más importantes y representativos de Línea de producción de vigas en T.Las características técnicas de la viga T de soldadura de salida son propiedades que distinguen a la viga T de otros miembros de la estructura de acero: Viga BOX de Línea de producción de vigas BOX, y haz H desde Línea de producción de vigas H;

2)      Las características únicas de la viga en T para soldar producida en la línea de producción de vigas en T para uso en construcción naval radican en la propiedad de adhesión de la pintura, el valor de impacto de la costura de soldadura y las dimensiones generales de la viga en T terminada.

2.       Características exclusivas del equipo de producción de vigas en T para construcción naval:

Existen ciertas características únicas en el proceso de fabricación de equipos de producción de vigas en T para construcción naval, que se materializan principalmente en los siguientes cuatro aspectos:

1)      Paso de recorte y redondeo de bordes antes de la estación de la máquina de ensamblaje de vigas en T:

Esto se debe a que en las instalaciones de Construcción Naval, la adhesión de la pintura es un factor muy importante que se toma en piezas y ensambles, con el fin de mantener una calidad de pintura calificada a largo plazo;

2)      GMAW CO continuo₂ Soldadura en máquina soldadora de vigas T:

a)       En la línea de producción de vigas T de la serie TB, para obtener un mayor valor de impacto de la costura de soldadura de la viga T de soldadura terminada, GMAW CO continuo de corriente media de 500 A.₂ la soldadura reemplaza la SAW (soldadura por arco sumergido) de gran corriente de 1000 A;

b)      Un juego de máquina soldadora de vigas en T LBA10 generalmente tiene varias (hasta 5 a 6) piezas de soplete y carros de desplazamiento, produciendo simultáneamente de 5 a 6 piezas de viga en T formada, en comparación con 1 a 2 piezas en un solo juego de soldadura de vigas en H. Máquina, o 4 piezas en Línea de Producción de Vigas H;

3)      Mecanismos de protección ambiental en la línea de producción de vigas en T:

Debido a los fuertes humos de soldadura y la luz del arco generados en el proceso de T Beam CO₂ soldadura, EHS (Seguridad, Salud y Medio Ambiente) es el factor más importante a considerar en el lugar de trabajo de T Beam Production Equipment;

4)      Las características técnicas mencionadas anteriormente se aplican a la máquina de fabricación de vigas en T con función integrada.

3.       Tecnología de proceso y equipo de producción de vigas en T correspondiente de la línea de producción de vigas en T:

1)      Corte de placas en la línea de producción de vigas en T:

Máquina cortadora de placas de tiras CNC --- Este es un tipo de universal 1^calle operación de la máquina, no limitada a la línea de producción de vigas en T;

2)      Desbarbado y redondeado de placas finales para máquina ensambladora de vigas en T:

Esto se realiza con la máquina redondeadora de bordes RH1000, como se muestra en la figura 2.^{Dakota del Norte} foto;

3)      Ensamblaje de vigas en T y soldadura por puntos: los 3^tercero foto, Máquina automática de ensamblaje de vigas en T Z10 con CO₂ soldadura por puntos;

4)      Haz T continuo CO₂ Soldadura: Los 3^tercero y 4^th foto, Máquina automática de soldadura de vigas en T LBA10 ；

5)      Enderezamiento de refuerzos (opcional): Máquina enderezadora de vigas en T (opcional);

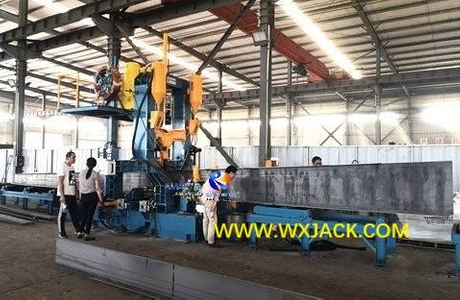

6)      el 6^th Foto: Máquina de fabricación de vigas en T ZHJ8010 trabajando individualmente.

4.       Especificaciones de la viga en T para soldadura terminada producida a partir de la línea de producción de vigas en T para soldadura de la serie TB:
