A. Uso, especificaciones y aplicación de la máquina de soldadura con tope de placa de acero de chapa:

1. Función: Serie MP Máquina de soldadura de unión de placa de acero es un producto presentado y superior de Wuxi Jack Company. Esta máquina de soldador de tope plano es para completar un unión plana de 2 piezas de placas de acero, en una pieza integral de placa más larga o más grande;

2. Por ejemplo: 2 piezas de placas de acero de 15 m de largo, para una junta plana con soldadura a tope, a lo largo de su dirección longitudinal, lo que significa la costura de la junta a lo largo de la dirección de ancho, para obtener una pieza de placa de acero de 30 m de largo:

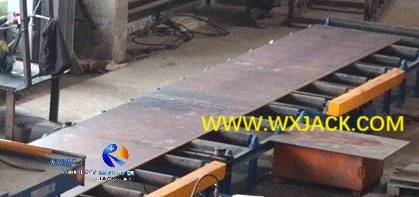

a) Un pedazo de 30m de largo La placa de acero integral que se junta de 2 piezas de 15 m de largo platos, en Wuxi Jack Modelo MP20 máquina: (Fig.1)

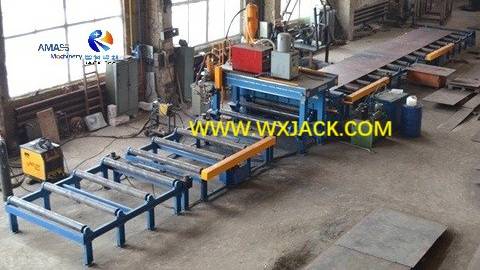

b) La placa de articulación terminada, que se coloca en la tabla de rodillos transportadores de salida de Wuxi Jack Modelo MP20 máquina: (Fig.2)

3. Piezas de trabajo adecuadas en Wuxi Jack MP Models Máquina de soldadura plana de placa de acero:

1) Grosor de la placa para soldadura a tope: Esta máquina es para cumplir con la articulación plana en placas de acero de metal con varios grosor, especialmente acero al carbono: desde el grosor mínimo de 1 ~ 6 mm, a mayor grosor de 6 ~ 40 mm, o incluso más grueso;

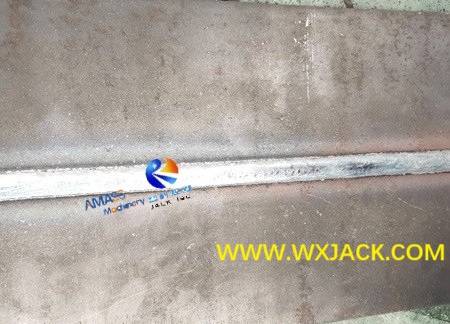

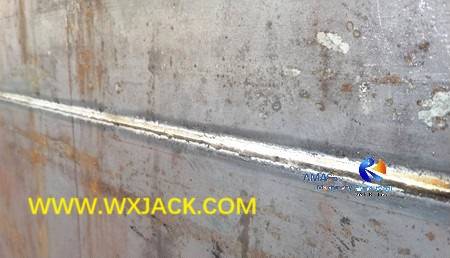

Placas de acero de articulación trasera terminada y costuras de soldadura, Adquirido de diferentes modelos de Wuxi Jack Steel Plate Plan Butt Solder Machine: (Fig.3, 4)

2) Ancho de placa para soldadura a tope: El max. Ancho de placas de acero para articulación en esta máquina, puede ser de cualquier tamaño dentro del rango de 2,000 mm ~ 5,000 mm. Este es el máximo. Longitud de la mesa de trabajo de soldadura a tope y, por lo tanto, la longitud de la costura de soldadura a tope de la máquina MP Models. Cuando el ancho de la articulación del tope mayor de 5,000 mm, No se puede garantizar la rigidez de la tabla de soldadura, lo que no recomendamos para los clientes:

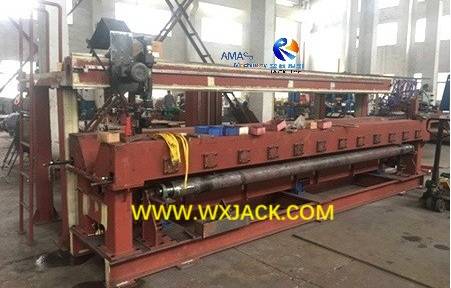

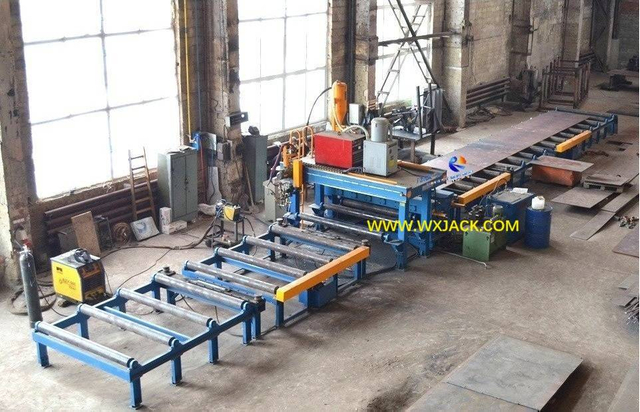

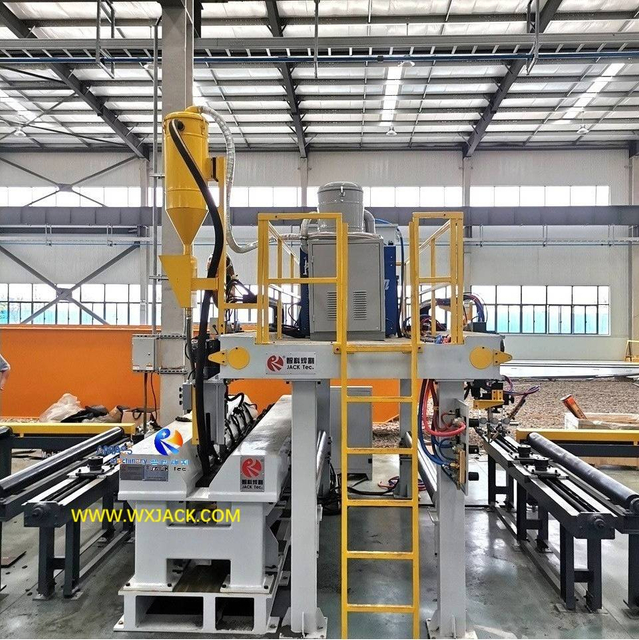

Wuxi Jack Modelo MP50 máquina, en soldadura con tope de placa de acero, el modelo más grande: (Fig.5)

4. Aplicación de la serie de placa de acero de chapa de la serie MP Máquina de soldadura de unión:

1) Tarea: Esta máquina cumple con la soldadura a tope en 2 piezas de placas de metal, material: acero al carbono/ acero inoxidable/ al, por medio de la soldadura a tope;

2) El equipo relacionado incluir:

a) Máquina de redondeo de borde de la serie RH;

b) Máquina de alisado de placa de refuerzo de la serie J,

Que se utilizan para fabricar en maquinaria grande;

3) Industrias aplicadas:

Junto con la máquina de soldadura con tope de placa de la serie MP, estas maquinarias se pueden formar varias líneas de producción para Construcción naval / Maquinaria, y Construcción de puentes, Maquinaria de grúa de alza /Estructura de acero/ Soldadura por tanque, etc., que tienen puntos comunes de placa de acero de gran tamaño que se consume como materia prima;

4) Además, La máquina de la serie MP también se puede aplicar como equipo individual en cualquier caso especial.

B. Superioridad técnica de Wuxi Jack MP Series Placa de acero Máquina de soldadura a tope plano:

1. Wuxi Jack Tecnología de patentes de Melt-Thru: En 2016, el equipo de Wuxi Jack Engineering obtuvo la patente de Core Technology, que se aplica en la serie MP de acero Máquina de soldadura plana --- Melt a través de la soldadura, lo que significa: Formación de la costura de soldadura de soldadura y doble lados de los lados.:

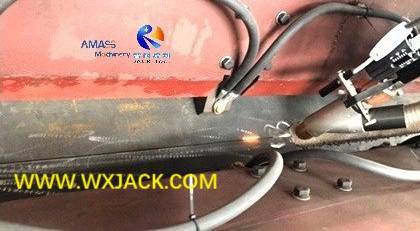

Derretir a través de la soldadura de sierra, que se lleva a cabo en la máquina de la serie Wuxi Jack MP, en soldadura de la junta de la placa de acero: (Fig.6, 7)

2. Técnica de soldadura adoptada en Wuxi Jack MP Serie Sheet Metal Steel Plate Soldador plano de soldador:

1) Describir: Como un equipo automático eficiente en la soldadura en el tope de la placa, Wuxi Jack Ingeniería desarrolló una máquina de la serie MP, sobre la base de la técnica avanzada;

2) Opciones de múltiples modos de soldadura sobre la base del grosor de la placa:

Basado en el rango de material y espesor de placa para soldadura a tope, la técnica de soldadura adoptada puede ser:

a) GMAW CO₂ soldadura para soldar en placas delgadas, grosor en el alcance de 3 ~ 10 mm:

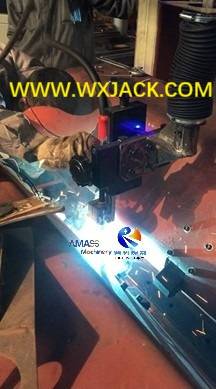

Prueba ejecutada en CO₂ protegido soldadura a tope en placa de acero delgada: (Fig.8)

b) VIR SOL SOLDADURA DE ARCO SERMENTO para soldar en placas gruesas, espesor en el alcance de 6 ~ 40 mm;

do) Soldadura por plasma En un espesor pequeño (3 ~ 12 mm) de acero ferroso y no ferroso: acero inoxidable/ Al/ acero bajo en carbono:

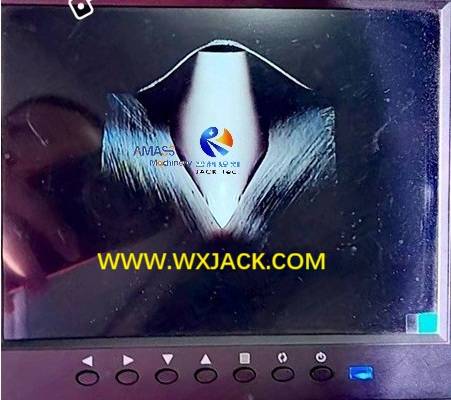

Cámara de video en soldadura de plasma de plasma de metal: (Fig.9)

Con ventajas de poca deformación/ operación conveniente y segura/ así como buena calidad;

3. Una máquina con dos funciones en la máquina de soldadura de la junta de la placa de acero de metal de Jack Wuxi:

1) Necesario en la fresación del borde de la placa: Cuando el grosor del plato excede los 15 mm, Para obtener una penetración completa de la costura de soldadura a partir de la soldadura por fusión, el borde de la placa de acero debe biselarse antes de la soldadura por fusión;

2) Camino biselante de borde: Esto se puede adquirir:

a) Ya sea con la máquina de fresado de borde de la serie XBJ,

b) O máquina de corte de llama triple modelo CNC-CG;

do) O, en la máquina de la serie MP, sus placas de acero que vengan en el lado estarán equipadas con una unidad de corte de llama triple:

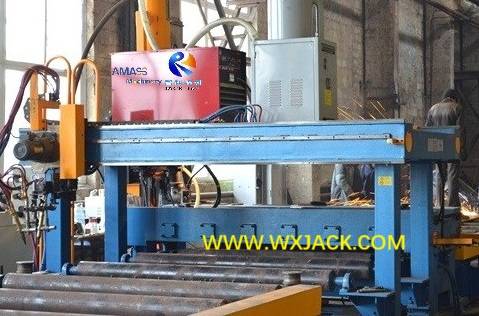

a) Unidad de corte triple de combustible de oxígeno, en el lado entrante de la máquina de soldadura con tope de placa de acero Wuxi Jack: (Fig.10)

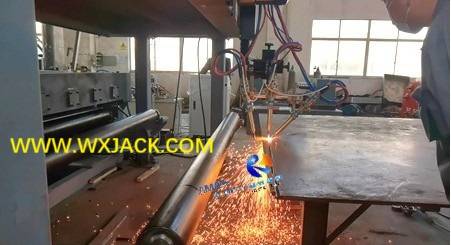

b) Cortar ritmo de soldadura por medio de cortes triples de llamas: (Fig.11)

4. Operación fácil de usar e intuitiva con HMI, en Wuxi Jack MP Models Máquina de soldadura con placa de acero:

HMI (Interfaz de máquina humana) se adopta en el sistema de control eléctrico de la máquina. Por medio de solo aclarar los parámetros de control de procesos en la soldadura por tope de la placa, el operador puede tener una gestión de alta eficiente y elegible en la operación:

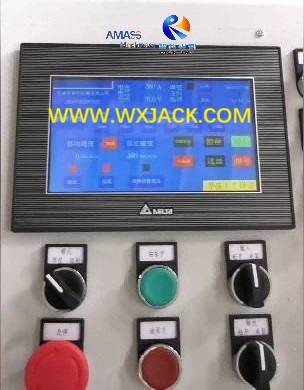

1) Pantalla táctil HMI Integrado con el panel de control de la máquina de modelos MP: (Fig.12)

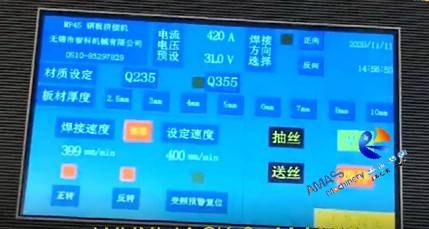

2) Parámetros de control de procesos en la soldadura con tope de la placa de acero, con pantalla táctil de HMI: (Fig.13)

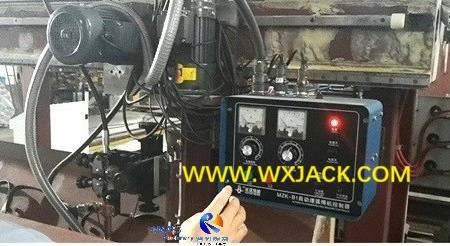

3) Además, la consola de control de la fuente de alimentación de soldadura de sierra se utiliza para gestionar en la operación de soldadura a tope en el punto de soldadura: (Fig.14)

DO. El ahorro de costos y la eficiencia de producción se benefician de la máquina de soldador plano de placa de acero Wuxi Jack:

1. Antes de usar la máquina de soldadura de la junta del tope de la placa de acero:

El 5 pasos Para realizar la operación de la junta de la placa de acero metálico:

1) El 1^calle Paso: Implementar en el 1^calle soldadura por tiempo un lado de las 2 piezas de placas de acero juntas;

2) Los 2^{Dakota del Norte} Paso: 180 ° voltea las 2 piezas de placas de media articulación mediante la grúa itinerante u otro equipo logístico;

3) Los 3^rd Paso: Realizar el arco de carbono en las 2 piezas de placas de media articulación;

4) Los 4^th Paso: Realizar los 2^{Dakota del Norte} soldadura por tiempo en el lado opuesto de las 2 piezas de media placa de la junta;

5) El 5^th Paso: Realizar el arco de carbono en las placas de juntas terminadas;

2. Con puesta en uso en Wuxi Jack MP Models Máquina de soldadura con tope de placa de acero:

1) Aumento de la productividad: Ahora, con una técnica avanzada de fusión a través de (soldadura de un solo lado y formación de doble lado), al operar en la máquina de la serie MP, el mencionado anteriormente 2 enumerados^{Dakota del Norte} a los 5^th se eliminan los pasos, elevar la eficiencia de trabajo en la articulación del tope de la placa alrededor del 30%~ 40%;

2) Operador reducido: Los 2 operadores necesarios originales en la soldadura por tope de la placa pueden reducirse a solo 1 operador ahora;

3) Garantía de seguridad: El riesgo de seguridad de voltear placas pesadas mediante la grúa de viaje se puede eliminar por completo, garantizando completamente la operación completa, beneficiándose del rendimiento de alto nivel de la máquina Wuxi Jack MP.

D. Selección de modelos adecuados de la máquina de soldadura de la junta de la placa de acero de chapa:

1. Unidad de función de ranura de soldadura opcional en la máquina de soldadura con tope de placa:

1) La máquina Wuxi Jack MP Series tiene unidad opcional de unidad de corte triple de llama, para cortar la ranura de soldadura en los bordes de las placas de la junta, antes de la operación de soldadura a través de la operación de soldadura;

2) Si los clientes no eligen esta unidad triple de la llama en el soldador plano de tope, la otra opción al cortar la ranura de soldadura en los bordes de las placas de acero, antes de la operación de soldadura por tope, puede ser:

a) Máquina de fresado de borde de la serie XBJ;

b) Máquina de corte de llama triple de la serie CNC-CG;

2. Modelos convencionales de la serie de la serie MP Máquina de soldadura plana de placa de acero:

1) Residencia en el max. Ancho de placa, que es igual al máximo. Longitud de la costura de soldadura a tope, hay varios modelos estándar de la máquina de la serie MP para la elección del cliente, desde MP20 a MP50 modelos. Los parámetros técnicos relacionados de cada modelo se enumeran en la tabla a continuación;

2) Diseño especial: También podemos diseñar y producir especificaciones especiales de máquina, basadas en demandas específicas del cliente, como soldadura por plasma en placas no ferrosas:

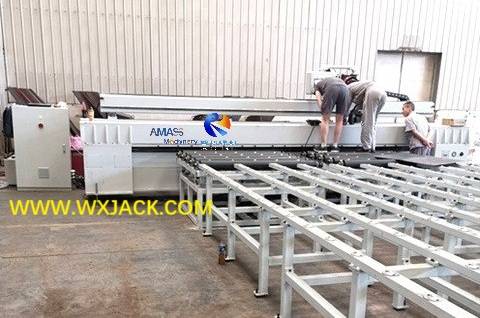

Wuxi Jack Modelo CWT5000 Máquina de soldadura con tope de plasma de acero: (Fig.15)

3. Resumen:

1) Desde que MP Series Machine se puso al mercado, ganó cada vez más reconocimiento y aceptación del cliente tanto en China como en el extranjero, y ve un rápido crecimiento de la demanda;

2) En las secciones de productos posteriores de esta familia de productos de la serie MP, tendremos una exploración en profundidad en sus características técnicas desde diferentes aspectos.

MI. Parámetros técnicos de Wuxi Jack MP Series Máquina de soldadura con placa de acero:

No.	Parámetros	MP20	MP25	MP30	Mp35	MP40	MP45	MP50
1	Espesor de placa aplicable	6-40 mm (acero bajo en carbono, acero inoxidable o aleación de Al)
2	Espesor de soldadura sin biselado	6- 15 mm
3	Max. Longitud de la costura de soldadura (O ancho de la placa)	2000 mm	2500 mm	3000 mm	3500 mm	4000 mm	4500 mm	5000 mm
4	Velocidad de soldadura	200-1200 mm/min VFD (unidad de frecuencia variable, control del inversor de CA)
5	Estilo de soldadura	Soldadura por arco sumergido para placa gruesa, o CO2 soldadura para placa delgada
