Tamaño compacto 1M ANCHO Máquina de redondeo de borde de tira de alta velocidad

1.   Característica de la máquina de redondeo automático de borde automático de 1,000 mm de ancho :

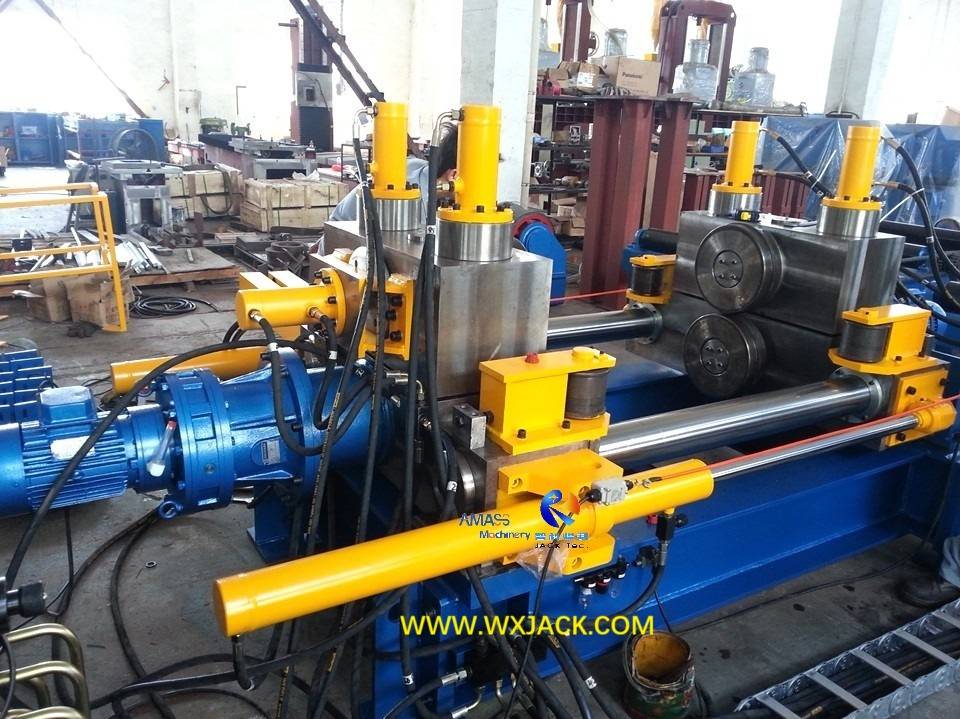

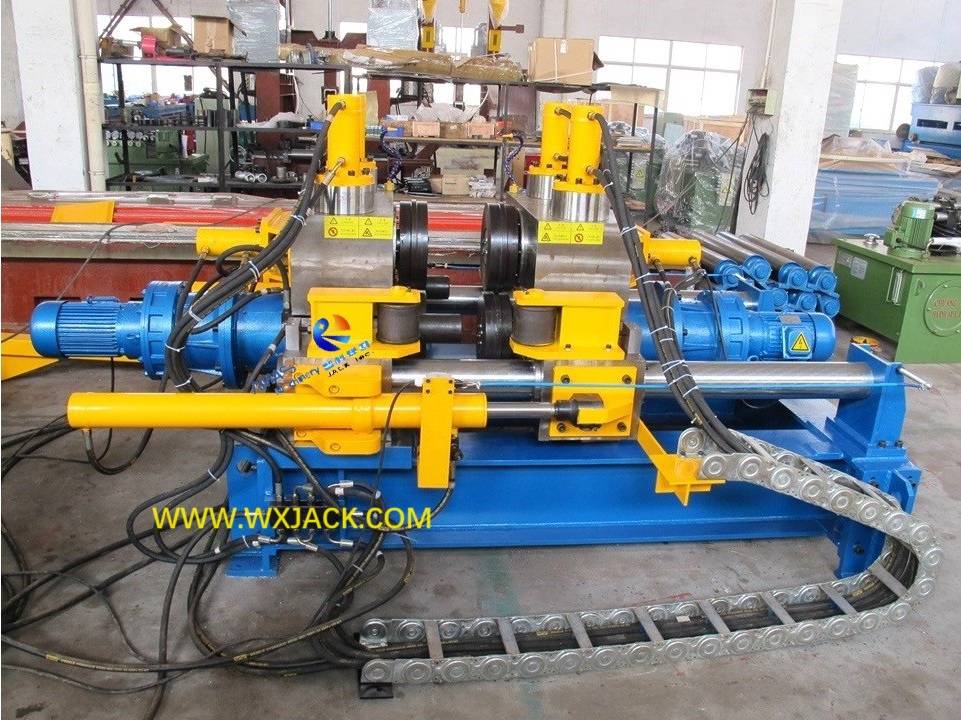

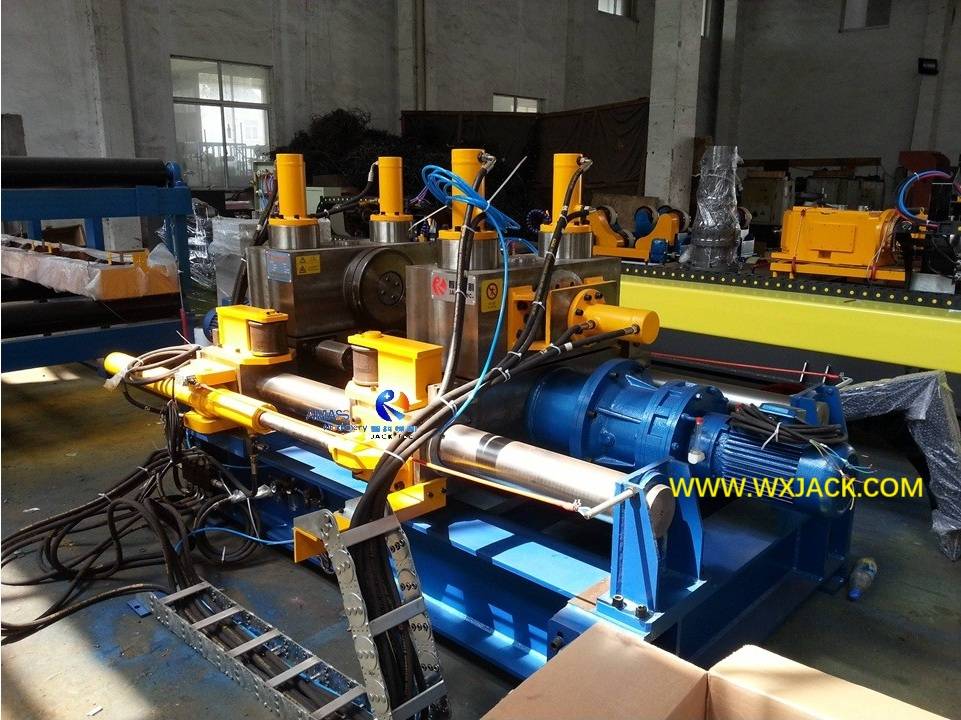

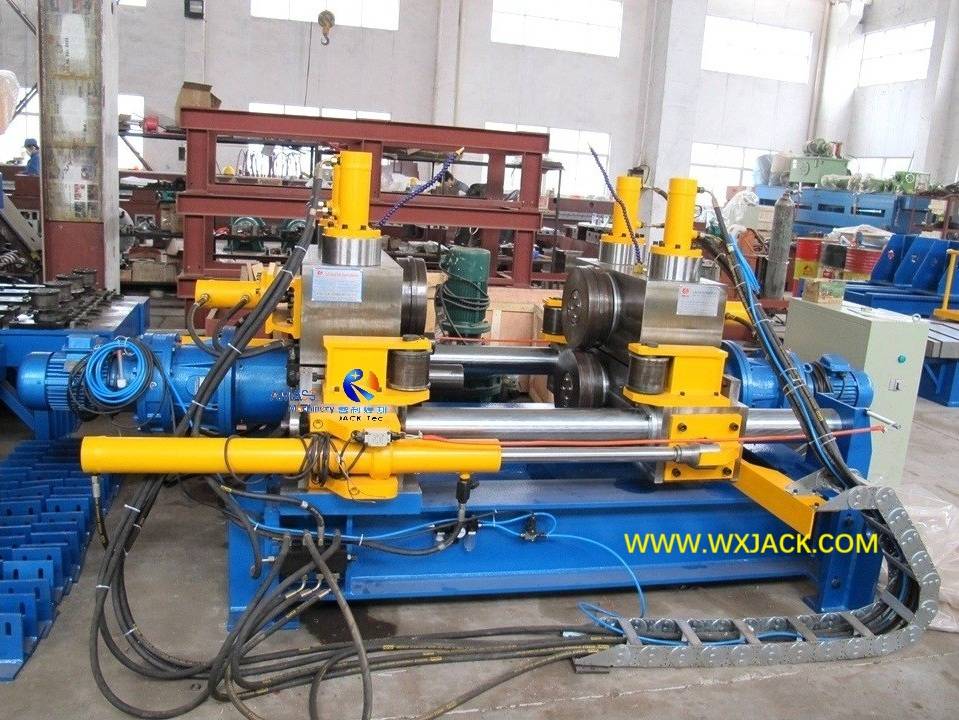

1) Apariencia: el ancho de redondeo de borde efectivo de la máquina de redondeo de borde de la tira de alta velocidad de 1,000 mm de ancho en la primera foto adjunta, muestra la vista lateral de la máquina modelo. Podemos ver que tiene una estructura razonable y un tamaño compacto;

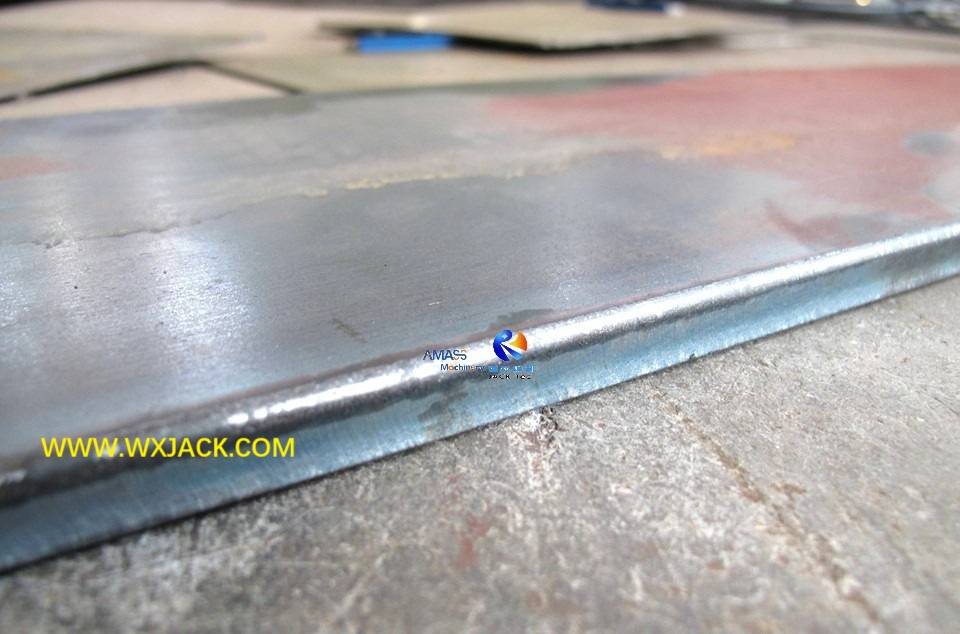

2) Donde se usa: esta máquina automática de 1,000 mm de ancho es una herramienta de equipo requerida en la tecnología de proceso de la línea de producción del haz T: antes del siguiente paso de soldadura y pintura, los cuatro bordes en los ambos lados de las placas finales de tiras deben ser redondeadas y desacreditadas:

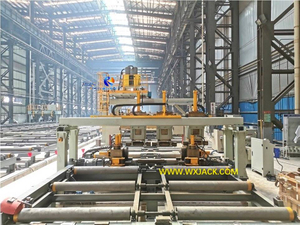

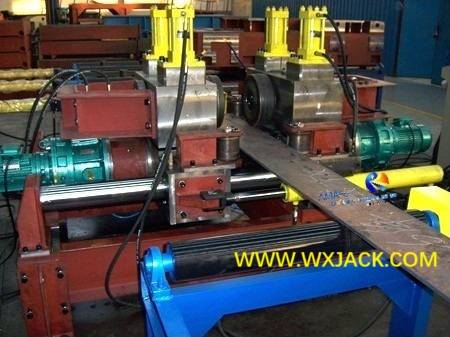

Wuxi Jack RH1000 Modelo de  redondeo de borde y máquina de desgaste que se aplica en la línea de producción del haz T : ( Fig.1 )

2. Criterio en la selección del modelo en la serie Rh Serie Máquina de redondeo de borde de alta eficiencia:

Como se introdujo en su familia de productos, el equipo de la serie RH tiene varios modelos estándar para elegir. Y desde la perspectiva del cliente, los criterios de selección en modelos adecuados de máquina automática se pueden atribuir a continuación dos puntos:

1) Ancho válido de piezas de trabajo:

Los modelos estándar de RH1000 a RH3000 reflexionan sobre el máximo. Ancho efectivo 1,000 mm ~ 3,000 mm de piezas de trabajo;

2) Industria aplicadora de la máquina de recorte de borde:

a) En términos generales, los modelos más grandes ( RH2000 y RH3000 ) Máquina de redondeo de borde y desgaste generalmente se aplican en la construcción de barcos, la industria del puente y la maquinaria portuaria;

b) Mientras que los modelos de modelos más pequeños ( RH1000 y RH1500 ) la máquina generalmente se produce para la línea de producción del haz T  y la línea de producción del haz H.

3)  Máquina de redondeo de borde automático de la serie Rh Series:

1)   Nos hemos vuelto familiarizados con la estructura y el principio de trabajo de la máquina automática de la serie RH, que se ha introducido en el producto del modelo RH2000;

2) A continuación se introduce en algunas unidades suplementarias de la maquinaria de la serie RH.

3. Redondeo de la unidad de limpieza de desechos en la máquina de recorte de borde de la serie RH:

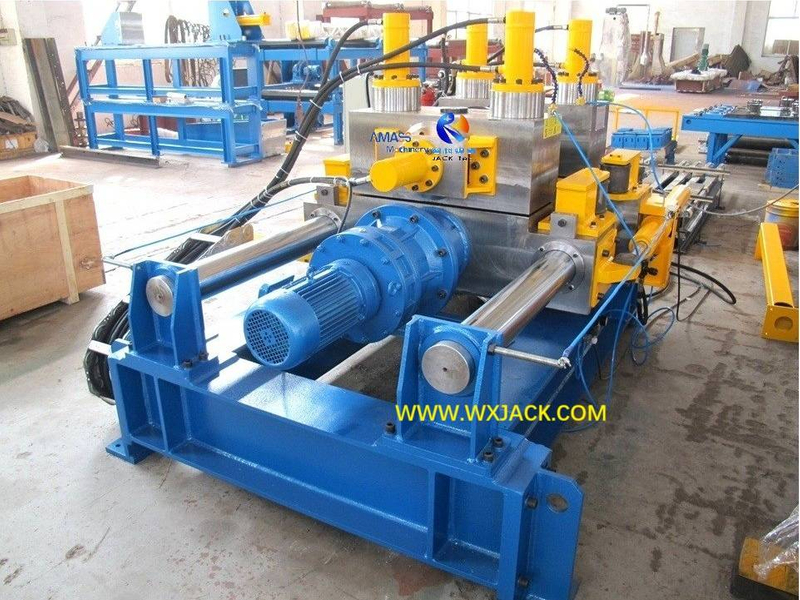

1) Esta unidad es para soplar los restos generados en el proceso de redondeo de borde, que se instala en el lado de salida del equipo (en la primera imagen adjunta, lado derecho o como se muestra a continuación):

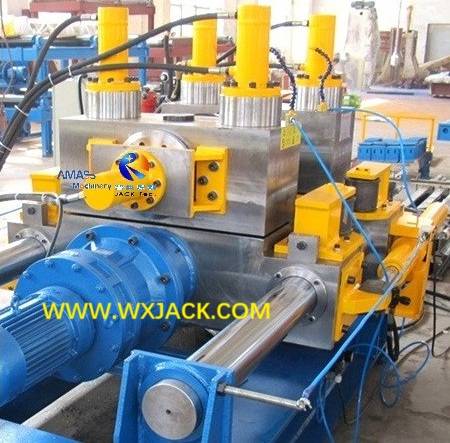

Unidad de limpieza de restos en Wuxi Jack  Borde Rounding Machine: ( Fig.2 )

2) Mandeo neumático:  en la máquina de la serie Rh, esta unidad de limpieza de chatarra es una unidad neumática: como se puede ver en la foto, se compone de compresor de aire, válvula de control, tubo de aire y punta de soplado;

3) Rendimiento: las dos piezas de tubo delgado de color azul en el lado de salida del cuerpo de la máquina envían aire a las 2 piezas de punta de soplado, sobre el área de redondeo central de esta máquina automática, manteniendo en condición de limpieza del área de trabajo todo el tiempo;

4) Mientras los transportadores de entrada y salida estén en el estado de funcionamiento, esta unidad de limpieza de la unidad de gas estará en estado de trabajo.

4. Transportadores de entrada y salida de la máquina de redondeo y desgaste de la serie RH:

1) Hay 10 m de longitud de transportadores de entrada y salida respectivamente, equipados en la parte delantera y trasera del RH800 / RH1000 ~ RH3000 MÁSICA AUTOMÁTICA AUTOMÁTICA:

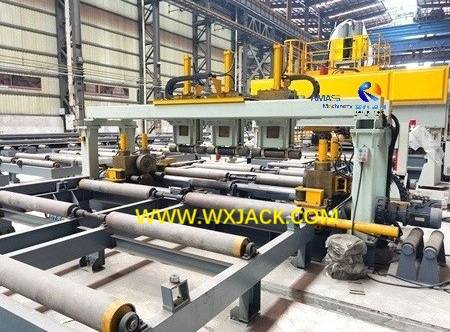

Tablas de rodillos transportadores de salida de Wuxi Jack RH3000 MÁQUINA: ( Fig.3 )

2) En el terminal de reenvío del transportador de entrada de la máquina de recorte de borde automático (lo que significa que el terminal de la tabla de rodillos transportador de entrada que se aproxima al cuerpo de la máquina), hay una unidad de alineación de placas larga, para mantener la posición correcta de la pieza de metal de la pieza de trabajo, para llevar a cabo una operación de redondeo en la máquina. Con esta unidad, los terminales de las piezas de trabajo para el redondeo de borde se apoyarán contra rodillos de redondeo para un trabajo adecuado.

5. Unidad de seguridad en la serie de redondeo de borde de la serie RH:

1) La seguridad es el factor más importante que se debe tomar tanto para el cliente como para el proveedor, especialmente los equipos mecánicos de servicio pesado;

2) Riesgo oculto:  para esta máquina de ancho de 1,000 mm de modelo RH1000 en el efecto de redondeo del borde de la placa de tiras, la velocidad de desacuerdo y redondeo de 7200 mm/min. es bastante rápido, y las personas que trabajan a su alrededor deberían tomar precauciones;

3) Entonces, ¿cuál es el diseño de Wuxi Jack Edge Rounding Machine para fines de seguridad?

a) El diseño de la estructura mecánica de la máquina hace que la unidad de redondeo de borde se ubique en el medio del cuerpo de la máquina, lo que significa que es difícil tener acceso directo al área de trabajo de la máquina por parte de los operadores;

b) Se apaga la contingencia:  además, para tener un seguro doble, tenemos botones de parada de emergencia desplegados tanto en la entrada como en la salida del marco principal de la máquina.

6. Parámetros técnicos de la máquina de redondeo de borde de tira de 1,000 mm de ancho :
