Cortadora de tubos CNC de alta eficiencia con llama y plasma 2000/9 de 5 ejes

A. La propiedad de la máquina cortadora automática de intersecciones de tuberías CNC de gran escala 2000/9 de 5 ejes:

1.       El equipo de corte de intersección de tuberías CNC de gran escala 2000/9 de 5 ejes es un modelo de uso frecuente, en Máquina cortadora de tubos CNC automática serie CP, debido a su tamaño mediano de diámetro y longitud de la pieza de trabajo, y su complejidad de control de nivel 'intermedio' de 5 ejes, que puede satisfacer una amplia gama de demandas de máquinas cortadoras de intersecciones de tuberías CNC;

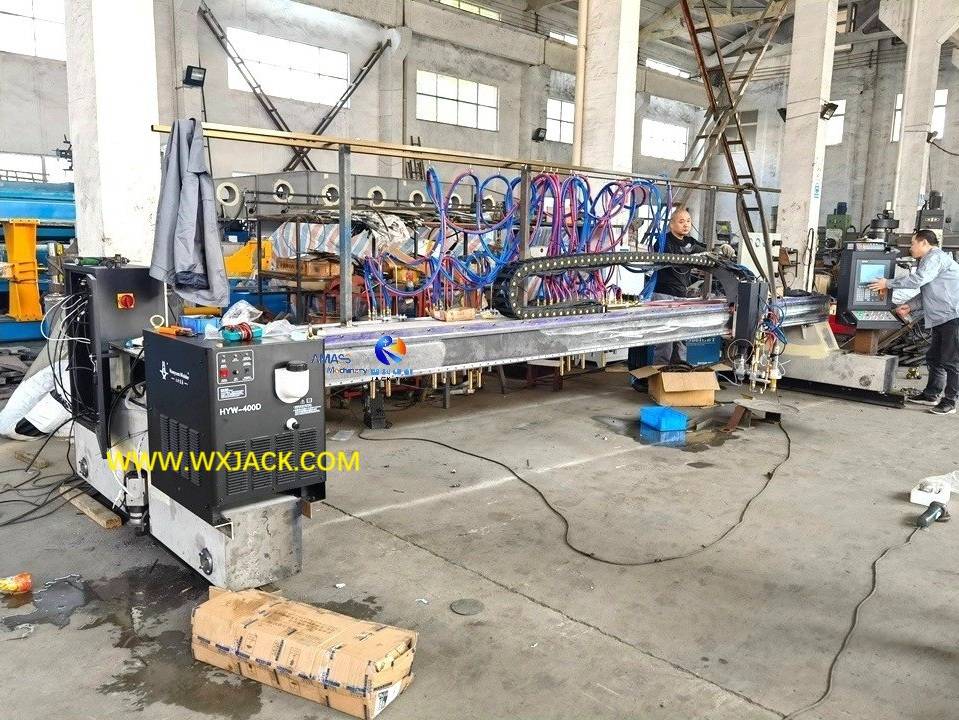

1)       El adjunto 1^calle la foto está en esta máquina cortadora de tubos CNC a gran escala sin tubería colocada;

2)       La siguiente foto refleja un trozo de tubo de gran diámetro en esta máquina cortadora de tubos CNC a gran escala: (Figura 1)

2.       Aquí, el 5 ejes 2000/9 significa que este equipo automático de corte de intersección de tubos CNC puede cortar y biselar tubos con un diámetro de hasta Φ2000 mm y una longitud de 9 m, bajo el control de 5 ejes CNC a lo largo de la longitud del tubo/radio/rotación del tubo/oscilación longitudinal. / radio de oscilación:

1)       La presentación gráfica de 5 ejes en el equipo automático de corte de intersección de tuberías CNC: (Figura 2)

2)       El proceso de corte y biselado en la máquina cortadora automática de intersecciones de tuberías CNC Wuxi JACK: (Fig. 3)

B. Los rodillos de soporte de fricción en Φ1400mm~ Máquina cortadora de tubos CNC de mediana a gran escala de Φ3000 mm:

1.       Como se explica en el producto de Cortadora automática de tubos CNC 600/9 de 3 ejes, la unidad de sujeción de piezas de trabajo es diferente entre los modelos para tuberías de tamaño pequeño (Φ600 mm de diámetro) y los modelos para Tubería de tamaño mediano y grande (Φ1400~ Φ3000mm de diámetro):

1)       La máquina cortadora de tubos CNC de grado Φ600 mm de diámetro pequeño adopta un accesorio tipo mandril de 3 garras: (Fig.4)

2)       La máquina cortadora de intersección de tubos CNC de tamaño mediano y grande (Φ1400~ Φ3000mm de diámetro) adopta un tipo de rodillo de fricción: (Fig.5)

2. La razón por la cual la máquina cortadora de intersecciones de tuberías CNC de rango medio a grande (Φ1400~ Φ3000mm de diámetro) adopta el tipo de rodillo de fricción:

1)       La revolución de la tubería tiene la misma velocidad lineal para todos los modelos de equipos de corte de intersección de tuberías CNC automáticos de la serie CP;

2)       Las tuberías de diámetro mediano a grande tienen mucho menos impulso que las tuberías de diámetro pequeño, o más inercia;

3)       Por lo tanto, en la máquina cortadora de tubos CNC de mediana a gran escala, el riesgo de que la tubería se desvíe es pequeño y no es necesario tener una unidad de sujeción dedicada, como un mandril de 3 garras para tuberías pequeñas, para asegurar la tubería;

4. El papel del rodillo de fricción para el funcionamiento de una máquina cortadora de intersecciones de tuberías CNC a gran escala:

1)       Durante el funcionamiento de la máquina cortadora de intersecciones de tubos CNC de rango medio a grande (Φ1400~ Φ3000mm de diámetro), los tubos de la pieza de trabajo pueden girar de manera suave y estable sin desviarse, por medio de la fuerza de fricción entre el tubo y los rodillos de fricción;

2)       Ventaja de la estructura del rodillo de fricción. es su facilidad de carga y descarga de tubos en la máquina cortadora de tubos CNC, lo que puede ahorrar bastante intensidad de mano de obra y tiempo de ciclo;

3)       Fabricación de rodillos de fricción. Están hechos de acero #45 pasando por un tratamiento térmico especial de enfriamiento, con gran resistencia y larga vida útil.No es necesario reemplazar los rodillos de fricción en condiciones normales, lo que significa la misma vida útil que la propia máquina cortadora de intersecciones de tubos CNC.

C. Parámetros técnicos de la máquina cortadora de tubos CNC automática de gran escala 2000/9 de 5 ejes:

A continuación se muestran las especificaciones del equipo de corte de intersección de tuberías CNC de plasma y llama de 5 ejes 2000/9 a gran escala:
