Tipo de columna LHC Máquina de soldadura de arco sumergido de haz de higores grandes

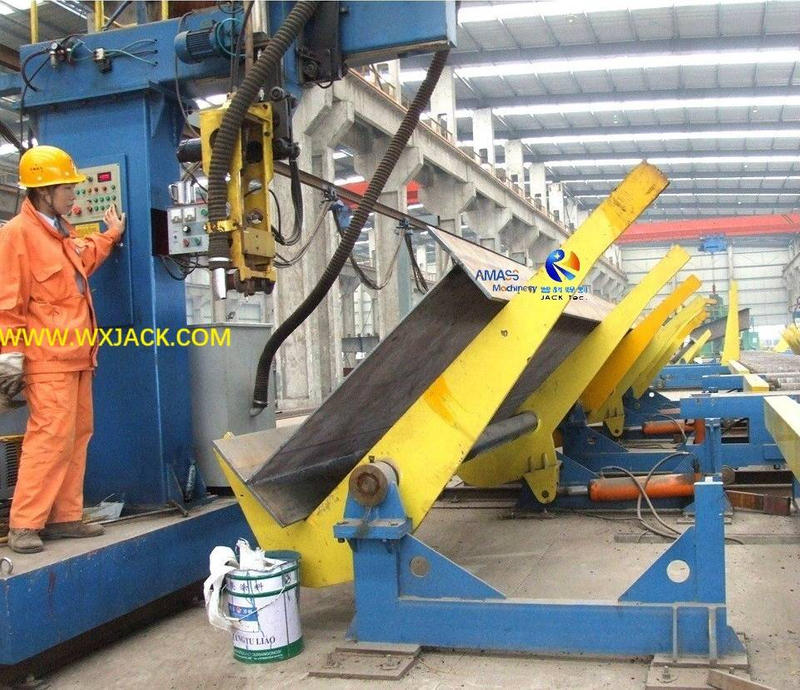

Antecedentes: el registro de fotos adjuntas en el momento de funcionamiento de la máquina de soldadura de haz de columna H de Wuxi Jack LHC , que trabaja en la línea de producción automática de haz H.

1. Uso de la máquina de soldadura de pórtico de la columna I LHC:

Modo de tarea y operación: la máquina de soldadura de arco sumergida de la columna del modelo LHC de columna I se usa en la línea de producción automática H de servicio pesado, en forma de cuatro conjuntos desplegados juntos, formando en la zona de sierra, para llevar a cabo la soldadura de sierra H, con su ancho web de hasta 2,000 mm (actualmente una de las dimensiones más grandes en la industria de la estructura de acero) de manera automática::

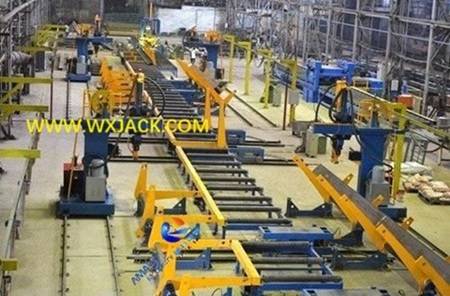

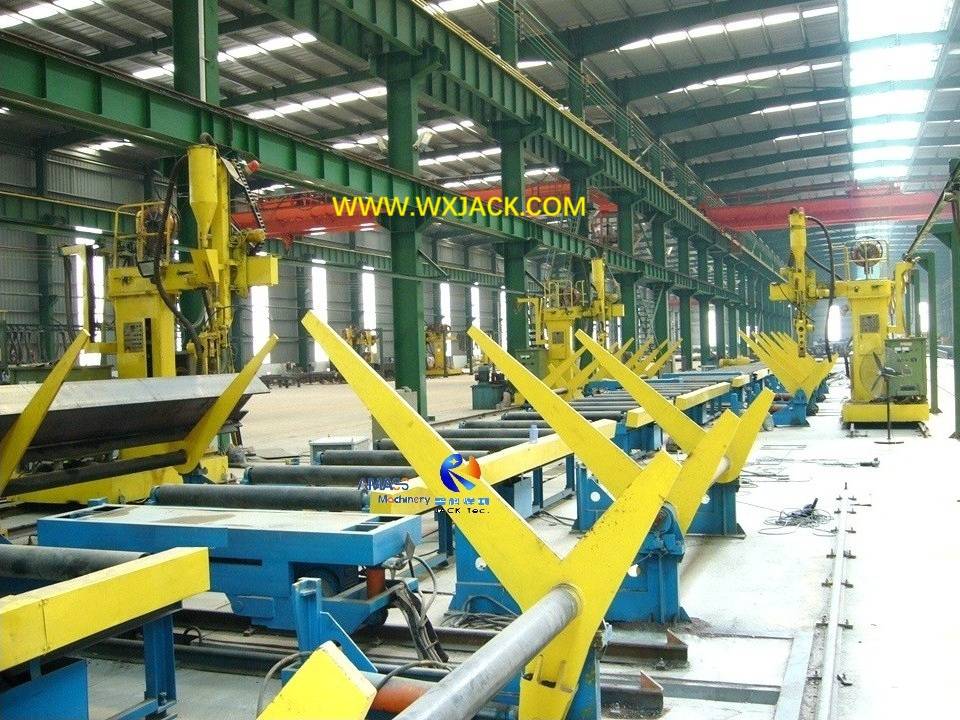

En la instalación de clientes rusos: 4 conjuntos de Wuxi Jack LHC Model Machine, operan en la zona de sierra de la línea automática de producción de haz H: ( Fig.1 )

2. Tecnología de procesos sobre soldadura H Viga con Máquina de sierra de haz de columna LHC:

Como se introdujo en la tecnología de procesos de la línea de producción automática de higos H , los cuatro conjuntos de máquina modelo LHC se dividen en dos grupos:

1)  División: el primer grupo de dos conjuntos de máquinas modelo LHC funcionan en el primer área de soldadura, y el segundo grupo de dos conjuntos en la segunda área de soldadura;

2)  Equipo logístico en línea automática:   el volteo y el transporte del haz H entre los cuatro conjuntos de la máquina de soldadura del haz H de la columna LHC (o, para ser más precisamente, entre las áreas de soldadura primera y segunda) se logra con 90 ° y 180 ° , así como  transportador de acero, así como transportador de acero, sin intervención humana;

3) La línea de vapor en la soldadura:  de esta manera, las cuatro piezas de costuras de soldadura en un pedazo de haz H se pueden soldar en una línea de flujo con los cuatro conjuntos de máquina modelo LHC.

3.   Composición de la máquina de soldadura de haz de columna H de LHC:

Verifique que el boceto a continuación sea parte de los componentes principales marcados (dos conjuntos de LHC se ponen cara a cara):

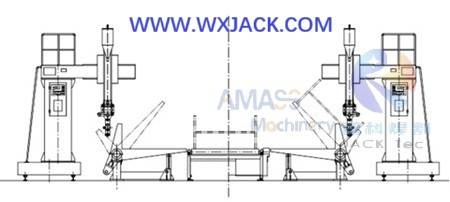

Boceto de diseño en la implementación de la máquina LHC en la línea de producción automática de haz H: ( Fig.2 )

Un conjunto de esta máquina de sierra de haz de columna LHC está compuesta de:

1)  Marco mecánico: tranvía en movimiento del motor, columna, haz de voladizo, (estas tres unidades se ensamblan como un cuerpo de máquina integral de la máquina LHC);

2)  Grupo de función de soldadura de sierra: unidades transversales de carro y antorcha de soldadura, así como un marcador de arco de soldadura y alimentador de alambre de soldadura, que se instalan en la antorcha de soldadura (esta sección está instalada en el haz del cuerpo de la máquina LHC):

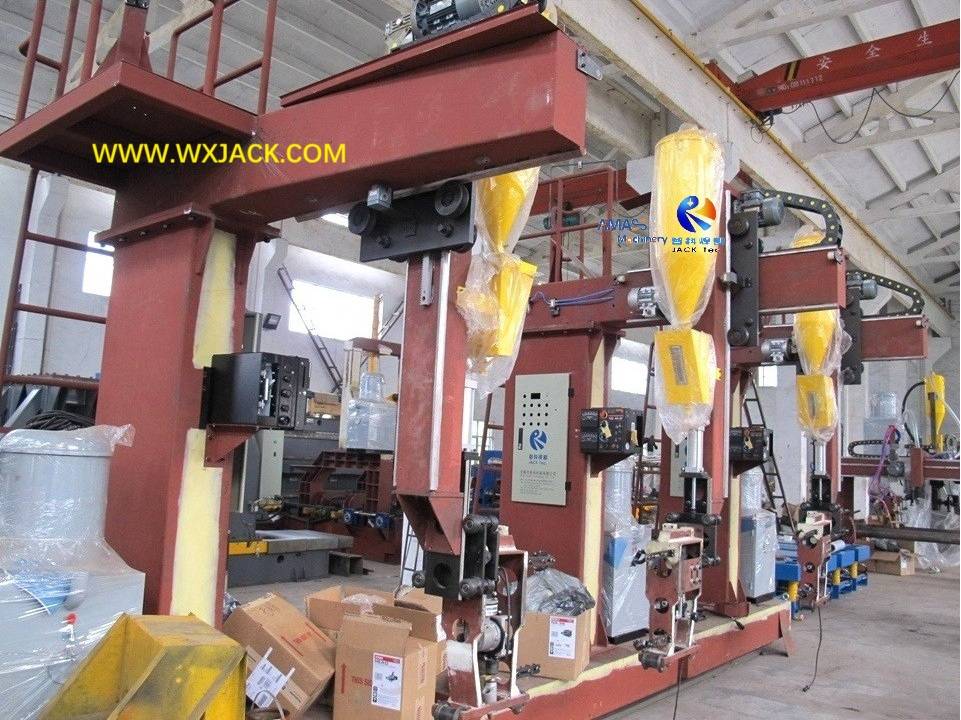

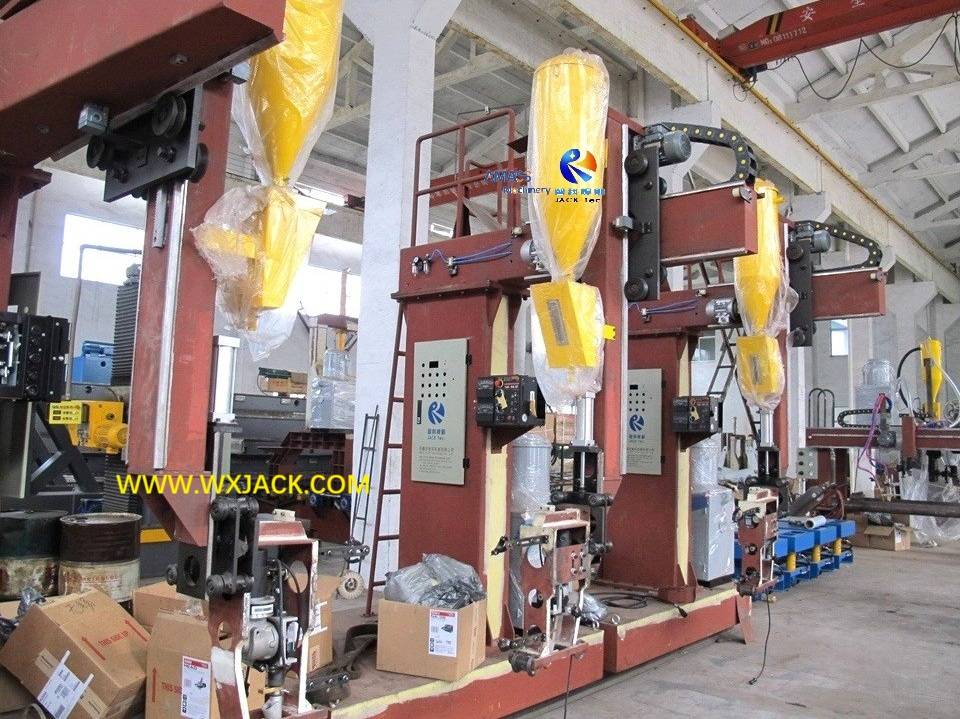

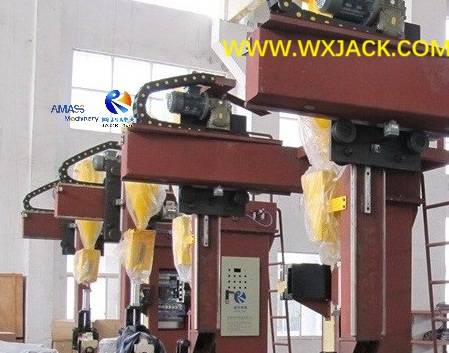

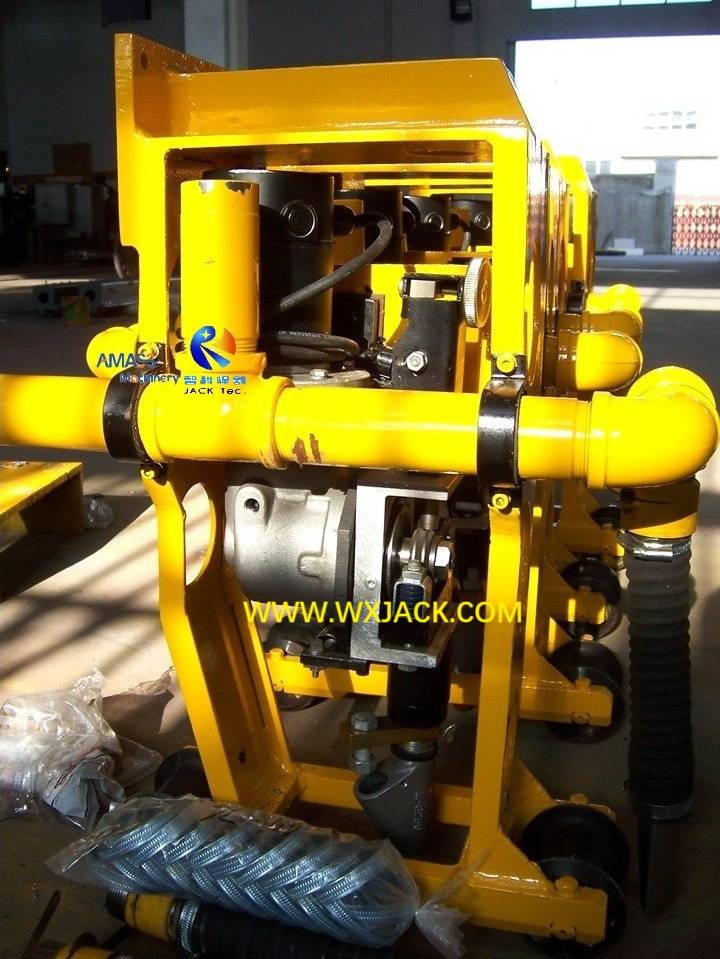

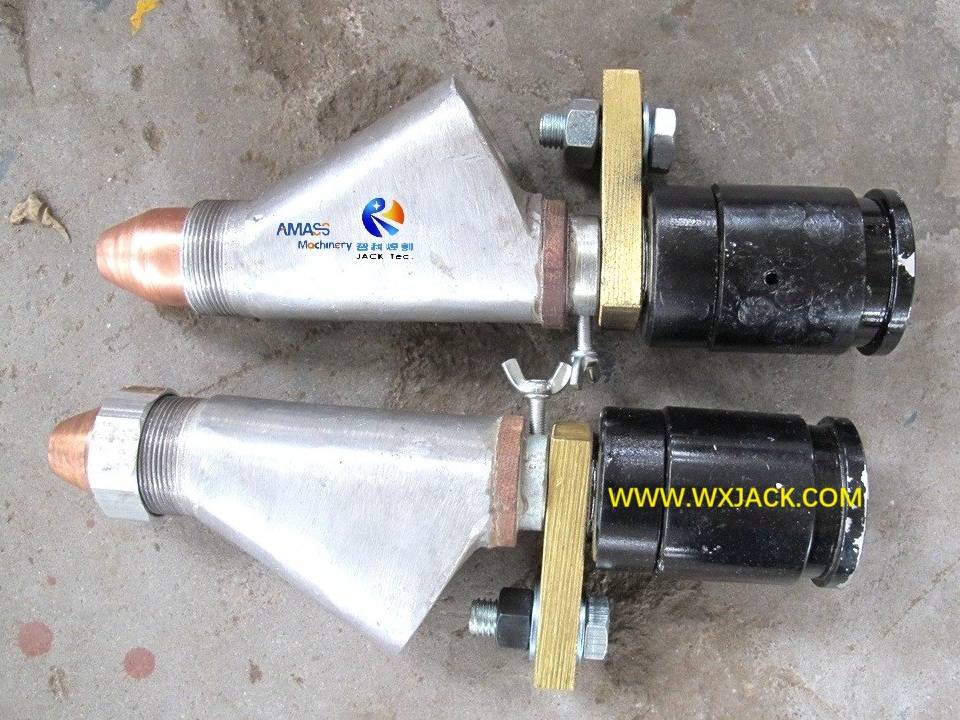

Marco mecánico y grupo de sierra de Wuxi Jack LHC Model Machine: ( Fig.3 )

3)  Conducción y transmisión: reductores de motor y viajes, para conducir el movimiento del tranvía a la velocidad de soldadura y el movimiento del carro de soldadura respectivamente;

4)  Sistema de soldadura: fuente de alimentación de soldadura de sierra, recuperación de flujo de soldadura y unidad de reciclaje (uno establecido cada uno) equipado con la máquina LHC;

5)  sistema neumático (para conducir la unidad de arco de soldadura);

6)  Sistema de control eléctrico, placa de control, panel de operación, cadena de arrastre de cable, rejilla colgante de cables de la máquina de sierra de haz de columna LHC.

4. Movimiento principal del tranvía de la máquina de soldadura de haz de columna H de LHC durante el trabajo:

1)  Velocidad de soldadura de sierra ajustable: la máquina de estructura de columna LHC utiliza el tranvía en movimiento como su marco principal para trabajar. Igual que el modelo de Tipo de pórtico , la velocidad de mudanza del tranvía LHC se controla con inversor de CA (velocidad de soldadura de sierra) durante la operación de soldadura:

El tranvía de LHC se mueve a lo largo de H Beam y realiza la soldadura al mismo tiempo: ( Fig.4 )

2) Doble disco en tranvía Viajando de la columna LHC I Máquina de sierra de haz:

a) Hay dos conjuntos de motores que impulsan los engranajes en giro por medio de dos reductores de motor, que a su vez conducen las dos piezas de ejes;

b) De esta manera, el estilo de doble transmisión de ejes dobles y cuatro ruedas (las ruedas están en forma en la parte inferior del carrito y moverse a lo largo del riel) puede evitar el problema de arrastre causado por el deslizamiento, asegurándose de que el carro se ejecute de manera estable y confiable, durante todo el proceso de soldadura de la máquina de la columna LHC;

3) Ajuste en la velocidad de sierra:  durante la soldadura por sierra, la velocidad de movimiento del tranvía, que también es la velocidad de soldadura de sierra de la máquina LHC, se establece con la perilla de giro en el panel de funcionamiento de la máquina de soldadura de haz de columna I LHC, según la brida del haz H y el grosor de la red de la red, así como la corriente de soldadura y el voltaje de la fuente de alimentación de la sierra necesaria, dentro del rango de 240 ~ 2,400 mm/min. (ajuste continuo). Esto también es cierto con la máquina de estructura de pórtico LHT y LHA LHT y LHA:

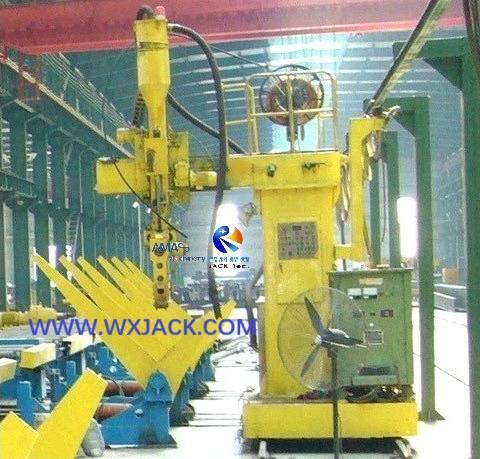

Paya de giro de velocidad de soldadura y pantalla digital en el panel de operación: ( Fig.5 )

4) Movimiento inactivo del tranvía:  cuando no está en el trabajo, el tranvía se mueve a alta velocidad de 3,200 mm/min., Para retirarse a su punto de partida para la próxima ronda de operación de soldadura.

5. Parámetros técnicos de la máquina de sierra de haz de columna I LHC:
