Máquina de soldadura de pórtico de haz de riel 4m LHA4Z LHA4Z

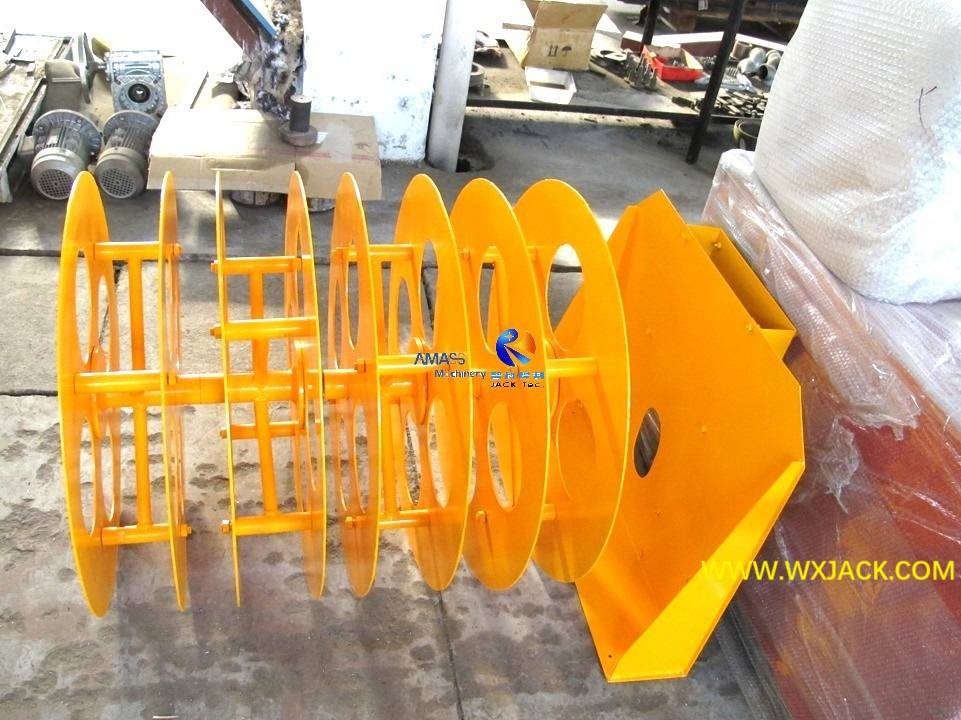

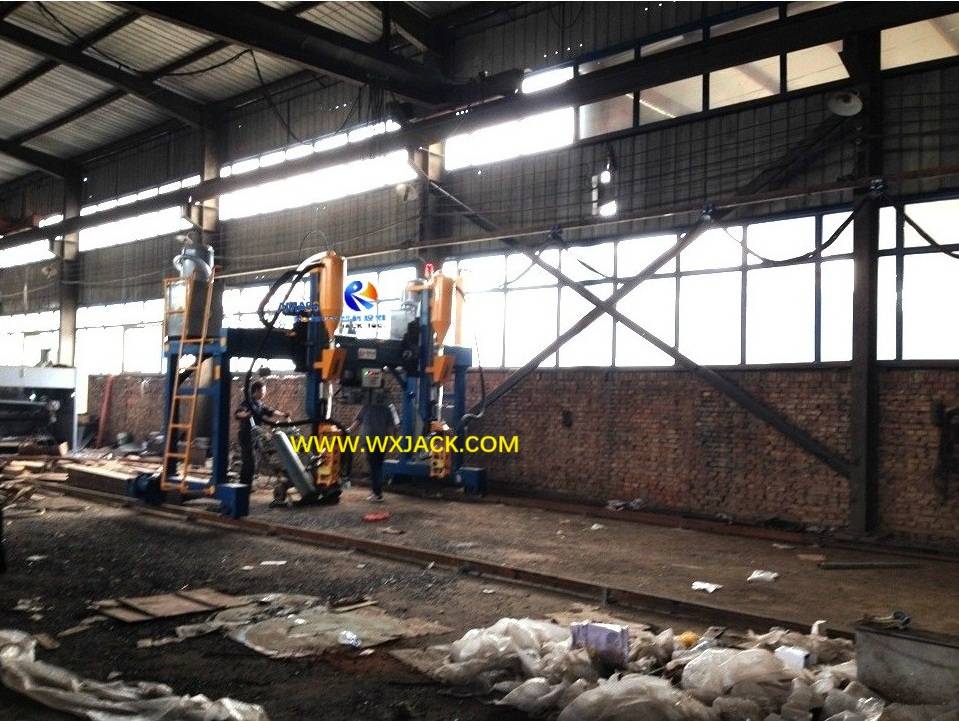

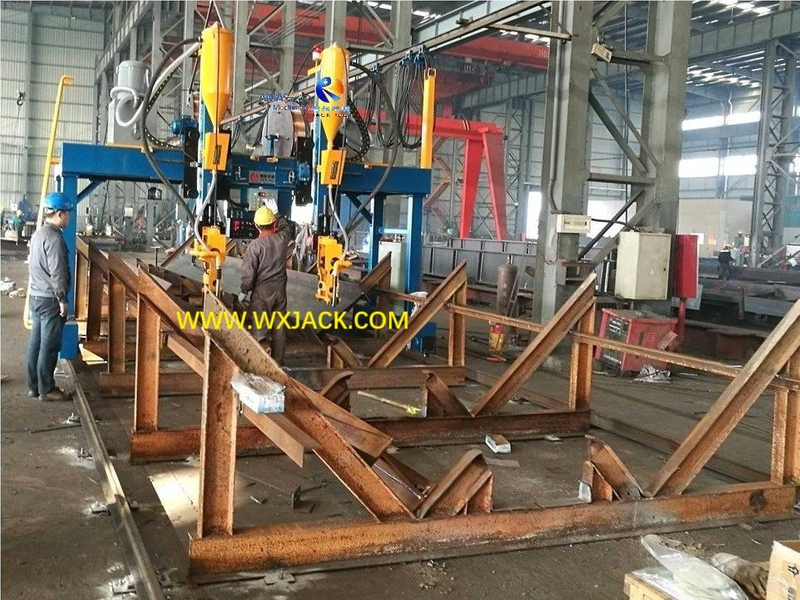

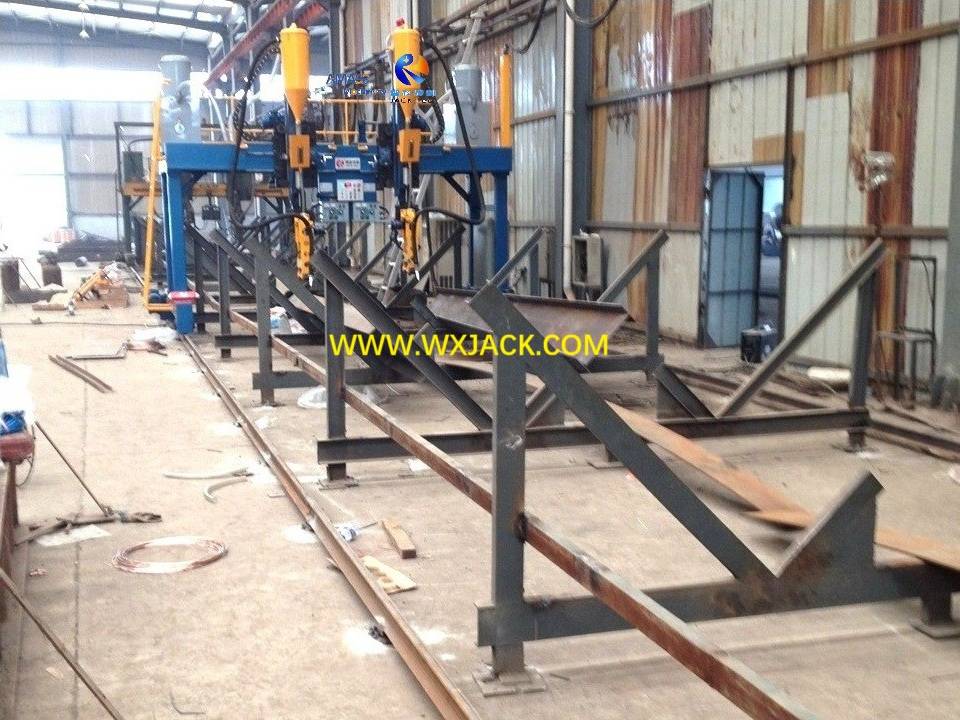

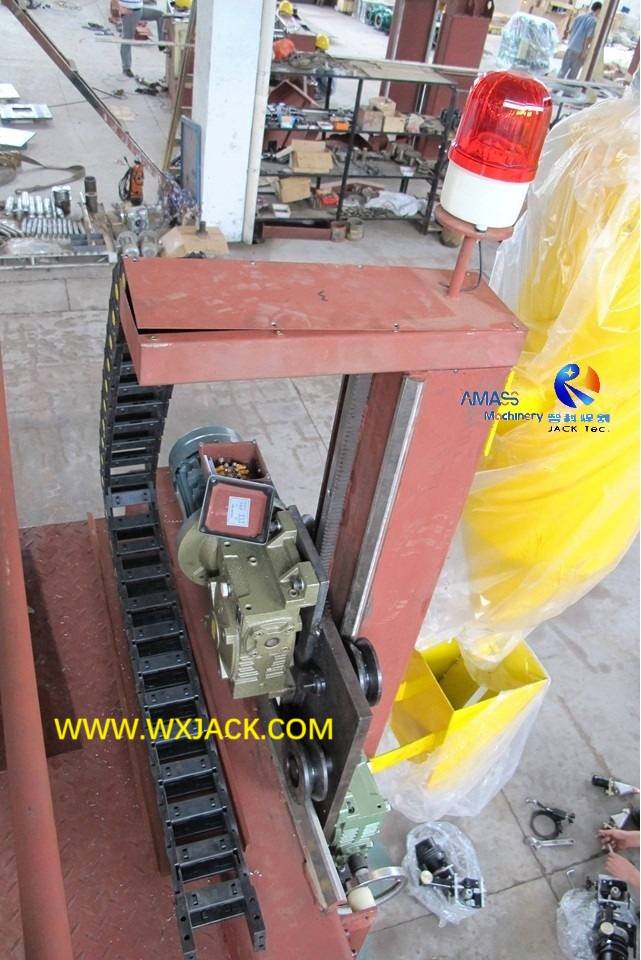

La primera foto adjunta se tomó en un conjunto de la estructura del pórtico del modelo Wuxi Jack LHA4Z Automático HEAM HEAM HEAM Máquina de soldadura de arco sumergida en el sitio del cliente.

1. Capacidad de trabajo de la estructura de pórtico LHA4Z automática y comparación con la máquina de soldadura de haz LHA4C H:

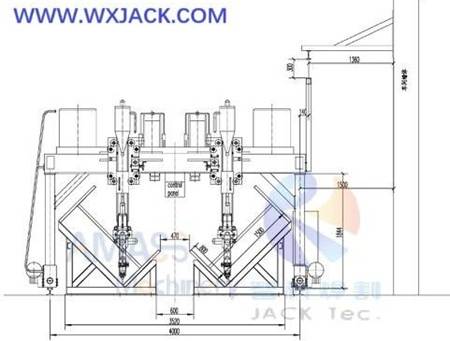

Impresión de diseño en la máquina modelo LHA4Z : ( Fig.1 )

1) Capacidad de trabajo de la máquina de soldadura de pórtico de haz LHA4Z H I:

a) Significado:  Como se explica en la sección del producto de ' Lht t tipo H de la máquina de soldadura de arco sumergido de haz ', Lhaz representa el modo de operación de control central en idioma chino;

b)  La altura del haz H se producirá: y la figura '4 ' en su modelo implica que esta máquina tiene un tramo de pórtico de 4.000 mm (o tramos de riel). Este es el modelo más pequeño de la máquina de la serie LHA, que produce un haz de soldadura H con su altura web de hasta 1,200 mm;

2) Comparación con la máquina de soldadura de haz LHA4C H:

A)  Por el contrario, para la estructura de pórtico de estilo de control lateral H Máquina de soldadura de haz H , la contraparte de LHA4C con la misma dimensión del tramo de pórtico de 4,000 mm, el haz de soldadura H entregado puede tener su altura web de hasta 1,500 mm;

b)  A este respecto, para la máquina del modelo de pórtico de control central LHAZ , sacrifica el tamaño del haz H soldado para compensar la facilidad de operación --- Un operador menos en el modelo de control del centro LHA4Z, en comparación con la máquina del modelo automático de control lateral de LHAC ;

c) Volumen de aplicación:  por este motivo, el modelo de control del centro de la serie LHAZ ve más aplicación que el modelo de control lateral de LHAC hoy en día, suponga que los clientes producen tamaños pequeños medios de viga H de soldadura.

2. Breve sobre el proceso operativo de la máquina de soldadura automática de pórtico de la serie LHA I:

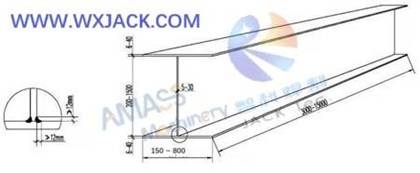

 Viga H soldada con soldadura:  ( Fig.2 )

1)  Tiempos de soldadura para producir una pieza de haz H:  debido a que cada pieza de h en haz tiene cuatro piezas de costuras esperando ser soldadas, por lo que la máquina modelo LHAZ debe realizar cuatro veces de sierra (soldadura de arco sumergido) en el haz H. Y debido a que esta estructura de la máquina automática tiene dos estaciones de soldadura en un equipo, cada vez puede soldar dos piezas de h viga juntas al mismo tiempo;

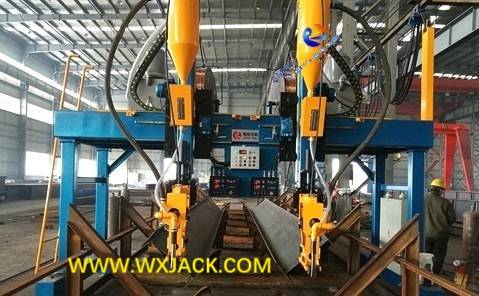

2) Modo de soldadura:  para cumplir con la sierra en las cuatro costuras de soldadura H en el haz H, este conjunto de máquina modelo LHA4Z debe moverse de un lado a otro cuatro veces en una fila a lo largo de su riel en velocidad de soldadura:   en el sitio del cliente: Estación de carrera de la máquina Wuxi Jack Lha4z:  ( Fig.3 )

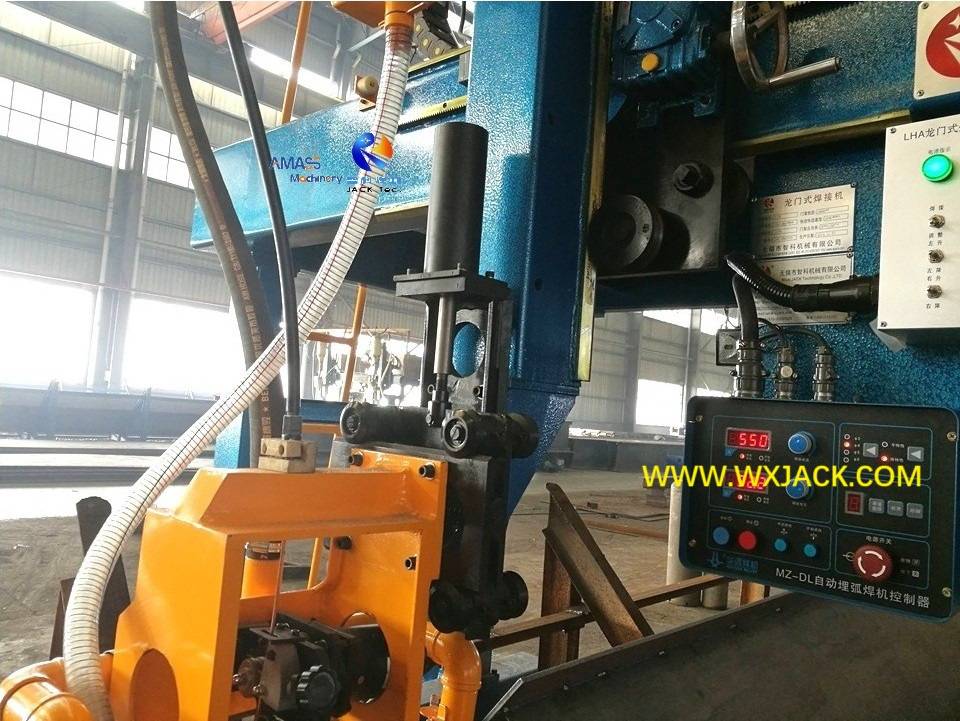

a) Soldide la primera pieza de costura de soldadura. A lo largo de esta carrera, la velocidad de movimiento del pórtico es la velocidad de soldadura ajustable, controlada con inversor de CA y muestra tiempo real en el panel de operación de la máquina;

b) Al finalizar la primera pieza de soldadura de costura, el pórtico se mueve hacia atrás a su punto de partida original en rápida velocidad de inactividad;

c)  El haz H se convierte en 90 ° por medio de una grúa de viaje superior u otro equipo de volteo, a 45 ° Posición de soldadura de filete de la otra costura de soldadura del haz H, en el estante de la pieza de trabajo de la máquina modelo LHA4Z;

d)  La máquina de soldadura automática de haz H realiza la segunda pieza de soldadura de costura igual que la primera pieza de la costura de soldadura mencionada como anteriormente;

e) Al finalizar la segunda pieza de soldadura de costura, el pórtico de la máquina de sierra de haz H se remonta a su punto de partida nuevamente a alta velocidad de ralentí;

f)  El haz H se voltea a la posición de soldadura de su tercera costura como el paso del No. C;

g)  El mismo proceso de sierra se implementa para la tercera y cuarta costuras del haz H en esta máquina modelo LHA4Z;

3) Proceso de trabajo de la máquina de soldadura de arco de arco sumergido de haz H automático::

Para cada pieza de la costura de sierra en la viga H,

a) Con la ayuda de una grúa de viaje aéreo, un haz H en su estante de soporte o cambiar la posición de soldadura del haz H en el estante, a la posición ideal de soldadura de filete de 45 °;

b) Ajuste la unidad de rastreo de costura mecánica del mecanismo de la antorcha de soldadura;

c) Comience con la fuente de alimentación de soldadura equipada con la máquina de sierra de haz Modelo H LHA4Z.

3. Parámetros técnicos de la máquina de soldadura de haz de h de LHA4Z automática:
