Máquina de soldadura de arco sumergido de haz de lht t

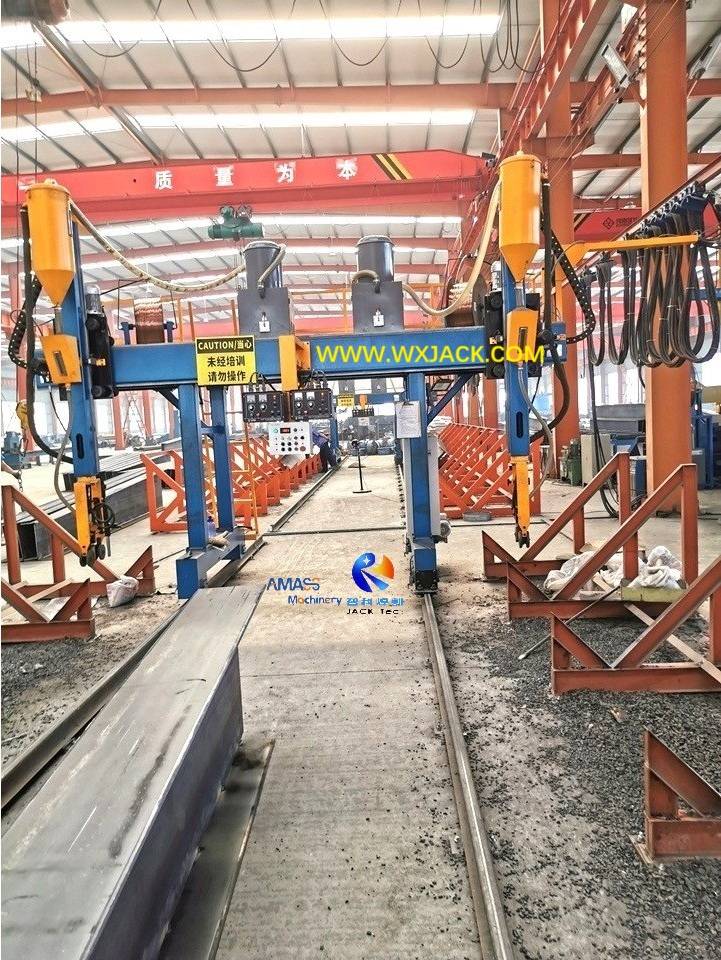

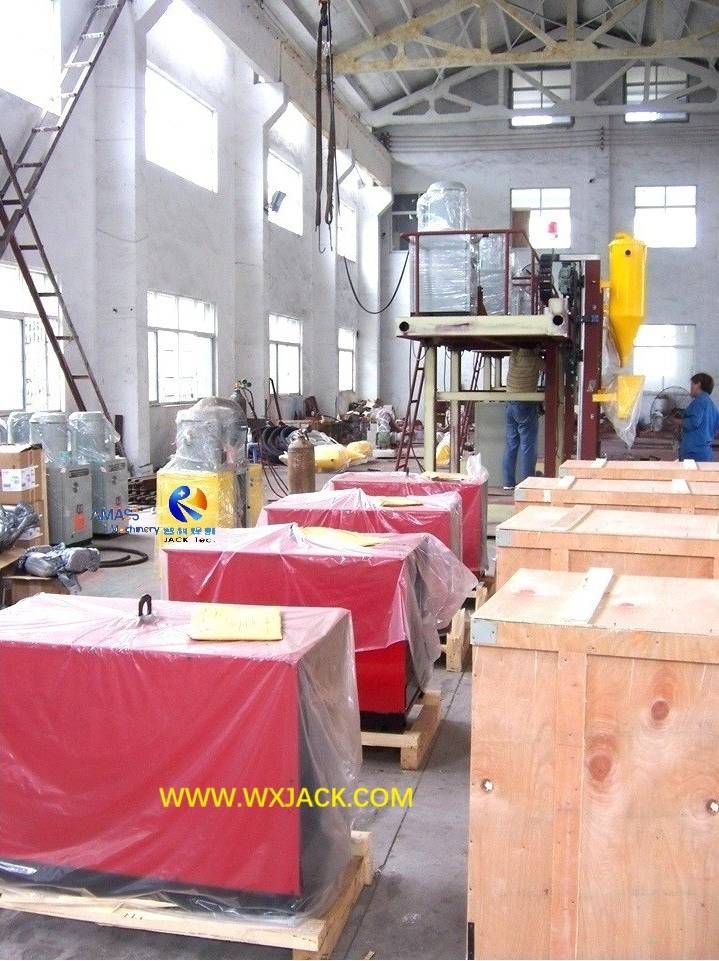

Puede verificar la apariencia, la estructura y la aplicación de Wuxi Jack LHT Model T Frame Torntry I Beam Saw Machine de varios diseño específico que se está poniendo en funcionamiento en los sitios de clientes, y su instalación en la instalación de Wuxi Jack desde las fotos adjuntas.

1. Rasgo y aplicación de la máquina de soldadura de viga de marco LHT t:

1)  Marco de la máquina: a primera vista, la máquina de pórtico de marco LHT T se ve muy similar a la máquina de soldadura de pórtico de viga tipo H de LHA . Para ser específico, el modelo Center Control LHAZ. O, si lo observa descuidadamente, probablemente puede confundir el modelo LHT con el modelo LHA:

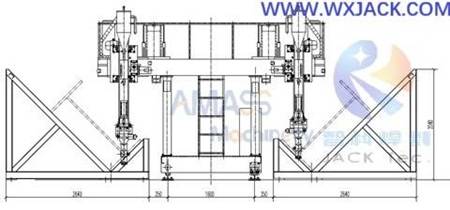

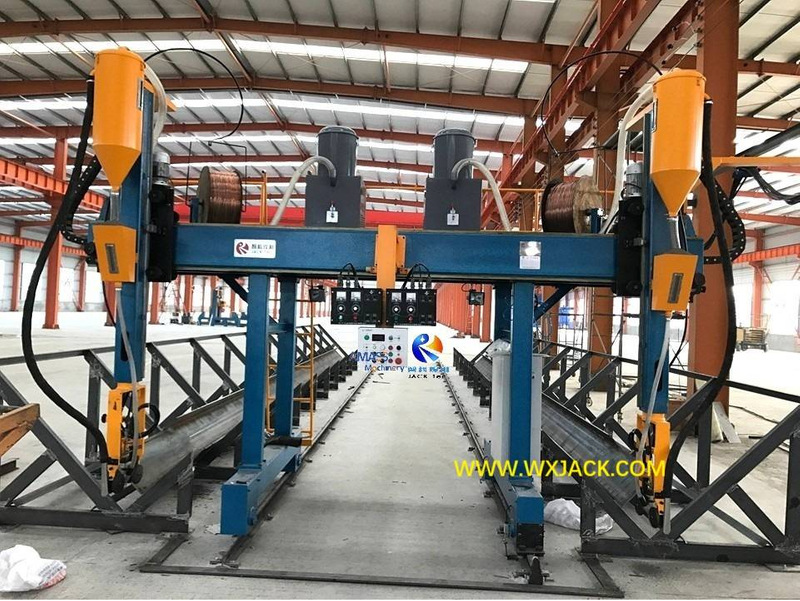

Impresión de diseño en el marco de la máquina LHT: ( Fig.1 )

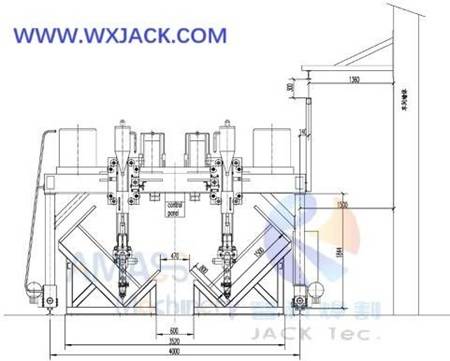

Impresión de diseño en la máquina de marco de pórtico del modelo LHAC:  ( Fig.2 )

2) disparidad entre el marco LHT t y el marco de pórtico LHA ​​H Máquina de soldadura de haz:

a) Estructura y tamaño de haz H adecuado:  el modelo LHT tiene sus dos piezas de pieza de trabajo colocadas sobre soporte en estructura abierta, por lo que LHT puede usarse para soldar un tamaño más grande del haz H, y tiene un alojamiento extenso en un tamaño de haz H variable. En teoría, no hay confinamiento en la dimensión del haz H para estar disponible en la máquina modelo LHT;

b)  Mientras que la máquina de soldadura de pórtico de haz de haz Modelo H de LHA tiene sus piezas de trabajo de soporte rodeada en un marco cerrado. Por lo tanto, hay una serie de modelos de concreto para el rango de tamaño de ajuste correspondiente del haz H: LHA4Z , LHA5Z , LHA55Z , LHA4C , LHA5C , etc.

2. Relación entre LHT con LHC y LHA H Máquina de soldadura por pórtico de haz:

1) Conexión entre la máquina de soldadura de viga LHC y LHT H de haz:

Por otro lado, hay un punto común entre el modelo T de tipo T tipo LHT y la máquina de modelos LHC Tipo de columna:

a) Igual que la máquina de sierra de haz tipo I de columna LHC , en el modelo LHT, porque la pieza de trabajo H haz se coloca en las tachuelas de soporte fuera de la columna del marco de la máquina, no hay límite para la extensión del haz H;

b)  En este sentido, para el mismo tamaño del marco de la máquina, el haz H soldado con una máquina automática de tipo LHT T puede ser más grande (altura web) que la del modelo LHA ​​tipo pórtico;

c)  y también igual que el modelo LHC, este tipo de estructura puede acomodar el haz de H de varios tamaños de la web, por lo que para el modelo T de tipo T, no hay variación en el modelo de máquina para diferenciar, solo un modelo de ajuste LHT para todo el tamaño de h viga;

2) Conexión entre la máquina de sierra LHT, LHC y LHT I Beam:

A)  Característica:  en cierto sentido, el modelo de pórtico LHT es algo así como cerrar la brecha entre el estilo de columna LHC y el modelo de estilo Gantry;

b)  Principio común:  los tres tipos de máquinas de sierra de haz de I comparten la misma teoría de la soldadura de arco sumergido y, por lo tanto, el mismo tipo de fuente de energía de soldadura de sierra y unidades de soldadura auxiliar. Son productos afines bajo la misma familia de productos de la máquina de soldadura de arco sumergida de haz h i . El desarrollo del tipo T LHT se realiza sobre la base del modelo LHA:

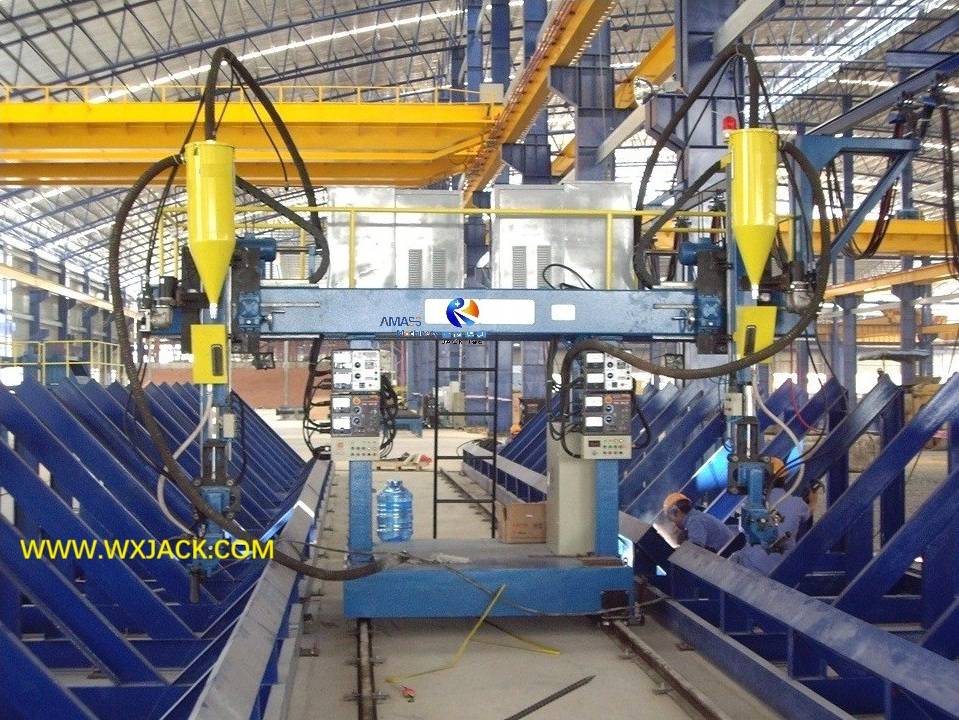

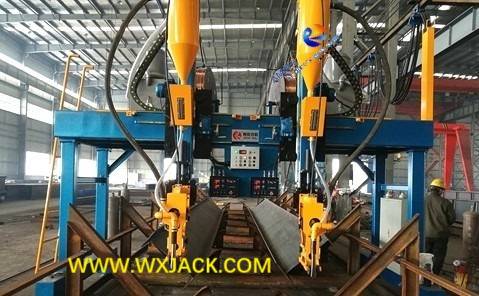

Vista frontal sobre el modelo Wuxi Jack LHA en las instalaciones del cliente: ( Fig.3 )

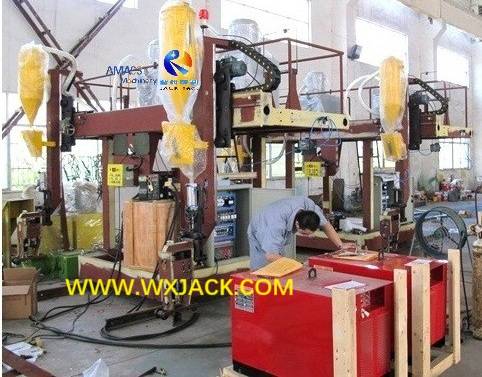

Vista lateral sobre el modelo Wuxi Jack LHT en la instalación de Wuxi Jack: ( Fig.4 )

3. Potencia de conducción para la operación de la máquina de soldadura de pórtico de haz LHT H:

La forma de accionamiento más adecuada: a diferencia de la potencia pesada involucrada durante el paso de ensamblaje de la máquina de ensamblaje del haz H , y durante el paso de alisado en la máquina de alisado del haz H, que necesita un sistema hidráulico para proporcionar un impulso de potencia, en la máquina de sierra de viga H de marco LHT T (y la unidad de energía eléctrica de la máquina de energía, y la fuente de potencia de energía LHC, y la fuente de energía de los motores de la motor.

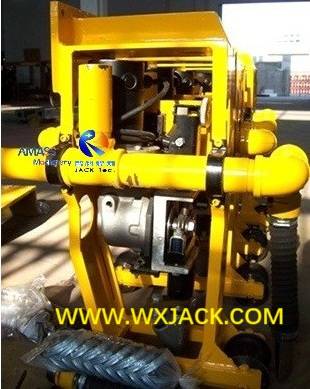

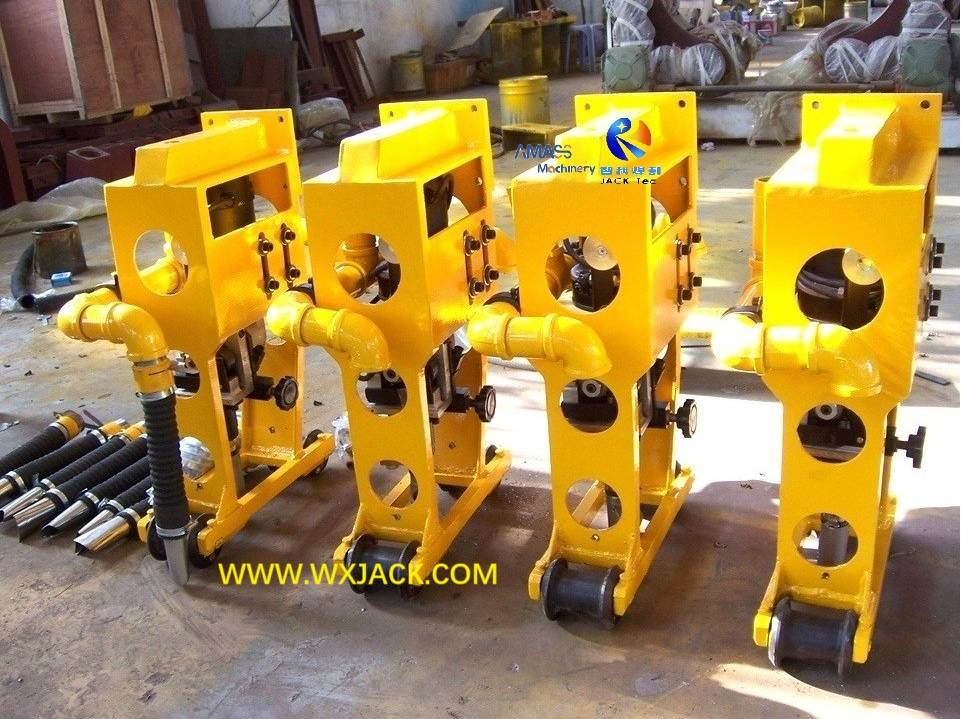

Unidad de rastreo de arco de soldadura de tipo mecánico en el modelo LHT y LHA: ( Fig.5 )

4. Parámetros técnicos de la máquina de soldadura de pórtico de haz LHT H:
