Característica de estructura de la serie de soldadura plana de placa de la serie MP:
1) Una máquina con dos funciones distintas: a diferencia de las máquinas mayoritarias con una sola función que tiene unidades de trabajo instaladas en un sitio, la máquina de soldadura de la junta de placa de la serie Wuxi Jack tiene ambos lados de su plataforma de pórtico equipado con unidades de función:
2) Un lado del soldador de tope plano de la placa se instala con corte triple de combustible de oxígeno, y el otro lado está equipado con una junta de fusión a través de la soldadura:

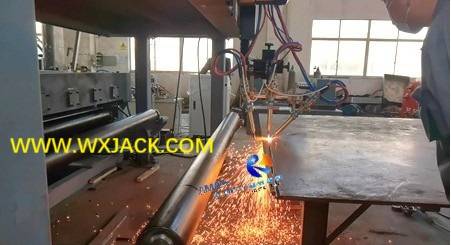

Placas del lado entrante: corte triple de llama en ranuras de soldadura: ( Fig.1 )
Placas Side: Saw Bulto Soldadura con tecnología Melt a través de la tecnología: ( Fig.2 )

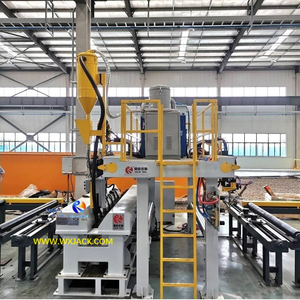

1. Diseño de la máquina de soldadura de unión de tope de placa MP25 :

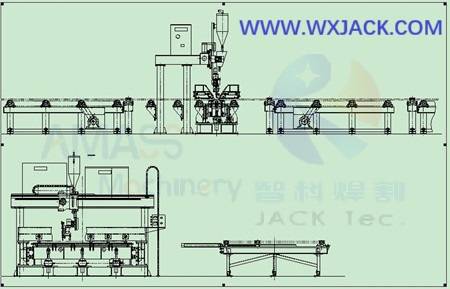

Dibujo de diseño de la máquina de soldadura plana de placa de la serie MP. Consulte a continuación boceto: ( Fig.3 )
1) Longitud de las tablas de rodillos transportadores de entrada y salida: considerando la longitud alargada después de la junta de la placa, el transportador de salida de esta placa de la máquina de soldador de tope plano es 2 veces más largo que el transportador de entrada: 15 ~ 18m versus 6 ~ 9m dependiendo de la demanda del cliente. Por la misma razón, hay un segmento de tipo de conducción en la tabla de rodillos transportadores de entrada y dos segmentos de tipo de conducción en las tablas de rodillos transportadores de salida:

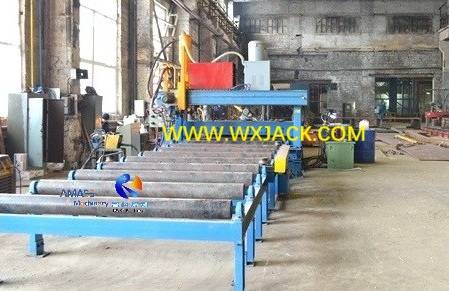

Tabla de rodillo lateral entrante de Wuxi Jack MP25 Manaina del modelo: ( Fig.4 )

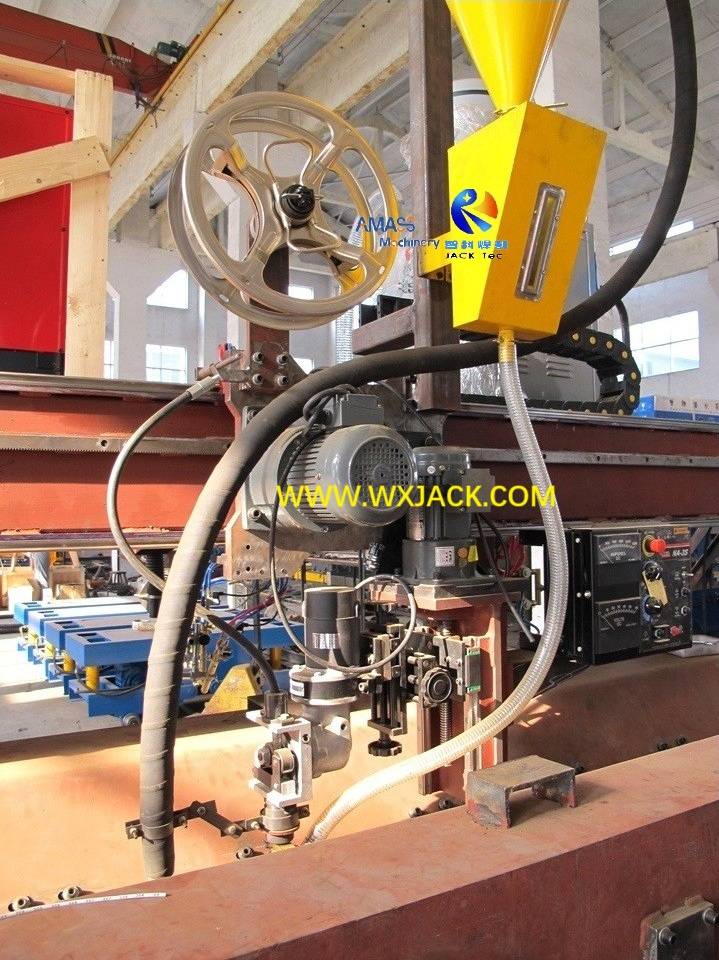

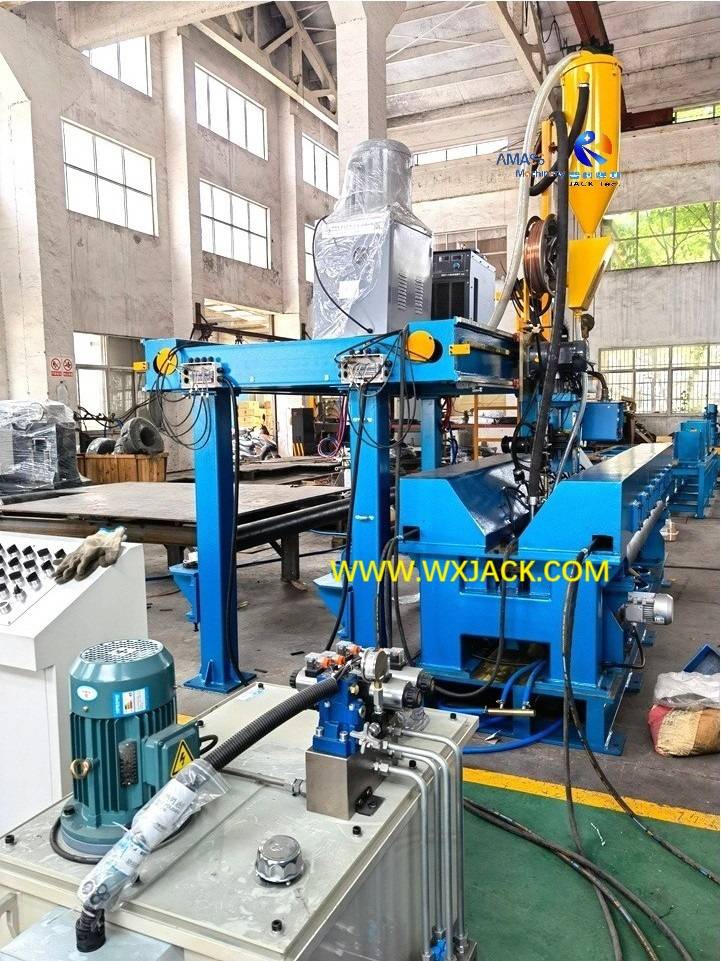

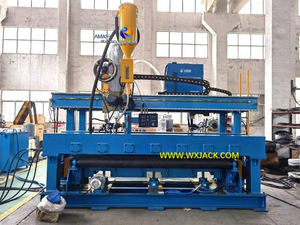

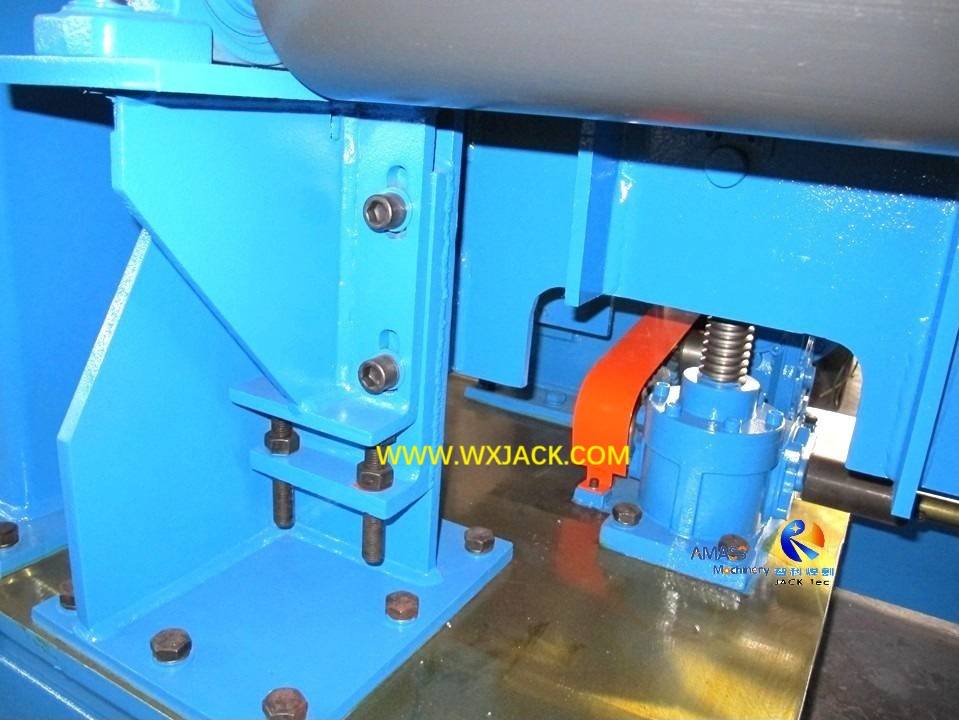

2) Unidades principales de la máquina: la primera foto adjunta se tomó en el lado lateral de trabajo principal de la máquina de soldadura de la junta del tope de la placa: de esta foto podemos identificar:
a) mesa de trabajo de soldadura a tope situada y complejo de antorcha de soldadura a tope ensamblado;
b) el marco de pórtico más alto detrás de la mesa de soldadura;
c) estación de bomba hidráulica;
d) placa de control eléctrico;
De la máquina;
3) Fundación: esta máquina soldadora de tope plano P no necesita base para prepararse antes de poner en funcionamiento. En su lugar, solo asegure su tabla de soldadura a tope/ plataforma de pórtico/ transmisión de entrada y salida de las tablas de rodillos en el piso del taller firmemente con pernos de anclaje;
4) disposición de los grupos de funciones de soporte en la máquina de soldador de tope plano de placa:
En la vista vertical de la impresión de diseño de diseño de la máquina, además del cuerpo principal mecánico de la máquina, existen varios mecanismos de función importantes que son indispensables para el funcionamiento normal de este soldador de tope plano:
a) el gabinete eléctrico y el panel operativo correspondiente , que se encuentra en el taller de tierra justo al lado de la plataforma de pórtico;
b) Estación de bomba hidráulica , , que es la fuente de energía en el funcionamiento de los cilindros de aceite que dan fuerza a los bloques apremiantes para sujetar piezas de trabajo. Esta unidad se coloca junto con la placa de control de la máquina;
c) Tanque de agua : que conserva el agua de enfriamiento circulante que va a través de las almohadillas de cobre de 2.5 m de largo en la máquina modelo MP25 (varía en el trazo de trabajo válido del modelo correspondiente) y vuelve al tanque de agua, y entra en almohadillas de cobre nuevamente, tales movimientos en círculos durante todo el proceso de soldadura de la serie MP de la serie de la serie de la serie de la serie. Este tanque de agua también se encuentra junto con el gabinete eléctrico y la estación de bomba de la máquina:

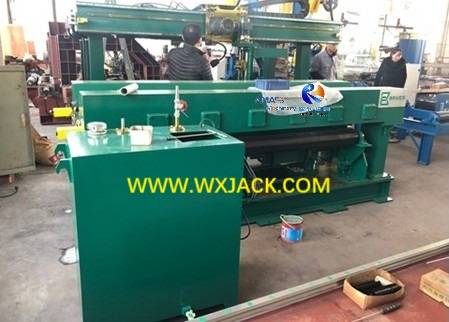

Tipo de pie Gran tanque de agua, como parte del circuito circulante en agua de enfriamiento, que soporta la soldadura de tope de sierra de corriente grande, que generará bastante calor en la máquina: ( Fig.5 )
d) Unidad de recuperación de la fuente de alimentación de soldadura y el flujo de soldadura : teniendo en cuenta la fácil y la conveniencia para el funcionamiento, estos dos grupos de funciones grandes e importantes se colocan en la parte superior de la plataforma de pórtico, cerca del punto de soldadura a tope de la máquina soldadora plana:

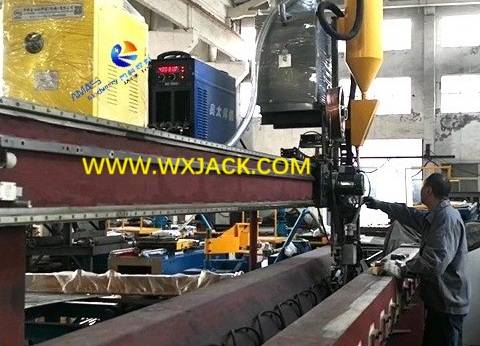

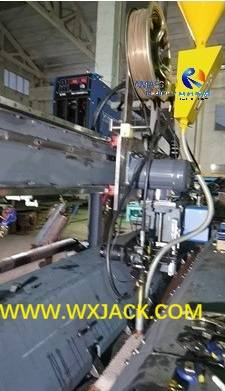

En la sección superior del marco de pórtico: máquina de sierra y máquina de flujo de soldadura: ( Fig.6 )
e) La consola de control de la fuente de alimentación de soldadura a tope se instala en el carro en movimiento de la antorcha de soldadura, de modo que el operador pueda hacer un ajuste en los parámetros de soldadura antes de la soldadura oficial:

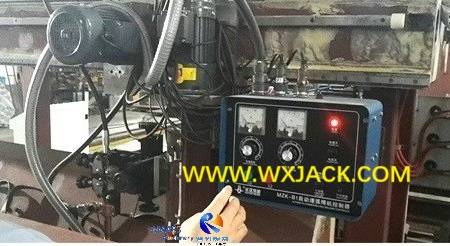

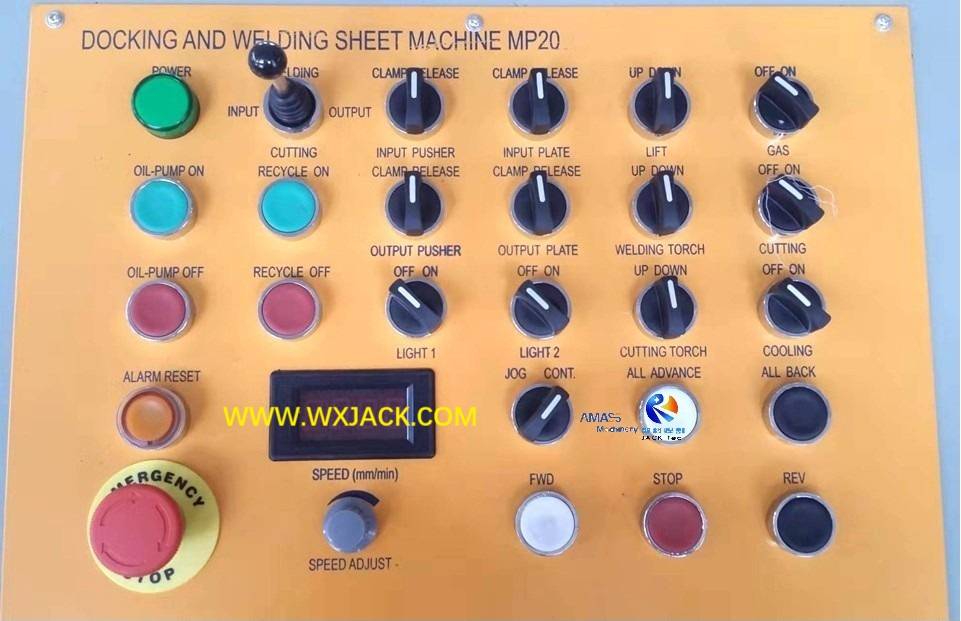

El operador se ajusta en los parámetros del proceso de soldadura, con la consola de control de soldadura y el panel de operación de la máquina de soldadura de la junta de la placa de gato Wuxi: ( Fig.7 )
2. Procedimiento de operación general de la máquina de soldadura de junta de placa de la serie MP:
1) Tecnología de patentes de Jack Wuxi en soldadura a tope: con la tecnología de fusión a través de la tecnología, lo que significa 'soldadura de un solo lado y formación de doble lateral ' , las materias primas de las placas de acero con el borde recto original viajan a través de la máquina de soldadura plana del modelo MP25 , primero obtenga su borde de bordes articulares molidos una por una, por medio del corte triplicado, en la parte delantera de la plataforma de ganancias, como se muestra en el foto 4 th foto;

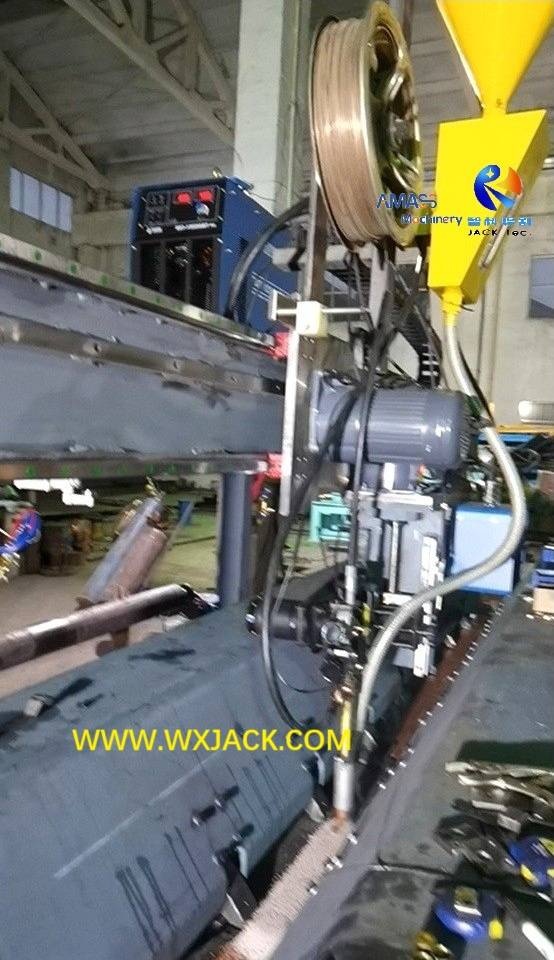

2) Luego viaja hacia adelante hacia la parte trasera del haz de pórtico, para derretir la soldadura a tope en la máquina, como se muestra en la segunda foto ;
3) La gestión en los pasos de trabajo/ la lógica de trabajo de la máquina se realiza con el panel de operación, como se muestra en la 5ª foto ; La gestión en los parámetros de la fusión a través de la soldadura a tope se manipula en la consola de control de la fuente de alimentación de soldadura, como se muestra en la 4ª foto :

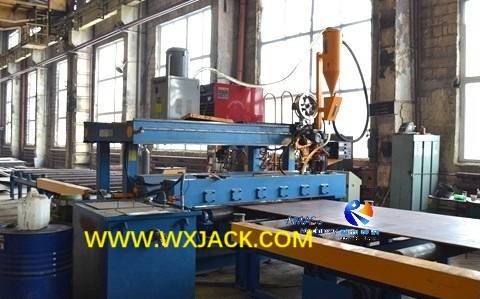

En el taller del cliente: Vista lateral terminada en la máquina modelo Wuxi Jack MP25 , su placa de junta terminada en la tabla de rodillos de salida: ( Fig.8 )
4) Complemento en la máquina de soldadura de la junta del tope de la placa MP25:
a) Para la tecnología de proceso de la placa de soldador plano de tope, verifique la sección de productos de ' Máquina de modelo MP20 ';
b) Para las características técnicas de la máquina, por favor, la sección Verificación del producto de ' Modelo MP40 Machine de alta calidad ';
c) Para el requisito de trabajo del equipo, por favor, la sección Verificación del producto de ' Máquina automatizada del modelo MP45 ';

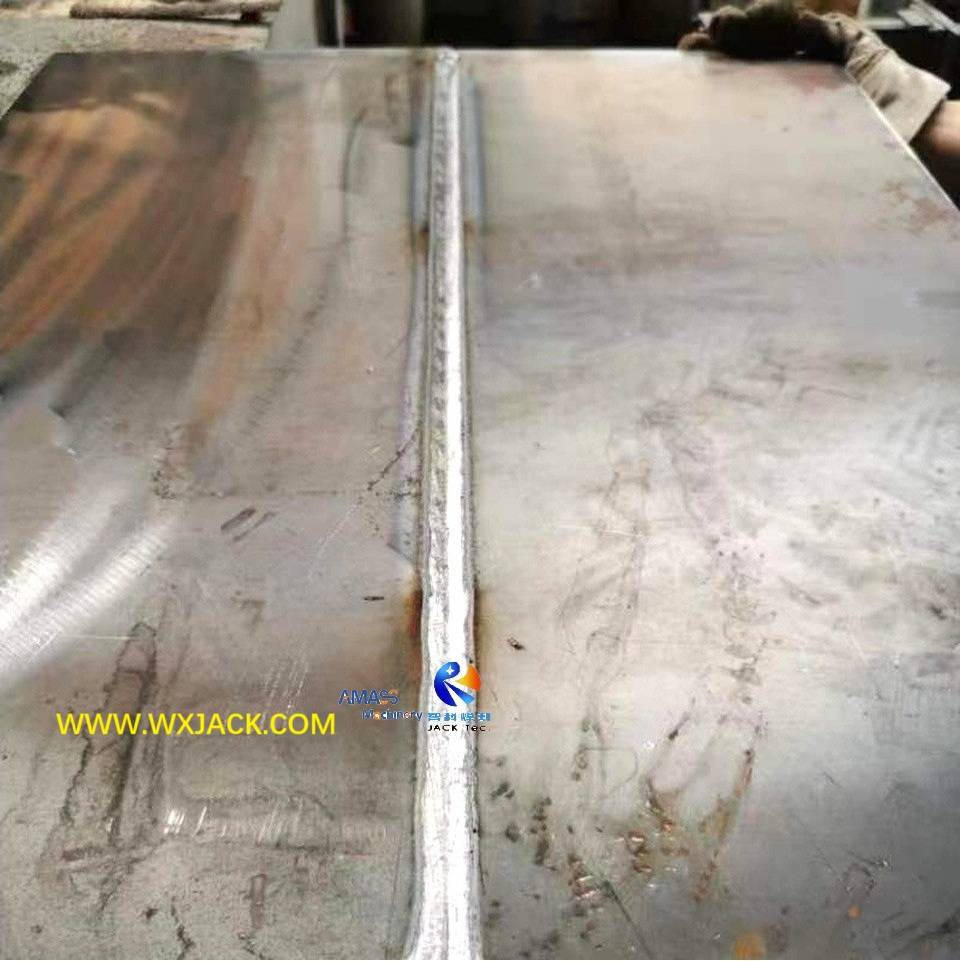

d) Calidad de la costura de la junta del tope de la placa con derretir en la máquina, verifique la 6 ° foto y abajo:

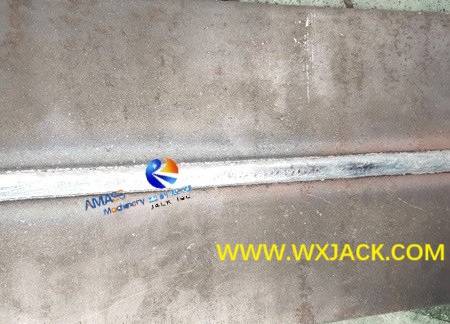

Placa de unión de trasero terminado y costura de soldadura, de Wuxi Jack MP25 Model Machine: ( Fig.9 )
3. Parámetros técnicos de la máquina de soldadura de unión de tope de placa MP25 :
No. | Parámetro | Máquina de soldadura plana de placa de placa MP25 de propósito general |
1 | Ancho adecuado Rango de placas de metal para juntas de tope plano (Rango de longitud de costura de soldadura de unión a tope) | ≦ 2500 mm |
2 | Rango de grosor adecuado y tipos de materiales de placas de metal para articulación a tope | Lo mismo para todos los modelos: Espesor: 6 ~ 40 mm para sierra, 2 ~ 6 mm para la 2 soldadura Material: acero bajo en carbono, acero inoxidable o aleación de Al |
3 | Rango de espesor adecuado de soldadura de tope de borde recto sin ranura | Lo mismo para todos los modelos: 6 ~ 15 mm |
4 | Rango de velocidad de trabajo adecuado de corte triple de llamas para hacer ritmo de soldadura | Lo mismo para todos los modelos: Control del inversor de CA 100 ~ 800 mm/min. Ajuste sin paso con perilla |
5 | Rango de velocidad de trabajo adecuado de la soldadura a través de la soldadura | Lo mismo para todos los modelos: Control del inversor de CA 200 ~ 1000 mm/min. Ajuste sin paso con perilla |
6 | Velocidad de ralentí adecuada de antorcha de corte triple y antorcha de soldadura a tope | Velocidad fija de 2000 mm/min. |
7 | Velocidad de viaje de placa de metal adecuada a lo largo del transportador de entrada y salida | Velocidad fija de 2500 mm/min. |
8 | Modo de soldadura adecuado | Derretirse a través de la soldadura de Soldadura por arco sumergido / 2 gas CO blindado |
9 | Rango de longitud adecuada de placa de metal de una sola pieza para la junta | 6 ~ 9 m (puede ser especial) |
