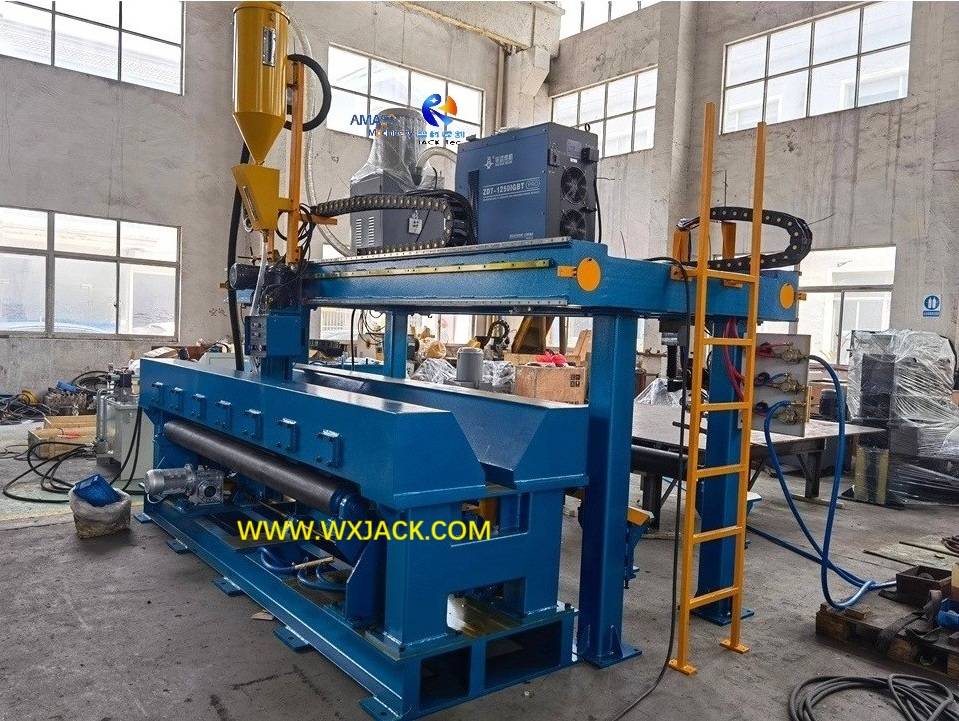

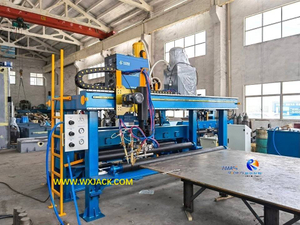

Apariencia de la máquina: ¿Cómo se ve el marco principal de Wuxi Jack MP35 Model de soldadura de placa plana de placa ? Se muestra en la primera foto.

A. ¿Qué puede hacer la máquina de soldadura de la junta de la placa MP35 para el cliente?

1.   Implicación del modelo: MP35 es el modelo medio de su grupo de productos.   ' 35' tiene el significado de '3500 mm ', que se refiere al ancho más grande de placas de metal que pueden soldarse con esta máquina. En otras palabras, la longitud más larga de la costura de soldadura de la junta en la placa de junta terminada:

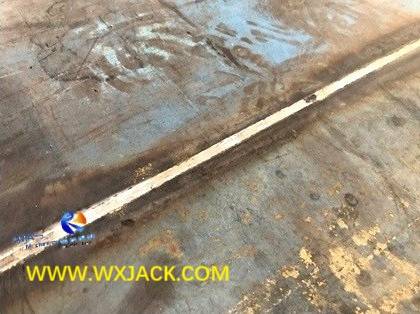

Las placas juntas terminadas y la costura de soldadura formada por Wuxi Jack MP35 Model Machine: ( Fig.1 )

2.   Uso:  la máquina de soldadura de placa de placa de la serie MP no solo puede usarse para la junta 2 o más piezas de placa no utilizada en una más grande, sino también para 'utilización del desperdicio ' Propósito: cualquier material más pequeño, más corto o sobrante de la máquina de corte de la placa de tiras se puede soldar en esta máquina, en una placa más grande y más larga para su uso::

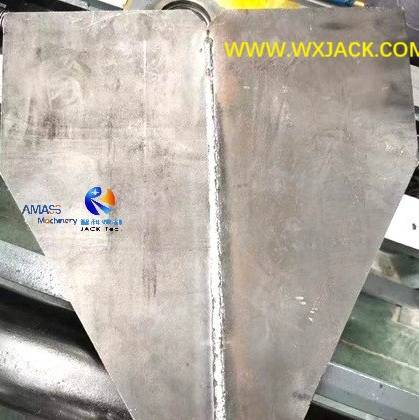

Placas juntas de 2 piezas de chatarra, en Wuxi Jack MP35 Model Machine: ( Fig.2 )

B. ¿Cómo funciona la máquina de la junta de soldadura de la placa de la serie MP?

1.  Unidad de trabajo de la máquina de soldadura de la junta del tope de la placa de chapa:

1) Estructura mecánica:   como sugiere el nombre de su producto, el cuerpo principal de nuestra máquina de la serie MP tiene una estructura de pórtico estacionario. La primera foto adjunta se tomó en el lado de soldadura a tope de la plataforma de pórtico. Puede encontrar que hay una tabla de trabajo de soldadura de tipo de pie, aquí es donde se realiza la soldadura por penetración completamente (derretida a través de la soldadura por tope):

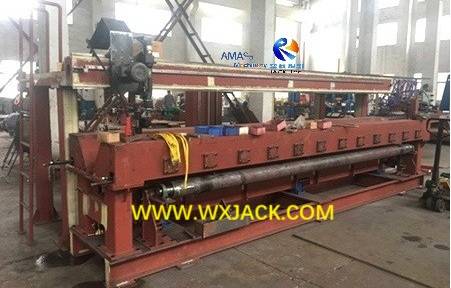

Mádica de trabajo del lado de soldadura de Wuxi Jack MP35 Model Máquina: ( Fig.3 )

2) Banco de trabajo de la máquina de soldadura de la junta del tope de la placa:

Como se muestra en la foto de arriba:

a) La altura de la tabla de trabajo de soldadura es adecuada para la observancia del operador, durante el período de operación de la máquina;

b) Vista lateral: la tabla de trabajo de soldadura tiene una abertura de tipo V, a través de la cual, durante la soldadura por fusión a través de la máquina, la antorcha de soldadura se extiende hacia abajo hacia la apertura de esta estructura V, y llega hacia abajo hacia la superficie de la costura de las articulaciones entre las dos piezas de placas de metal para unirse;

2.  Máquina de soldadura de placa plana de la pieza de la pieza de la placa:

1) Colocación y fijación de placas:   la siguiente pregunta es, puede preguntarse, que se ubican las 2 piezas de placas de metal y cómo se asegura para la soldadura.

2)    Camina de abrazadera de chapa en la máquina de soldadura de la junta del tope de la placa:

La respuesta se encuentra en la segunda foto adjunta:

a) El lado izquierdo sin pintar de la tabla de trabajo de soldadura (la primera foto adjunta estaba en el lado derecho, solo tome la misma referencia para comparar), y también a una distancia más cercana;

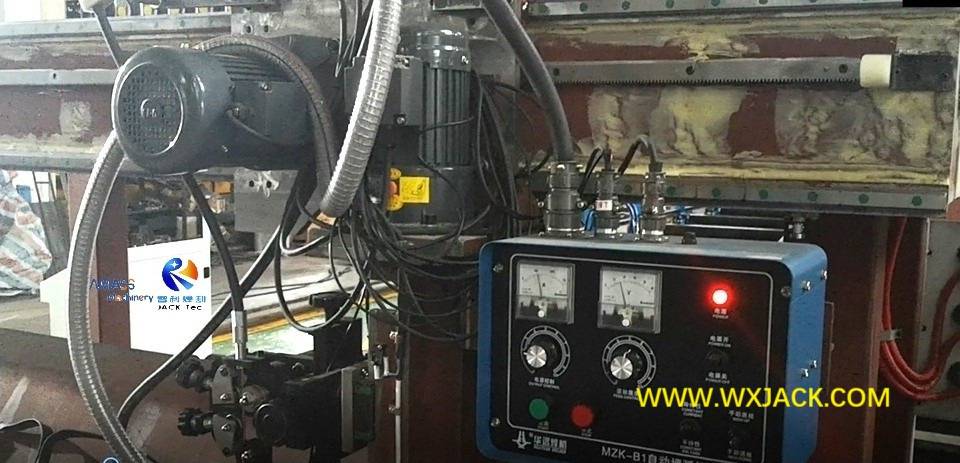

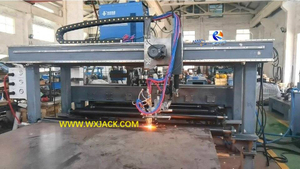

b) Fuelir a través de la soldadura: así como la tercera foto adjunta, que refleja vívidamente  el proceso de soldadura a tope de sierra (soldadura por arco sumergido) en esta máquina:

c) Matriz de bloques de presión: hay 2 matrices de bloques presionadores, que se distribuyen en los lados internos de la tabla de trabajo de soldadura, y se organizan en forma de uno de uno frente al otro, a intervalo de 300 mm ~ 350 mm;

d) Vía de transmisión: estos bloques de bronce son impulsados ​​por hidráulicos, realizando la tarea de presionar las 2 piezas de placas de metal para la junta firmemente, durante el trabajo de la máquina de unión de soldadura en el tope de la placa:

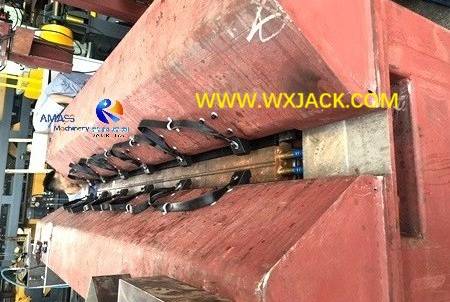

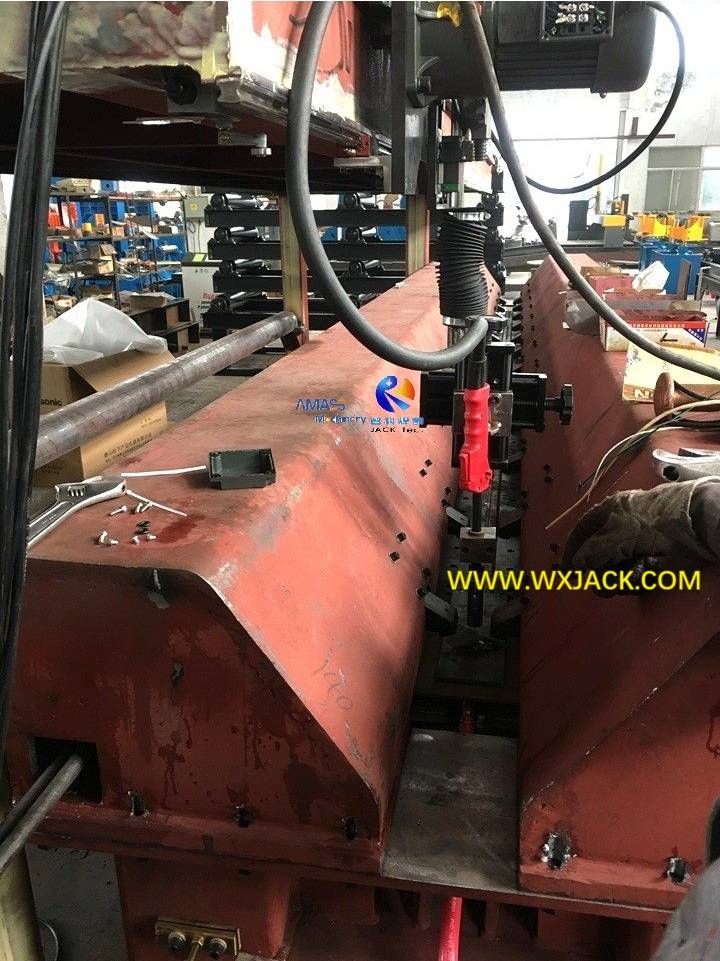

Vista vertical de distancia en la distancia MP35 Banco de trabajo tipo V de tipo V: los bloques presionadores distribuidos uniformemente, a lo largo de toda la longitud de las placas para la soldadura de la junta: ( Fig.4 )

3) Máquina de soldadura   de unión de placa de placa en  placa en placa:

a) Mostrado en la foto de arriba,  cada uno de los bloques de presión se conduce con un trozo de cilindro de aceite, que se instala horizontalmente dentro de la sección transversal trapezoidal cubiertas de longitud completa de la mesa de trabajo;

b) En la primera foto, puede identificar las placas de ajuste cuadradas de estas filas de cilindros de aceite, en el lado externo lateral de las cubiertas de longitud completa;

c) Tal tipo de diseño para la pinza de la pieza de trabajo es algo similar a la máquina de molienda de borde de la serie XBJ;

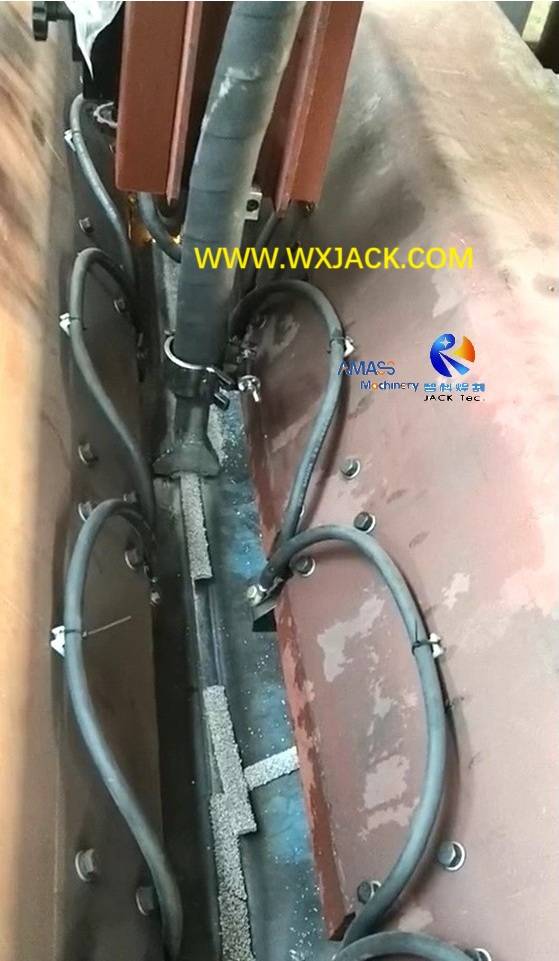

d) También se muestra en la foto de arriba, cada uno de los bloques de presión está conectado con cable de conexión a tierra;

3.   Unidad de almohadilla de cobre en masa a través de soldadura por completo en la placa de la máquina de soldadura plana de la placa:

1) Enfriamiento de agua para la sierra:   la almohadilla de cobre juega un papel clave para garantizar la finalización exitosa de la soldadura a tope en esta máquina. Para su aparición, consulte la cuarta foto adjunta y abajo:

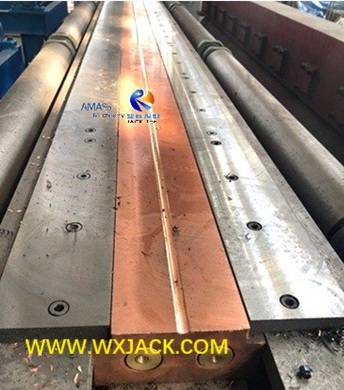

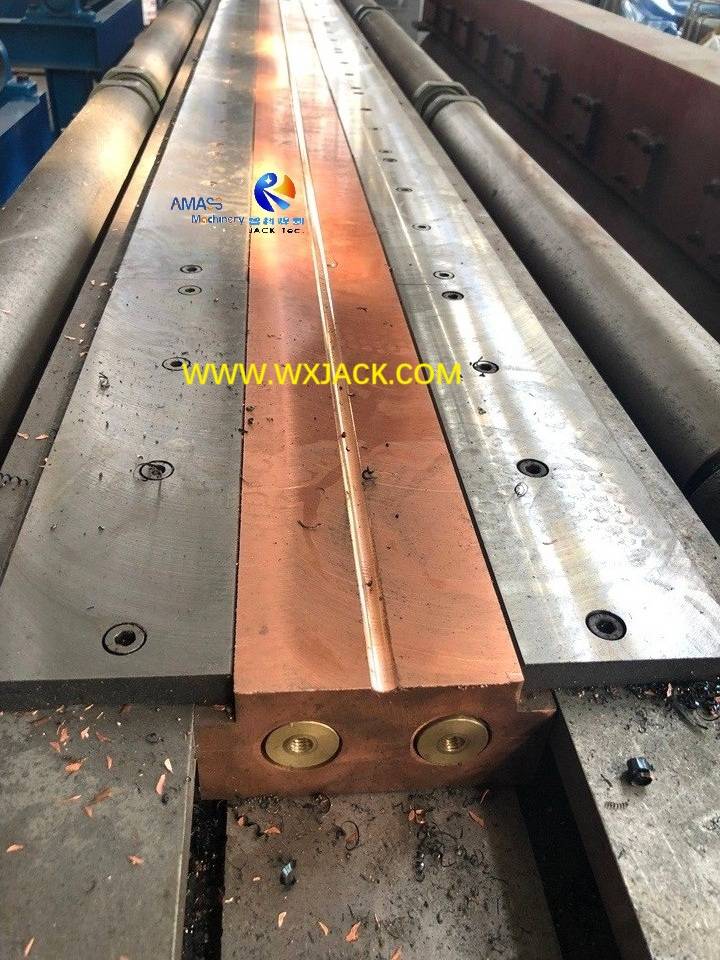

Almohadillas de cobre antes de instalarse en la mesa de trabajo de la máquina modelo MP35 : ( Fig.5 )

 En la foto de arriba, puede encontrar que hay un orificio de tipo tornillo a través del orificio en cada fila de la almohadilla de cobre. Esto es para llegar a través de la manguera de agua de enfriamiento, para enfriar completamente el cobre durante la operación de soldadura a tope;

2) Melt a través de la sierra: en Wuxi Jack MP Serie Plate Plate Bulto Machine, la almohadilla de cobre ayuda a la velocidad rápida formación contundente de la fusión a través de la costura de soldadura por completo, acumulando un circuito de soldadura junto con cables de puesta a tierra y disipando el gran volumen de calor generado en el proceso de soldadura de tope de corriente grande;

3) Bloques de cobre ajustables de altura: teniendo en cuenta el diferente espesor de la materia prima (placas de metal para la junta) en la máquina, las almohadillas de cobre están en forma de tipo de elevación hacia arriba, impulsadas con un conjunto de reductores de engranaje de gusano.

4 .  ​​​

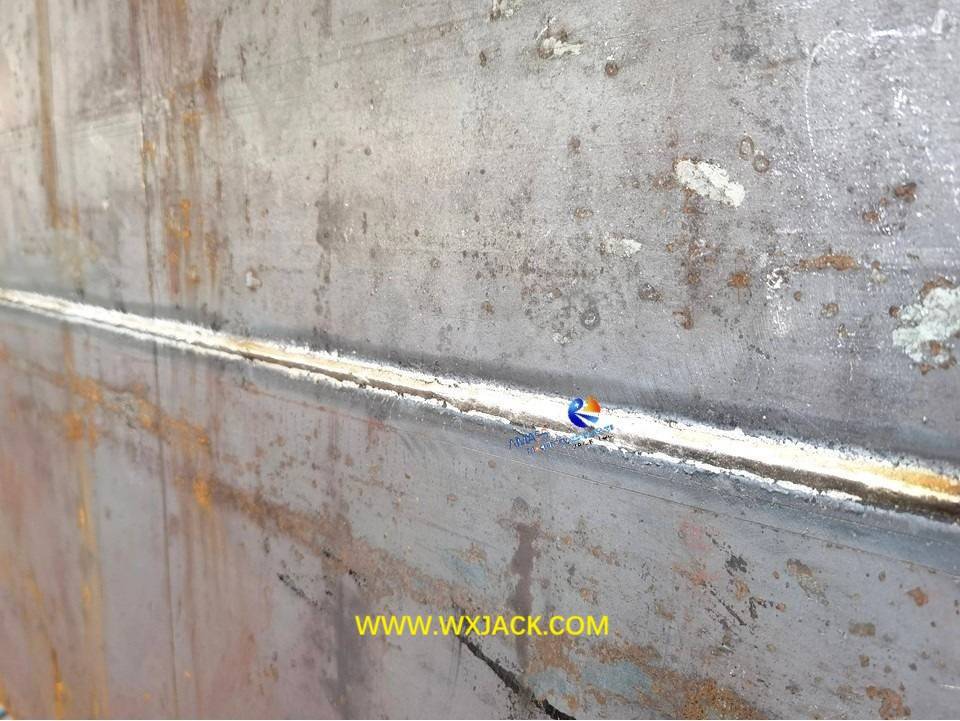

5. Aseguramiento de calidad de  la máquina de soldadura plana de placa plana de la placa de wuxi:  costura de soldadura con tope terminado de nuestra máquina de la serie MP, verifique la foto 6 ^{de la 6ª} foto y la foto de abajo:

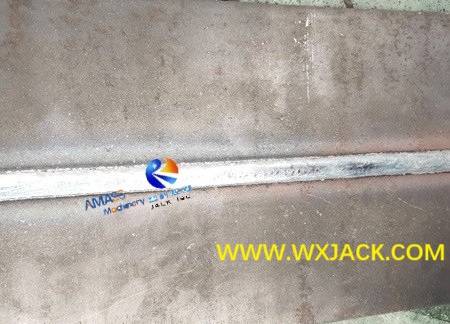

La calidad superior de la costura de soldadura de la junta a tope con penetración completamente,   generada a partir de la máquina de modelos MP de Wuxi Jack: ( Fig.6 )

C. Parámetros técnicos de la máquina de soldadura de la junta de la placa de acero de chapa de MP35 :
