Agua fría sierra MP20 Máquina de junta de soldadura con tope de placa

1. ¿Cuál es la posición de la máquina de soldadura de la junta del tope de la placa MP20 en la cadena de valor?

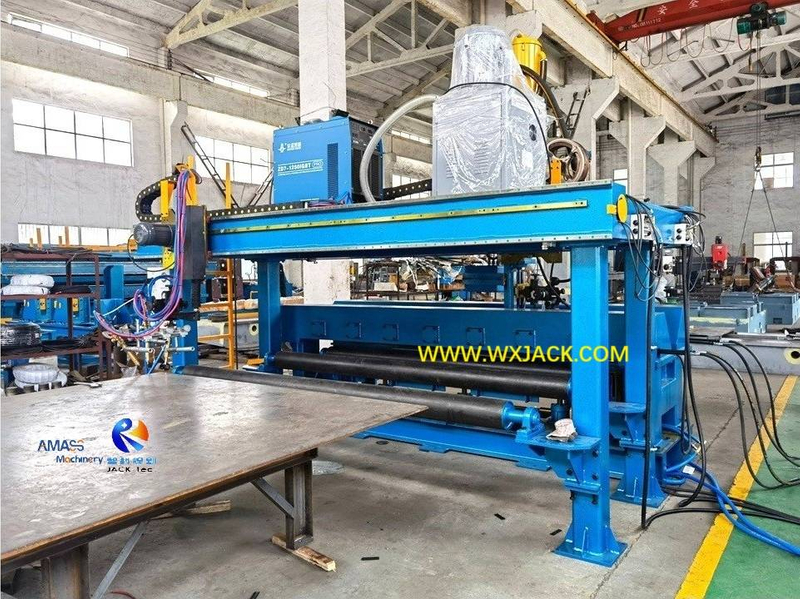

1) Estructura mecánica:  la máquina de soldadura de la junta de la placa del modelo  MP20 tiene un cuerpo principal de tipo dividido, como se muestra en la primera foto, que se tomó en el taller de ensamblaje de Jack Wuxi:

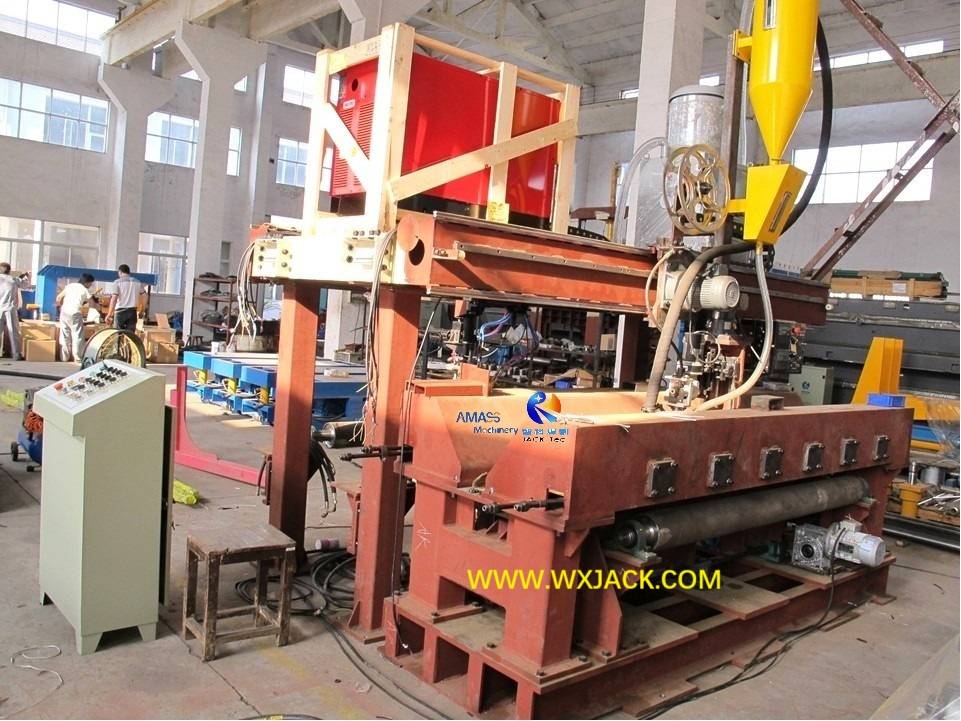

Verifique desde el lado lateral, el marco principal de la máquina tiene dos partes independientes: pórtico más alto y una mesa de trabajo de soldadura más baja: ( Fig.1 )

2) Función y especificación: la máquina modelo MP20 produce materias primas para las instalaciones de fabricación: pieza integral de placas de metal más largas o más anchas. El ancho más grande de la placa original para la junta es de 2,000 mm:

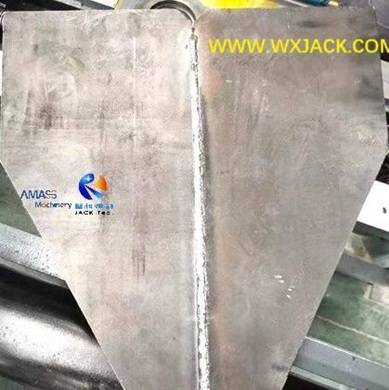

La junta de placa más grande, tope soldada de 2 piezas originales de las más pequeñas de la máquina modelo Wuxi Jack MP20 : ( Fig.2 )

3) Máquina relacionada: la máquina de soldadura de la junta de placa es el equipo inverso de la máquina de cortar placa de tira , que corta la placa de metal en una placa de metal de tira estrecha. Con estos dos tipos de equipos, puede obtener cualquier tamaño de placa de metal para su necesidad.

2.   Principio de trabajo de la máquina de soldadura de juntas de placa de la serie MP:

1) Técnica de soldadura central:  placa MP Placa plana de soldadura a tope plano Placas de metal de la junta en el modo de soldadura de soldadura a través de la soldadura de un solo lado y formación de doble lado . El principio de funcionamiento es soldar las 2 piezas de placa de metal con corriente grande --- para sierra (soldadura de arco sumergido), la especificación de la fuente de alimentación de soldadura es ZD1250, corriente de salida nominal de 1250A:

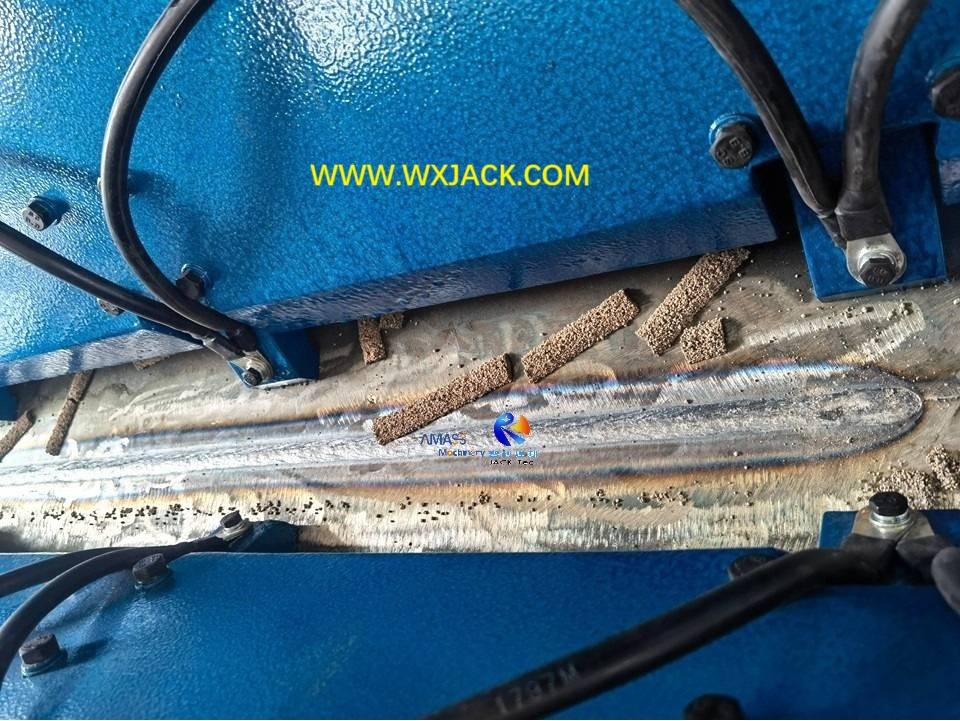

Saw Melt a través de la soldadura de tope, en Wuxi Jack MP20 Manaina: ( Fig.3 )

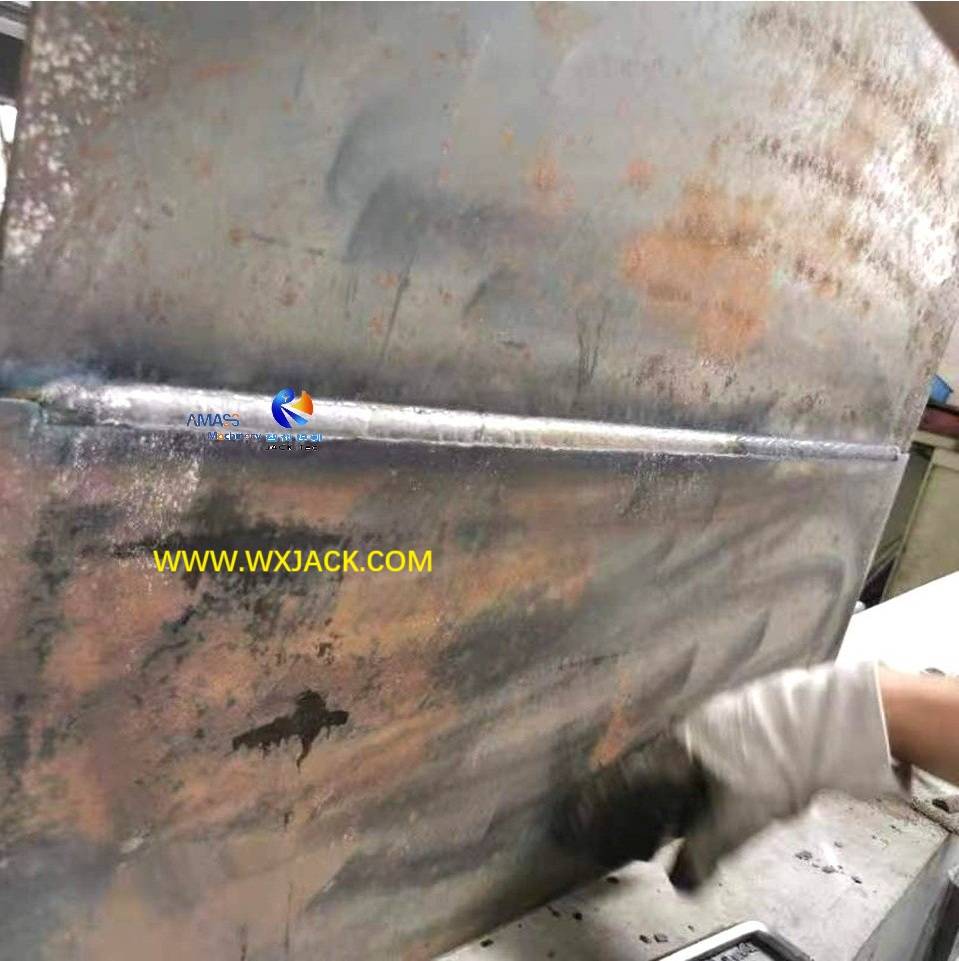

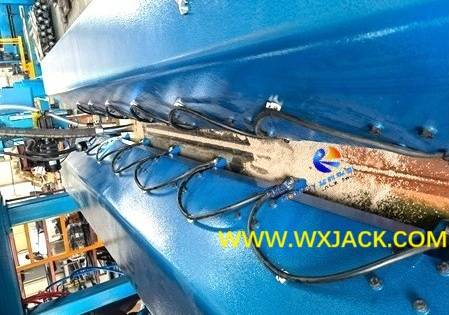

2) Enfriamiento de agua para la masa fundida: hay mecanismo de almohadilla de cobre para sostener las placas de chapa firmemente durante el funcionamiento de la máquina de articulación de la placa de la serie MP. Estas almohadillas de cobre ayudan a forzar la formación de la costura de soldadura y se enfrían agua en el proceso de soldadura completamente penetrado. De ahí el nombre del producto de 'Configuración de Saw Cool Saw '. Verifique la segunda foto adjunta ^en la costura de soldadura con tope de sierra en el equipo:

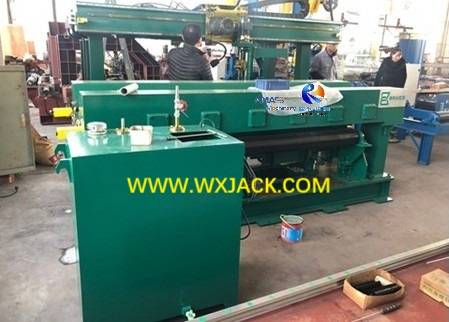

El tanque de agua de gran capacidad, para la circulación de agua de enfriamiento, durante la sierra de corriente grande a través de la soldadura a tope, en Wuxi Jack MP20  Máquina de soldadura de tope plano: ( Fig.4 )

3. Disposición de la unidad de trabajo en la máquina de unión de la placa MP20 :

1) Tabla de trabajo de soldadura por completo de la máquina de soldadura de la junta de placa:

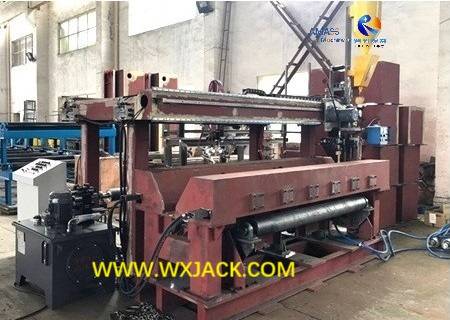

a)   La tabla de trabajo de soldadura de la máquina  tiene una base sólida, como se muestra en la primera foto adjunta. La vista clara en la ranura V en su sección superior, que se utiliza para implementar en la soldadura por fusión, consulte la ^{foto 3 La almohadilla de cobre mencionada anteriormente se encuentra en la parte inferior de la ranura V. Puede identificar que hay una fila de bloques apremiantes en su arriba, con un espacio libre para empujar y sujetar la pieza de trabajo (placas de metal para la junta):} rd adjunta y abajo.

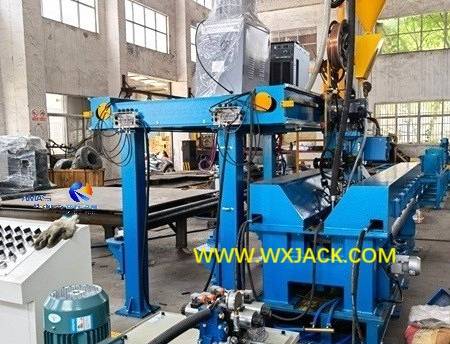

La mesa de trabajo de soldadura a tope y su ranura V de profundidad de la sección V de Wuxi Jack MP20 : ( Fig.5 )

b) Circuito de conexión a tierra de soldadura: los cables de puesta a tierra de forma plana de color negro están conectados entre cada dos piezas de bloques de presión adyacentes, formando un circuito de soldadura con tope de sierra de corriente grande, con buena conductividad y buena costura de soldadura:

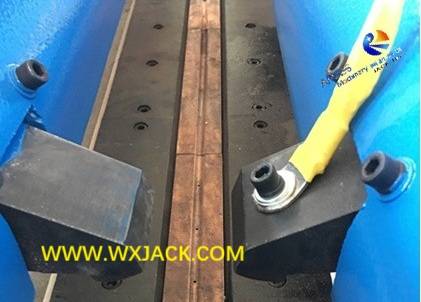

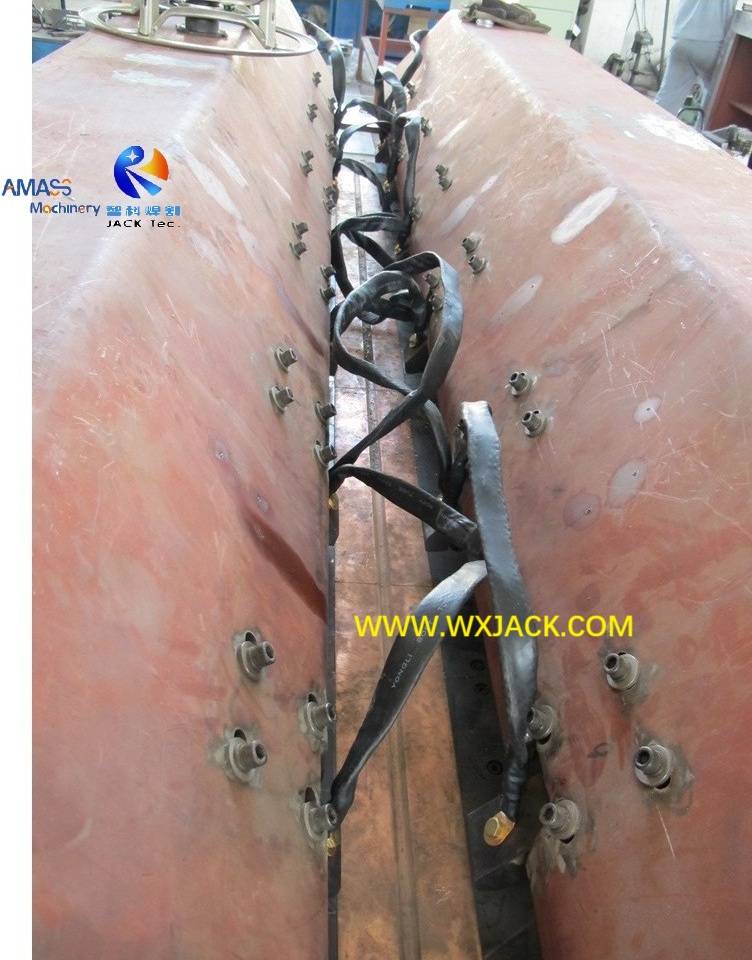

El cable de conexión a tierra de color amarillo brillante, conectado al bloque de prensa de color negro: ( Fig.6 )

c) Elevación de almohadillas de cobre:  ​​teniendo en cuenta que el grosor variable de las placas de metal se junta en esta máquina de soldadura de tope plana de placa, el mecanismo de la almohadilla de cobre se eleva, impulsado con reductor de engranaje de gusano, como se puede identificar en la primera foto adjunta, que está en la parte inferior de la tabla de trabajo de soldadura por fusión:

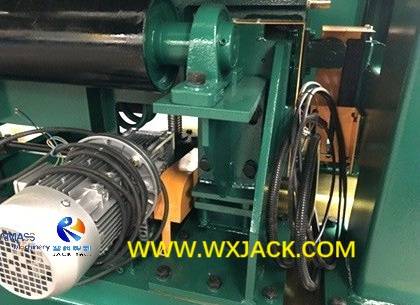

Reductor de motor para conducir la elevación de las almohadillas de cobre en la máquina modelo MP20 : ( Fig.7 )

2) Plataforma de pórtico en la máquina de soldadura de la junta de la placa de metal:

a) La plataforma de pórtico mecánico justo detrás de la mesa de trabajo de soldadura tiene una amplia amplitud en su parte superior, que es para mantener la fuente de alimentación de soldadura/ máquina de reciclaje de soldadura de sierra/ grupo de antorcha de soldadura de la máquina de soldadura de la junta de placa en el lado de la soldadura y el sistema de corte triple al otro lado de la pórtica:

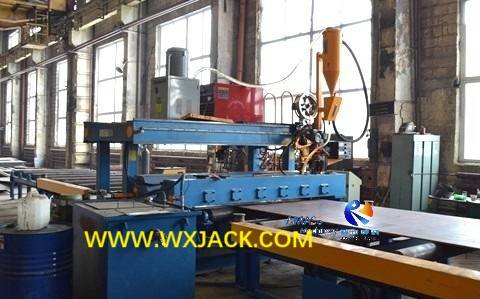

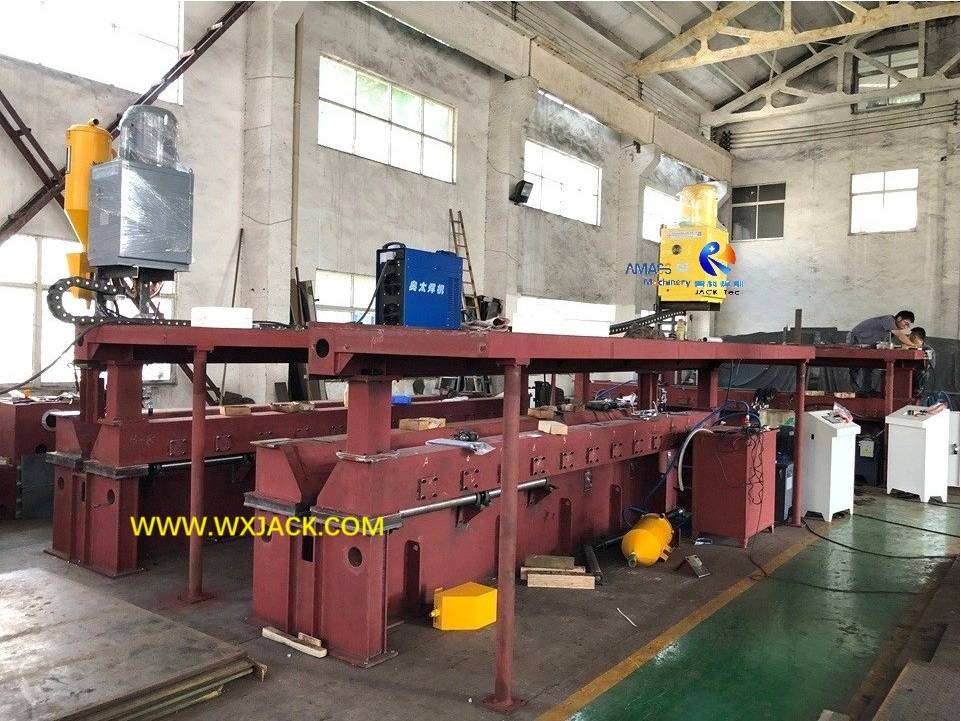

Saw Bulto Soldadura (salida de la placa de la junta) de la máquina modelo MP20 Wuxi Jack: ( Fig.8 )

b) Groove de soldadura Prepare: la antorcha de corte triple de la llama y su proceso de trabajo, consulte las 4 ^th y 5 ^fotos , y el video adjunto. Esta es una configuración opcional en la máquina de articulación de la placa de la serie MP, para cortar los tipos de U /   V /   X biselando en los bordes de las placas gruesas antes de la soldadura a tope, para obtener fusión de soldadura más amplia y profunda y soldadura por completo de penetración. Funciona de la misma manera que la máquina de corte de llama triple ; El otro tipo de equipo con una forma mecánica de hacer biselado es el cortador interno:

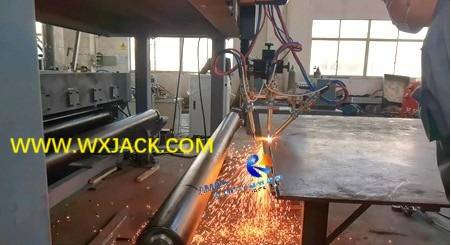

Corte triple de combustible de oxígeno, en la placa que envía en el lado de la máquina MP20 : ( Fig.9 )

3) El panel de operación y la disposición del cable en la  máquina de la junta del tope de la placa:

a) cables de alimentación y cables de control en la máquina de la junta del tope de la placa se aplican a través de la cadena de arrastre y las cajas de unión en el lado lateral del haz de pórtico;

b) El panel de operación está integrado en la cubierta superior de la placa de control eléctrico, que se coloca junto con el cuerpo de pórtico de la máquina;

c) Cable de conexión a tierra de color negro: consulte la sexta ^foto .

4. Parámetros técnicos de la máquina de soldadura de la junta del tope de la placa MP20  :
