Construcción del puente Use GFXBJ-23 Máquina de fresado de borde de cuatro cabezas

A. Aplicación de GFXBJ-23 Máquina de molienda de borde grande de servicio pesado:

1. Antecedentes:  este conjunto de grandes máquinas de fresado de fin de metal fue desarrollado específicamente por Wuxi Jack para un sitio de construcción grande en la industria del puente;

2. Importancia: además, esta máquina de molienda de borde de servicio pesado es también uno de los equipos centrales para la construcción de un mundialmente famoso puente de la bahía en el extranjero contratado por un reconocido grupo de maquinaria portuaria china;

3. Propósito:  esta fresa de borde especial de gran tamaño es para hacer un surco de soldadura en placas de acero súper grandes, en bordes rectos e inferiores de piezas de trabajo;

4. Tipos de ranuras de soldadura hechas con GFXBJ-23 Máquina de cartera de borde de gran tamaño: ( Fig.1 )

5. El Máx. Tamaño de la placa de acero disponible para ser ranurado en el borde en GFXBJ-23 Máquina de fresado de borde a gran escala:

1) La longitud de la placa de acero es de hasta 23,000 mm;

2) El ancho de la placa de acero es de hasta 4,000 mm;

3) El grosor de la placa de acero es de hasta 100 mm;

4) El peso de la placa de acero es de hasta 72.22 toneladas;

6. Resumiendo, este es un conjunto de frescas de borde de placa súper grande, que tiene capacidad más allá de las máquinas de tamaño y estructura ordinarios del fresado de extremo de la placa.

B. La especialidad de GFXBJ-23 Máquina de molienda de borde de placa de acero grande:

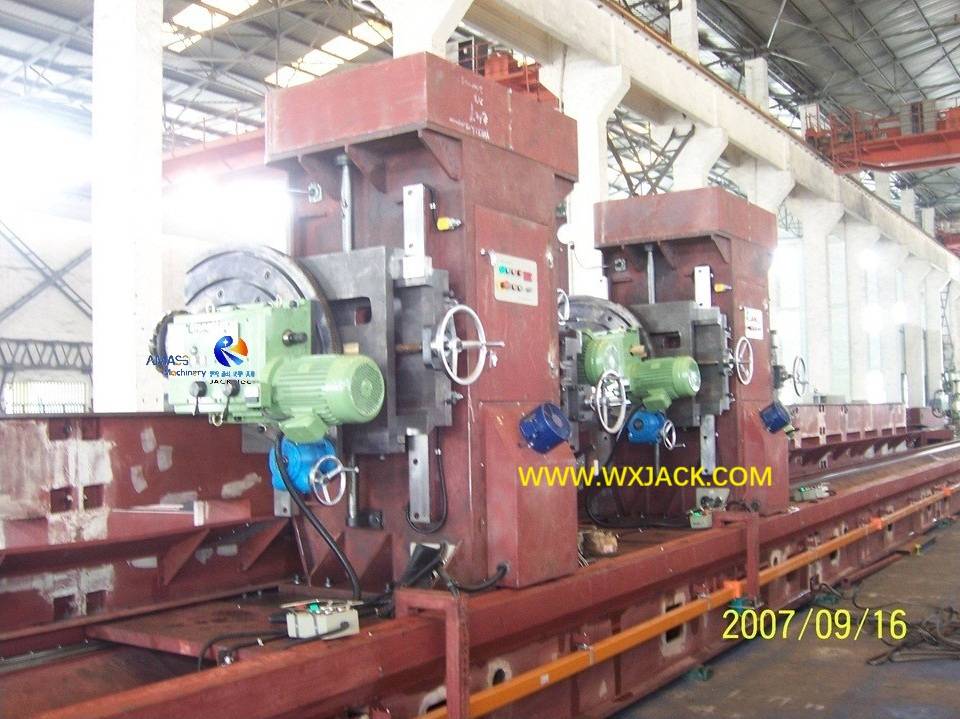

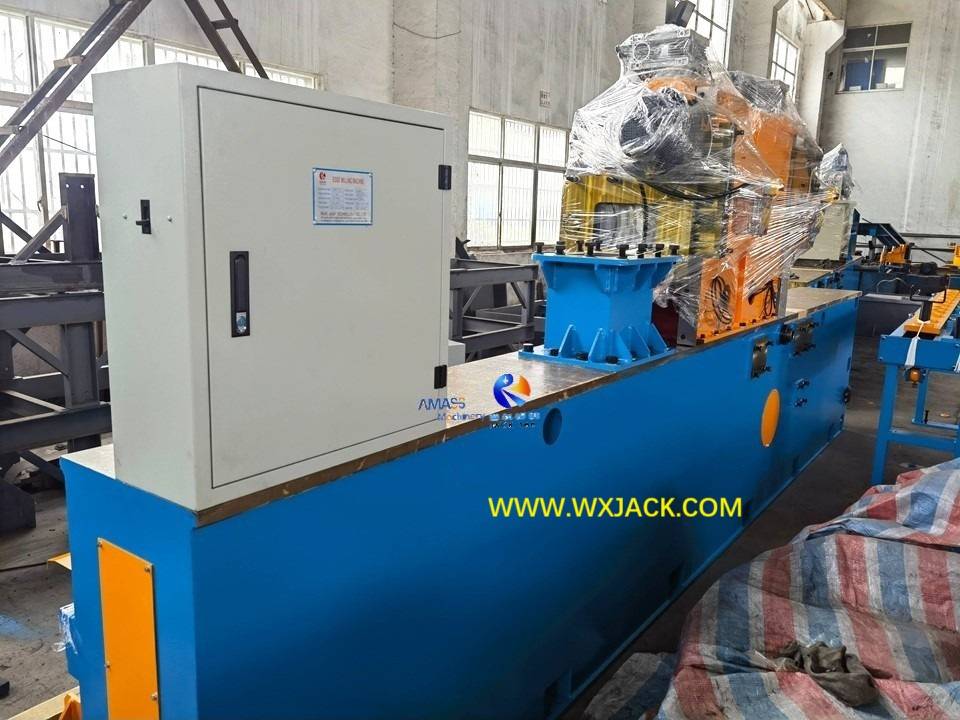

1. Esta máquina de servicio pesado modelo GFXBJ-23 para molienda de borde es uno de los productos más grandes y sofisticados en la familia de la máquina de molienda de borde XBJ que compensamos hasta ahora; Tomando una vista panorámica como se muestra en las primeras imágenes adjuntas, esta gran máquina de molienda de borde  parece un dragón sentado en el piso;

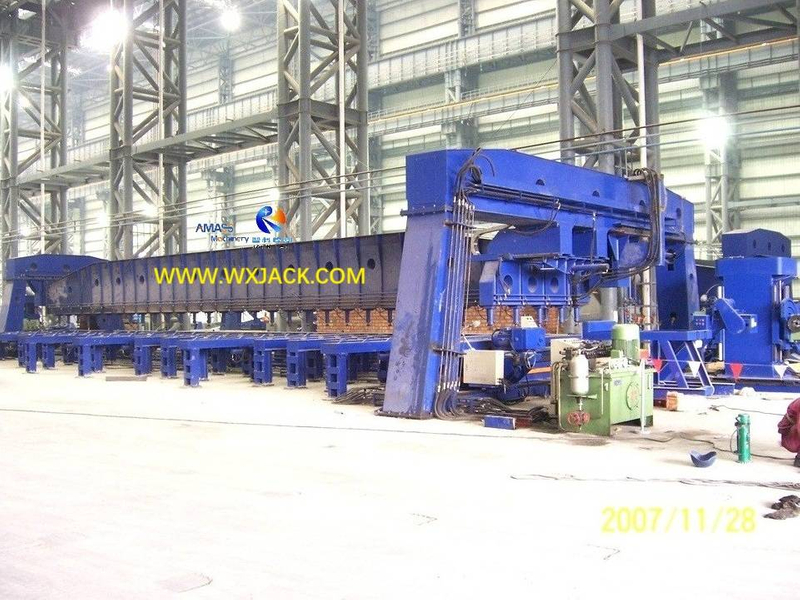

2. La instalación en el sitio de GFXBJ-23 Máquina de molienda de borde grande de servicio pesado en la instalación del cliente: ( Fig.2 )

3. La configuración de singularidad de esta máquina de fresado de borde de gran tamaño GFXBJ-23 :

En comparación con las máquinas de estructura ordinaria para la fresado de extremo de la placa,

1) Cantidad de cabeza de fresado : hay totalmente 5 piezas de molienda en un conjunto de la máquina de molienda de borde de gran tamaño GFXBJ-23, en comparación con 1 o 2 conjuntos en la máquina ordinaria de fresado final;

2) Potencia del cabezal de fresado : 4 conjuntos de cabezal de fresado en esta máquina modelo GFXBJ-23 para fresado de borde en una placa grande  son de 11kW, en comparación con 7.5kW en la máquina de especificaciones ordinarias de fresado final;

3) Ángulo de fresado del cabezal de fresado : el ángulo de fresado de cada cabezal de fresado en GFXBJ-23 Modelo de la máquina de molienda de borde de la placa de acero grande es 0 ° ~ 85 °, en comparación con 0 ° ~ 45 ° en la máquina de especificaciones ordinarias de fresado final;

4) Estructura  general : la estructura de la máquina de molienda de borde grande de servicio pesado GFXBJ-23 es completamente diferente de la máquina estructurada ordinaria para la fresado final, como puede encontrar en la foto adjunta y el ketch de diseño debajo del diseño:

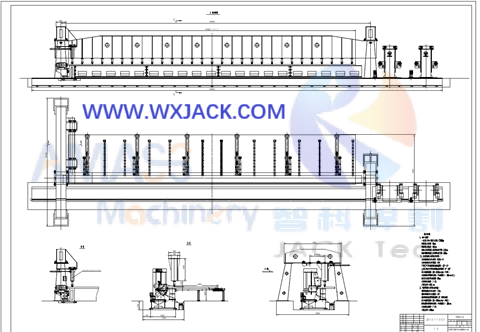

Bosquejo de diseño de Wuxi Jack GFXBJ-23 Modelo de fresado de borde especial de servicio pesado súper grande: ( Fig.3 )

5) Dimensión general : la dimensión general de esta máquina de molienda de borde a gran escala modelo GFXBJ-23 es alrededor de 2 veces mayor que la de  SXBJ-18 estructurado ordinario  , el modelo de la fresado de extremo de chapa de chapa..

C. Estructura especial de GFXBJ-23 Máquina de molienda de borde grande de servicio pesado:

1. Esto es lo que distingue esta máquina de gran tamaño GFXBJ-23 de la máquina ordinaria para la fresado de borde:

2. Los pórticos en pie de Wuxi Jack GFXBJ-23 Modelo de fresado de borde grande de servicio pesado: ( Fig.4 )

3. Como se puede encontrar en la foto de arriba, hay dos juegos de pórtico estacionario longitudinal de pie en ambos extremos de esta gran máquina de molienda de borde de placa, que sirve como bastidores colgantes para la viga de presión larga a lo largo;

4. Antes de la operación de fresado de borde de la máquina de fresado de borde de gran tamaño , el haz de prensado responsable de la fresación de borde de la placa grande se colgó en la gran máquina mecánica, que se pueden mover hacia atrás debajo del disco de los cilindros hidráulicos, dejando espacio para cargar la pieza de trabajo en la máquina grande, para realizar la operación de molienda de borde;

5. La pieza de trabajo se eleva a la rejilla de carga y una tabla de trabajo de la gran fresadora de borde de la placa por medio de la grúa de viaje superior;

6. Luego, el haz de prensado se puede mover de regreso a su lugar original justo por encima de la mesa de trabajo de la máquina a gran escala para el trabajo de fresado de borde, para llevar a cabo biselantes de placa grande.

D. Unidades principales de la máquina de molienda de bordes especiales GFXBJ-23 de servicio pesado:

1. La máquina de molienda de borde de servicio pesado GFXBJ-23 está compuesta de:

1) 4 grupos de cabezas de fresadoras y sus carruajes en movimiento;

2) Guiderils y su unidad de protección;

3) Sistema de alimentación mecánica de la máquina a gran escala para la tarea de molienda de borde de la placa de acero;

4) Sistema hidráulico, Unidad de carga y descarga de elevación hidráulica dentro y fuera de la máquina de molienda de borde de servicio pesado;

5) Unidad de eliminación automática de desechos durante la ejecución de la frescura de borde de gran tamaño;

6) transportador y su estante;

7) sistema de control eléctrico;

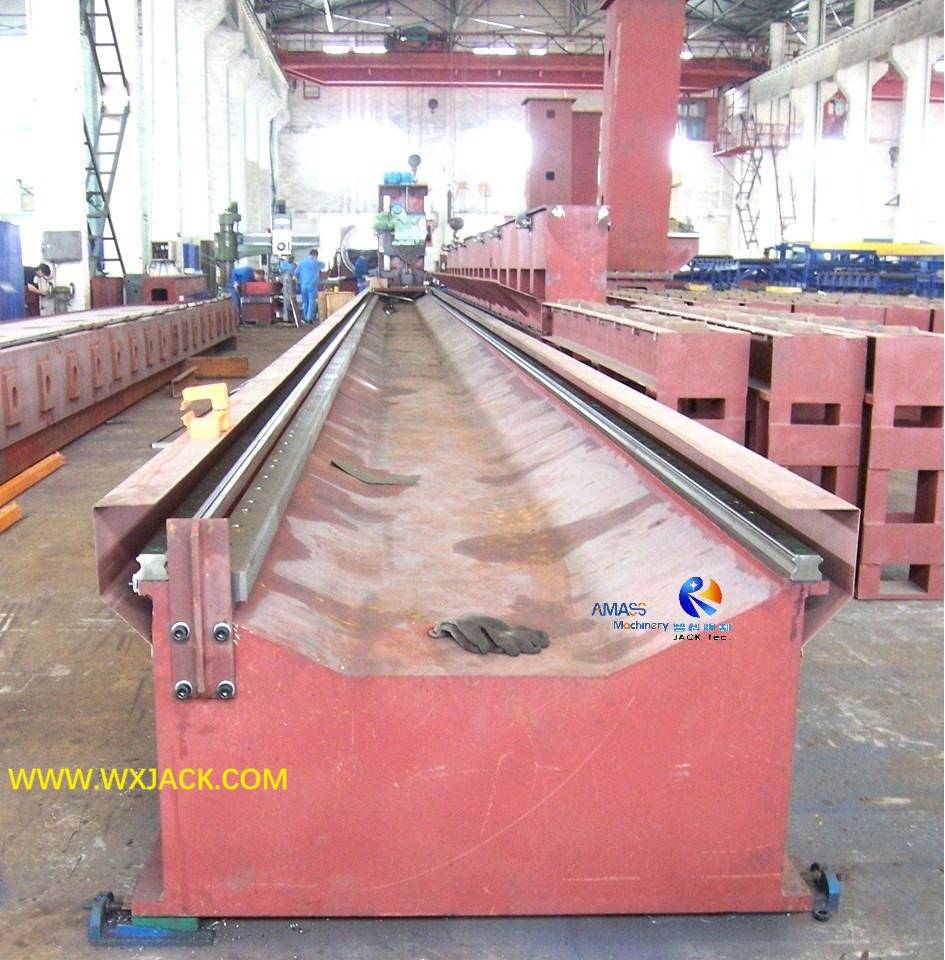

2. Las guías son guías lineales de carga pesada, con una gran capacidad de carga y alta precisión de guía, ajustado para esta máquina de molienda de borde de placa grande GFXBJ-23;

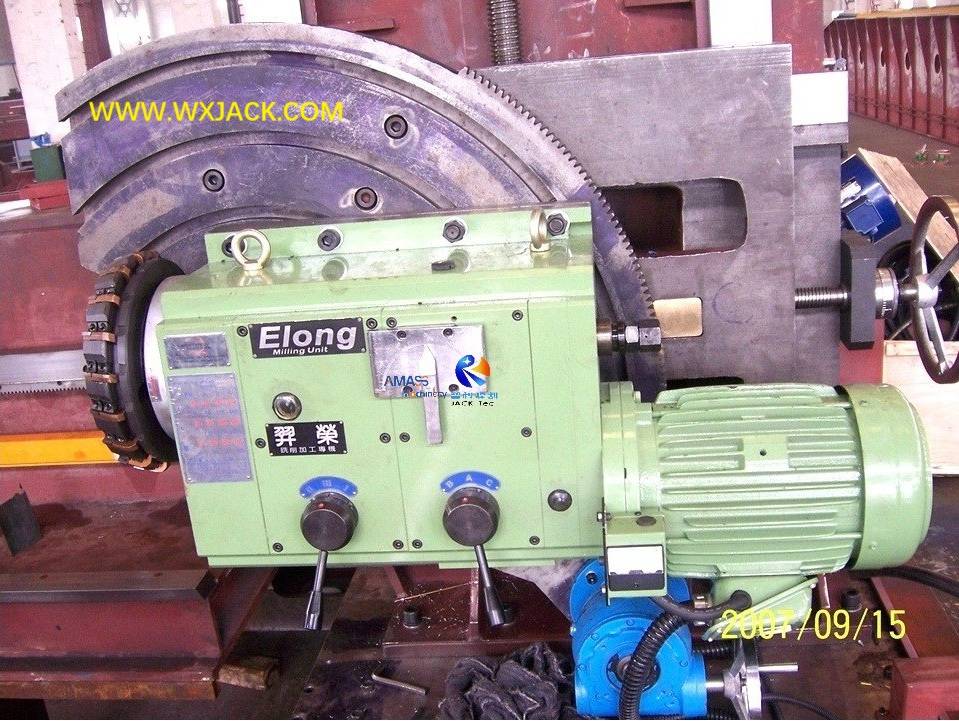

3. Los 4 conjuntos de cabezales de fresado adoptados en esta gran fresadora de borde:

1) modelo de 11kW MU-9S producido en Taiwán;

2) Se transmite con engranaje de precisión, con puntos fuertes de estructura razonable, rendimiento confiable, amplio rango de velocidad, alta rigidez, bajo ruido, alta eficiencia y operación conveniente, específicamente adecuada para esta máquina de molienda de borde grande de servicio pesado;

3) Su revolución del huso es ajustable dentro del alcance de 9 grados entre 65 ~ 715 rpm, atendiendo la operación de la máquina de servicio pesado para cumplir con la tarea de molienda de borde de alto nivel.

E. Parámetros técnicos de GFXBJ-23 Máquina de cartera de borde grande de servicio pesado:
