Máquina de unión de tope de placa automática MP20 con corte triple

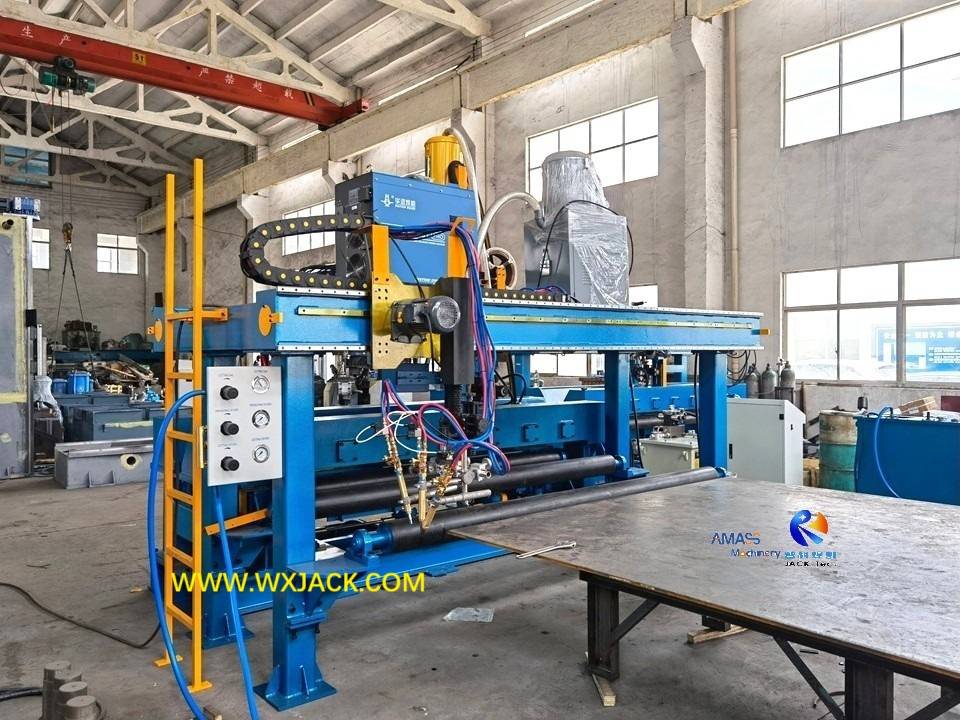

Antecedentes: la máquina automática de soldadura con tope de la placa MP20 en la primera foto adjunta se tomó en el taller Wuxi Jack, por ser encargado antes de su entrega al cliente.

1. Aplicación de la máquina de soldadura de la junta del tope de la placa MP20 :

1) Función y especificación: el soldador de tope plano   de la placa MP20  es el más pequeño, también uno de los modelos seleccionados más frecuentes de la máquina MP Series, para la tarea de cumplir con  la soldadura de la junta de tope en las placas . Este modelo es para:

a) Implementación de placas de metal de unión a tope de hasta 2,000 mm de ancho, que es el tamaño común de las placas de acero:

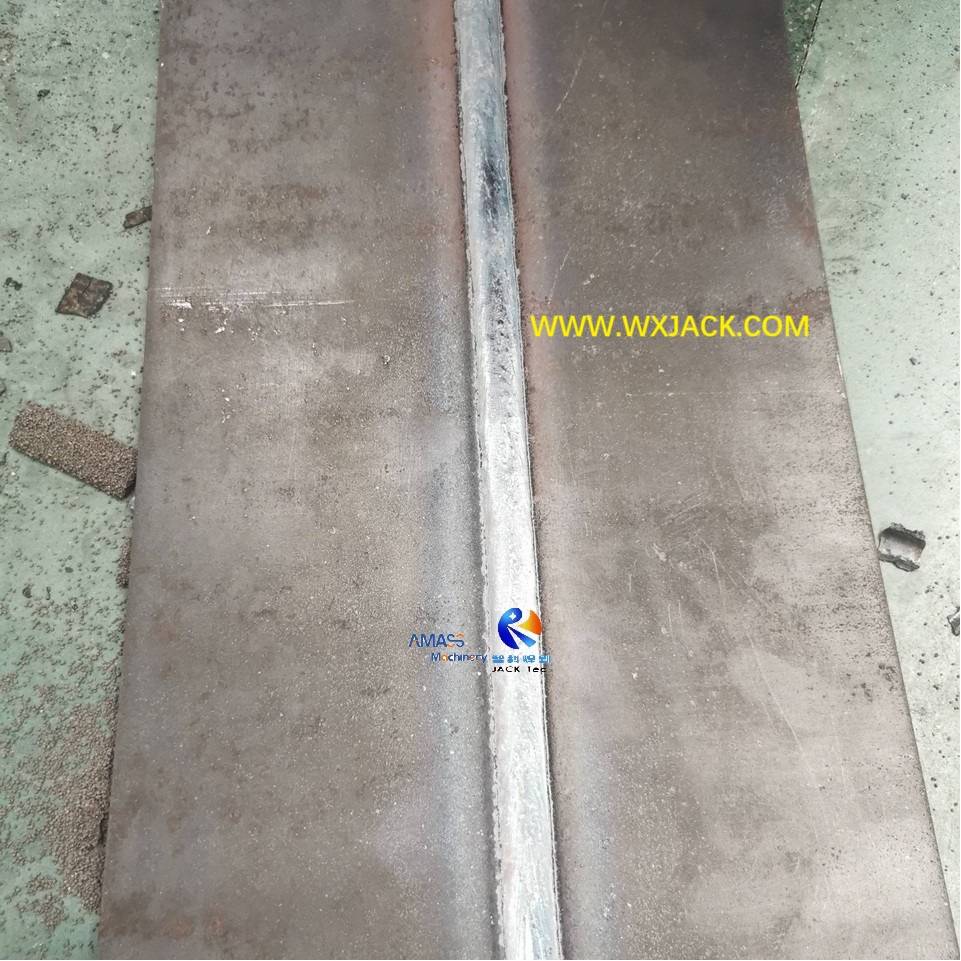

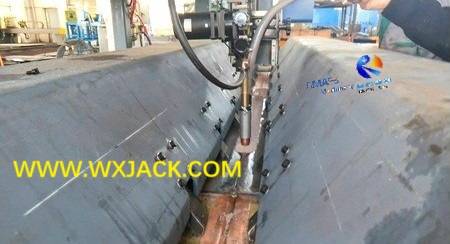

Saño de soldadura por penetración completamente en la máquina modelo Wuxi Jack MP20 : ( Fig.1 )

b) Con la función opcional del corte triple de llama en la placa, con el propósito de biselarse de la placa antes de la soldadura por tope. La razón en el biselado es obtener una calidad óptima de fusión de la costura de soldadura a tope, especialmente placas con un grosor superior a 15 mm:

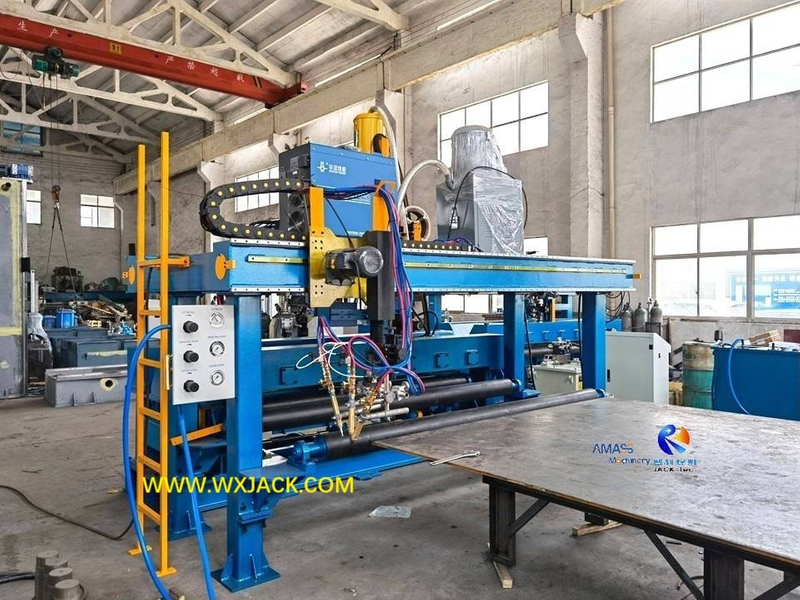

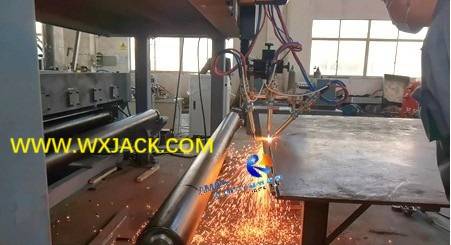

Corte triple de combustible de oxígeno, en el lado entrante de la placa de la máquina MP20 : ( Fig.2 )

2) Una máquina con dos funciones:

- Sin esta unidad opcional de corte triple de llama, el cliente debe cortar específicamente el bisel en el borde de las placas, en otro equipo con anticipación en  la operación de soldadura de la junta del tope de la placa en la   máquina. Por lo general, esta tarea es adquirida por Edge Machine;

- Con el mecanismo de corte triple de la llama, un conjunto de una máquina de unión de soldadura de placa de la serie MP se completa en la función de la soldadura de bosques biselantes y articulares con el conjunto único de equipos, que es una forma rentable de solución de articulación de placa para los clientes.

2. Estructura y principio de funcionamiento de la serie de unión de soldadura a tope de la serie MP:

1) La estructura general y el principio de funcionamiento de la máquina de soldadura de placa de la serie MP es algo similar a la máquina de redondeo de borde : un cuerpo principal fijo con alimentación frontal y trasera trasera de las tablas de rodillos transportadores. La materia prima atraviesa la máquina de soldador plano de placa y se fabrica en el producto terminado de JOIT Plate:

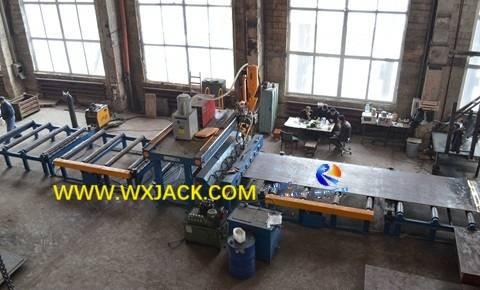

Vista integral vertical sobre la máquina modelo Wuxi Jack MP20 en la instalación de clientes rusos, de izquierda a derecha, las placas para unir entran y atraviesan la máquina, que se unen en una pieza integral de placa más larga, con una costura de soldadura más fuerte que el metal base: ( Fig.3 )

2) La pieza de trabajo que pasa: la alimentación de la placa en el lado del lado del pórtico de  la máquina de soldadura con tope de la placa se instala con la unidad de corte triple de llama ( la segunda ^foto adjunta ), el lado opuesto (envío) del pórtico se instala con la unidad de la antorcha de soldadura ( la foto ³ RD adjunta ):

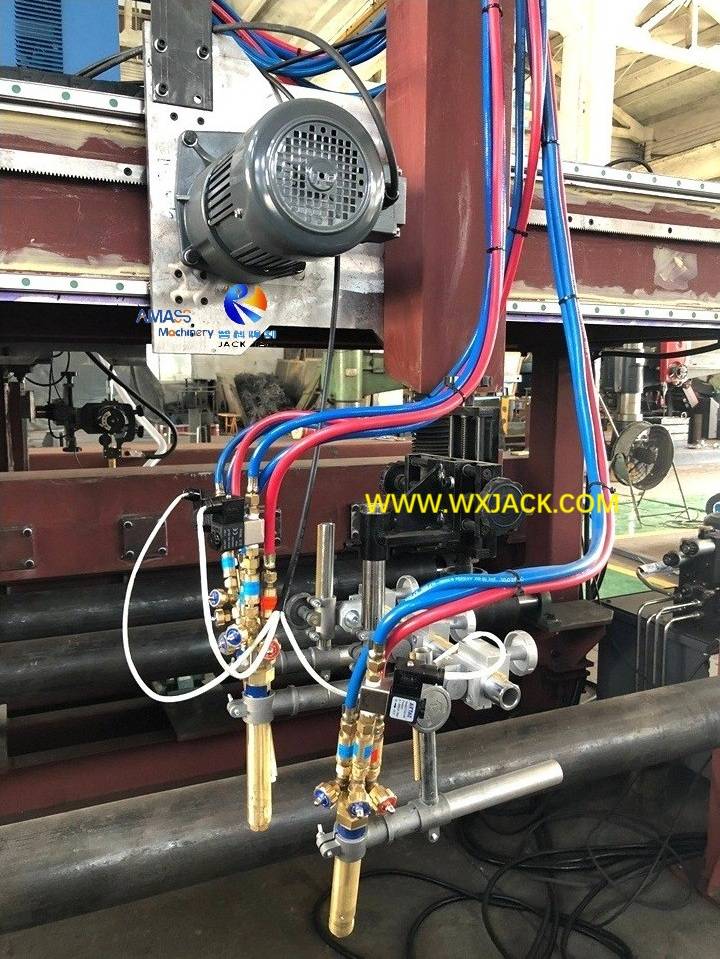

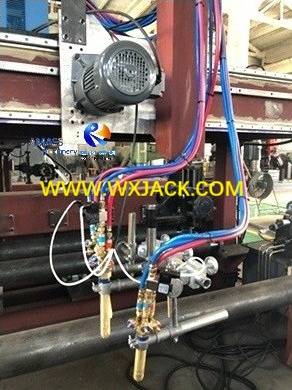

Lado delantero de la máquina: antorcha de corte triple de llama: ( Fig.4 )

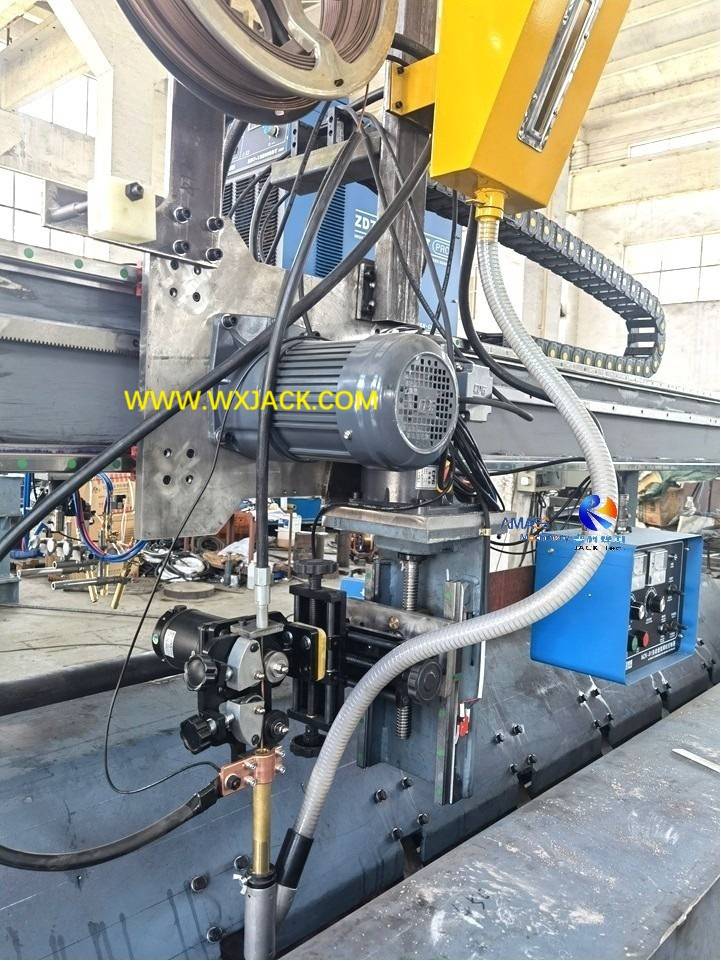

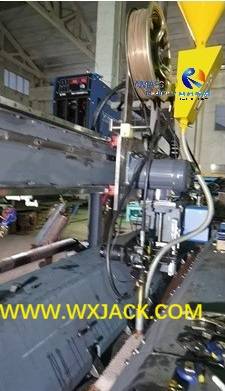

Lado trasero de la máquina: antorcha de soldadura con tope de sierra: ( Fig.5 )

3) Fuelir a través de la unidad de soldadura a tope de Wuxi Jack MP Serie Flat Bulto soldador:

a) La característica técnica más destacada es la máquina de la serie MP adopta con  la derretimiento a través de  la tecnología ( una soldadura de dos lateral ), que es la patente de Wuxi Jack en el año 2017;

- En condiciones mayoritarias, se sierra el modo de soldadura a tope (soldadura por arco sumergido), para placas de metal de la junta con espesor 6 ~ 40 mm;

- En condiciones minoritarias , para las placas de metal delgada de la junta ( 2 ~ 6 mm ), se usa Esto es muy similar a la distribución del modo de soldadura en ₂ soldadura blindada por gas CO . la máquina de fabricación del haz H, la foto 3 . rd ^adjunta y el video adjunto muestran ₂ la soldadura de protegido de gas en el gas en la máquina de unión de soldadura con tope de la serie Wuxi Jack MP:

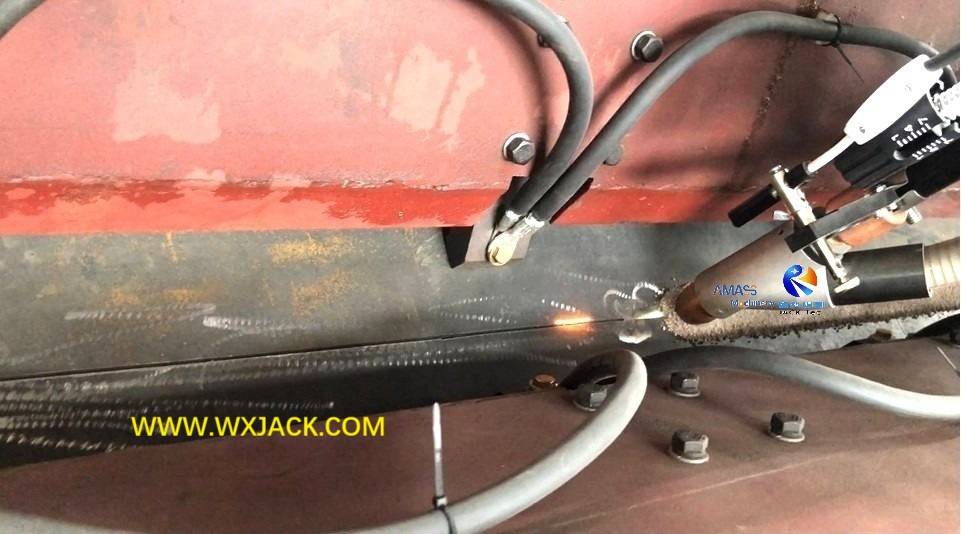

Sierra para soldadura a tope Placa gruesa en Wuxi Jack MP20 Máquina: ( Fig.6 )

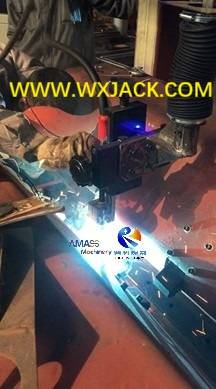

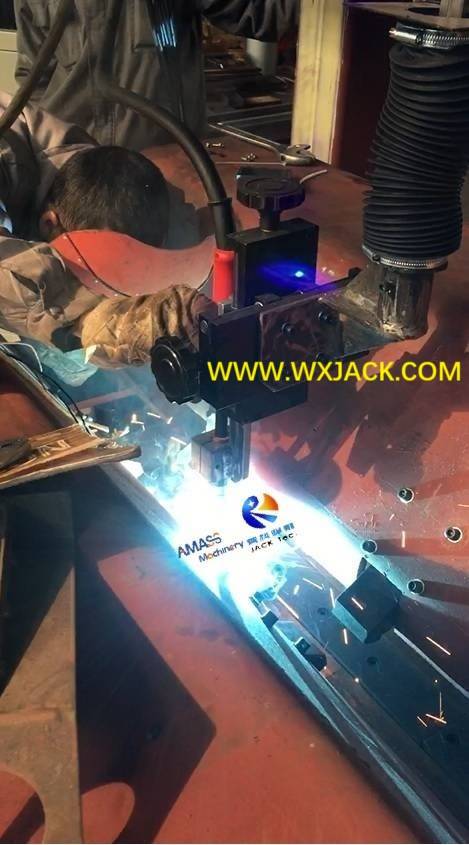

Soldadura blindada por gas ₂ para placa delgada de soldadura a tope en Wuxi Jack MP20 Máquina: ( Fig.7 )

b) Consulte las 3 ^y 4 ^th fotos adjuntas. En la máquina de soldadura con tope de placa de la serie Wuxi Jack MP, la derretimiento a través del sistema de soldadura por tope de tecnología incluye:

- un conjunto de fuente de alimentación de soldadura equipada con consola de control de operación;

- La antorcha de soldadura y su carro de accionamiento de motor a lo largo de la guideril horizontal del marco de pórtico de la máquina;

- Unidad de elevación de la antorcha de soldadura;

- Torlas de soldadura Tlides cruzados de alta precisión;

-   Unidad de recuperación de flujo de soldadura (solo sierra);

- Mecanismo de alimentación y enderezado de alambre de soldadura;

4) Májana de soldador plano de la serie Wuxi Jack MP de la serie MP:

A) Función:    consulte la foto 5 ^{de la 5ª} foto y la foto de abajo. Esta unidad está instalada debajo de las placas de la pieza de trabajo y se trabaja en forma de carrera ascendente durante la operación de inicio. Lo que significa que presionó las placas fuertemente contra su superficie inferior de las placas de la junta:

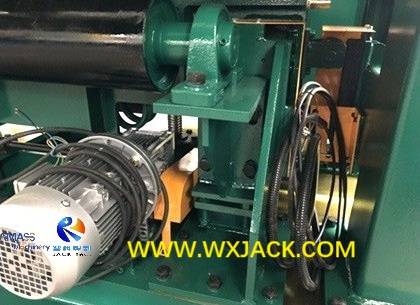

Reductor de motor para conducir almohadillas de cobre hacia arriba de la máquina: ( Fig.8 )

b) Uso de almohadillas de cobre:  ​​esta unidad de almohadilla de cobre es para forzar la formación de ' Soldadura de un lado dos de forma lateral ' (Fundir a través de la tecnología) Seamia de soldadura a tope en Wuxi Jack MP Serie Machine de soldadura a tope.  Para garantizar la temperatura estable y, por lo tanto, mantener la condición primaria de la máquina y el rendimiento de soldadura estable, esta unidad de almohadilla de cobre se enfría  con agua circulante;

5) Unidad de elevación de almohadillas de cobre:  ​​como se menciona en lo anterior, I t es la transmisión del motor y para manipular las almohadillas de cobre mencionadas anteriormente a lo largo de la dirección vertical;

6) Sistema de enfriamiento de agua de la serie MP Máquina de soldador plano de placa:

a)   Esta unidad de enfriamiento de agua circulante es para la disipación de calor de las almohadillas de cobre mencionadas anteriormente, durante la operación de soldadura a tope de corriente grande en la máquina;

b)   El proceso de enfriamiento utiliza agua circulante. Hay un tanque de agua junto con el marco principal mecánico de la máquina:

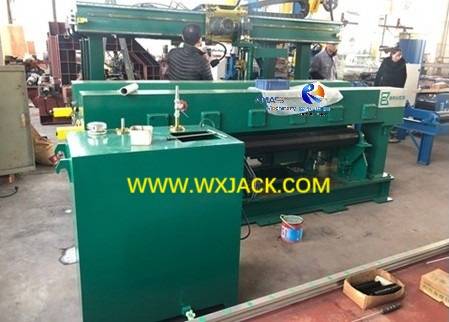

Tanque de gran capacidad de agua circulante para almohadillas de cobre de enfriamiento: ( Fig.9 )

7)   Sistema hidráulico:  los cilindros de aceite  son para conducir los pares de bloques de presión hacia abajo, que se instalan en intervalo a lo largo de toda la longitud de la mesa de trabajo, para sujetar firmemente las 2 piezas de placas, la condición previa en el efecto de soldadura por tope satisfactorio;

8) Sistema de control  eléctrico : 2 piezas de inversor de CA y otros elementos: contactores, relés, fusibles, interruptores, etc.

3. Parámetros técnicos de la máquina de unión de soldadura con tope de placa MP20  :
