5 eje 1400/6 Máquina de corte de tubería CNC automática de llamas y plasma

A. Descripción general de la característica y el uso de 5 eje 1400/6 Máquina de corte de intersección de tubería de oxígeno de alta eficiencia y plasma:
B. Compare en el hardware y software del sistema de control para la máquina de corte de tubería CNC de alta eficiencia de 5 eje y 7 exis de alta eficiencia:
C. Parámetros técnicos de 5 eje 1400/6 Máquina de corte de tubería de oxígeno de alta eficiencia y plasma:
Disponibilidad:
Cantidad:

A. Descripción general de la característica y el uso de 5 eje 1400/6 Máquina de corte de intersección de tubería de oxígeno de alta eficiencia y plasma :

1. Dimensión general:

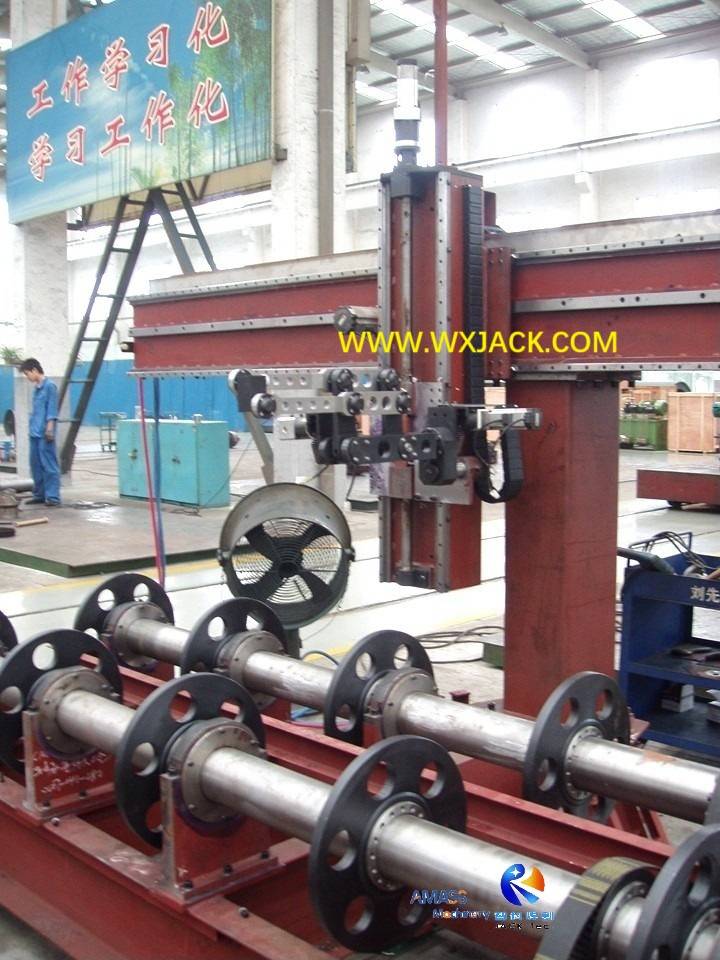

Como se puede ver en las fotos adjuntas, este Eje Modelo 5 1400/6 tiene la longitud más corta en el grupo de productos de la serie CP Series Oxygen Fuel y Plasma CNC Cutting Machine . Para un diámetro pequeño a medio de grado φ1400 mm , esta longitud tiene una amplia aplicación;

2. Función de 5 eje 1400/6 Equipo de corte de tubería CNC Intersect :

1) El control de 5 ejes ( x / y / z / a / b ) hace que la operación de corte de tubería de alta eficiencia cumpla con las tareas de corte recto y biselado de borde inclinado dentro de una operación de tiempo:

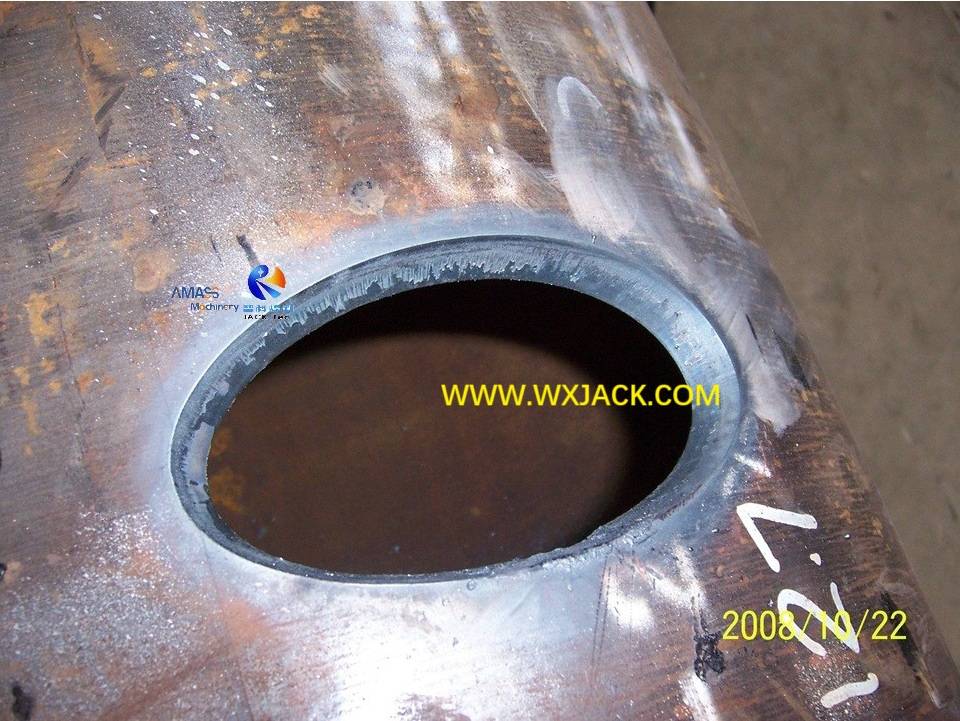

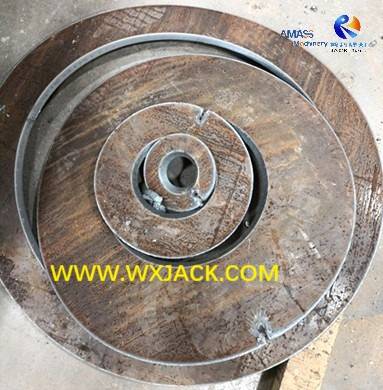

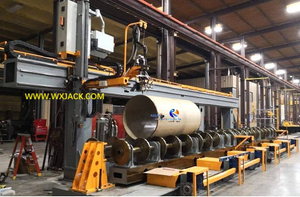

2) Las piezas de trabajo cortadas de Wuxi Jack 5 Eje 1400/6 Máquina de corte de tubería CNC:  ( Fig.1 )

Fig1 Máquina de corte de tubería CNC 44

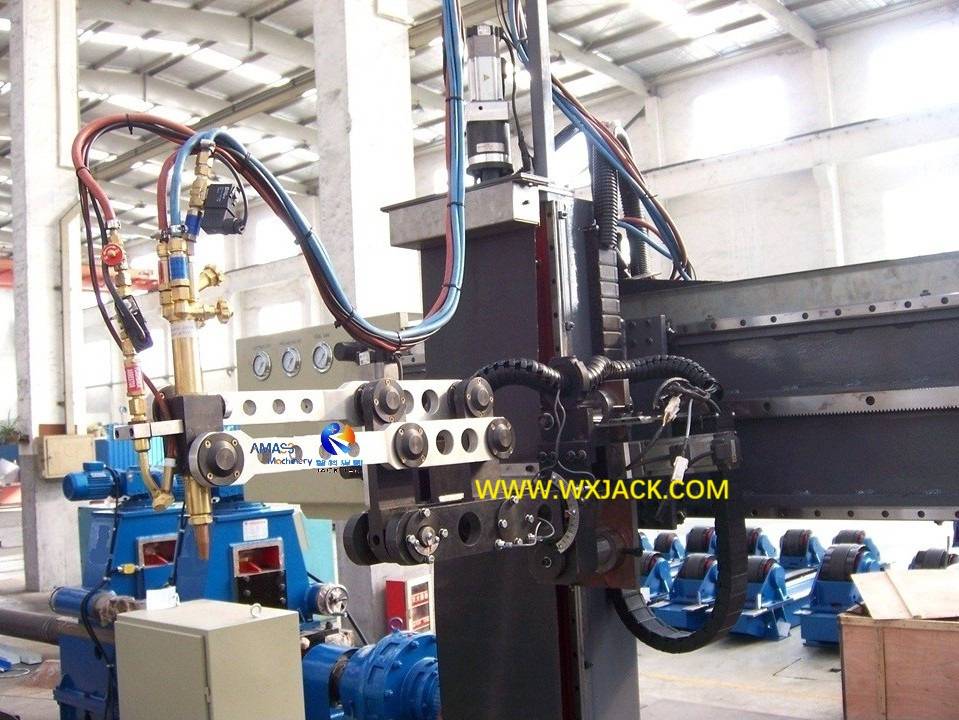

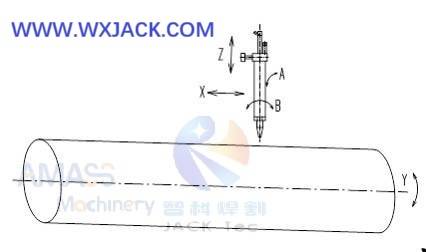

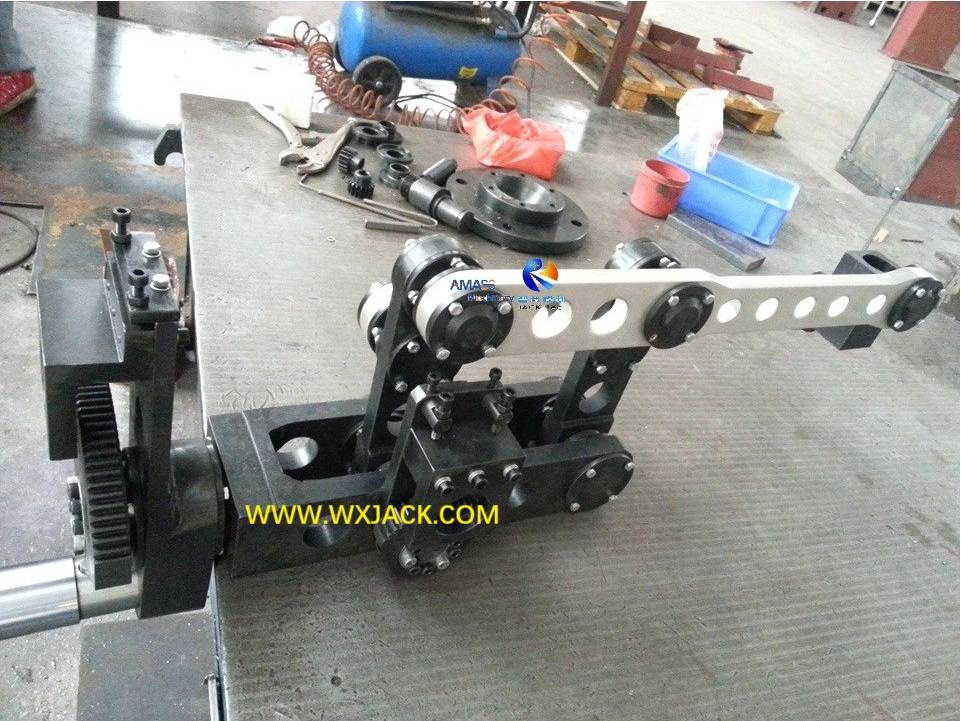

3) La antorcha de corte 5 Grado de libertad (5 eje) indicación en el corte de tubería:  ( Fig.2 )

Fig2 Máquina de corte de tubería CNC 11

3.  Método de corte térmico :

1)   Como se discute en la sección del producto del modelo de 6 eje 1400/6 , el corte de plasma, que se centra en el corte libre de escoria en tuberías de espesor pequeña a media, es más aplicable para la calificación de especificación de φ1400 mm, que los modelos grandes en el corte de tubería ( φ2000mm ~ φ3000 mm );

2)   Además, el corte de llama de combustible de oxígeno también se usa ampliamente;

4. Soporte de tubería y giro en Equipo de corte de tubería CNC de grado CNC de grado φ1400 mm :

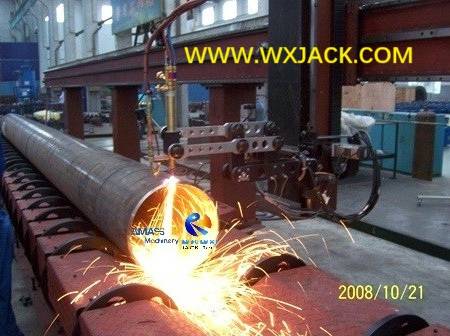

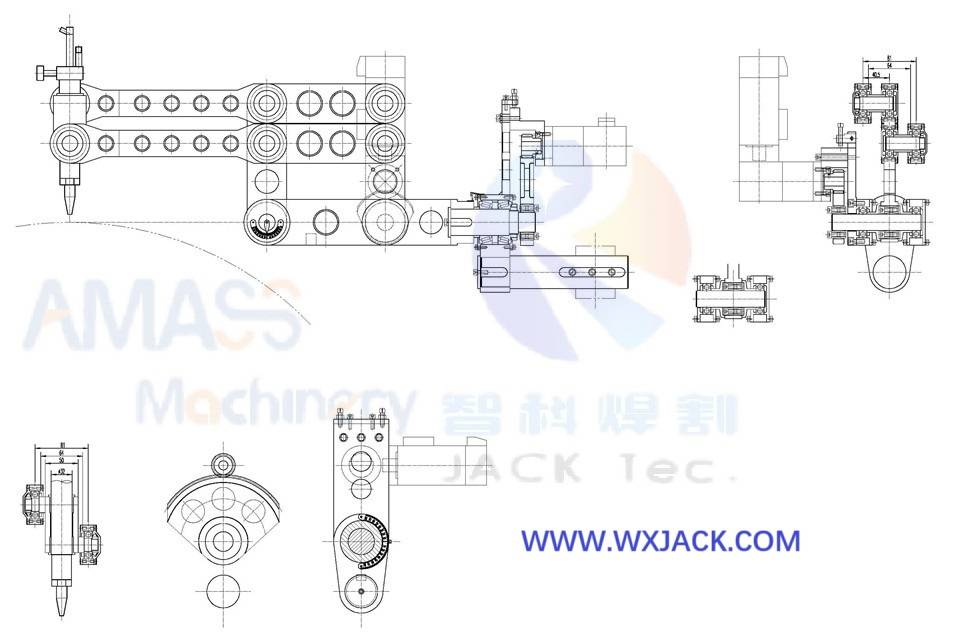

1) Esto se utiliza con el grupo de rodillos de fricción, que contiene y gira la tubería durante el corte de corte y biselado en el corte de tuberías:   ( Fig.3 )

Fig3 Máquina de corte de tubería CNC 34

2) En total, el modelo automático de llamas y plasma automáticas de 5 ejes es una solución práctica para los clientes, que necesitan tener kerf de corte y un bisel inclinado sobre el borde y el cuerpo de la tubería, para la conveniencia de la posterior soldadura y el ensamblaje. Este modelo de 5 eje se puede renovar a un modelo de nivel más sofisticado (6 eje para φ1400 mm de diámetro y 7 eje para φ2000 mm de diámetro y superior) con gran facilidad.



B. Compare en el hardware y el software del sistema de control para la máquina de corte de tubería CNC de alta eficiencia de 5 eje y 7 ejes de alta eficiencia :

1. La CPU de  la computadora industrial (CNC) de la máquina de corte de intersección de tuberías CNC tiene una estructura modular, fácil y conveniente para la expansión y actualización cuando sea necesario;

2.  CPU del controlador CNC es similar a la del eje 7. La diferencia es : la CPU en la máquina modelo de 5 eje utiliza 2 tarjetas de control de movimiento menos que la del modelo de 7 eje, que se utilizan para controlar el eje V y el eje W (antorcha de corte y el movimiento transversal de los rodillos de fricción) para el trabajo de corte de tubería de 7 ejes;

3.  El sistema operativo de software también es también la máquina similar entre 5 eje y 7 eje de eje, y también lo está la biblioteca de la pieza de trabajo integrada dentro del CNC. Existe una ligera variación en HMI (interfaz de máquina humana) del software entre los modelos de 5 eje y 7 eje, pero lo mismo en el hardware;

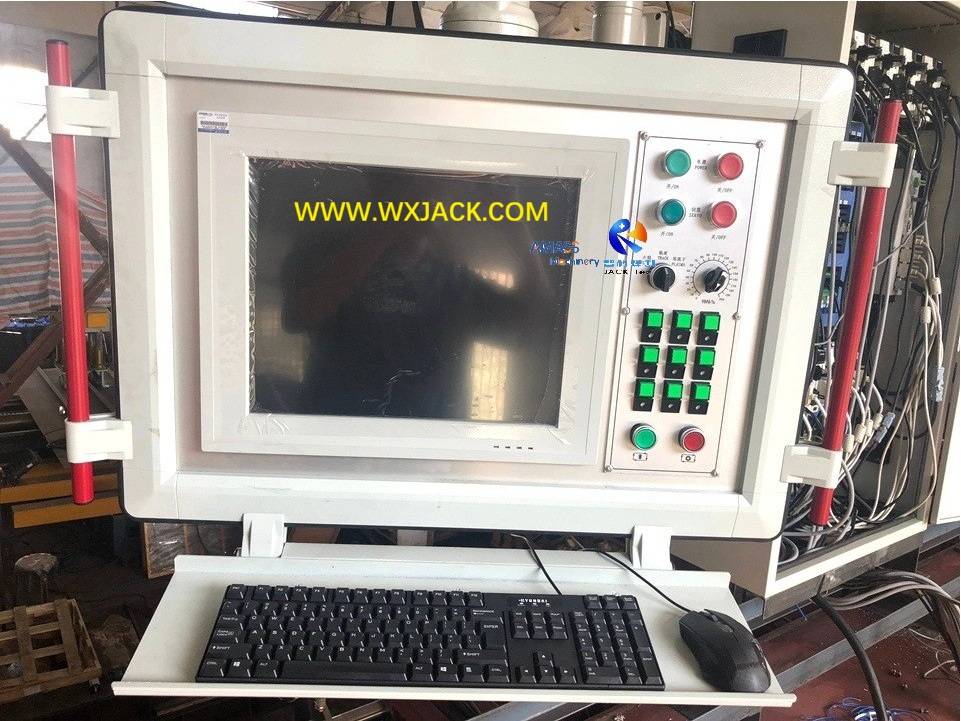

El HMI (interfaz de la máquina humana) en la entrada del tamaño de la tubería, en el combustible de oxígeno de 5 ejes y la máquina de corte de tubería CNC de plasma:  ( Fig.4 )

FIG4 Máquina de corte de intersección de tubería CNC HMI

4. En general, el programa de fondo en la serie CP CNC Cutting Machine se compila con un lenguaje estructurado, que está disponible para una futura actualización del programa sin mucho esfuerzo, así como una posible expansión de 5 eje en el eje 7.



C. Parámetros técnicos de 5 eje 1400/6 Máquina de corte de tubería de oxígeno de alta eficiencia y plasma :

Modelo

Parámetro técnico

5 eje CNC-CP 1400/6

Combustible de oxígeno de alta eficiencia y plasma

Máquina de cortar intersección de tubería CNC

Rango   de diámetro de la pieza de trabajo aplicable

300 ~ 1400 (mm)

Aplicable máx. Longitud de la pieza de trabajo

6000 (mm)

Rango de espesor de la pieza de trabajo aplicable

6 ~ 100 mm para corte de llama;

3 ~ 25 mm para cortar plasma

Velocidad de corte de gas térmico aplicable

200∼ 800 mm/min. para cortar llamas

Alrededor de 200 ~ 2000 mm/min. para cortar plasma

(Basado en el grosor de la tubería y la potencia de plasma)

Eje de control CNC

5 eje de x/ y/ z/ a/ b

Eje x: para cortar el movimiento de la antorcha a lo largo de la dirección longitudinal de la tubería;

Eje y: para controlar la rotación de tubería CW/CCW;

Eje Z: para gestionar la elevación de la antorcha de corte;

Un eje: para inclinar la antorcha de corte a lo largo del radio de la tubería;

Eje B: para inclinar la antorcha de corte a lo largo de la dirección longitudinal de la tubería
