5 eje 3000/9 Máquina de corte de tubería CNC de servicio pesado y plasma CNC

A. Función y origen de la máquina de corte de intersección de tuberías CNC de 5 ejes en plasma grande :

1. Naturaleza: el modelo de 5 eje 3000/9 en esta sección es el producto entre hermanos del modelo de 5 eje 3000/12 , con una carrera móvil de 3000 mm más corta de la antorcha de corte a lo largo de la dirección axial de la tubería;

2   . ​ ​

1)  Diámetro de la pieza de trabajo : diámetro de tubería que cubre un tamaño pequeño a mediano a grande, hasta φ3000 mm;

2)  Longitud de la pieza de trabajo : Max. La longitud de corte disponible es de 9000 mm, para 1 pieza de tubería;

3)  Eje de control y capacidad : con el control de 5 eje ( x / y / z / a / b ) En este modelo de máquina, la chaflán oblicua se puede cortar junto con una carrera de un trazo de antorcha de corte;

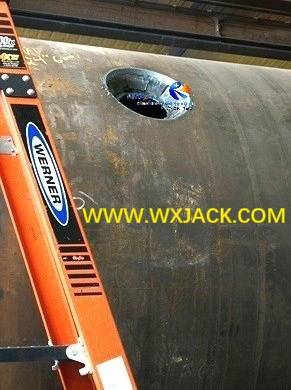

Tubo de pared de diámetro grande y grueso, cortado con agujero de biseo inclinado, en Jack Wuxi 5 Eje 3000/9 Máquina de corte de tubería CNC de plasma de llama grande :   ( Fig.1 )

B. Clasificación y modelos de plasma de llamas Grandes Máquina de corte de tubería CNC :

1.   En el producto Familia de  la máquina de corte de intersección de tuberías CNC:

Como se puede ver en el primer segmento,  la distinción entre los modelos se basa en 3 especificaciones críticas de:

1)  Eje de control : hay variaciones de 3 eje de eje / 5 eje / 6 eje / 7 eje en el campo del corte de tubería de control CNC, capacidades de representación desde el corte básico y el orificio de borde recto, hasta el complicado biselado de varias formas;

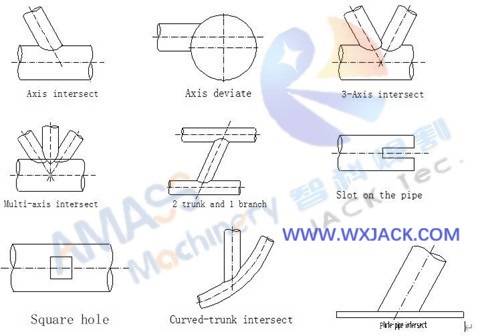

Las 9 ranuras adoptadas estándar y comunes disponibles en Wuxi Jack 5 Axis / 6 eje / 7 eje CNC Tipe Intersection Machine :  ( Fig.2 )

2) El Máx. Longitud de la tubería : hay variaciones en ' / 12m / 9m / 6m '; La razón por la que tenemos tal partición en el modelo, se considera principalmente para la mejor rentabilidad;

3) El Máx. Diámetro de la tubería : hay variaciones de ' 3000 mm / 1400 mm / 600 mm / 2000 mm / 2500 mm ' en la máquina. De los cuales, las especificaciones de ' 2000 mm / 2500 mm ' se desarrollaron siguiendo ' 3000 mm / 1400 mm / 600 mm ';

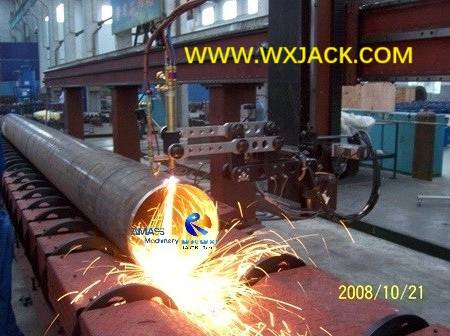

Los diámetros variables de la tubería de φ80 mm a φ3000 mm se pueden cortar y ranurarse en la máquina de corte de tubería CNC de Wuxi Jack:   ( Fig.3 )

C. Partición en modelos de Wuxi Jack CNC-CP Serie CNC Tipe Intersection Machine:

1.  La razón se encuentra detrás de dicho grado de segmentación : la máquina de corte de tuberías CNC es un equipo muy sofisticado, que involucra computadora industrial, software de programación, comunicación entre hardware y software, sistema de corte (combustible de oxígeno y plasma), etc.;

2. De los cuales incluso para el modelo estándar de la máquina, es imposible idear un modelo 'uno adecuado para todos ', para satisfacer las demandas específicas de todos los clientes;

3.   Modelo personalizado de la máquina de corte de tuberías CNC:

Y, incluso si existe un modelo único  , no será una solución rentable para muchos clientes:

1)   Por ejemplo, el modelo de 5 eje 3000/9 de corte de plasma de llama es para cortar tuberías medianas a grandes, con máx. 9 m de longitud y diámetro de φ3000 mm;

2) Si el cliente elige el modelo '/12 ', este cliente gastará más dinero innecesario, pagando por la duración adicional del grupo de rodillos de fricción y el marco mecánico;

3) Además, teniendo en cuenta el principio de control especial en el ámbito del corte de intersección de tuberías de control CNC, no se recomienda cortar 2 o más piezas de tuberías. En cambio, debe cortarse una pieza de tubería en la máquina de cortar tuberías CNC a la vez;

4) Esta es la razón por la cual la máquina modelo '/12 ' no es adecuada para clientes cuya tubería de piezas de trabajo tiene máximo. 9 m de longitud;

4.   Finalmente, como resumen, además de los modelos estándar mencionados anteriormente, Wuxi Jack puede diseñar y fabricar una máquina con tamaño y especificaciones especiales para los clientes, que tienen demanda fuera de la gama de la máquina modelo estándar que puede cubrir.

D. Parámetros técnicos de la máquina de corte de tubería CNC de 5 Axis 3000/9 Llamado grande :
