Máquina de corte de intersección de tubería CP5-2000/6 de longitud corta

A. Función y especialidad de CP5-2000/6 Máquina de corte de intersección de tubería CNC de llama pesada :

1.  Función : CP5-2000/6 es un modelo a medida de la máquina de corte de tubería CNC . Su modelo se refiere a eso, este equipo de eje de control de 5 CNC puede cortar y bisel de trabajo con un diámetro de hasta φ2000 mm , y longitud 6m;

2.  Especialidad : no es un modelo de uso común. En términos generales, cuanto mayor sea el diámetro de la tubería, más larga es la longitud. Por lo tanto, la máquina de modelos de servicio pesado generalmente tiene una carrera de corte horizonal válida de 9m ~ 12m;

3.  Significado : Mientras tanto, cuando los clientes producen tuberías/ tanques con una longitud que no excedan los 6 m, este modelo de CP5-2000/ 6 es una buena opción: no solo puede ahorrar el presupuesto de inversión 10 ~ 20%, sino que también ocupa mucho menos área de piso en el taller de clientes, lo cual es muy importante para el arreglo de diseño en el sitio de la línea de producción que involucra máquinas para el control de CNC.

B. Técnica de corte y biselado en CP5-2000/6 Máquina de corte de tubería CNC de llama pesada :

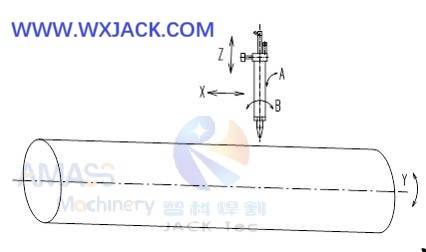

1. El control de 5 eje en la máquina de corte de intersección de tuberías CNC de servicio pesado :  ( Fig.1 )

Como se muestra en el boceto anterior, el eje X / Y / Z / A / B en la máquina realiza el movimiento de la antorcha de corte a lo largo de la dirección tridimensional para cortar, así como inclinación y 360 ° girando para biselarse;

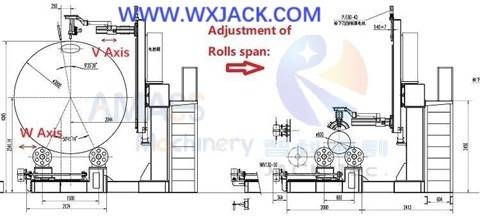

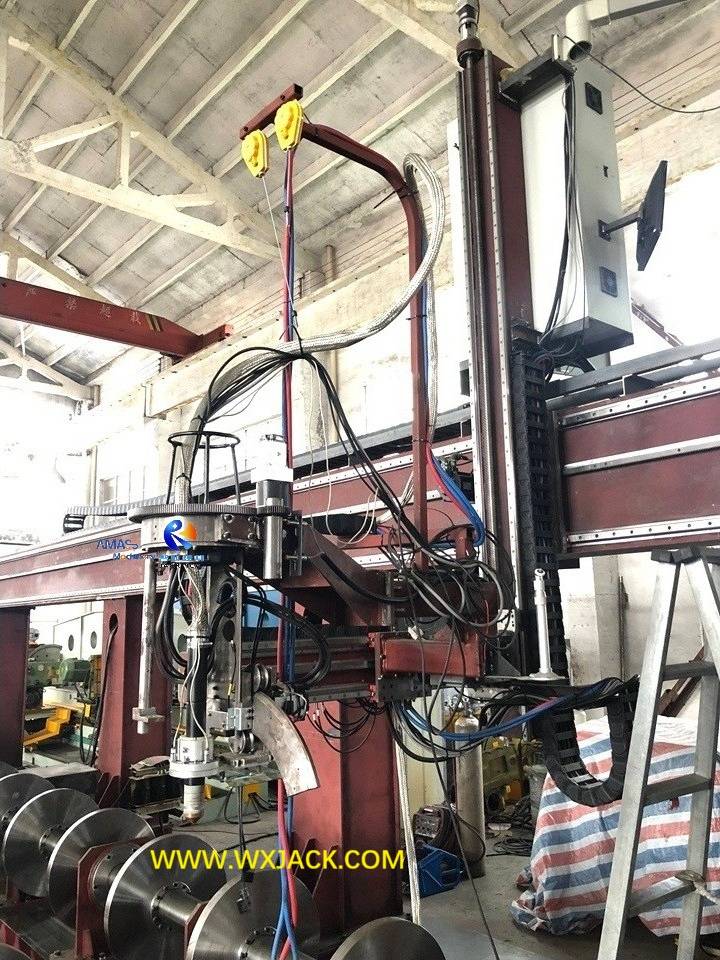

2. En comparación con la máquina de modelos de la serie  7 del eje , el 2 eje corto en el modelo de 5 eje es el eje V para el movimiento lateral de la antorcha de corte y el eje W para el movimiento lateral de los rodillos de soporte de fricción:   ( Fig.2 )

1) Entonces, en la máquina modelo de 5 eje, la colocación a lo largo de la periferia de las tuberías es mediante la rotación de la tubería del eje Y;

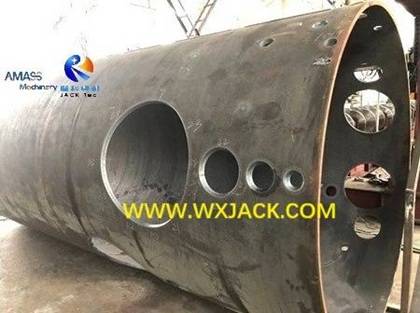

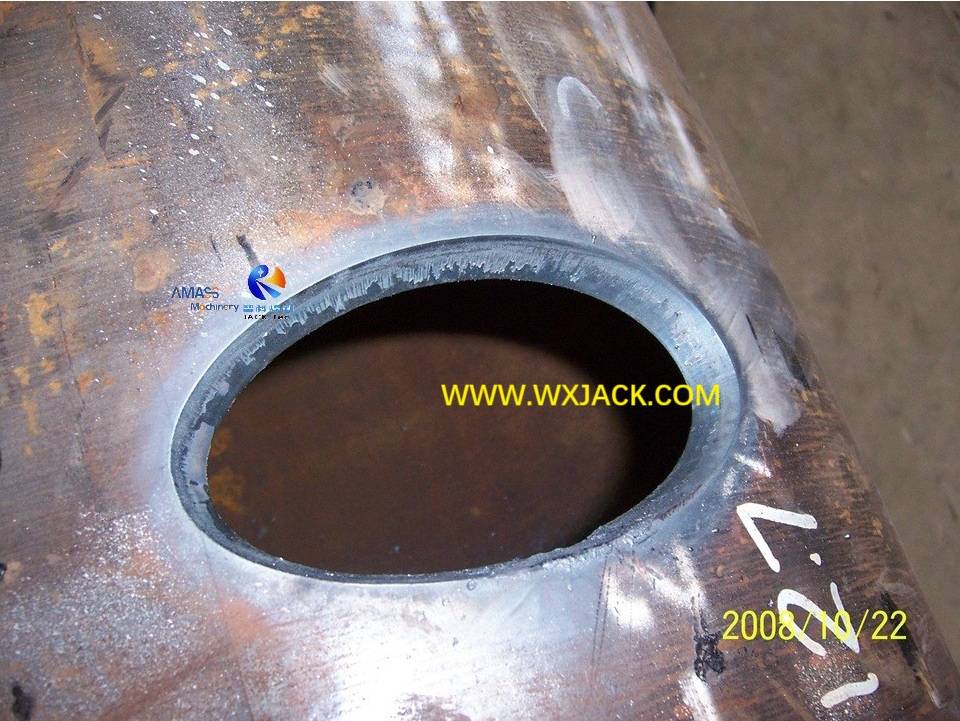

2) La tubería de corte terminada de gran diámetro, entregado de la máquina de cortar tubería CNC de la llama de Jack Wuxi:  ( Fig.3 )

3. Corte de corte aplicable en la máquina de corte de tuberías CNC:

1) En la teoría, tanto el corte de llama de combustible de oxígeno como el corte de plasma se pueden aplicar en el campo del corte térmico de la tubería;

2) En la aplicación práctica, considerando el grosor de la pared de la tubería/ costo de corte/ requisito de corte, el corte de llama de combustible de oxígeno es aplicable para todos los rangos de tamaño de tubería, desde el servicio de luz hasta los modelos de servicio pesado, incluido este 5 eje 2000/6;

3) Mientras tanto, el corte de plasma es más aplicable para una tarea pequeña a media, como la máquina de la serie CP5-600;

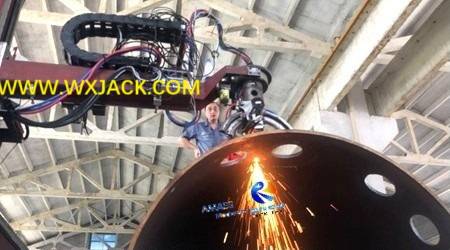

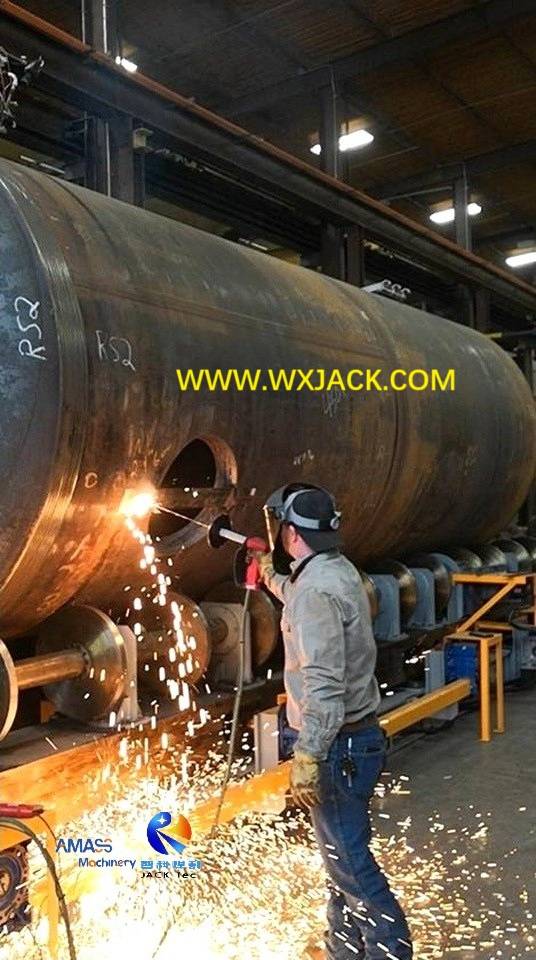

4) El corte de llama de combustible de oxígeno en Wuxi Jack Flame CNC Tipe Intersection Machine:   ( Fig.4 )

C. Consejos operativos en  CP5-2000/6 Máquina de corte de intersección de tuberías CNC de servicio pesado :

Como una especie de equipo de servicio pesado para la tubería CNC Intersect Cut, el modelo CP5-2000/6 necesita varias herramientas de asistente para su funcionamiento suave. Los ejemplos están a continuación, pero no se limitan a:

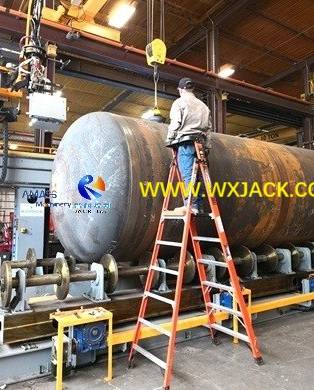

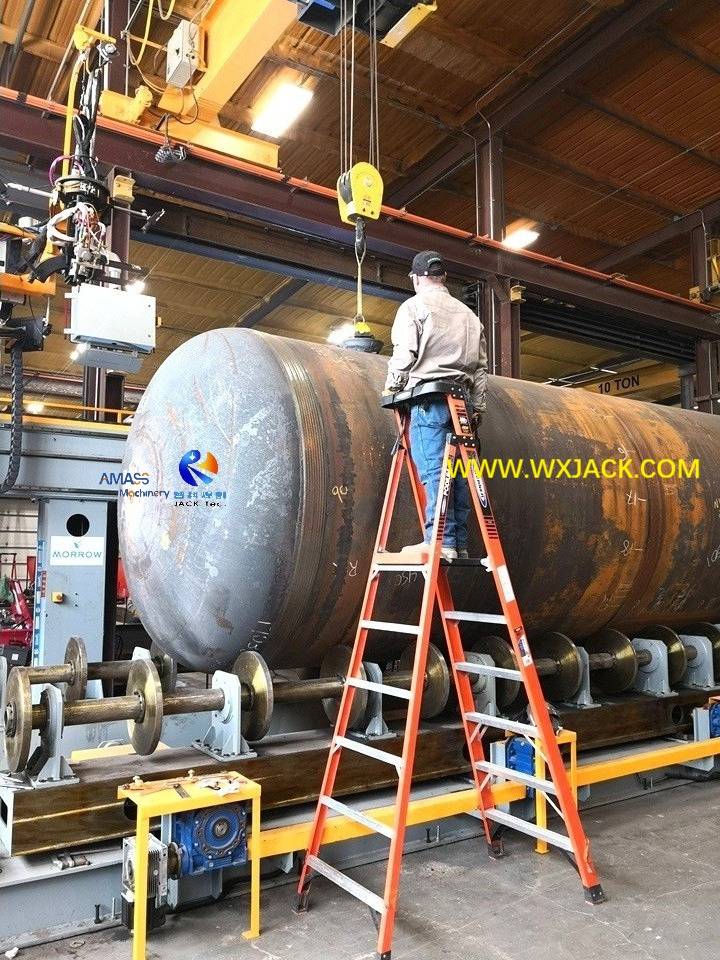

En American Customer Facility: Operator en grandes tanques de modelos grandes: ( Fig.5 )

1. Herramientas de polipasto para tubería de pieza de trabajo en una máquina de corte de tuberías CNC de servicio pesado:

1) Debido a su gran tamaño habitual, peso pesado y forma redonda de la tubería, debe tomar una precaución especial en la carga y descarga hacia y fuera de la máquina;

2) Una sugerencia es eslingas de cuerda : cuerda de alambre para tuberías más pesadas y cuerda de nylon para tuberías más ligeras;

2. Doble escalera para verificar la tubería grande de la máquina de corte de intersección de tuberías CNC de servicio pesado:

1) A veces es necesario tener inspección u operación en la sección superior de tubería grande, cuando todavía se coloca en la máquina;

2) En esta condición, una escalera doble es una buena opción.

D. Parámetros técnicos de la máquina de cortar tuberías CNC CP5-2000/6 CNC :
