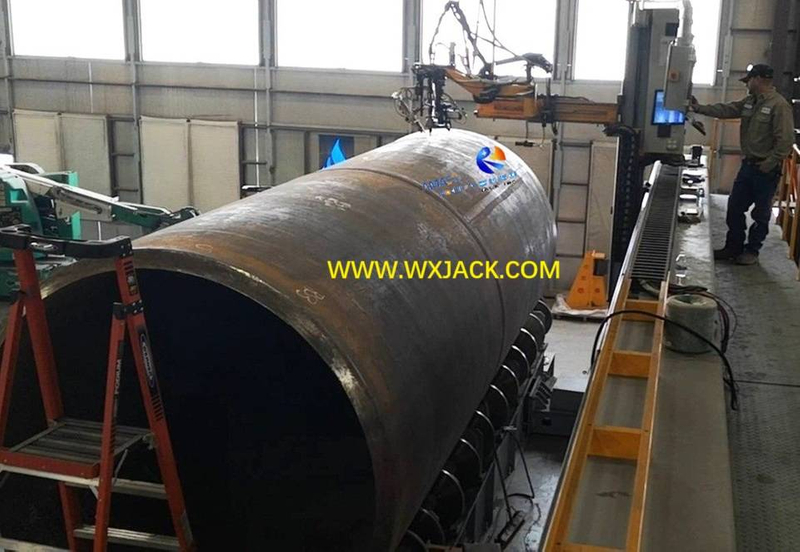

5 eje 3000/6 Máquina de corte de tubería CNC de llama y plasma CNC

A. Rango de aplicación adecuado de 5 eje 3000/6 Máquina de corte de tubería CNC de combustible de oxígeno a gran escala :

1.   Este modelo tiene como objetivo cortar y hacer un surco en tuberías de gran diámetro con una longitud relativamente corta (la más larga es de 6000 mm);

2.   La capacidad de ranura en este modelo de 5 eje es la misma que la máquina a gran escala de 3000 mm de 7 altos para cortar la tubería de control CNC;

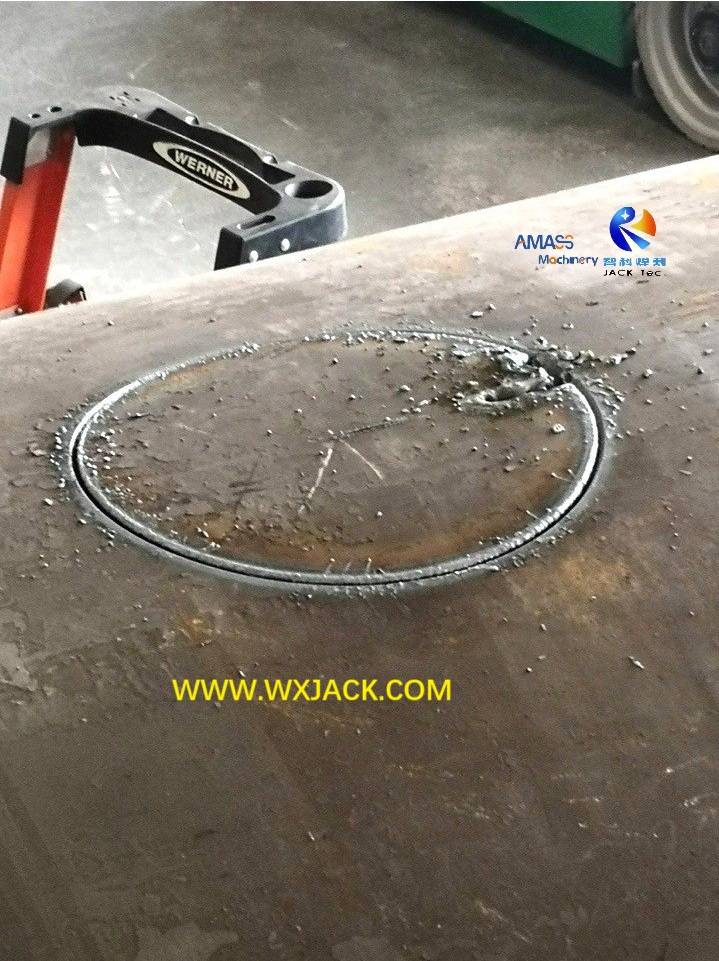

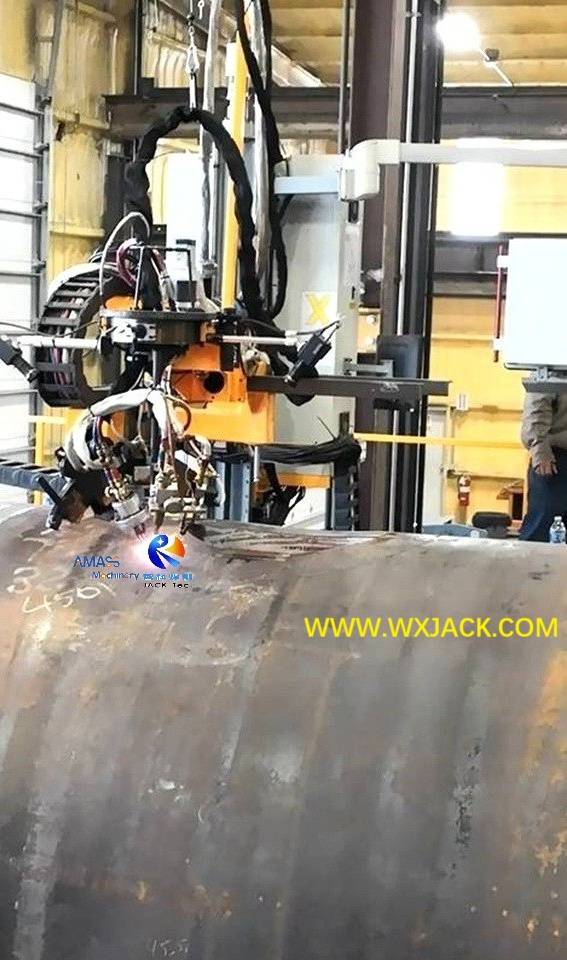

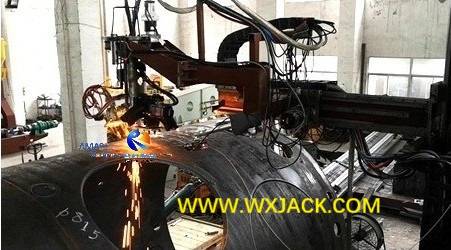

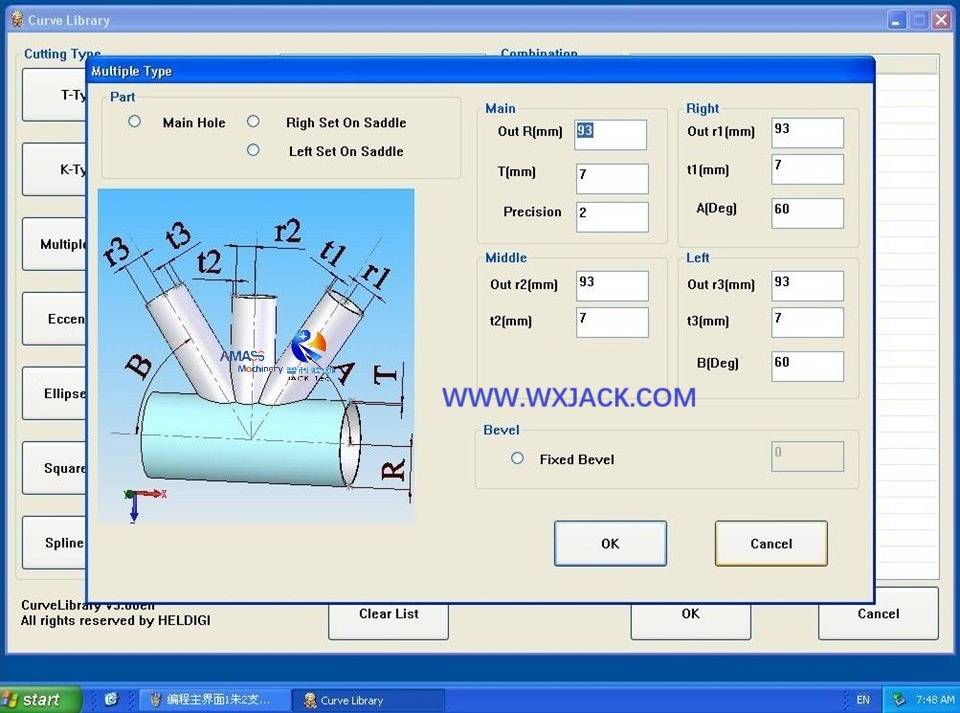

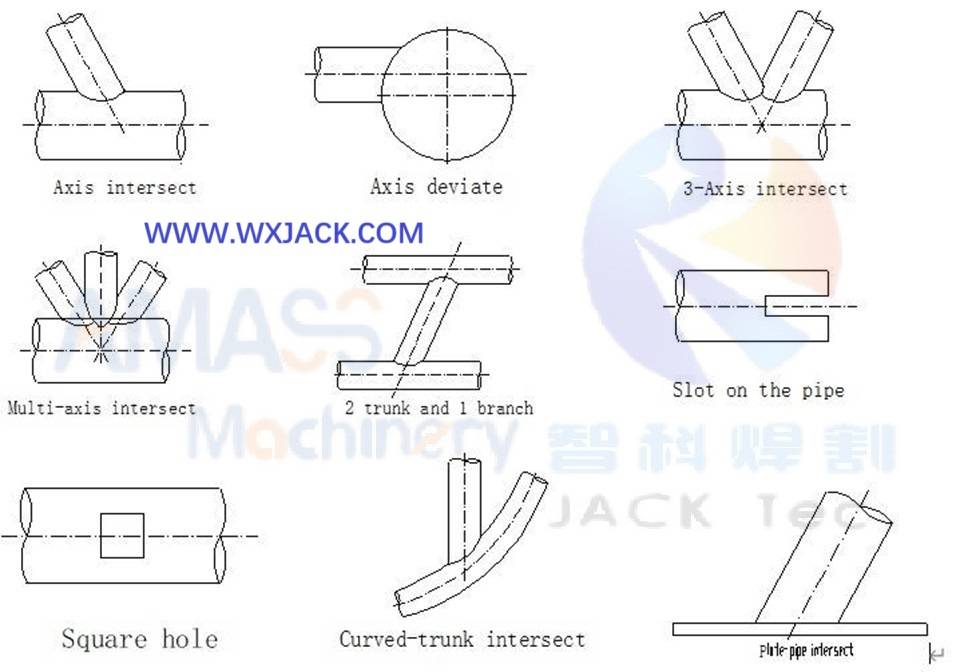

Corte y biselado con corte de llama, en wuxi jack 5 eje/7 eje 3000 mm en plasma oxígeno combustible cnc tubería CNC Intersecting Máquina :   ( Fig.1 )

3. Mientras tanto, se recomienda utilizar una máquina modelo grande de 5 ejes para cortar tuberías de la pieza de trabajo con diámetros similares (tuvo un mejor diámetro) dentro de un ciclo de trabajo. El próximo segmento tendrá una explicación sobre por qué sugerimos esto;

4. En un corto, el modelo de 5000/6 de la máquina grande y plasma de la máquina grande es otro producto hermano del modelo de 5 eje 3000/12 , con la mitad de la longitud de corte de tubería válida.

B. Para la ejecución de 5 exis 3000/6 Máquina de corte de tubería CNC de combustible de oxi-combustible a gran escala:

¿Por qué es importante mantener pequeños cambios o ningún cambio en los diámetros de la tubería?

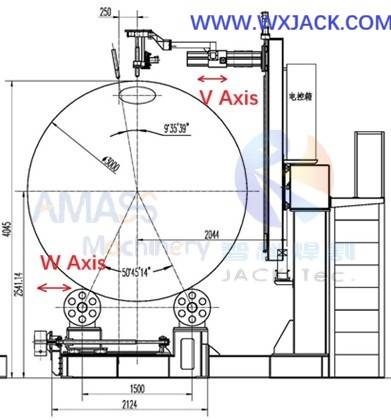

1. La siguiente ilustración proporciona una explicación gráfica sobre el cambio de diámetro de la tubería y el cambio de trama de rodillo de fricción correspondiente, en Wuxi Jack a gran escala CNC Máquina de corte de tubería :   ( Fig.2 )

2. En la máquina de corte de tubería CNC de 5 ejes,

Como se puede observar desde lo anterior,  para la tubería de gran diámetro de hasta φ3000 mm, sin:

1) eje V para controlar el movimiento lateral de la antorcha de corte;

2) y eje W para controlar rollos de giro se movieron a lo largo de la dirección radial de la tubería;

3. Es relativo que la máquina controle la posición de corte en esta dirección, que es adecuada para varios diámetros de tubería, especialmente la conmutación entre tuberías con un cambio de diámetro ancho. Por ejemplo, la máquina primero corta una tubería de φ1000 mm de diámetro, luego corta una tubería de φ3000 mm de diámetro.

C. Estructuras mecánicas de  5 eje de 3000 mm a gran escala CNC Tipe Intersection Máquina de corte :

En los sustitutos del eje V y el eje W,  cuando es necesario cambiar entre tuberías de la pieza de trabajo, debe tener algún trabajo de ajuste en el corte de tubería de control CNC:

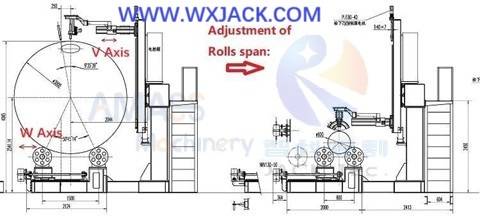

1. El tramo de 2 conjuntos de rollos de giro que soportan la tubería debe ajustarse mediante el perno:  ( Fig.3 )

En el marco mecánico de la máquina, el lecho de soporte consiste en rodillos de giro se convierte en 2 grados de 0 ~ 1500m, así como 1500 ~ 3000 mm, que se cambia con pernos;

2. En cuanto a la distancia de extensión de la antorcha de corte a lo largo de la dirección radial de la tubería, igual que la de los rollos de giro, también se convierte en 2 grados de estacionarios respectivamente.

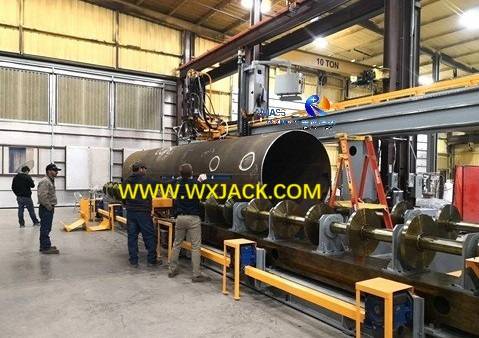

Las 2 conjuntos de rollos de giro de soporte en Wuxi Jack 5 Eje / 7 eje a gran escala CNC Tipe Intersection Machine:  ( Fig.4 )

3. En total, la máquina modelo a gran escala a gran escala de la serie de 5 ejes es más aplicable para cortar y bisear grandes tuberías de diámetro consistente, o al menos no hay gran diferencia;

4. Para los clientes que necesitan procesar tuberías con diámetro de tan pequeño como φ600 mm a tan grande como φ3000 mm, con el propósito de una operación conveniente y un control preciso en la operación de corte de tubería, la máquina modelo a gran escala de 7 ejes es una opción más adecuada.

D. Parámetros técnicos de 5 eje 3000/6 Máquina de corte de tubería CNC de combustible de oxígeno a gran escala :
