A. El origen de la máquina de corte de intersección de la tubería CNC de alta precisión de 7 eje 2000/12 :
1. Diferente del modelo de la máquina de corte de 3 eje 600/12 CNC Pipe Intersecting , que es el primer modelo desarrollado en la familia de productos de la serie CP de la serie CP y la máquina de corte de tuberías CNC de plasma, aquí el Eje 7 de productos de la Sección 7 Eje 2000/12 Flame y la máquina de corte CNC CNC de alta precisión de plasma es el producto desarrollado recientemente y recientemente desarrollado;
2. Este modelo es el suplemento en los modelos de la especificación de la máquina de corte CNC de 1400 mm de 1400 mm, y la máquina de corte de tubería CNC de alta precisión de 7 eje de 3000 mm de alta precisión : mantenga el mismo control complicado del eje 7 en el sistema CNC, el modelo de especificación de 2000 mm puente para este rango de diámetros de tubería de trabajo de tamaño medio;
3. Antes del desarrollo de la máquina de corte de intersección de tubería CNC de alta precisión de 7 ejes de 2000 mm, el modelo de especificación de 1400 mm era para tubería de tamaño medio, y la especificación de 3000 mm era para tubería de gran tamaño. Ahora, con el refinamiento en modelos de máquina de corte de tuberías CNC de llama y plasma, el modelo de especificación de 2000 mm se desarrolla para esta segmentación de clientes adicional.
B. El eje 7 en la máquina de corte de tubería CNC de alta precisión y plasma de 7 eje 2000/12 :

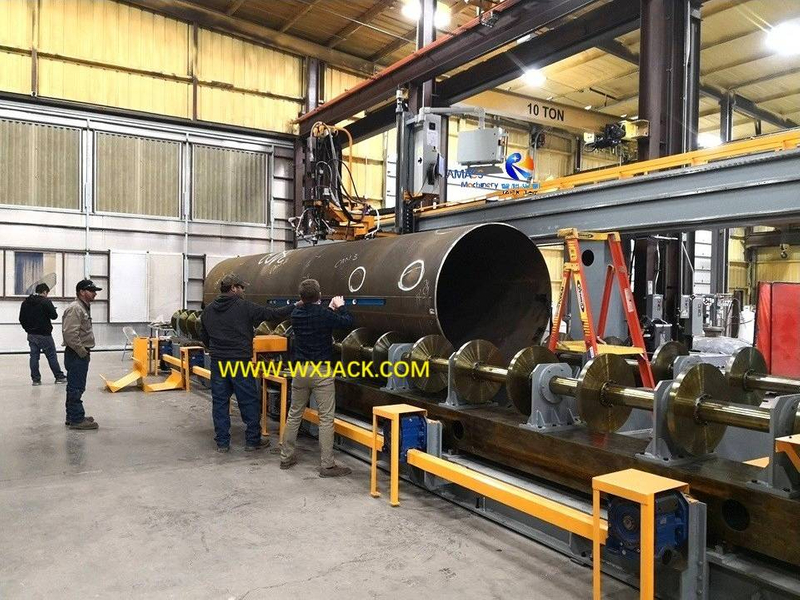

1. Las fotos adjuntas dan un momento de trabajo, así como terminan de cortar kerf, desde la máquina de corte de tubería CNC:

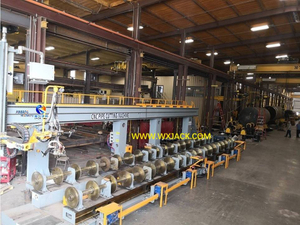

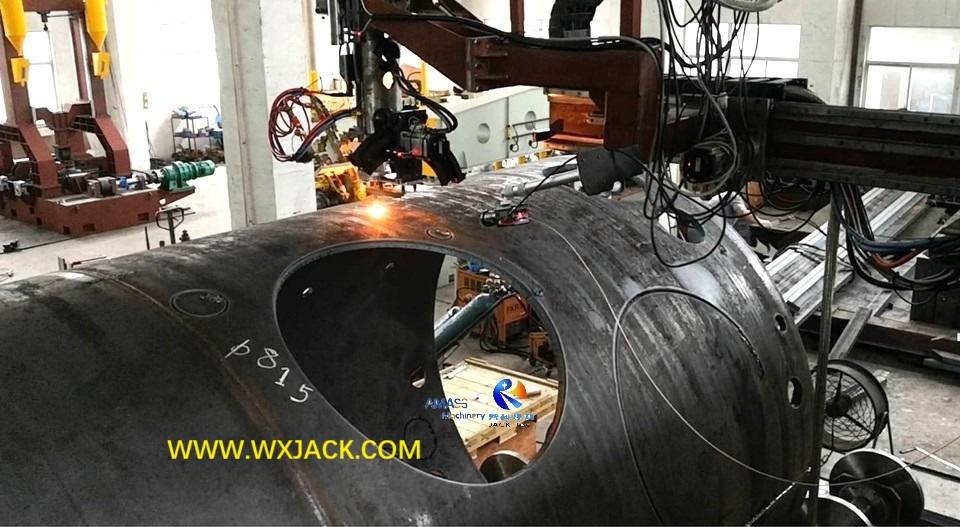

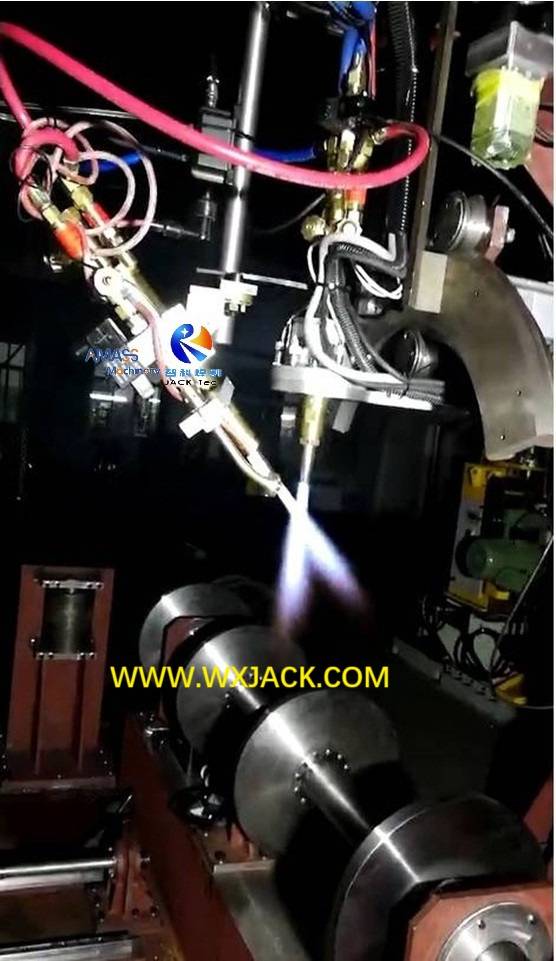

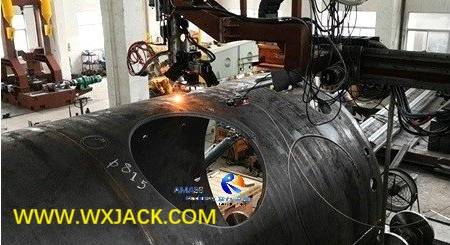

1) Corte y biselado con balanceo de antorcha en la máquina de corte de tubería CNC de 7 ejes: ( Fig.1 )

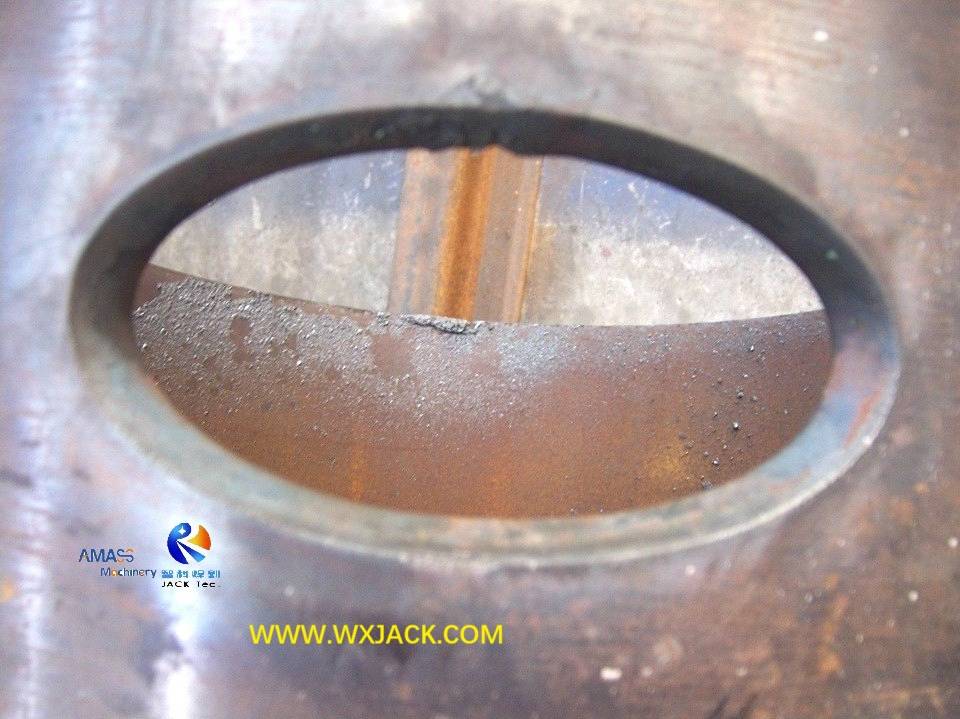

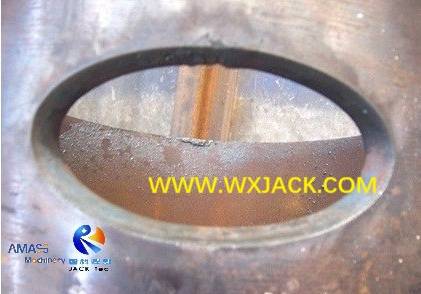

2) Borde de elipse terminado en la tubería cortada de la máquina de corte de intersección de tubería CNC de llama y plasma: ( Fig.2 )

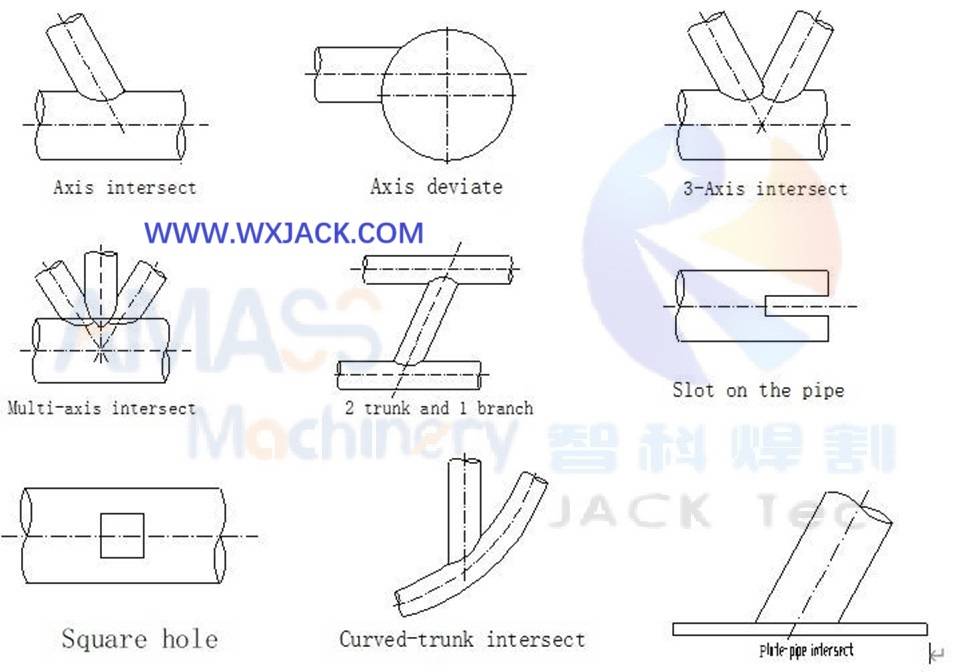

2. Para la definición en el eje 7 controlado con la computadora industrial de la máquina de corte de intersección de tuberías CNC, revisemos aquí nuevamente:

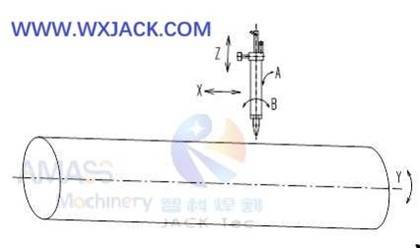

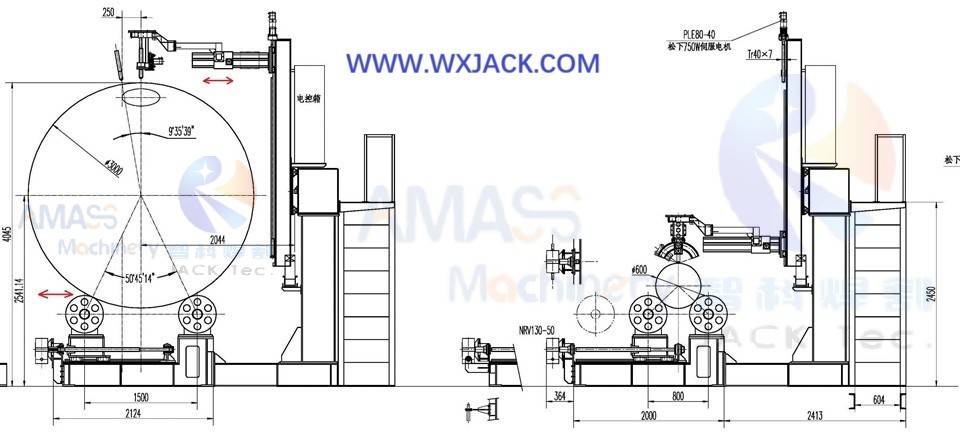

Del 7 eje x/y/z/a/b/v/v, 5 de ellos están entrelazados durante la ejecución de la máquina de corte de intersección de tubería CNC de alta precisión: ( Fig.3 )
1) cortar antorcha hacia arriba y hacia abajo (eje z);
2) cortar la antorcha de corte a lo largo de la dirección radial de la tubería (un eje);
3) Corte de la antorcha a lo largo de la dirección axial de la tubería (eje B);
4) la antorcha de corte se mueve a lo largo de la dirección radial de la tubería (eje v);
5) la antorcha de corte se mueve a lo largo de la dirección axial de la tubería (eje x);

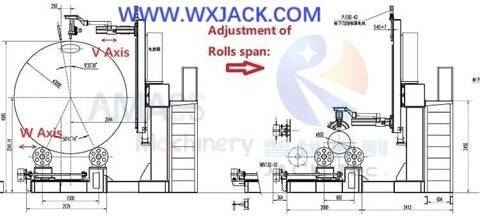

Estos 2 eje se controlan individualmente durante el trabajo de la máquina de corte de la tubería CNC: ( Fig.4 )
6) los rollos de giro se mueven a lo largo de la dirección radial de la tubería (eje W);
7) Rotación de tubería (eje y)
C. Cómo hacer frente a la deformación en la sección transversal de forma redonda de la tubería, en una máquina de corte de tubería CNC de alta precisión?
1. Como sabemos, en el funcionamiento diario de la máquina de corte de intersección de tuberías CNC de llama y plasma, es inevitable que a veces haya piezas de trabajo con sección transversal que no sean completamente redondas. Esto generará un impacto negativo en el rendimiento de la máquina de corte de tuberías CNC;
2. Para resolver o evitar este problema, hay un dispositivo anti-colisión equipado en la máquina de corte de intersección de tuberías CNC, con el fin de proteger la antorcha de corte contra la tope en la superficie de la tubería, en caso de que la tubería no tenga sección transversal de forma redonda regular;
3. Durante la operación de la máquina de corte de tubería CNC de alta precisión, este dispositivo toca la tubería durante el corte, y si la sección transversal de la tubería no es una circular perfecta, el control vertical del eje z de la antorcha de corte regulará la antorcha de corte para moverse hacia arriba y hacia abajo, para evitar colisionar con la tubería.
D. Parámetros técnicos de 7 eje 2000/12 Máquina de intersección de tubería CNC de alta precisión y plasma :
A continuación se muestra la especificación de la máquina de corte CNC CNC Flame y Plasma de alta precisión y plasma:
Modelo Parámetro técnico | 7 eje CNC-CP 2000/12 Alta precisión Máquina de cortar tuberías CNC de llama y plasma |
Rango de tubería de diámetro de ajuste Para cortar y biselizar (mm) | 400 ~ 2000 |
Ajuste max. Longitud de tubería Para cortar y biselizar (mm) | 12,000 |
Espesor de ajuste de tubería Para cortar y biselizar (mm) | 6 ~ 100 mm para corte de llama; 3 ~ 25 mm para el corte de plasma (depende del modelo específico de la fuente de alimentación de plasma) |
Velocidad de corte de ajuste durante la llama Corte o corte de plasma | 200∼800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC | 7 eje de x/y/z/a/b/v/w Eje x: cortar a lo largo de la tubería; Eje y: tubería gira; Eje Z: elevación de la antorcha de corte; Un eje: la antorcha de corte se inclina a lo largo de la tubería; Eje B: la antorcha de corte se inclina a lo largo del radio de la tubería; A eje v: corte a lo largo del radio de la tubería; W Axis: Roller Span |
