5 eje 2500/12 Máquina de corte de tubería CNC automática de llamas y plasma

A. Función de 5 eje 2500/12 Máquina de corte de intersección de tubería CNC de llama de gran tamaño :

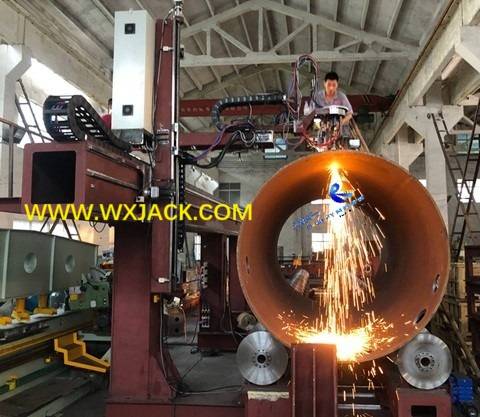

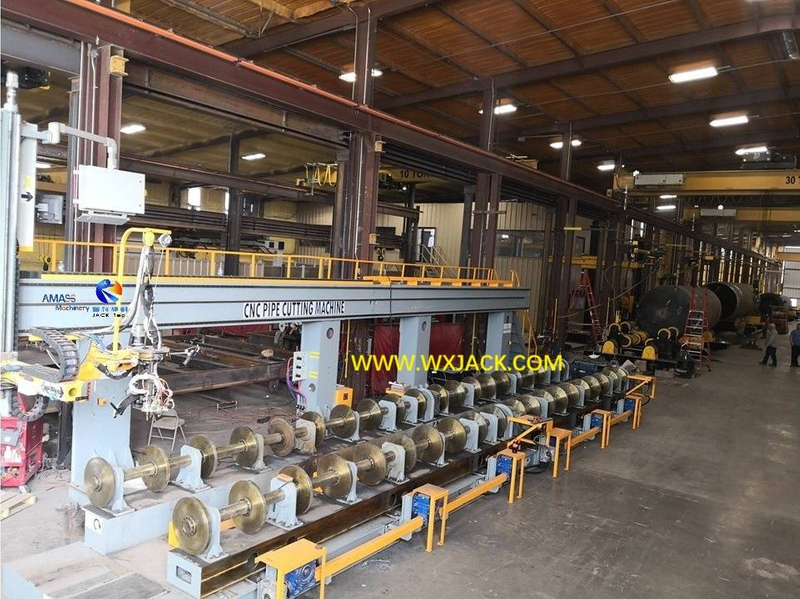

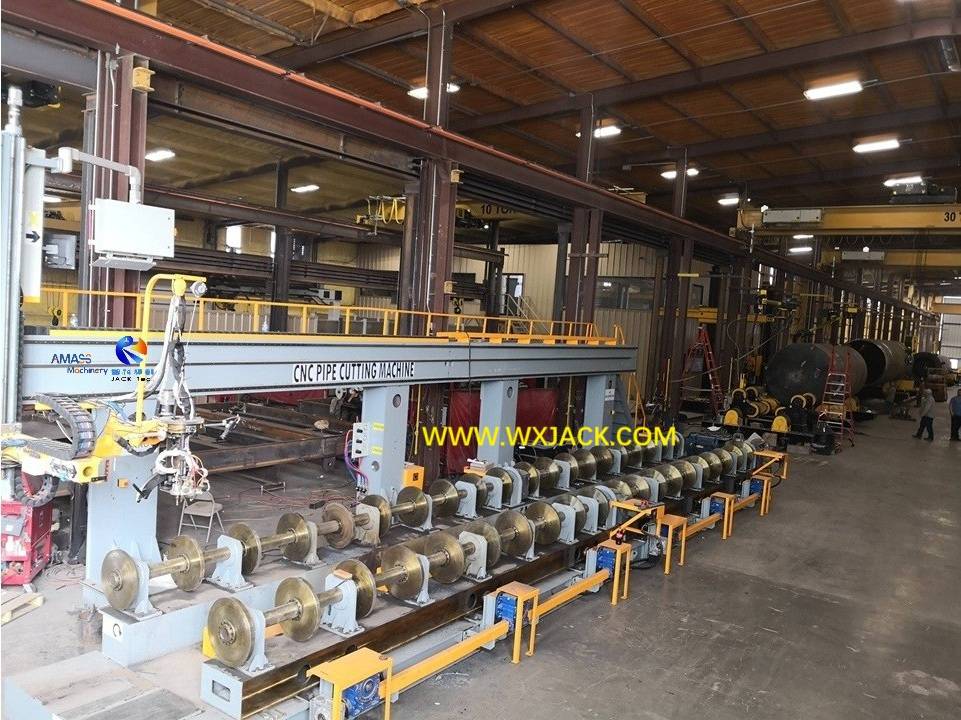

1. La foto de abajo se tomó durante la puesta en marcha de Wuxi Jack 5 Eje 2500/12 Máquina de corte de tubería CNC de llama :  ( Fig.1 )

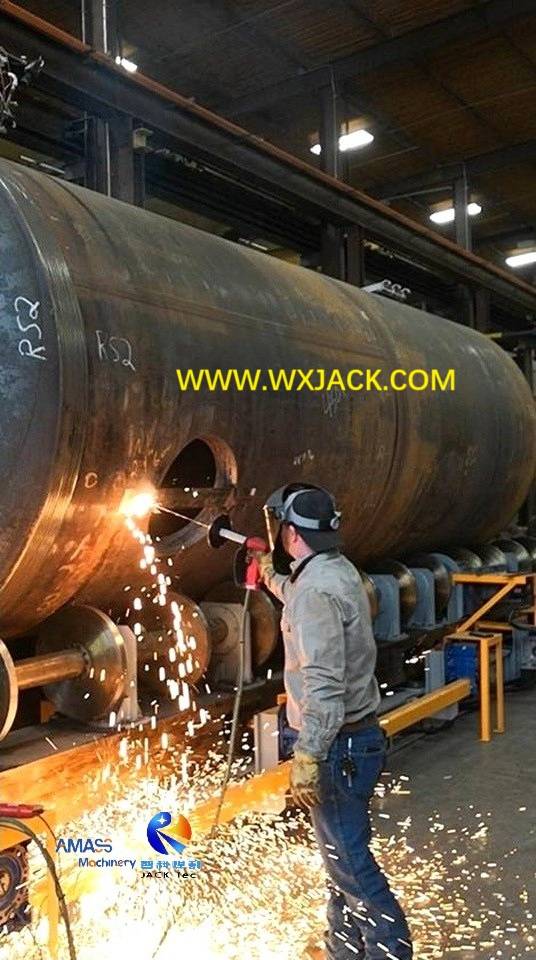

2. El máximo. La pieza de trabajo que se puede cortar en la máquina de 5 eje 2500/12 en el corte de tubería de gran tamaño es el diámetro de la sección transversal φ2500 mm y 12 m de largo :

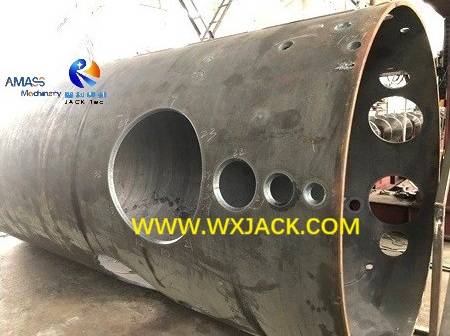

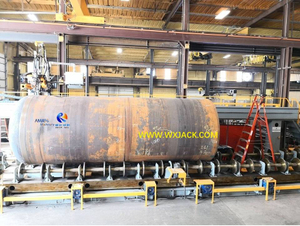

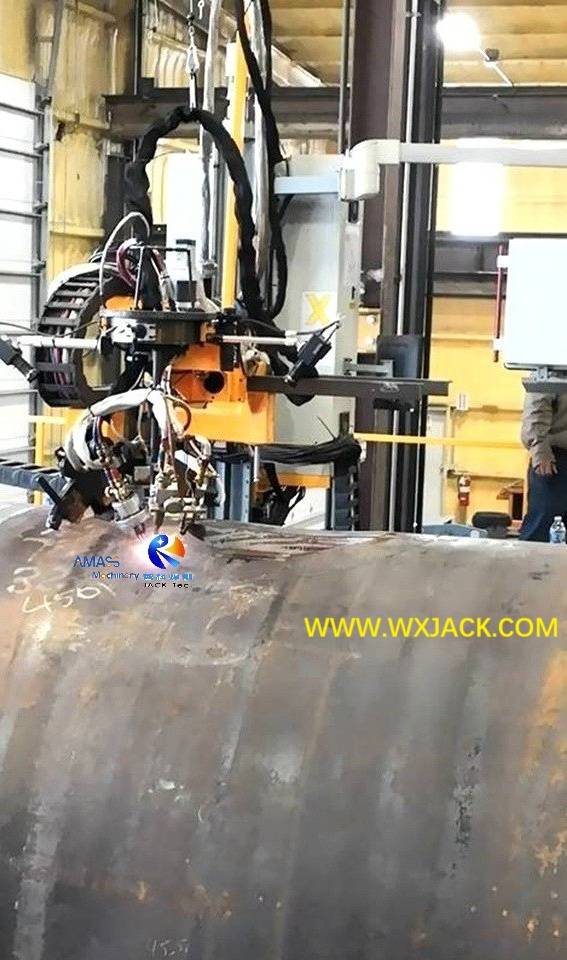

Una pieza de gran diámetro que se corta y se biseló de la máquina de corte de llama Wuxi Jack :   ( Fig.2 )

3. Igual que el modelo anterior de 5 eje 2500/9 , aquí el producto 5 eje 2500/12 es el reabastecimiento de los primeros modelos de la serie de intersección de tubería CNC de combustible de combustible de plasma CP de plasma , que atiende la subdivisión en un tamaño de pie de trabajo más segmentado.

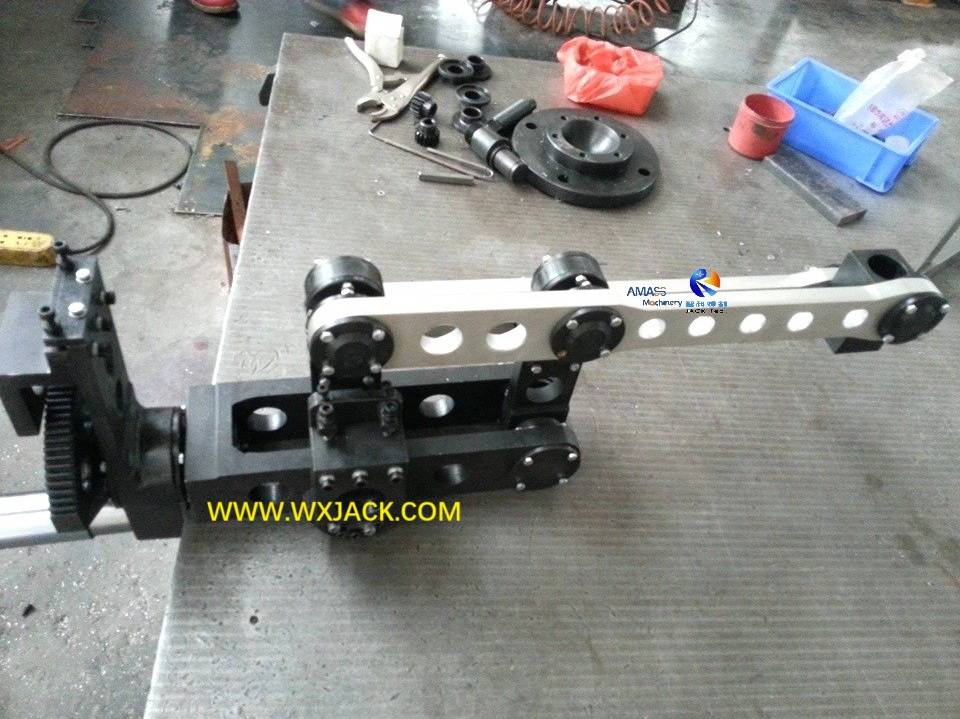

B. Detalle Melicacy en Wuxi Jack Máquina de corte de tubería CNC a gran escala :

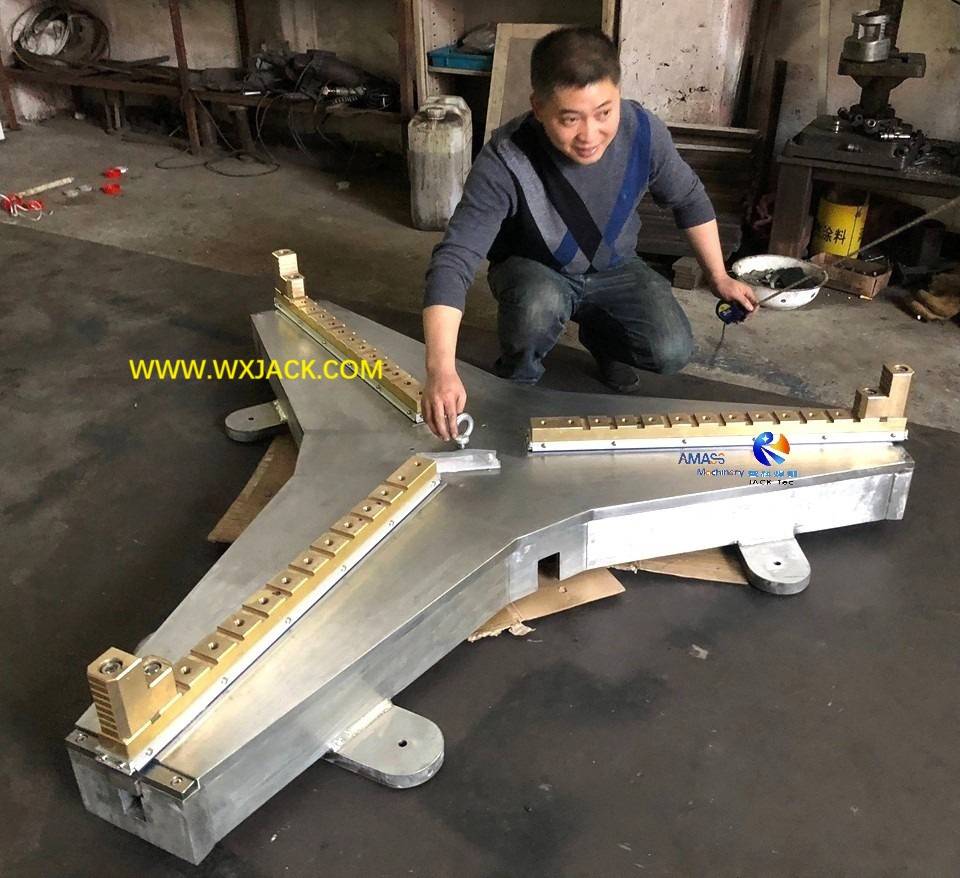

1. Con casi 20 años de desarrollo, la máquina automática de la serie CP en el corte de tuberías con combustible de oxígeno en plasma, ve muchas mejoras que involucran diseño de estructura, ensamblaje y componentes, hardware y software del sistema de control, etc.;

2. En comparación con la máquina en su etapa de inicio, esta máquina automática de técnica avanzada de hoy se convierte en una versión casi nueva. Avanza hacia el objetivo de la mejor seguridad, una mejor calidad, un rendimiento más consistente y una operación más fácil, bajo el principio de Wuxi Jack 'Mejora continua ';

3. Ejemplo en la disposición de los tubos de combustible de cable y oxígeno en Wuxi Jack Flame CNC Cut Machine:

Una de estas mejoras es la disposición de la tubería y el cable de gas de combustible de oxígeno, durante toda la carrera de viaje de la antorcha de corte en la máquina:

1) En la etapa inicial de la máquina automática de la serie CP, las tuberías de gas de combustible de oxígeno se colgaron por encima del equipo, especialmente en el pequeño modelo de modelos de especificación de 3 eje de 600 mm;

2) y los cables se colocaron dentro de la cadena de arrastre. La cadena de arrastre se colocó en el piso de cerca con el marco mecánico de la máquina. Consulte la imagen de abajo:

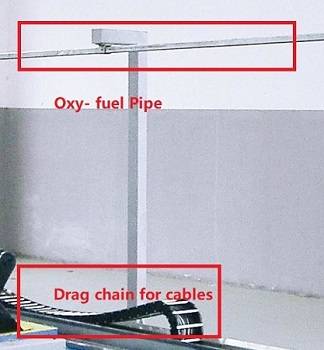

Enrutamiento de tubos de cable y gas en los primeros modelos pequeños de la máquina de corte de tubería CNC Wuxi Jack: ( Fig.3 )

3) En la máquina CNC Cut Machine: Flame CNC:

Tal forma de arreglo  tiene 2 problemas y problemas de

a) La máquina de corte de tubería CNC en sí misma no tiene una buena apariencia (es mejor colocar la tubería de combustible de oxígeno invisible);

b) Debido a la corta distancia entre la antorcha de corte y el cable, existen cierto grado de riesgo potencial de seguridad para la operación de la máquina, que se pueden generar chispas durante el proceso de corte, lo que a su vez hace que el cable se queme;

4) Hoy, la colocación de cables y tuberías de combustible de oxígeno dentro de la máquina, especialmente los modelos de servicio pesado de gran tamaño, se mejora en gran medida:

Consulte la imagen de abajo:

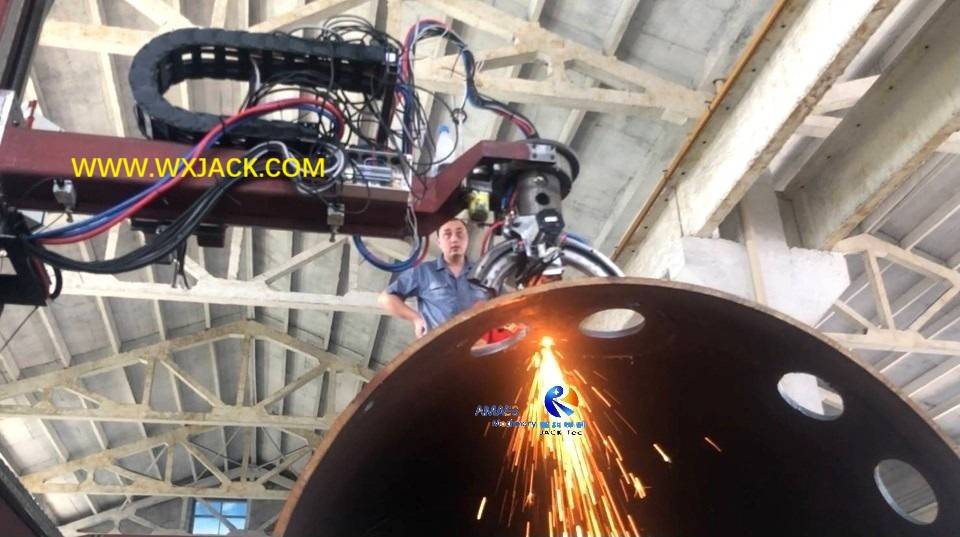

a) Enrutamiento de tubos de cable y gas en Wuxi Jack Wuxi actualizado gran máquina de corte de intersección de tubería CNC:   ( Fig.4 )

b) Como se muestra en la foto de arriba, los cables y las tuberías de combustible de oxígeno se colocan en la misma ranura con intervalo de medio metro, y en el nivel de altura justo encima de todo el conjunto de equipos de corte de intersección de tuberías CNC, desplegados en la plataforma operativa;

c) de esta manera, el riesgo oculto de seguridad mencionado anteriormente puede eliminarse de manera confiable;

D) Además, todo el conjunto de una máquina grande tiene una apariencia más compacta y concisa.

C. Parámetros técnicos de 5 eje 2500/12 Máquina de corte de intersección de tubería CNC de servicio pesado a gran escala :
