Corte de perfil CG6000

La CNC-CG6000 Double Drive CNC máquina de corte de placa de llama que se muestra en la imagen adjunta es para una instalación de estructura de acero recién construida y de arranque.

1.   Uso y descripción general sobre el máximo de 6,000 mm. Máquina de corte de llamas CNC de ancho CNC:

1)    Origen de este modelo:    la máquina de doble unidad de trazo de ancho válido de 6,000 mm con antorchas de tiras se amplía sobre la base de 'estándar ' Producto de ' B ASIC Configuración CG4000 Máquina de corte de placa de llama CNC CG4000 ', con un tramo de riel más amplio adicional de 2,000 mm, y se actualiza desde una unidad única hasta una unidad doble;

2)    Apariencia de una sola unidad y  máquina de corte de placa CNC de transmisión única:

Entonces, ¿cómo identificar si un conjunto de máquina de corte CNC es una unidad única o una doble unidad a primera vista?

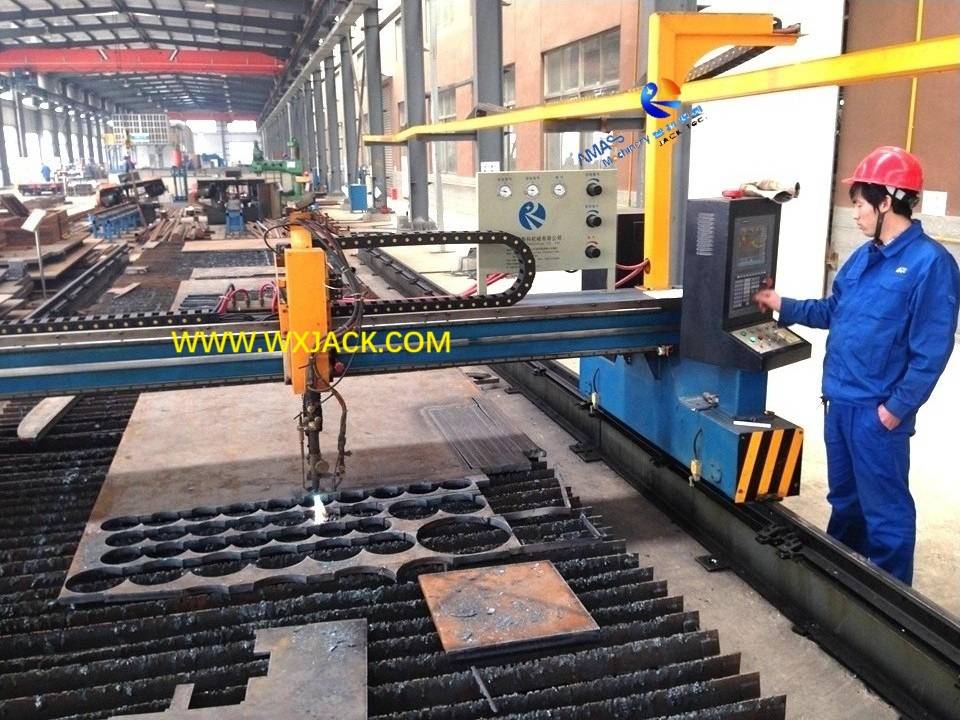

 a) Como puede observar de la foto primaria , en la máquina configurada de un solo disco, un lado del haz mecánico transversal está inversado en el marco T, que tiene una cara inferior más larga que se ejecuta en los rieles de corte;

b) y el otro lado del haz transversal mecánico hay un marco de caja sólida de largo longitud, con una longitud mucho más corta a lo largo de la dirección de los rieles de corte de la máquina;

c) Comparativamente, en la máquina configurada de doble unidad, ambos lados del haz transversal mecánico están Inverso T Frame, que tienen reductores de servomotores y unidades de transmisión instaladas en el interior. Consulte la siguiente ilustración:

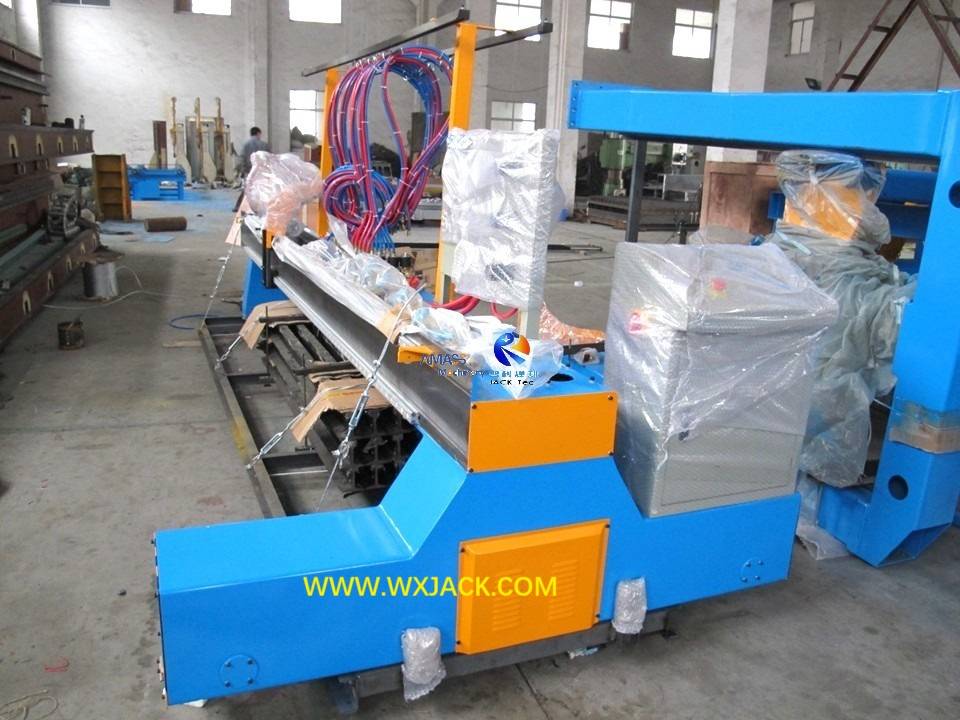

Pórtico mecánico Movimiento del marco transversal principal de Wuxi Jack CNC Máquina de corte de llama:

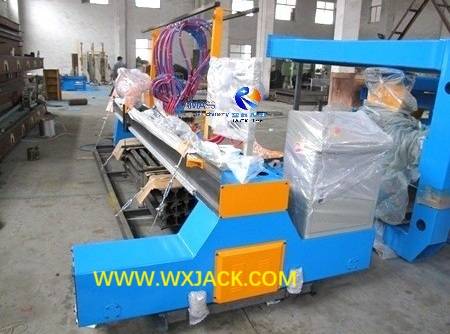

( Fig.1 )

3)   Configuración general de la máquina de corte de placa de tira CNC-CG6000 modelo CNC:

a) Función:  este conjunto de una máquina de tamaño transversal de 6,000 mm se usa para el corte de forma de la placa de la placa en placas de acero de carbono, con un ancho de placas de hasta 5,200 mm de ancho;

b) El corte de forma CNC se cumple mediante las dos piezas de antorchas de corte de llama de control CNC, que se ensamblan en la parte delantera del haz transversal mecánico;

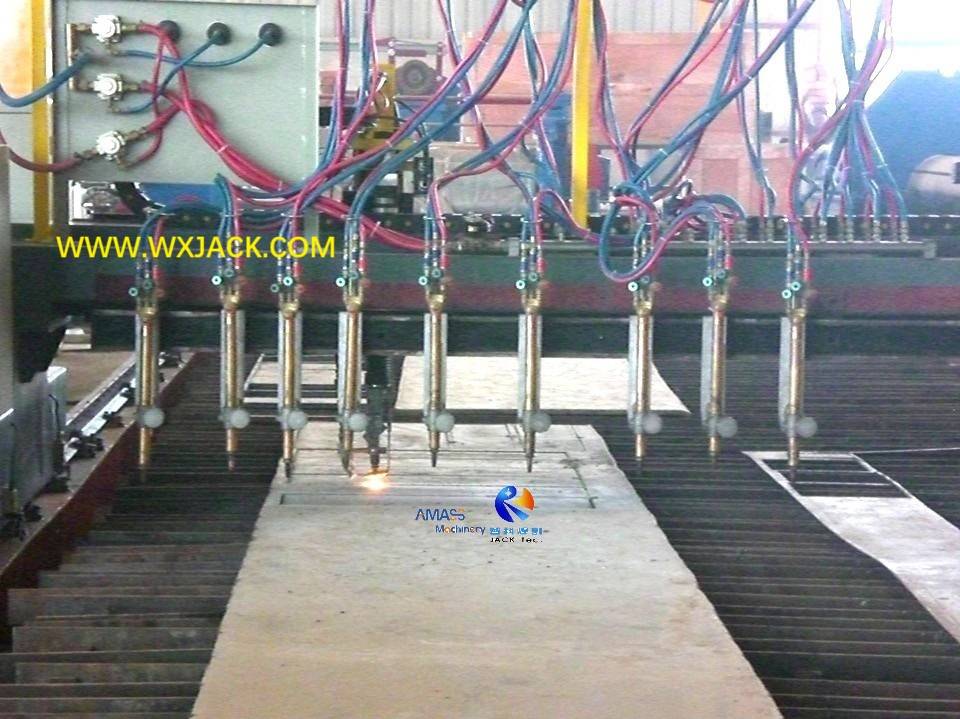

c) y el corte de tira de placa de llama de oxi-combustible de alta eficiencia , que se lleva a cabo en la máquina, mediante las nueve piezas de antorcha de corte de llama de tira, que se asignan en la parte posterior del haz transversal mecánico;

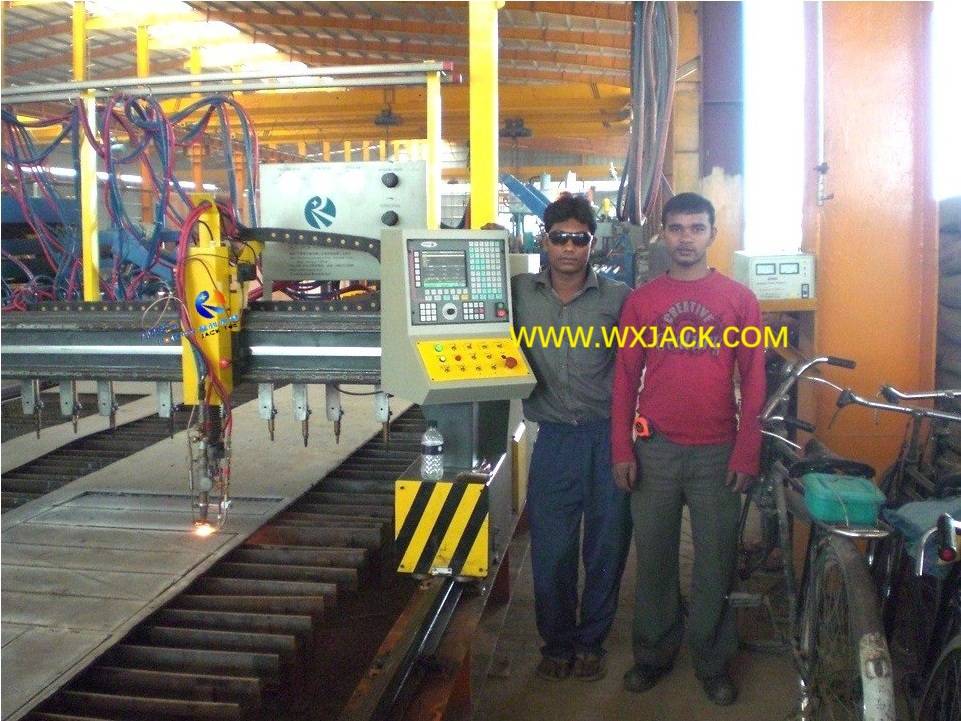

d) Esta configuración se demuestra en la primera foto adjunta;

 e) mérito: dicha configuración coincide con la demanda de la mayoría de las plantas de estructura de acero mayoritaria en todo el mundo;

4)    Operación segura en Wuxi Jack  CNC Máquina de corte de placa:

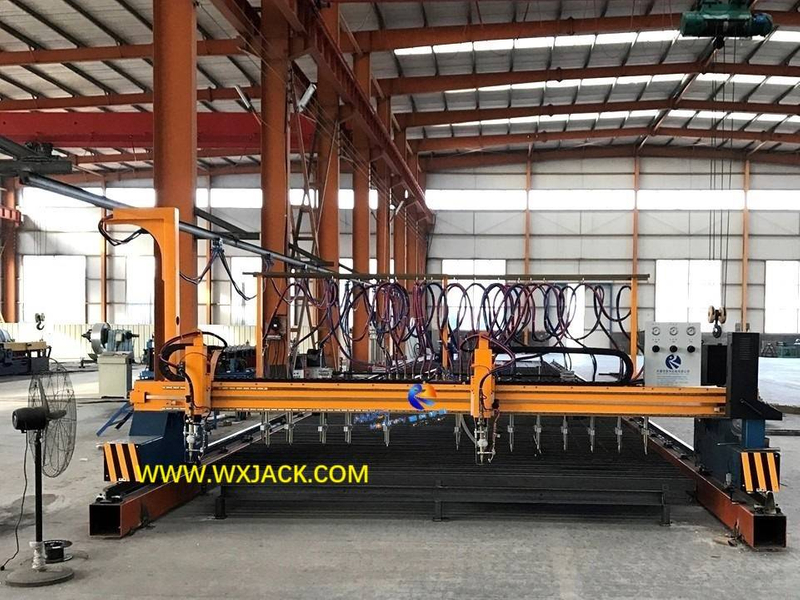

a) Para fines de seguridad, hay patrones alarmantes de las tiras diagonales tambaleadas negras amarillas pintadas en los lados delanteros de la base de móvil de pórtico, como se muestra en las imágenes de primera/ segunda y tercera;

b) Cuando la máquina está funcionando, da precaución a las personas alrededor para evitar caminar o golpear con el marco de la máquina:

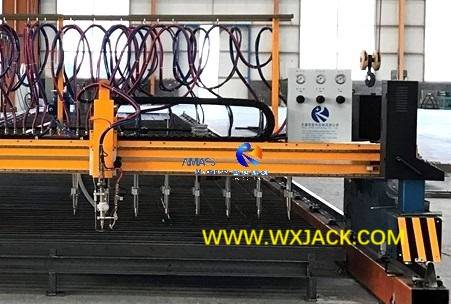

Placas de señal de alarma de seguridad instaladas en el cuadro principal mecánico de la Jack Wuxi Todos los modelos  Máquina de corte de placa CNC: ( Fig.2 )

2.   Sistema de conducción de servo de la máquina de cortar de llama CNC de pórtico:

1)   Persona e importancia:    la unidad de accionamiento de servo es la 'contribuyente fuera del escenario ' en toda la máquina de corte de placas CNC durante su plasma y corte de forma de placa de llama. Contiene y ofrece alta precisión y estabilidad completa de manera persistente de operación de corte de placas;

2)   Cantidad e instalación del sistema de accionamiento de servo en  la máquina de corte de placa CNC de doble transmisión:

a) Hay tres conjuntos de sistema de accionamiento servo en esta máquina de doble transmisión del modelo CNC-CG6000 , para realizar una unidad doble longitudinal en el haz transversal mecánico a lo largo de los rieles de corte de 15 m de longitud durante el corte;

b) El 'estándar ' 15m de los rieles de corte paralelos puede ser más largo o más corto según el máximo. longitud de chapa que se cortará en la  máquina;

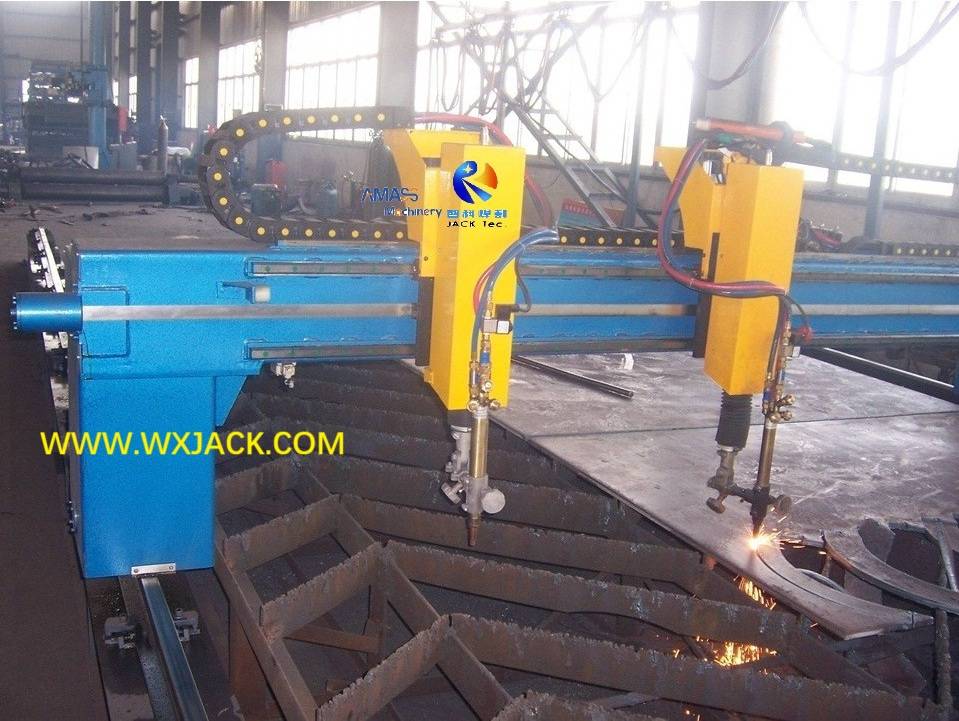

c) y hay dos piezas de antorchas de corte CNC que se instalan a lo largo del haz transversal mecánico respectivamente:

Servo Drive and Motors: ( Fig.3 )

3)  Características técnicas del servo disco en la máquina de corte de placa de tira CNC:

a)   Visualización de estado, diagnóstico, alarma y configuración de parámetros en el proceso de corte de placa de control CNC ；

b)   conjunto manual o automático de rigidez, asegurando completamente la estabilidad del sistema de conducción en la máquina ；

c)  RPM de motor ajustable, pulso de comando, eficiencia de carga válida, diagnóstico de alarma, lo que hace un manejo preciso en la ejecución de la máquina ；

d)  El motor está hecho de tulio de alto flujo, de buena conducta y disipación del magnetismo, alta densidad y poca variación de la característica dinámica ；

e) El servomotor tiene un codificador de pulso de alta precisión, garantizando completamente la velocidad y la precisión del servomotor y, por lo tanto, el de todo el conjunto de máquina;

4) Notas complementarias: Para el sistema de oxígeno y gas de corte, verifique la sección del producto de ' Máquina de corte de placa de tira CNC CG5000 CG5000 CG5000 '.

3. Parámetros técnicos de la máquina de corte de llama CNC:
