Máquina de corte de placa de tira de alta eficiencia con tamaño flexible

1. Uso y aplicación de la máquina de cortar placas de tiras
2. Producto estándar y variación en la máquina de cortar la llama de la tira de placa
3. Estructura y composición de la máquina de cortar la tira de placa
4. Parámetros técnicos de la máquina de cortar la llama de la tira de placa


Disponibilidad:
Cantidad:

La máquina de corte de tiras de placa de la serie CG es la 'más simple ' y 'más temprana ' en la familia de productos de la máquina CNC-CG Series CNC Strip Plate Cutting Machine.



1. Uso y aplicación de la máquina de cortar placas de tiras:

1)   Función de la máquina de cortar la tira de placa:

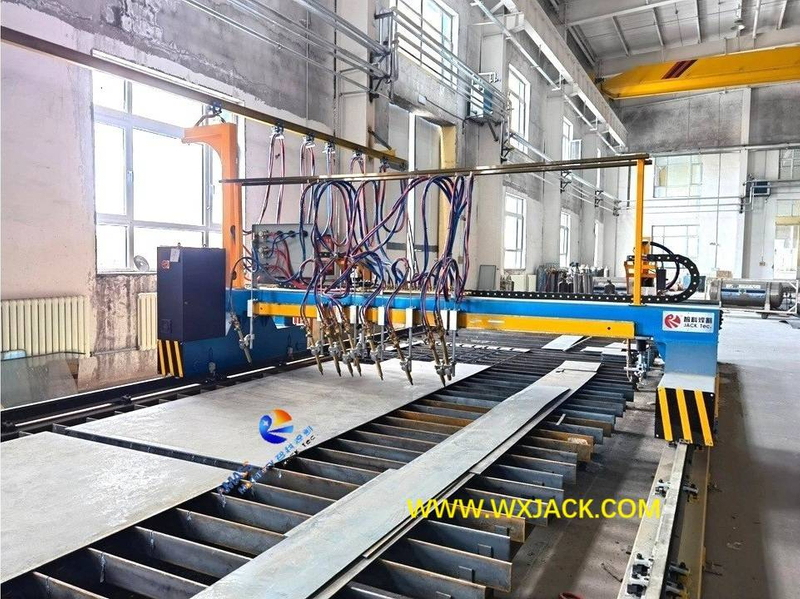

A)  El corte de la tira de placa es para cortar placa de hendidura, y o cortar el acero de carbono en dirección longitudinal y / transversal con oxígeno y gas de corte (acetileno o propano). Por lo tanto, tiene el nombre completo de la máquina de corte de llama de la tira de placa, o la máquina de corte de oxiacetileno de la tira de placa. Por favor vea la segunda foto;

b)  El producto terminado de la máquina es las hendiduras de acero al carbono y las placas de metal en forma de tira de varias dimensiones:

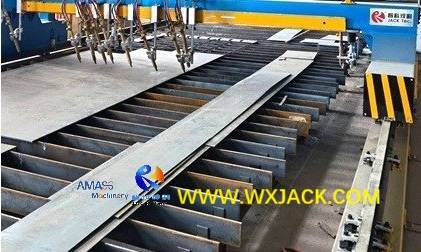

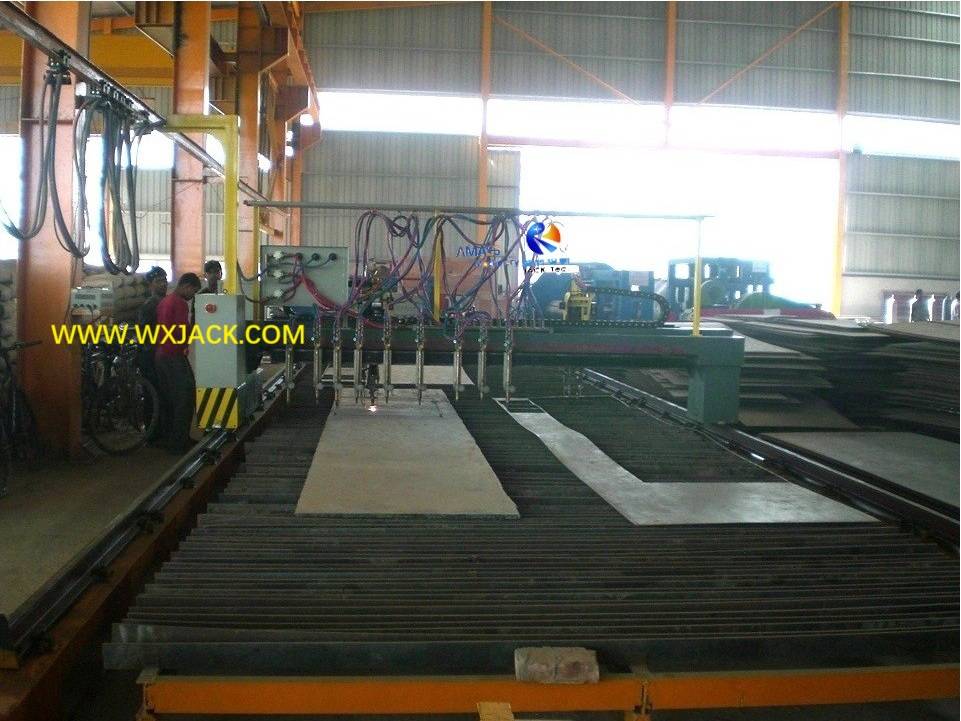

Máquina de corte de placa de tira de Wuxi Jack CNC: ( Fig.1 )

FIG1 Máquina de corte de placa de tira 49a

c)  La máquina de corte de la llama de la placa de tira tiene una función similar a la máquina de esquila, pero en diferentes estructuras de máquinas y principio de trabajo.

2)  Aplicación de la máquina de cortar la tira de placa:

A) El corte de placa de llama de viaje tiene la historia más larga en la familia de productos de la máquina de corte de placas de tiras CNC , antes del advenimiento del sistema CNC;

b)  En la línea de producción de haz H y la línea de producción de haz de caja , el corte de tiras es más aplicable que el corte de control CNC, porque solo necesita corte recto sin corte de contorno (y CNC) en dicha situación;

c) Aplicación de  la máquina de corte de la llama de la placa de tira:

 Con la madura de la tecnología CNC, esta máquina tiene dos tipos de la aplicación más a menudo adoptada:

       i.  Combinado con CNC, sistema de conducción de servo y antorcha de corte CNC, que se compusirá en la máquina de corte de llama CNC;

      II.   O aún se utilizará como un único propósito de corte de tira de placa de oxiacetileno;

     iii.  A veces, la máquina también está equipada con uno o más conjuntos de antorcha de corte triple, para obtener más opciones de uso.



2.  Producto estándar y variación en la máquina de corte de la llama de la tira de placa :

1) El producto estándar de la máquina tiene nueve conjuntos de antorcha de corte de tira en el tramo de riel de una máquina de 4,000 mm (el ancho total de corte válido de dicha máquina es de 3,200 mm):

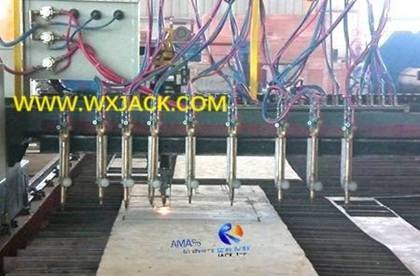

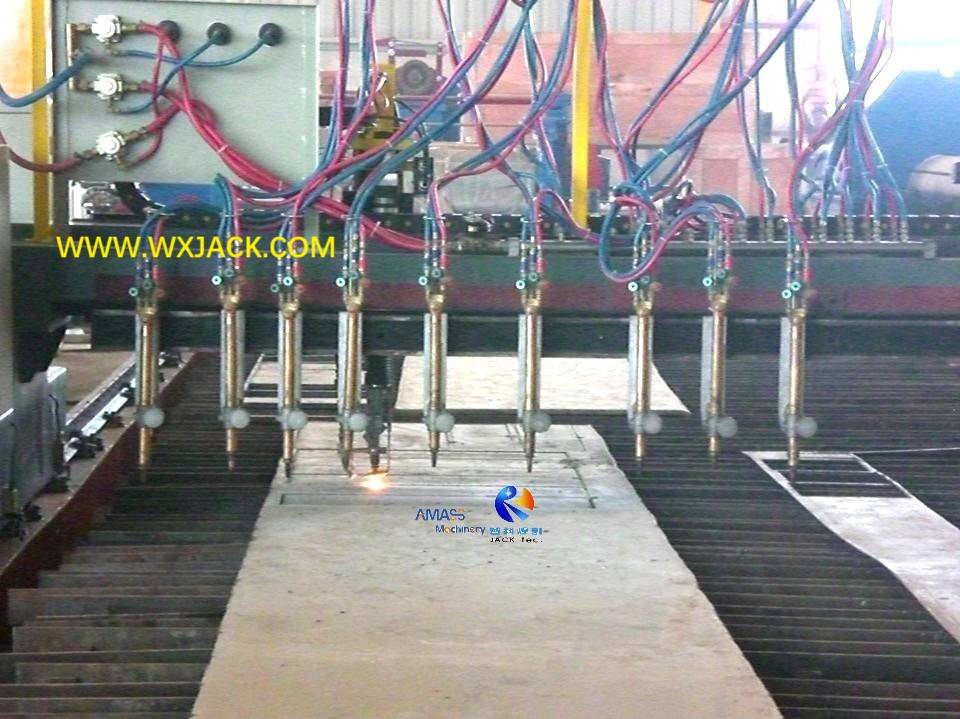

Antorchas de corte de tira en funcionamiento: ( Fig.2 )

Máquina de corte de tira de llama de placa Fig2 34

2)  de la cual la distancia entre cada una de las antorchas de tiras se puede ajustar a mano, en función del ancho de corte requerido del producto terminado;

3)  La cantidad de las antorchas de tiras en un conjunto de máquina puede ser más o menos de nueve conjuntos basados ​​en la demanda del cliente;

4)  Igual que la máquina de corte triple, la máquina de corte de la llama de la tira de placa con un tramo de riel de más de 4,000 mm debe tener una unidad doble, que solo se puede poner en realidad con CNC y su Servo Drive;

5)  Para el tramo de riel de 4,000 mm y menos corte de placa de tira de llama, su sistema de control es simple: solo contactor y relé para controlar la operación de la máquina.



3.  Estructura y composición de la máquina de cortar la tira de placa:

1)  Como un tipo de producto en la máquina de corte de placa de tira CNC , la máquina de cortar la placa de tiras tiene la estructura universal de los pórticos viajeros a lo largo de los rieles;

2)   Su composición incluye tres unidades principales:

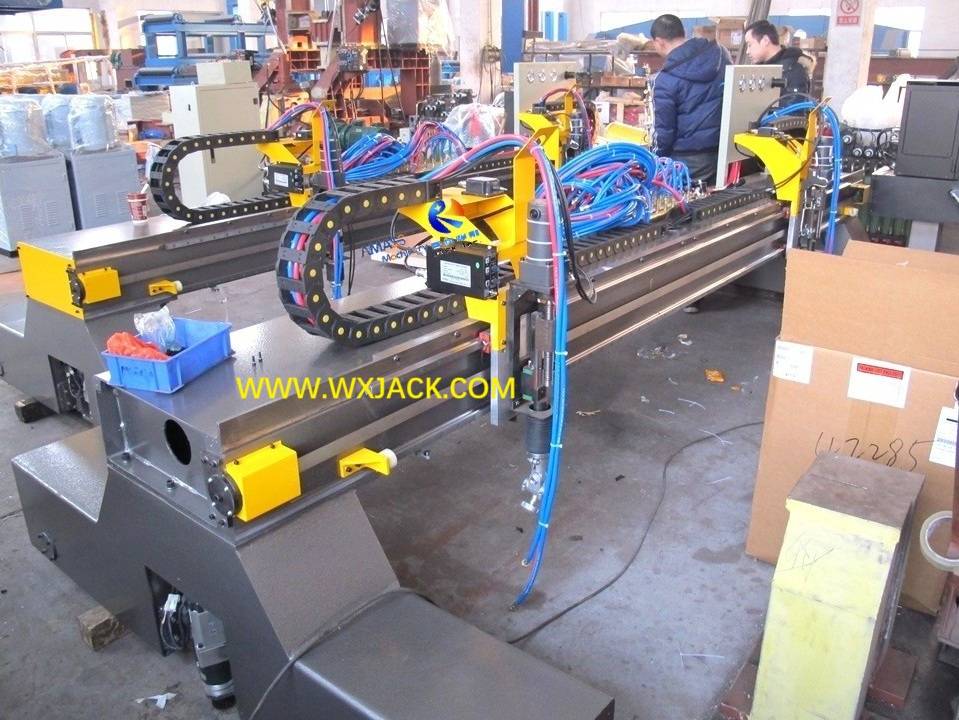

a) Unidad mecánica de Wuxi Jack CNC-CG4000 Modelo CNC La máquina de corte de la placa CNC Cuerpo y rieles principales, así como plataforma de corte:      ( Fig.3 )

FIG3 Máquina de corte de llama de tira de placa 33

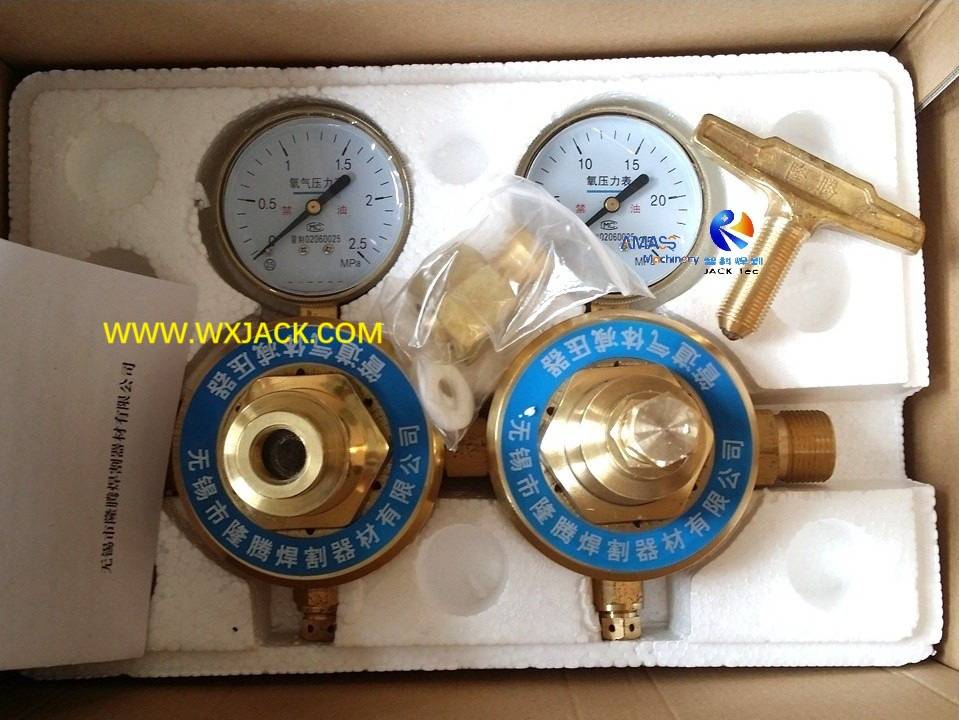

b)  Sistema de corte térmico del panel de gas de suministro central, medidores (verifique las imágenes quinta y sexta), tubos de gas, antorcha de corte de tira (diferente de la antorcha de corte simple de control CNC) en la máquina:

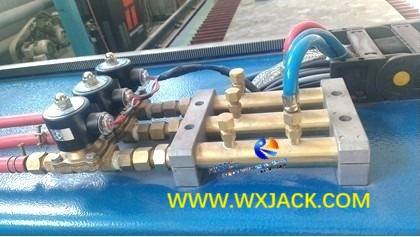

Tubos de gas de gas en Wuxi Jack CNC Strip Flame Cutting Machine: ( Fig.4 )

Fig4 Máquina de corte de llama CNC 71

c) Sistema de control eléctrico  y paneles de operación.



4. Parámetros técnicos de la máquina de corte de la llama de la tira de placa:

Tamaño estándar y configuración Máquina de corte de tira de placa de llama de 4.000 mm

Corte de riel de corte

4000 mm

Mínimo a max. Ancho de trabajo de trabajo

80 ~ 3200 mm

Cortando la longitud del ferrocarril

15000 mm

Max Longitud de la pieza de trabajo

13000 mm

Manera de control eléctrico

Relé de aire acondicionado

Conducir para el movimiento de pórtico

Unidad única (para un tramo de riel de 5,000 mm y superior debe ser una doble unidad)

Cantidad de antorchas de corte de tiras

9 sets

Mínimo a max. Espesor de corte único

6 ~ 150 mm (especial hecho para 200 mm)

Mínimo a max. Velocidad de corte

100 ~ 1000 mm/ min.
